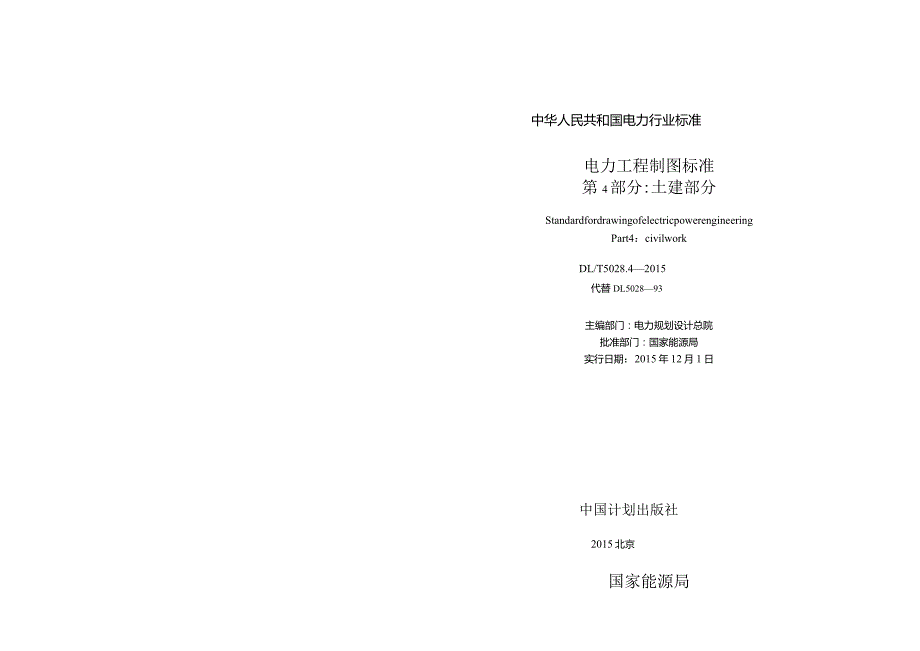

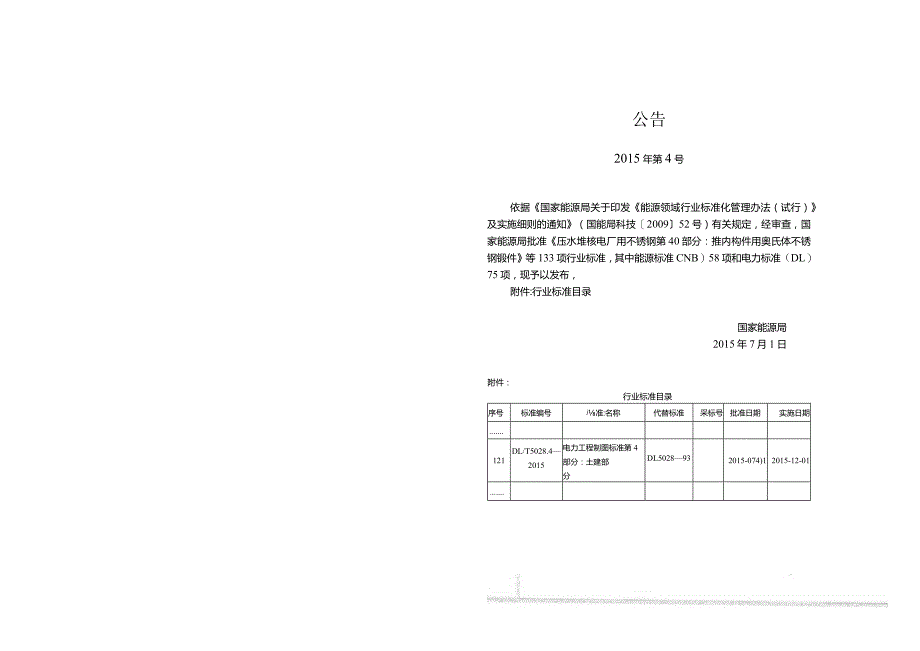

1、中华人民共和国电力行业标准电力工程制图标准第4部分:土建部分StandardfordrawingofelectricpowerengineeringPart4：civilworkDL/T5028.42015代替DL502893主编部门：电力规划设计总院批准部门：国家能源局实行日期：2015年12月1日中国计划出版社2015北京国家能源局公告2015年第4号依据国家能源局关于印发能源领域行业标准化管理办法（试行）及实施细则的通知（国能局科技200952号）有关规定，经审查，国家能源局批准压水堆核电厂用不锈钢第40部分：推内构件用奥氏体不锈钢锻件等133项行业标准，其中能源标准CNB）58项和电力

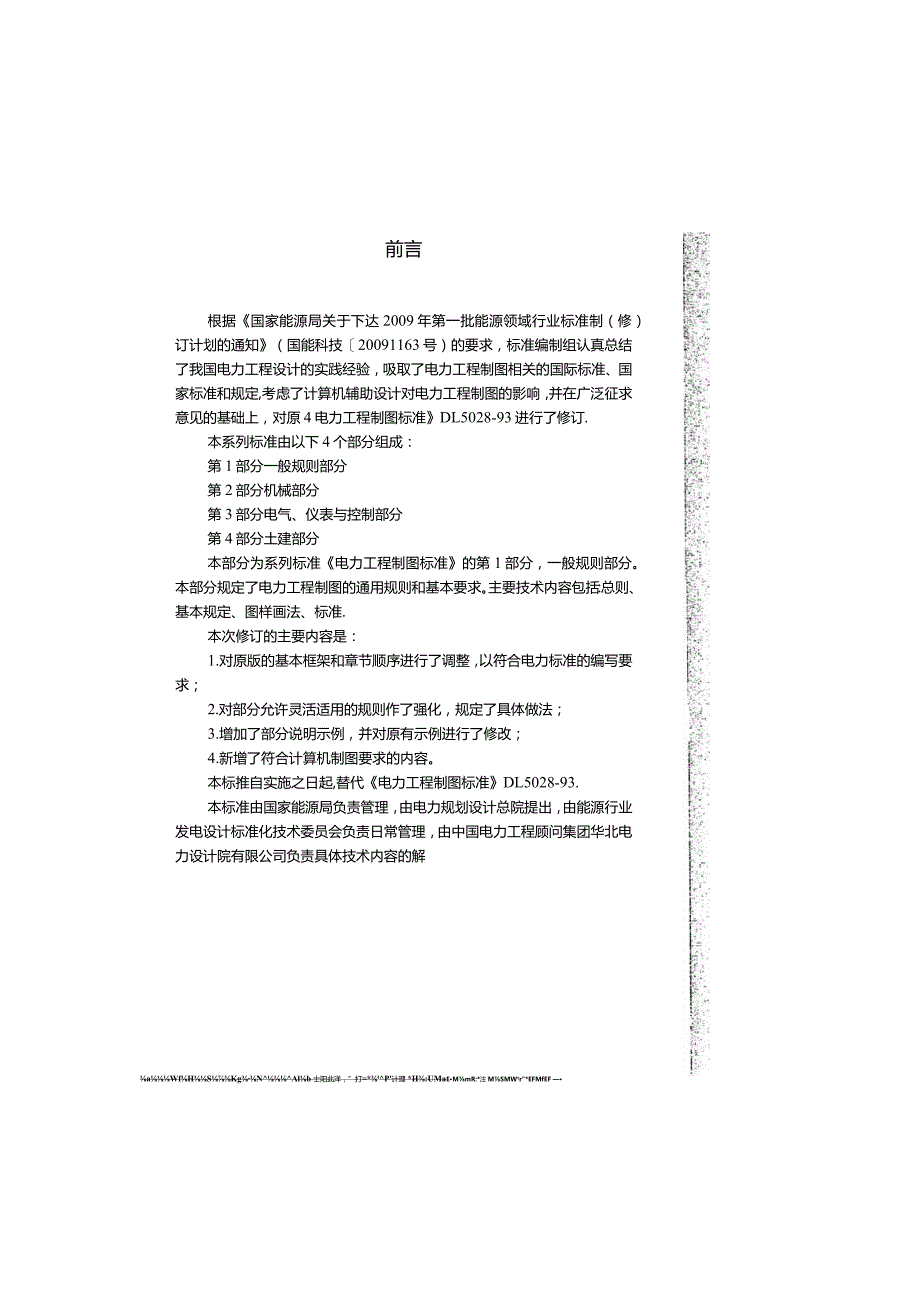

2、标准（DL）75项，现予以发布，附件:行业标准目录国家能源局2015年7月1日附件：行业标准目录序号标准编号j准:名称代替标准采标号批准日期实施日期121DL/T5028.42015电力工程制图标准第4部分：土建部分DL5028932015-074)12015-12-01aWfHSKgNlb 士阳此洋，”打=*tP计理 *H:UMaEMmR:*注MSMWr*EFMfEF 前言根据国家能源局关于下达2009年第一批能源领域行业标准制（修）订计划的通知（国能科技20091163号）的要求，标准编制组认真总结了我国电力工程设计的实践经验，吸取了电力工程制图相关的国际标准、国家标准和规定,考虑了计算机
3、辅助设计对电力工程制图的影响，并在广泛征求意见的基础上，对原4电力工程制图标准DL5028-93进行了修订.本系列标准由以下4个部分组成：第1部分一般规则部分第2部分机械部分第3部分电气、仪表与控制部分第4部分土建部分本部分为系列标准电力工程制图标准的第1部分，一般规则部分。本部分规定了电力工程制图的通用规则和基本要求。主要技术内容包括:总则、基本规定、图样画法、标准.本次修订的主要内容是：1.对原版的基本框架和章节顺序进行了调整，以符合电力标准的编写要求；2.对部分允许灵活适用的规则作了强化，规定了具体做法；3.增加了部分说明示例，并对原有示例进行了修改；4.新增了符合计算机制图要求的内容。
4、本标推自实施之日起,替代电力工程制图标准DL5028-93.本标准由国家能源局负责管理，由电力规划设计总院提出，由能源行业发电设计标准化技术委员会负责日常管理，由中国电力工程顾问集团华北电力设计院有限公司负责具体技术内容的解目 次释。执行过程中如有意见或建议，请寄送电力规划设计总院(地址:北京市西城区安德路65号，邮政编码：100120).本标准主编单位、主要起草人和主要审查人：主编单位：中国电力工程顾问集团华北电力设计院有限公司主要起草人：詹扬赵洪军李智蔡云赵志刚田树桐马利朋张凌伟稽小平杨东主要审查人：郭晓克王坚沈兵黄生睿毕建惠谢艳丽从佩生凌士卉赵利军王立民穆江宁李曼忆叶勇健蔡冠萍包一鸣周丽
5、琼谢网度马欣强袁萍帆周明清吴东梅胡振兴汪少勇廖洋球曹洪振胡华强文军张卫东赵贵生1总则(1)2总图专业2.1总图一般规定(2)2.2总图图样画法(4)2.3总图图形符号(13)3建筑专业(27)3.1一般规定(27)3.2图样画法(28)3.3图形符号(35)4土建结构 2 *(52)4.1一般规定(52)4.2结构图样画法(53)4.3结构图形符号(80)5水工结构专业(100)(100)5.1一股规定S.2水工结构图样画法(102)5.3水工结构图形符号(106)本标准用词说明(114)引用标准名录(115)Contents1总 则1Generalprovisions*(1)2General
6、layoutspeciality2)2.1Generalprovisionsofgenerallayoutspeciality(2)2.2Representationofdrawingsofgenerallayout-speciality*(4)2.3Graphicalsymbolsofgenerallayoutspeciality+(13)3Architecturespeciality(27)3.1Generalprovisionsofarchitecturespeciality(27)3.2RepresentationofdrawingsofarchitecturespecialityC2
7、8)3.3GraphicalsymbolsOfdrawingsofarchitecturespeciality(35)4Structurespeciality(52)4.1Generalprovisionsofstructurespeciality(52)4.2Representationofstructurespeciality(53)&.3Graphicalsymbolsofstructurespeciality(80)5Hydraulicstructurespeciality(IOo)5.1Generalprovisionsofhydraulicstructurespeciality(1
8、)5.2Representationofhydraulicstructurespeciality+102)5.3GraphicalsymbolsOfhydraulicstructurespeciality(106)ExplanationOfwordinginthisstandard(114)Listofquotedstandards(115).o.为了规范电力工程的工程制图，使工程图纸符号表达统一、准确，保证工程制图质量,制定本标准。1.0.2本标准适用于燃煤发电厂、燃油发电厂、燃气发电厂含联合循环电厂、垃圾电厂、秸秆电厂、地热发电厂、风能发电厂、太阳能发电厂、核电常规岛及BoP、电网工程等土
9、建部分工程制图及相关文件-1.0,3土建部分所含专业包括总图、建筑、土建结构、水工结构等专业.1.0.4土建部分的制图除应符合本标准外，尚应符合国家现行有关标准的规定.续表2.1.12总图专业2.1总图一般规定2.1,1总图制图图线的宽度应根据图祥的复杂程度和比例按现行国家标淮4房屋建筑制图统一标推GB/T50001中图线的有美规定选用总图制图的图线宜按表2.Ll规定的线型选用，表2.1.1总图制图图线名称线型线宽用途粗实线6新建建筑物的士0OO高度的可见轮廓统中粗实袋0.76新建构筑物.现天堆场、铁路、管统、花坛的可见轮廓线、功能区域分界线等中实统M4新建道路,桥涵、边坡等；原有建筑物、构筑
10、物细实线0.25原有铁路、道路、管线、边坡、桥涵、围墙的可见轮廓线:新建铁路路肩、道路路肩、人行道，排水沟、绿地、树丛的可见轮廓线Ij坐标网络线、尺寸线.引出城，索引符号等粗虚线-占新建建,构筑物的不可见轮廓线中虚线0.76预留建、构筑物、露天堆场场地轮廓线细虚线0.256原有建、构筑物、铁路、道路、桥涵的不可见轮廊线名称型线宽用途中点划线0.76土方填、挖区域零点分界线:露天矿开采边界线细点划线-*-0,25b分水线、中心线、对称线、定位轴线双点划线O.7b地下开采塌落界线、征她边界线折断线V0.25b断开界限注e为总图制图图线的宽度.2.1,2总图制图使用的比例宜按表2.1.2的规定选用。
11、表2.L2总图制图比例图名比例厂址地理位置图1:50000,1:100000l1*20000011*500000厂址总体规划图、全厂总悻规划图、厂址区域现划图、全厂防排洪规划图1*2000,185000,1:100OOf1*2500011*50000厂区总平面布置图、厂区竖向布置图.厂区危险区域划分图、厂区土（石）方计算图、厂区绿化规划图，厂区危险区域划分图1：500,15100O,1S2000厂区管线及沟道规划图1!500,1：1OQ0主厂房A排外、固定端及炉后管沟布置详图1100,1200各类洋图1*10,120,150,1100,1200铁路、道路横断面图1S50,1100,1*200铁
12、路，道路款断面图垂直：1：100,1：200水平1ISQOtl：1000!：2000*22.1.3一个图样宜选用一种比例，铁路、道路、沟道、土方等的飙断面图可在水平方向和垂直方向选用不同的比例.2.2总图图样画法2.2.1总图制图单位应符合下列规定：1总图中的坐标、标高、距离应以m为单位，并精确到小数点后两位，不足时以0补齐。详图中的尺寸、管径和沟道断面应以mm为单位，当采用其他单位时应另加说明,2建筑物、构筑物、铁路、道路方位角（或方向角）和铁路、道路转向角的角度应以度分秒形式标注或以度形式标注。以度分秒标注时,宜标注到秒；以度标注时,宜标注到小数点后四位:3铁貉纵坡度、道路纵坡度、场地整平
13、坡度、排水沟沟底纵坡度宜以%3计，并取到小数点后一位，不足时以0补齐.2.2.2风向频率玫瑰图和指北针的画法应符合下列规定：1风向频率玫瑰图（图2.2.2-1）应根据当地实际情况按16个方向绘出.图中风向频率特征应采用不同图线绘在一起，实线表示全年风向频率，虚线表示夏季风向频率,点划线表示冬季风向频率。S角表示图中纵向坐标轴与风向频率玫瑰图的北向的夹角。风向频率玫瑰图可根据需要分开表示全年风向频率、夏季风向频率、冬季风向频率，图线均应使用中实线；4七EAW*Kiwf多V3H=三m*g二RK=SX二-Hn争壮呼上沁aE-L*.+E5gKSEg!不军?Tr电醐部;F奔Gf2指北针（图2.2.2-2
14、）宜布置在图面的右上角，指针端应标注汉字北或字母N字:当图中绘有风向频率玫瑰图”时，不应再绘制指北针。圆圈直径D可根据图幅大小确定，D宜选取24mm.指北针下端宽度宜为（1/8）D.3与厂址有关的图纸、与厂区总布置有关的布置图宜绘制风向频率玫瑰图或指北针；风向频率玫瑰图或指北针的图祥宜布置在图面的右上角.2.2.3总图分类制图的画法应符合下列规定：1厂址区域规划图应按下列规定绘制：1）厂址地理位置图在行政区划图的基础上表示厂址的地理位置。单独绘制的厂址地理位置图中应绘制风玫瑰和（或）指北针；2）厂址区域规划图表示厂区与区域周边环境的关系。厂址区域规划图中应绘制风玫瑰和（或）指北针；3）全厂总体规划图表示厂址位置以及与厂区有关设施的相
