《GBT 8492-2014 一般用途耐热钢和合金铸件.docx》由会员分享，可在线阅读，更多相关《GBT 8492-2014 一般用途耐热钢和合金铸件.docx（15页珍藏版）》请在第壹文秘上搜索。

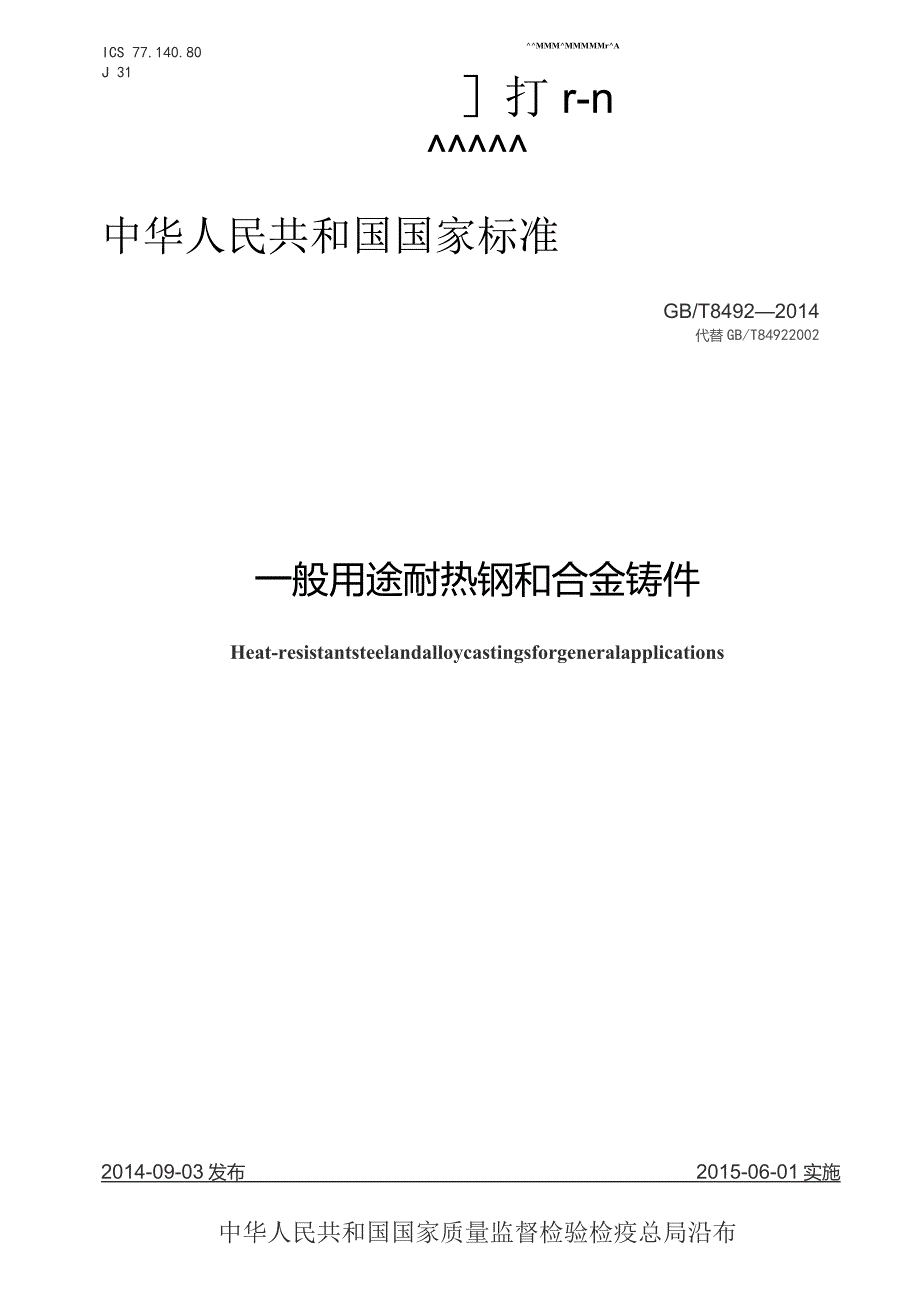

1、ICS 77.140.80J 31MMMMMMMMrA打r-n中华人民共和国国家标准GB/T84922014代替GB/T84922002一般用途耐热钢和合金铸件Heat-resistantsteelandalloycastingsforgeneralapplications2014-09-03发布2015-06-01实施中华人民共和国国家质量监督检验检疫总局沿布中国国家标准化管理委员会发布前言本标出按照GB/T1.1-2009给出的规则起草.本标准代替GB/T8492-2002一般用途耐热钢和合金铸件，本标准与GB/T84922002相比，主要技术内容变化如下：修改了拉伸试验用试样的规格；修改
2、了表面质量评定方法；-修改重大焊补的技术要求；-增加了试验结果的修约.本标准由全国铸造标准化技术委员会(SAC/TC54)提出并归口.本标准负责起草单位：天润曲轴股份有限公司、安徽省机械科学研究所.本标准参加起草单位：浙江裕融实业有限公司、安徽省宁国耐磨配件总厂、安徽省宁国新宁实业有限公司、兰州兰石铸造有限责任公司、江西铜业集团(德兴)铸造有限公司、北京工业大学。本标准主要起草人I丛建臣、丛红日、李文政、蒋春宏、刘彩贤、邱世洵、孙军、李成虎、周道宏、邓世萍、符寒光、周佩超.本标准所代替标准的历次版本发布情况为：GB/T84921987,GBT84922002.一般用途耐热钢和合金铸件1范围本标
3、准规定r-般用途耐热钢和合金铸件的技术要求、试验方法、检验规则及标志、包装和贮运等.本标准适用于一般工程用耐热钢和合金铸件，其包括的牌号代表了适合在一般工程中不同耐热条件下广泛应用的铸造耐热钢和耐热合金铸件的种类.凡是本标准中未规定者，可在订货合同中规定.2规范性引用文件下列文件对于本文件的应用是必不可少的.凡是注日期的引用文件，仅注日期的版本适用于本文件.凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件.GB/T 223.3GB/T 223.4GB/T 223.5GB/T 223.12GB/T 223.22GB/T 223.23GB/T 223.26GB/T 223.37G
4、B/T 223.40GB/T 223.66GB/T 223.71GB/T 223.72钢铁及合金化学分析方法二安替比林甲烷磷相酸重量法测定磷量钢铁及合金钵含量的测定电位滴定或可视滴定法钢铁酸溶硅和全硅含量的测定还原型硅铝酸盐分光光度法钢铁及合金化学分析方法碳酸钠分高-二苯碳院二脱光度法测定铝量钢铁及合金化学分析方法亚硝基R捻分光光度法测定钻量钢铁及合金锦含量的测定丁二酮肘分光光度法钢铁及合金铝含量的测定硫氟酸盐分光光度法钢铁及合金化学分析方法蒸惟I分高靛酚蓝光度法测定氮量钢铁及合金院含量的测定氯磷酚S分光光度法钢铁及合金化学分析方法硫（酸盐盘酸氯丙睦-三氯甲烷萃取光度法测定瞥量钢铁及合金化学分
5、析方法管式炉内燃烧后重量法测定碳含量钢铁及合金硫含量的测定重整法GB/T228.1-2010金属材料拉伸试验第1部分：室温试验方法GB/T 231.1GB/T 4336GB/T 5613金属材料布氏硬度试验第1部分:试验方法碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）铸钢牌号表示方法GB/T6060.1表面粗糙度比较样块铸造表面GB/T 6414GB/T 8063GB/T 8170GB/T 15056GB/T 20066铸件尺寸公差与机械加工余量铸造有色金属及其合金牌号表示方法数值修约规则与极限数值的表示和判定铸造表面粗糙度评定方法钢和铁化学成分测定用试样的取样和制样方法3技术要求3
6、.1生产方法除另有规定外,培炼方法和铸造工艺由供方自行确定.3.2材料牌号及化学成分3.2.1一般用途耐熬钢和合金牌号表示方法符介GB/T5613和GE/T8063的规定,共26个牌号（见表1）.3.2.2铸件材料的化学成分应符合表1的规定。表1化学成分材料牌号主要元素含量质It分数%CSiMnPSCrMoNi共他ZG30Cr7Si20.20-0.35LQ2.50.5l00.040.04680.50,5ZG40Crl3Si2O.3OO.5Ol.O-2t50.51.00.040.0312-14OS1ZG40Crl7Si2O.3OO.5O1.0-2.50.57.00.040.0316-190.5I
7、ZG40Cr24S20.30-0.50LOTs0.5TO0.040.0323260.51ZG40Cr28Si20.300.50Lg2.50.5-1.00.040.0327300.51ZGC29S21.20-1.401.02.50.51.00.040.0327-300.51ZG25Crl8Ni9Si20.150.35L02.52.00.040.0317-190.58-10ZG25Cr20Nil4Si2O.15O.351.0-2.52.00.040.0319210.51315ZG40Cr22NilOSi20.3口0.501.0-2.52,00.040.0321230.59-11ZG40Cr24N2
8、4Si2Nb0*250,5LOTS2.00.Q40.0323-250.523-25NbL2T8ZG40Cr25Nil2S20.30-0.501.0-2.52.00.040.0324270.511-14ZG40Cr25Ni20Si20.30-0.501.02.52.00.040.0324270.519-22ZG40Cr27Ni4Si20.300.501.02.51.50.040,0325-280.536ZG43Cr20Co20Ni20Mo3W30.35-0.601.02.00.040.0319-2225-3.O1822Col8-22W23ZGlONiSlCONbl0.05-0.12L21.20.
9、040.0319230.53034Nbo用L5,ZG40Ni35Crl7Si20,300.501.0-2.52.00.040.0316180+53436ZGl0Ni35Cr26S20.300.501.0-2.52.00.040.032d270.53336ZG40M35Cr26Si2Nbl0.300.50LO2.52.00.04O+O324270.53336NbO.81.8ZG40N3Crl9Si20.30-0.501.0-2.52.00.040.03】8210.53679ZG40Ni38Crl9Si2Nbl0.300.50l.O-2f52.00.040.0318210.536-39NbL21.
10、8ZNiCr28Fel7W5Si2CO.40.35-0.55L02,51.50.040.03273047-50W46ZNiCrSONblCOJ0.100.50.50.020.0247-520.5&NQ.16N+C0.2Nbl.4-1.7ZNiCrl9Fl8SilC0.50.40-0.500.52.口1.50.040,0316-210.55055ZNiFel8Crl5SilC0.50.35-0.652.01.30.040.0313-196469ZNiCr25Fe20Col5W5SilC0.46O.44O.481.02.02.00.040.0324263337W46COl416ZCoCr28Fei
11、8C0.30.50LO1.00.040.0325300t51C&4852F40最大值I注b表中的单个值衰示最大侑:注2：a为余量.3-2.3如需方对其他元素有特殊要求时，元素种类、含垃及残余总量，由供需双方商定.3.3力学性能3.3.1当供需双方协商要求提供室温力学性能时，则材料的力学性能应符合表2的规定.3.3.2铸件布氏硬度的数值及其范围、测量部位由供需双方商定.表2室温力学性能和最高使用温度牌号屈服强度-/MPa大于或等于抗拉强度RJMPa大于或等于断后伸长率A/%大于或等于布氏硬度HBW最高使用温度./PZG30Cr7Si2750ZG40Crl3Si230Qb850ZG40Cr11Si
12、230Ub900ZG40Cr24Si2300b1050ZG40Cr28Si2320fc1100ZGCr29Si2400b1100ZG25CrlBNi9Si223045015900ZG25Cr20Nil4Si223045010900ZG40Cr22Nil0Si22304508950ZG4QCr2lNi24Si2Nbl22040041050ZG40Cr25Nil2Si222045061050ZG40Cr25Ni20Si222045061100ZG45Cr27Ni4Si22504003400c1100ZG45Cr20Co20Ni20Mo3W332040061150ZG10Ni31Cr20Nbl170440201OgZG40Ni35Crl7Si22204206980ZG4QNi35Cr26Si222044061050ZG40Ni35Cr26SiZNbl22044041050ZG40Ni38Crl9Si222042061030ZG40Ni38Crl9Si2Nbl2204204IIOQZNiCr28Fel7W5Si2C0.422040031200ZNiCrSONblCO.!23054081080ZNiCrl9Fel8SilC0.522044051100ZNiFel8Crl3SilC0.520040031100ZNiCr25Fe
