《TB2626-1995 铁道混凝土枕轨下用橡胶垫板技术条件-修改单.docx》由会员分享，可在线阅读，更多相关《TB2626-1995 铁道混凝土枕轨下用橡胶垫板技术条件-修改单.docx（6页珍藏版）》请在第壹文秘上搜索。

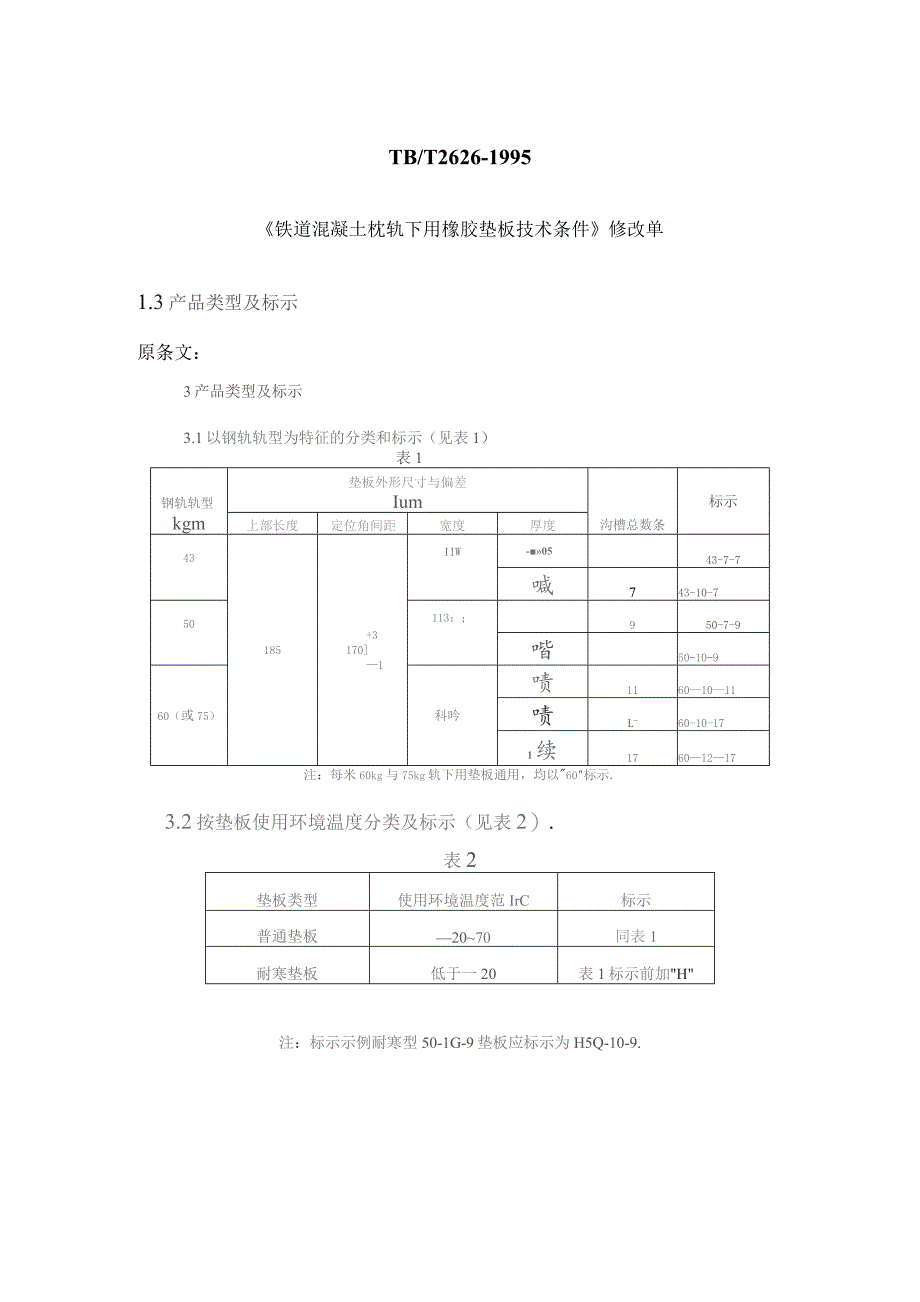

1、TB/T2626-1995铁道混凝土枕轨下用橡胶垫板技术条件修改单1.3产品类型及标示原条文：3产品类型及标示3.1以钢轨轨型为特征的分类和标示（见表1）表1钢轨轨型kgm垫板外形尺寸与偏差Ium沟槽总数条标示上部长度定位角间距宽度厚度43185+31701IIW-0543-7-7喊743-10-750113：；950-7-9喈50-10-960（或75）科吟啧11601011啧L-60-10-171续17601217注：每米60kg与75kg轨下用垫板通用，均以60标示.3.2按垫板使用环境温度分类及标示（见表2）.表2垫板类型使用环境温度范IrC标示普通垫板2070同表1耐寒垫板低于一20

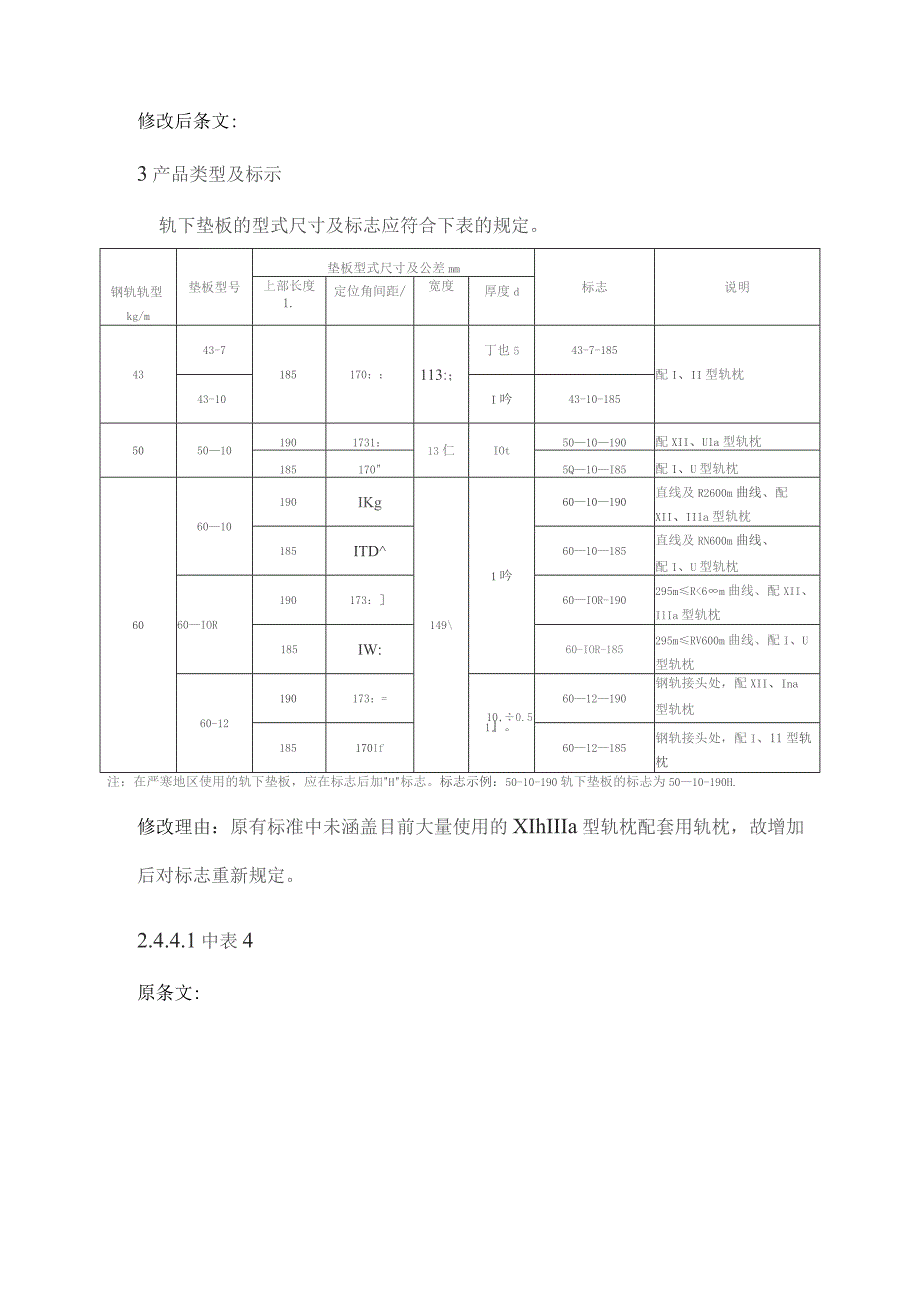

2、表1标示前加H注：标示示例耐寒型50-1G-9垫板应标示为H5Q-10-9.修改后条文:3产品类型及标示轨下垫板的型式尺寸及标志应符合下表的规定。钢轨轨型kg/m垫板型号垫板型式尺寸及公差mm标志说明上部长度1.定位角间距/宽度厚度d4343-7185170：113:；丁也543-7-185配I、II型轨枕43-10I吟43-10-1855050101901731：13仁IOt5010190配XII、Ula型轨枕1851705Q1OI85配I、U型轨枕606010190IKg1491吟6010190直线及R2600m曲线、配XII、IIla型轨枕185ITD6010185直线及RN600m曲线

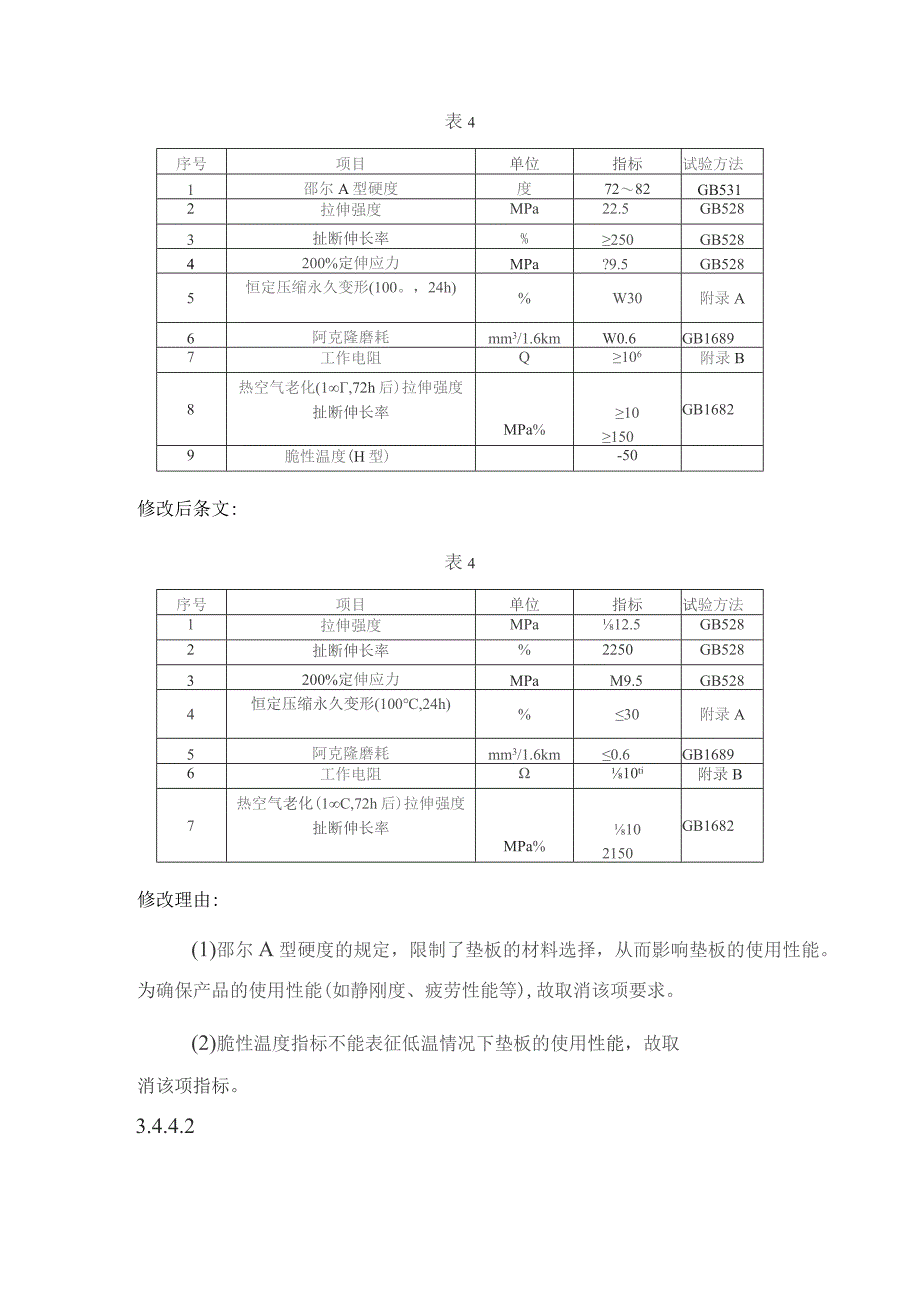

3、、配I、U型轨枕60IOR190173：60IOR-190295mR6m曲线、配XII、IlIa型轨枕185IW:60-IOR-185295mRV600m曲线、配I、U型轨枕60-12190173：=10,0.51。6012190钢轨接头处，配XII、Ina型轨枕185170If6012185钢轨接头处，配I、11型轨枕注：在严寒地区使用的轨下垫板，应在标志后加H标志。标志示例：50-10-190轨下垫板的标忐为5010-190H.修改理由：原有标准中未涵盖目前大量使用的XIhIIIa型轨枕配套用轨枕，故增加后对标志重新规定。2.4.4.1中表4原条文:表4序号项目单位指标试验方法1邵尔A型硬
4、度度7282GB5312拉伸强度MPa22.5GB5283扯断伸长率%250GB5284200%定伸应力MPa?9.5GB5285恒定压缩永久变形(100。，24h)%W30附录A6阿克隆磨耗mm3/1.6kmW0.6GB16897工作电阻Q106附录B8热空气老化(1,72h后)拉伸强度扯断伸长率MPa%10150GB16829脆性温度(H型)-50修改后条文:表4序号项目单位指标试验方法1拉伸强度MPa12.5GB5282扯断伸长率%2250GB5283200%定伸应力MPaM9.5GB5284恒定压缩永久变形(100,24h)%30附录A5阿克隆磨耗mm3/1.6km0.6GB16896
5、工作电阻10ti附录B7热空气老化(1C,72h后)拉伸强度扯断伸长率MPa%102150GB1682修改理由:(1)邵尔A型硬度的规定，限制了垫板的材料选择，从而影响垫板的使用性能。为确保产品的使用性能(如静刚度、疲劳性能等),故取消该项要求。(2)脆性温度指标不能表征低温情况下垫板的使用性能，故取消该项指标。3.4.4.2原条文：4.4.2垫板静刚度应符合表5规定。表5垫板类型静刚度值kNinn使用条件43-7-743-10-71001308011050-7950-10-91101509013060-10-1160-10-1760-12-179012055804060R600m曲线R)60
6、0m曲线及直线钢轨接头部位修改后条文：4.4.2垫板静刚度应符合表5规定。在严寒地区使用时，垫板的低温静刚度变化率不应大于20%0表5垫板型号静刚度kN/mm43-7100-13043-1080-110501090-12060-10558060-10R9012060=124060修改理由：静刚度指标未调整，根据修改内容1中的垫板型号进行修改。同时，考虑垫板低温使用性能，增加了垫板低温静刚度变化率指标要求。4.5.5原条文：5.5垫板静刚度试验按附录C进行。修改后条文：5.5垫板的静刚度和低温静刚度试验按TB/T3395.1-2015附录A进行，其中最大加载值为IookN,Fl和Fz分别为20k
7、N和80kNO5.6验收规则原条文：6.1制造厂最大交验批量不得多于15万片，交货时须向用户提交全项检验报告。6.2抽样规则6.2.1垫板抽样按GB2828标准中正常检查一次抽样方案进行。6.2.2垫板尺寸检查水平为特殊检查S-3水平，合格质量水平为6.5。6.2.3垫板外观质量检查水平为特殊检查水平I,合格质量水平为6.5。6.2.4垫板物理机械性能检查水平为特殊检查S-I水平，合格质量水平为2.56.2.5垫板静刚度检查水平为特殊检查S-I水平，合格质量水平为2.5。6.2.6阿克隆磨耗试验用半成品胶料制备试件，其磨耗量必须小于0.6cm31.6lkm,否则不得投产。6.2.7上述检查如有
8、不合格项，在不合格批产品中，以同样方案进行第二次抽样，对不合格项重复试验，如重复试验仍不合格，该批判不合格。除非该项目能进行100%检查，检查后重新交验。修改后条文:6.1垫板出厂检验应逐批检验，每一检验批不应大于IoOOo件，抽样方法按GB/T2828.1,以不合格数表示批的质量，验收规则如下表所Zjo序号检验项目检验水平接收质量限（AQL）抽样方案1型式尺寸定位角间距I2.5一次2宽度I2.53厚度I2.54标志、厂标及标记I1.05外观I6.56除工作电阻、阿克隆磨耗外的物理性能（仅适于一年储存期内）各随机抽取2件垫板分别进行试验，试验结果均满足要求则为合格。7静刚度随机抽取3件垫板进行试验，试验结果均满足要求则为合格。6.2有下列情况之一时，垫板应进行型式检验。a）初次投产时；b）材料、结构或工艺改变时；c）正常生产每一年时或停产六个月后恢复生产时。型式检验时除按上表的要求进行检验外，还应补充如下表所列检验项目。序号检验项目验收规则1工作电阻各随机抽取2件垫板分别进行试验，试验结果均满足要求则为合格。2阿克隆磨耗随机抽取0.5kg半成品进行试验。3低温静刚度变化率随机抽取2件垫板进行试验，试验结果均满足要求则为合格。修改理由：原有标准的检验规则表述不明确，实际操作中易造成误解。且抽样方案和接收质量限水平偏低，应适当加严，确保产品质量的稳定性e
