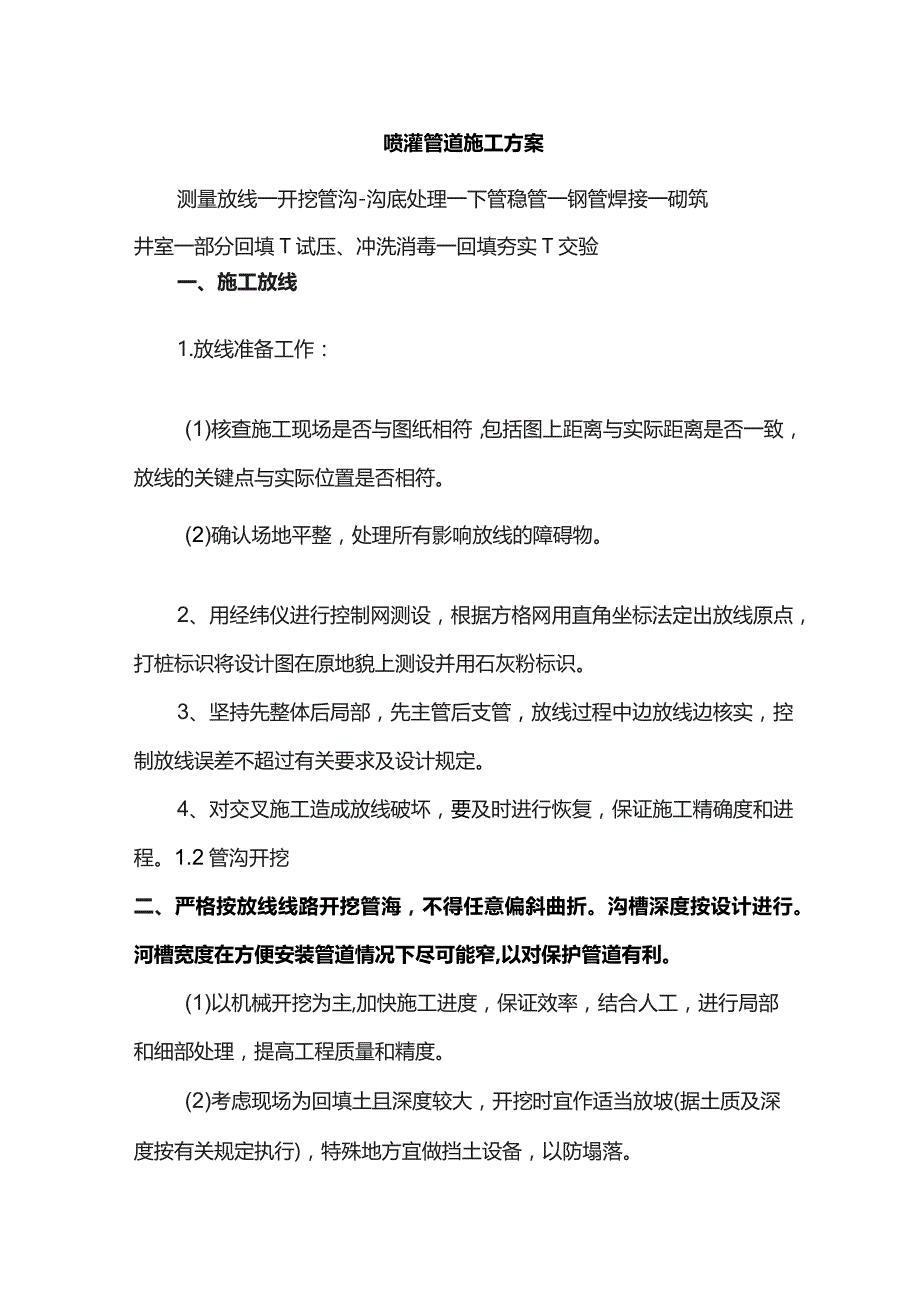

1、喷灌管道施工方案测量放线一开挖管沟-沟底处理一下管稳管一钢管焊接一砌筑井室一部分回填T试压、冲洗消毒一回填夯实T交验一、施工放线1.放线准备工作：(1)核查施工现场是否与图纸相符，包括图上距离与实际距离是否一致，放线的关键点与实际位置是否相符。(2)确认场地平整，处理所有影响放线的障碍物。2、用经纬仪进行控制网测设，根据方格网用直角坐标法定出放线原点，打桩标识将设计图在原地貌上测设并用石灰粉标识。3、坚持先整体后局部，先主管后支管，放线过程中边放线边核实，控制放线误差不超过有关要求及设计规定。4、对交叉施工造成放线破坏，要及时进行恢复，保证施工精确度和进程。1.2管沟开挖二、严格按放线线路开挖

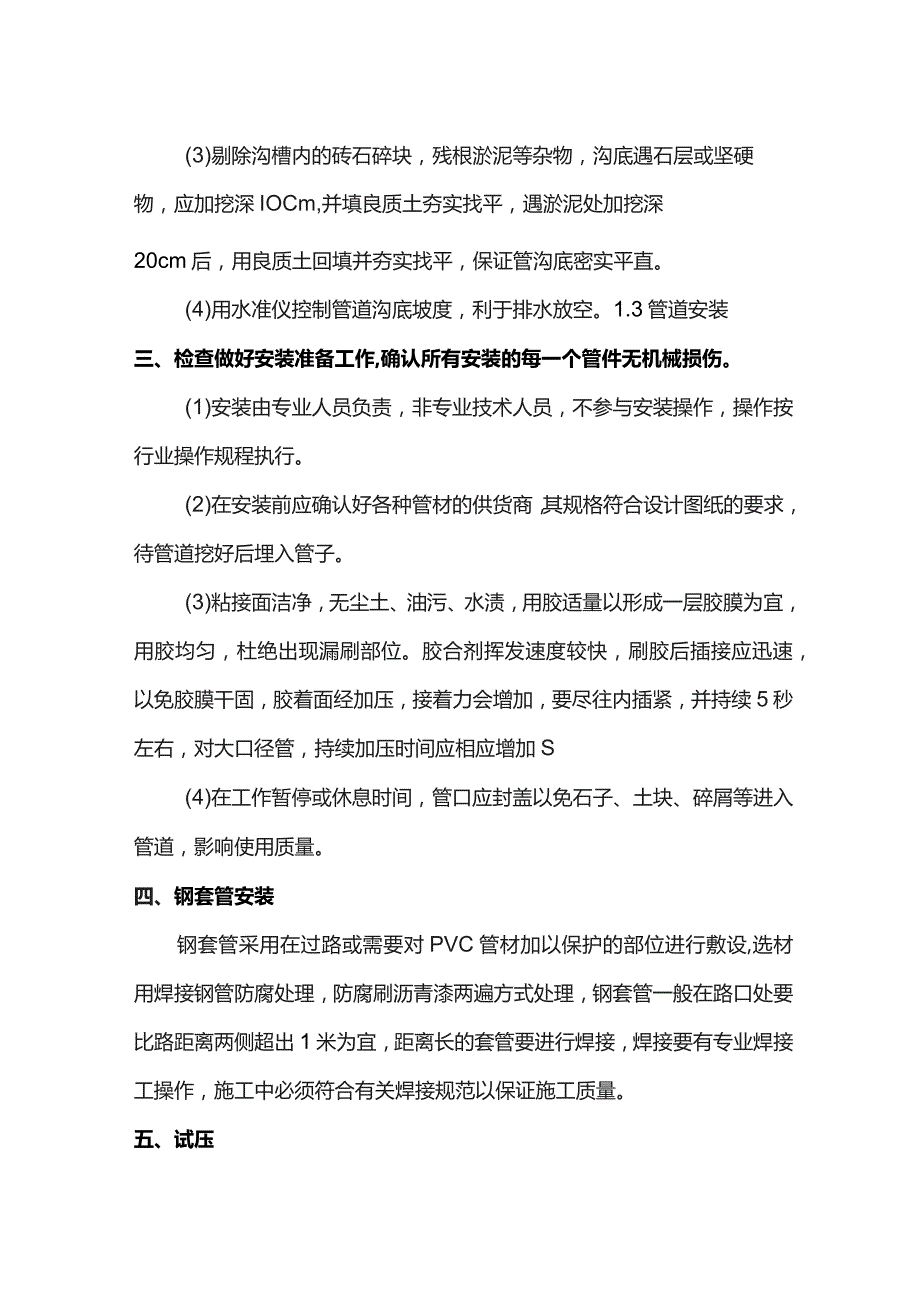

2、管海，不得任意偏斜曲折。沟槽深度按设计进行。河槽宽度在方便安装管道情况下尽可能窄,以对保护管道有利。(1)以机械开挖为主,加快施工进度，保证效率，结合人工，进行局部和细部处理，提高工程质量和精度。(2)考虑现场为回填土且深度较大，开挖时宜作适当放坡(据土质及深度按有关规定执行)，特殊地方宜做挡土设备，以防塌落。(3)剔除沟槽内的砖石碎块，残根淤泥等杂物，沟底遇石层或坚硬物，应加挖深IOCm,并填良质土夯实找平，遇淤泥处加挖深20cm后，用良质土回填并夯实找平，保证管沟底密实平直。(4)用水准仪控制管道沟底坡度，利于排水放空。1.3管道安装三、检查做好安装准备工作,确认所有安装的每一个管件无机械
3、损伤。(1)安装由专业人员负责，非专业技术人员，不参与安装操作，操作按行业操作规程执行。(2)在安装前应确认好各种管材的供货商，其规格符合设计图纸的要求，待管道挖好后埋入管子。(3)粘接面洁净，无尘土、油污、水渍，用胶适量以形成一层胶膜为宜，用胶均匀，杜绝出现漏刷部位。胶合剂挥发速度较快，刷胶后插接应迅速，以免胶膜干固，胶着面经加压，接着力会增加，要尽往内插紧，并持续5秒左右，对大口径管，持续加压时间应相应增加S(4)在工作暂停或休息时间，管口应封盖以免石子、土块、碎屑等进入管道，影响使用质量。四、钢套管安装钢套管采用在过路或需要对PVC管材加以保护的部位进行敷设,选材用焊接钢管防腐处理，防腐

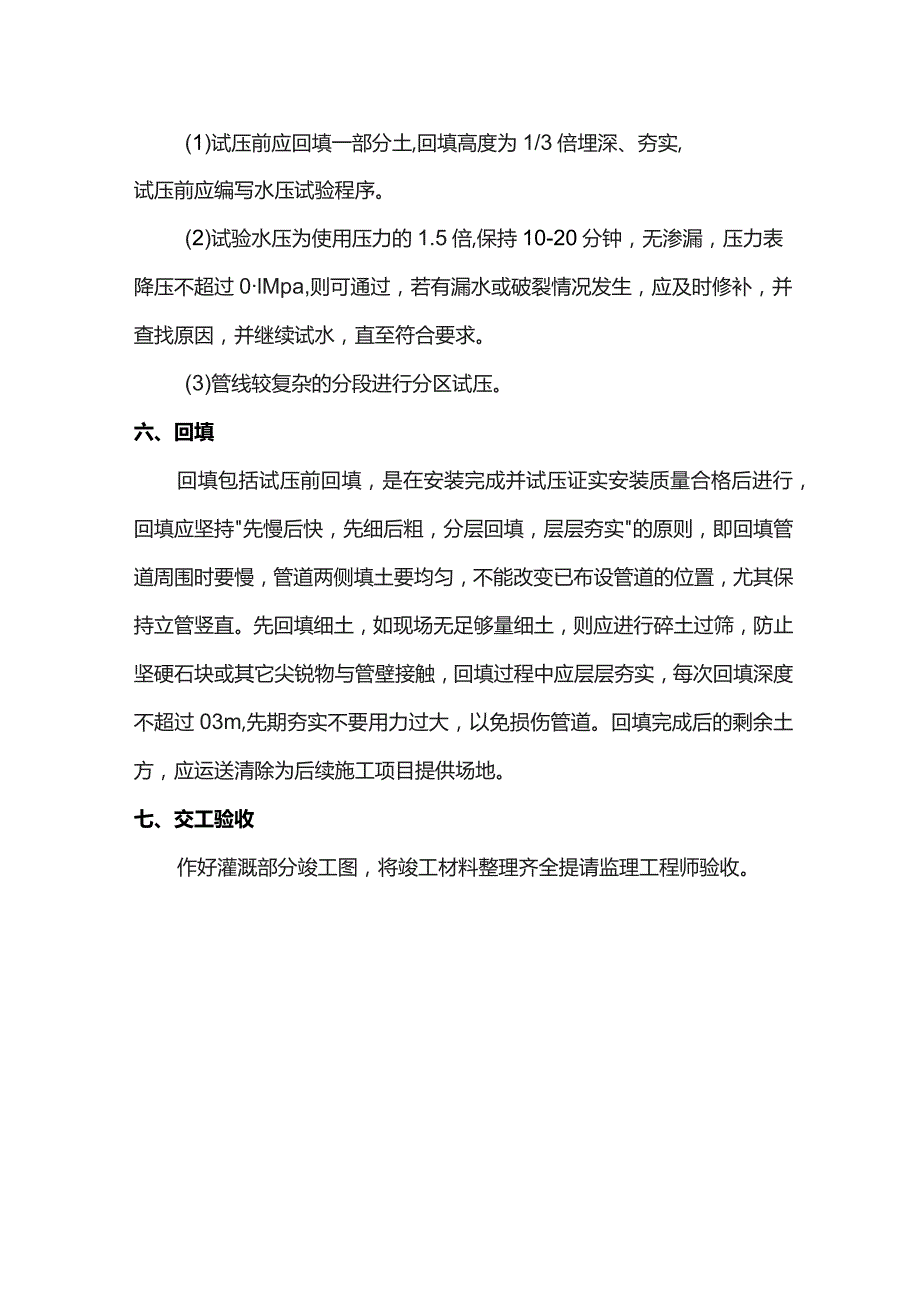

4、刷沥青漆两遍方式处理，钢套管一般在路口处要比路距离两侧超出1米为宜，距离长的套管要进行焊接，焊接要有专业焊接工操作，施工中必须符合有关焊接规范以保证施工质量。五、试压(1)试压前应回填一部分土,回填高度为1/3倍埋深、夯实,试压前应编写水压试验程序。(2)试验水压为使用压力的1.5倍,保持10-20分钟，无渗漏，压力表降压不超过0lMpa,则可通过，若有漏水或破裂情况发生，应及时修补，并查找原因，并继续试水，直至符合要求。(3)管线较复杂的分段进行分区试压。六、回填回填包括试压前回填，是在安装完成并试压证实安装质量合格后进行，回填应坚持先慢后快，先细后粗，分层回填，层层夯实的原则，即回填管道周围时要慢，管道两侧填土要均匀，不能改变已布设管道的位置，尤其保持立管竖直。先回填细土，如现场无足够量细土，则应进行碎土过筛，防止坚硬石块或其它尖锐物与管壁接触，回填过程中应层层夯实，每次回填深度不超过03m,先期夯实不要用力过大，以免损伤管道。回填完成后的剩余土方，应运送清除为后续施工项目提供场地。七、交工验收作好灌溉部分竣工图，将竣工材料整理齐全提请监理工程师验收。
