《塑料基础知识全套.docx》由会员分享，可在线阅读，更多相关《塑料基础知识全套.docx（12页珍藏版）》请在第壹文秘上搜索。

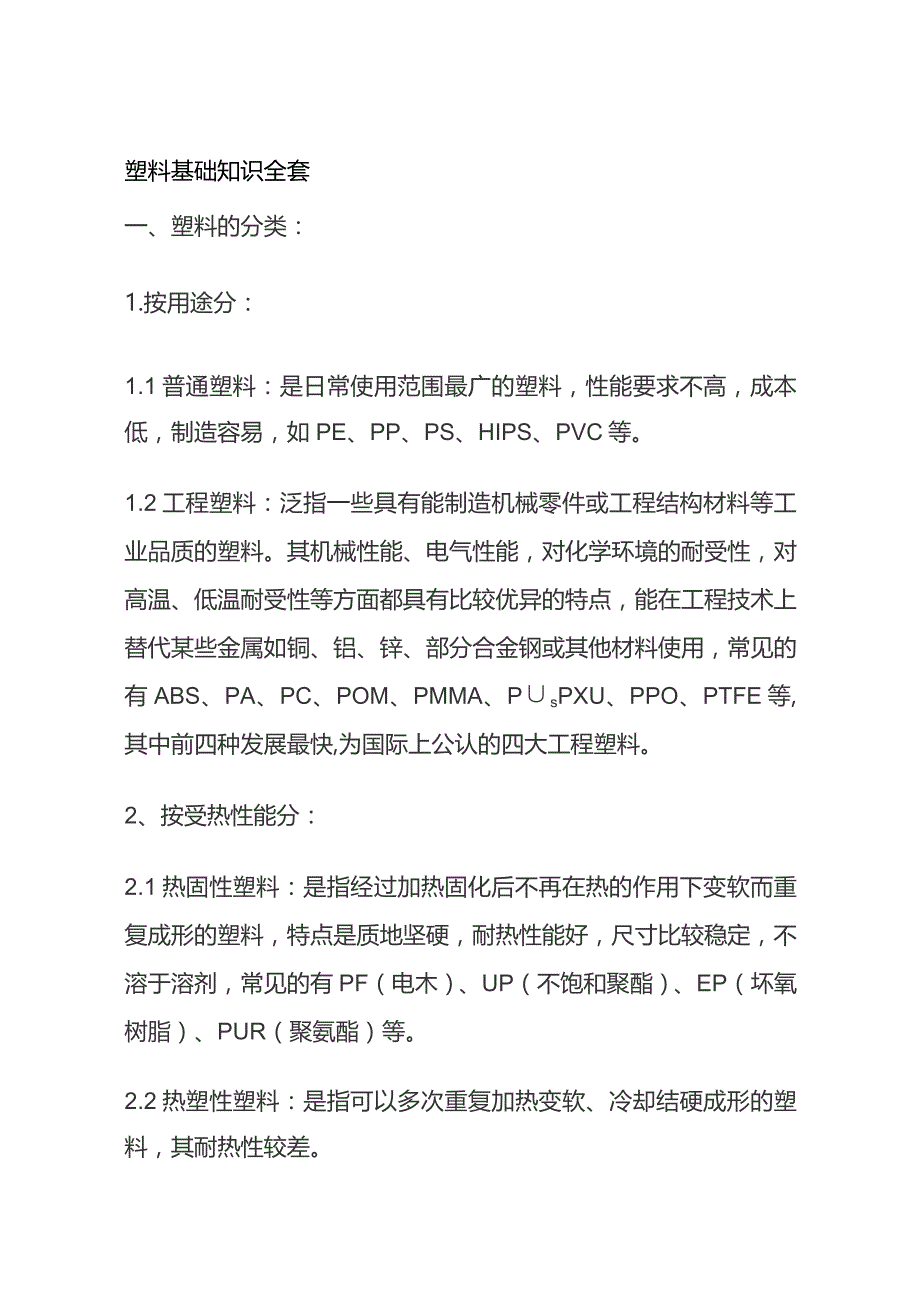

1、塑料基础知识全套一、塑料的分类：1.按用途分：1.1普通塑料：是日常使用范围最广的塑料，性能要求不高，成本低，制造容易，如PE、PP、PS、HIPS、PVC等。1.2工程塑料：泛指一些具有能制造机械零件或工程结构材料等工业品质的塑料。其机械性能、电气性能，对化学环境的耐受性，对高温、低温耐受性等方面都具有比较优异的特点，能在工程技术上替代某些金属如铜、铝、锌、部分合金钢或其他材料使用，常见的有ABS、PA、PC、POM、PMMA、PsPXU、PPO、PTFE等,其中前四种发展最快,为国际上公认的四大工程塑料。2、按受热性能分：2.1热固性塑料：是指经过加热固化后不再在热的作用下变软而重复成形的

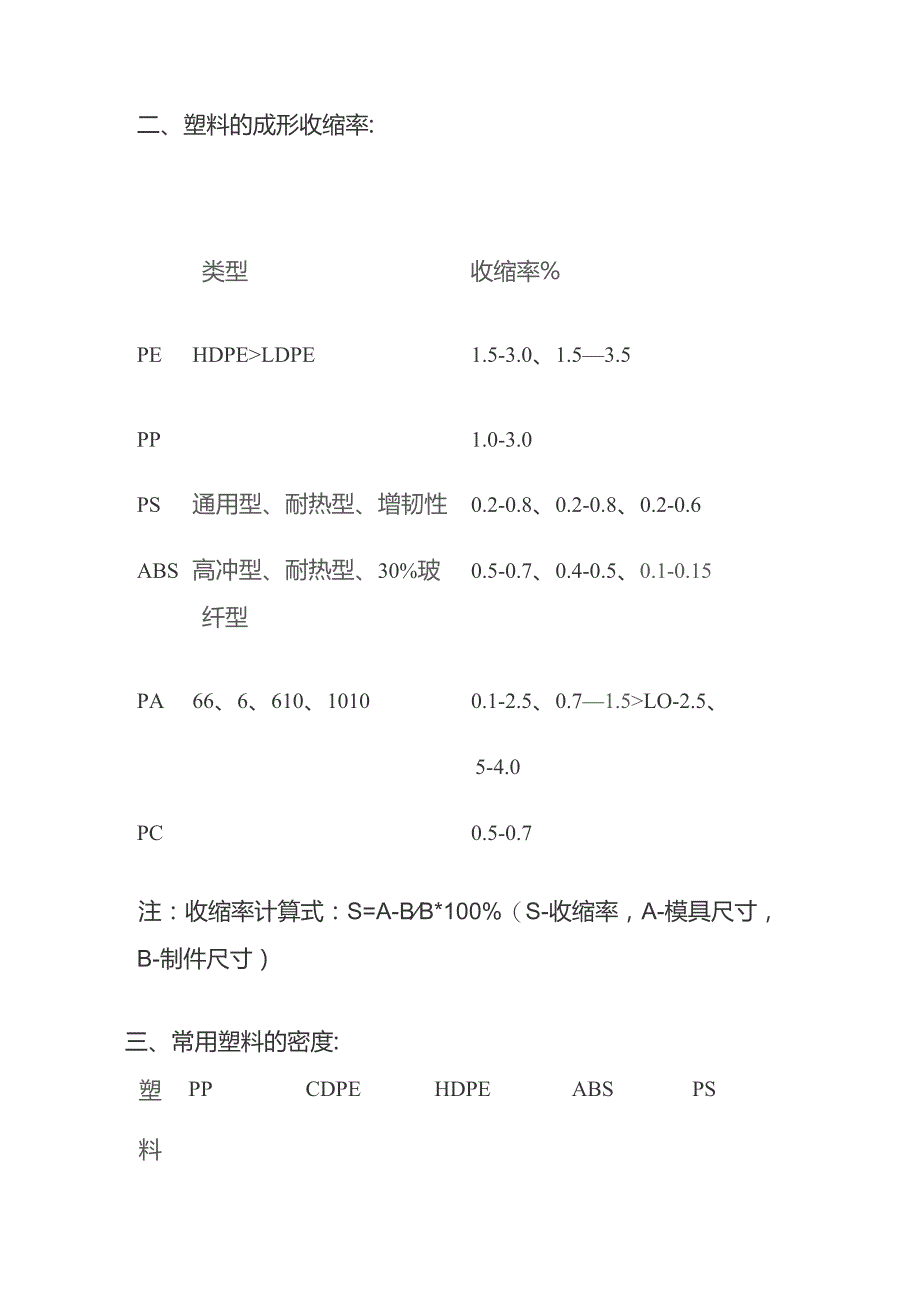

2、塑料，特点是质地坚硬，耐热性能好，尺寸比较稳定，不溶于溶剂，常见的有PF（电木）、UP（不饱和聚酯）、EP（坏氧树脂）、PUR（聚氨酯）等。2.2热塑性塑料：是指可以多次重复加热变软、冷却结硬成形的塑料，其耐热性较差。二、塑料的成形收缩率:类型收缩率%PEHDPELDPE1.5-3.0、1.53.5PP1.0-3.0PS通用型、耐热型、增韧性0.2-0.8、0.2-0.8、0.2-0.6ABS高冲型、耐热型、30%玻0.5-0.7、0.4-0.5、0.1-0.15纤型PA66、6、610、10100.1-2.5、0.71.5LO-2.5、5-4.0PC0.5-0.7注：收缩率计算式：S=A-B

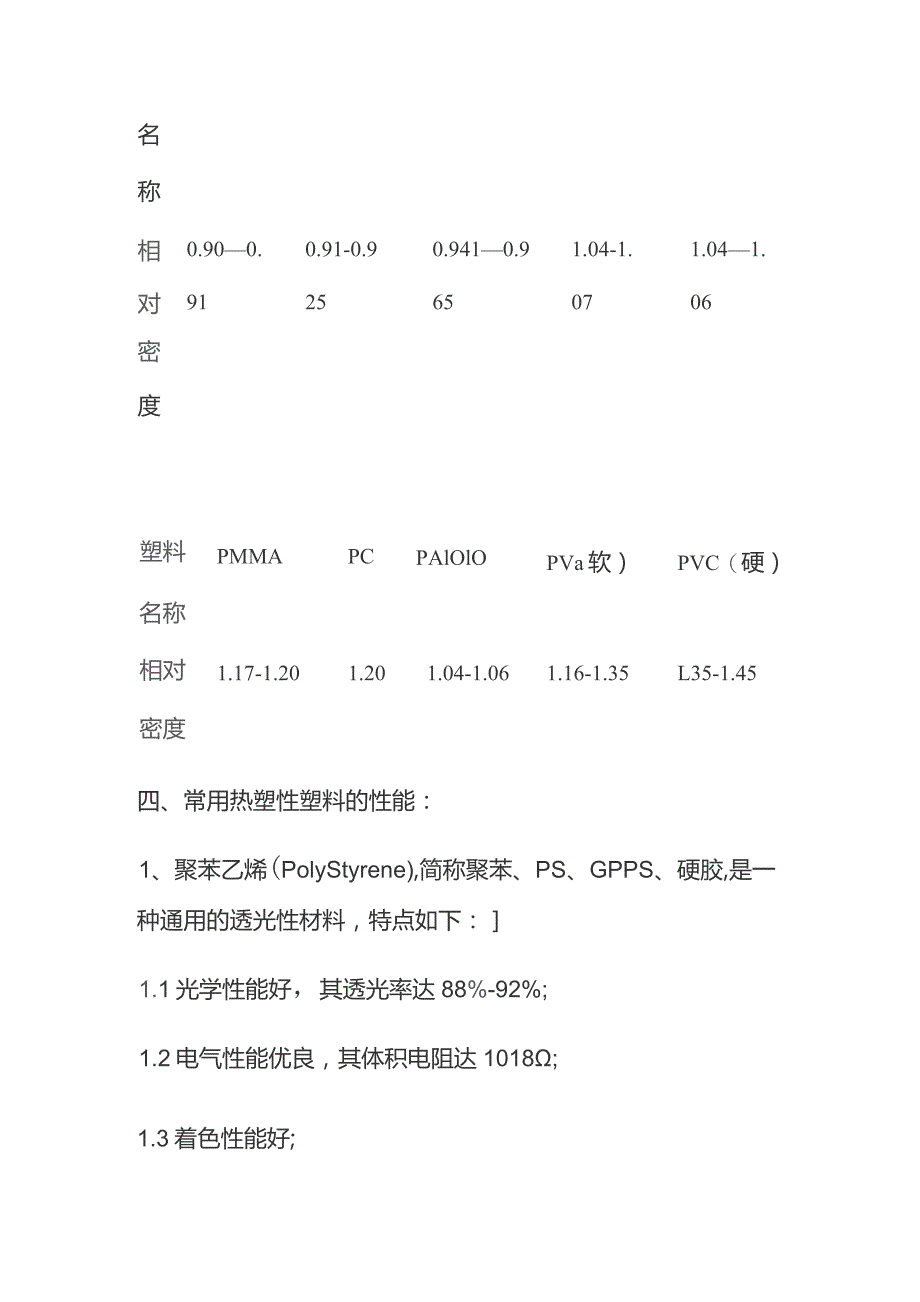

3、B*100%（S-收缩率，A-模具尺寸，B-制件尺寸）三、常用塑料的密度:塑PPCDPEHDPEABSPS料名称相0.900.0.91-0.90.9410.91.04-1.1.041.对9125650706密度塑料名称PMMAPCPAlOlOPVa软）PVC（硬）相对密度1.17-1.201.201.04-1.061.16-1.35L35-1.45四、常用热塑性塑料的性能：1、聚苯乙烯(PolyStyrene),简称聚苯、PS、GPPS、硬胶,是一种通用的透光性材料，特点如下：1.1光学性能好，其透光率达88%-92%;1.2电气性能优良，其体积电阻达1018;1.3着色性能好;1.4热膨胀系
4、数大，易产生内应力，宜用高料温、模温、低压力，延长注射时间有利于降低内应力，防止缩孔、变形（尤其对壁厚塑件），但料温高易出银线，料温低则透明度差；1.5最大的缺点是脆性，其抗冲击强度低：83.398MPa;1.6耐热温度低，其制品的最高连续使用温度6080;1.7耐酸性能较差2、改性聚苯乙烯（HIPS）,俗称不碎胶，比PS有较强的韧性和耐冲击强度，较大的弹性。3、ABS,综合性能如下：3.1机械强度高；3.2抗冲击能力强，低温时也不会迅速下降；33缺口敏感性较优；3.4抗蠕变性好，温度升高时也不会迅速下降；35有一定的表面硬度,抗抓伤，耐磨性好，摩擦系数低；36产品有良好的质感；3.7电气性能
5、好,受温度、湿度、频率变化影响小；3.8一般耐热可达90,耐热性的还可在IlOIl5下连续使用；39耐低温达40;3.10耐酸、碱、盐、耐油耐水；3.11不易燃着；3.12可以喷油、印刷、还可电镀；313能与其它许多热塑性或热固性塑料共混，改进这些塑料的加工和使用性能；3.14缺点：不耐有机溶剂，耐候性较差，吸湿性强。4、聚乙烯(Polyetheren),简称PE、马力士、是产量最大,使用最普遍的一种塑料，其特点是：41软性、无毒、价兼、加工方便；4.2收缩率比其他塑料大(1.53.5%),且方向性明显,易变形,翘曲；43结晶倾向比其他塑料大(结晶料)；4.4流动性极好，且流动性对压力变化敏感
6、；4.5宜用高压注射，射速要快，保压要充分,料温应均匀。5、聚丙烯(Polypropylene),简称PP,俗称百折胶，其性能如下：51结晶料，流动性极好,成形性能好，制件表面光泽，染色效果，外伤留痕等方面优于聚乙烯；52是通用塑料中耐热最高的一种(100oC);5.3抗拉强度大,在100oC时仍保留常温时抗拉强度的一半;5.4屈服强度高，有较高的耐弯曲抗疲劳寿命；5.5收缩率小于HDPEf产品的翘曲、扭弯等变形程度也相对小些；56冷却速度快；5.7表面硬度比HDPE高，耐刮性、耐磨性也较之为好；58有良好的耐应力开裂性，制件在嵌入配件后或在螺丝拧紧后不致于太容易工裂；59密度小(090-0.
7、91),是目前使用的塑料中最轻的品种之一5.10有较好的抗化学药品侵蚀性，能耐80以下的无机酸、碱液、盐类及很多有机溶剂的侵泡，吸水性也很小；5.11电气性能好,介电常数低(2.22.6);5.12耐冲击强度随温度变化而变化,比PE低温脆化温度高；5.13不适宜制造尺寸精度要求高或容易出现变形缺陷的产品,模具结构要特别讲究结构的合理性排；5.14刚性不足，不适宜作受力机械构件；515装饰性和装配性受到限制；5.16防火安全性差；517耐侯性较差；6尼龙(nylon.Polyarhide)简写pa,属结晶料，其特点如下。优点：(1)机械强度高，韧性好，有较高的抗压强度。(2)耐疲劳性能突出，经受
8、多次反复曲折仍然保持原有机械强度。(3)表面光滑，摩擦系数小，耐磨。(4)耐腐蚀，耐碱和大多数盐液，还耐弱酸、机油、汽油。(5)无毒，对生物侵蚀呈惰性，有良好的抗菌、抗毒能力。(6)耐热，使用温度范围宽，可在45100下长期使用，短时耐热度达120-150oCo(7)有优良电气性能，具有较好的电绝缘性。(8)制件重量轻，易染色，易成形。缺点：(1)易吸水(2)耐光性较差(3)不耐受强度，氧化剂(4)设计技术要求较严加工要求：一般采取低模温、低料温、时间长、注射压力大的成形条件，7、有飕璃(POLYMETHYLMETHACRYLATE)简称PMMA,又称亚加力(ACRYLICS)或PERSPEX
9、,其特点如下：(1)透明性最好(初期透光率92%)(2)吸水性低。(3)耐气候性能非常优异，适合制作各种户外用具，(4)绝缘性能优异，表面电阻比大多数塑料高。(5)缺点：质地较脆(6)宜用高压注射，在不出现缺陷的条件下宜取高料温、模温以增加流动性，降低内应力、方向性、改善透明度及强度。8、聚碳酸酯(POLYCARBONATE),简称PC0俗称防弹胶，其综合性能如下：(1)机械强度是所有热塑性塑料中最好的(2)耐热度和耐气候性高，热变形温度为135-143。C,长期工作温度达120-130oC(3)成形精度高，尺寸稳定性好。(4)光学性能好，透光率达75%-89%(5)着色性好(6)冷却速度快(
10、7)吸水性低，有优良的电绝缘性。(8)耐稀酸，氧化剂、还原剂、盐类、油、脂肪。(9)缺点：加工要求高，对模具设计要求高。(10)加工要求：注射压力宜高，模温控制在80-120。C之间,料温宜稍高，因需较高模温，冷却时间不宜过短。9、聚甲醛(polyformaldehyde),简称POM,俗称赛钢，性能如下：(1)结晶料，熔融范围很窄，熔融或固化速度快，结晶速度快，料温稍低于熔融温度即发生结晶化，流动性下降。(2)热敏性强，极易分解，分解温度为24CTC,但200。C时滞留30分钟以上也会发生分解，产生刺激性，腐蚀性气体。(3)流动性中等，且对温度变化不敏感，但对注射压力变化敏(4)结晶度高，结
11、晶化时体积变化大，成形收缩范围大，收缩率大。(5)摩擦系数低，弹性高，浅侧凹槽可强制脱模，塑件表面可带有皱纹花样，但易产生表面缺陷，如折皱，夹线，缩孔，凹痕等弊病。(6)加工要求：料温一般不宜超过200,宜用高压，高速注射，冷却时间可短，模温稍高(75-120。C)对改善制品外观有帮助，射咀孔径应取大。10、聚氯乙烯(PVP)原料来源丰富，价格低廉，其成形特性如下：(1)吸湿性小，但为了提高流动性，防止发生气泡则宜先干燥。(2)流动性差，极易分解，特别在高温下与钢、铜等金属接触更易分解,分解温度为20(TC,分解时发生刺激性、腐蚀性气体。(3)成形温度范围小，必须严格控制料温。(4)射嘴孔径、模具浇口截面宜大，不得有死角滞料，模具表面应度辂。五、各种塑料成型加工温度塑料名玻璃化温熔点加工温度范分解温度(空气称度围中)PS90225180-260oC250ABS950C225180-250oCLDPE125IlO0C160-240oC280HDPE125130200-280oCPP-2。C164200-300oCPA66502250C260-290oC266CPA650265260-290oCPMMA105180180-250oCPC150250280-310oC
