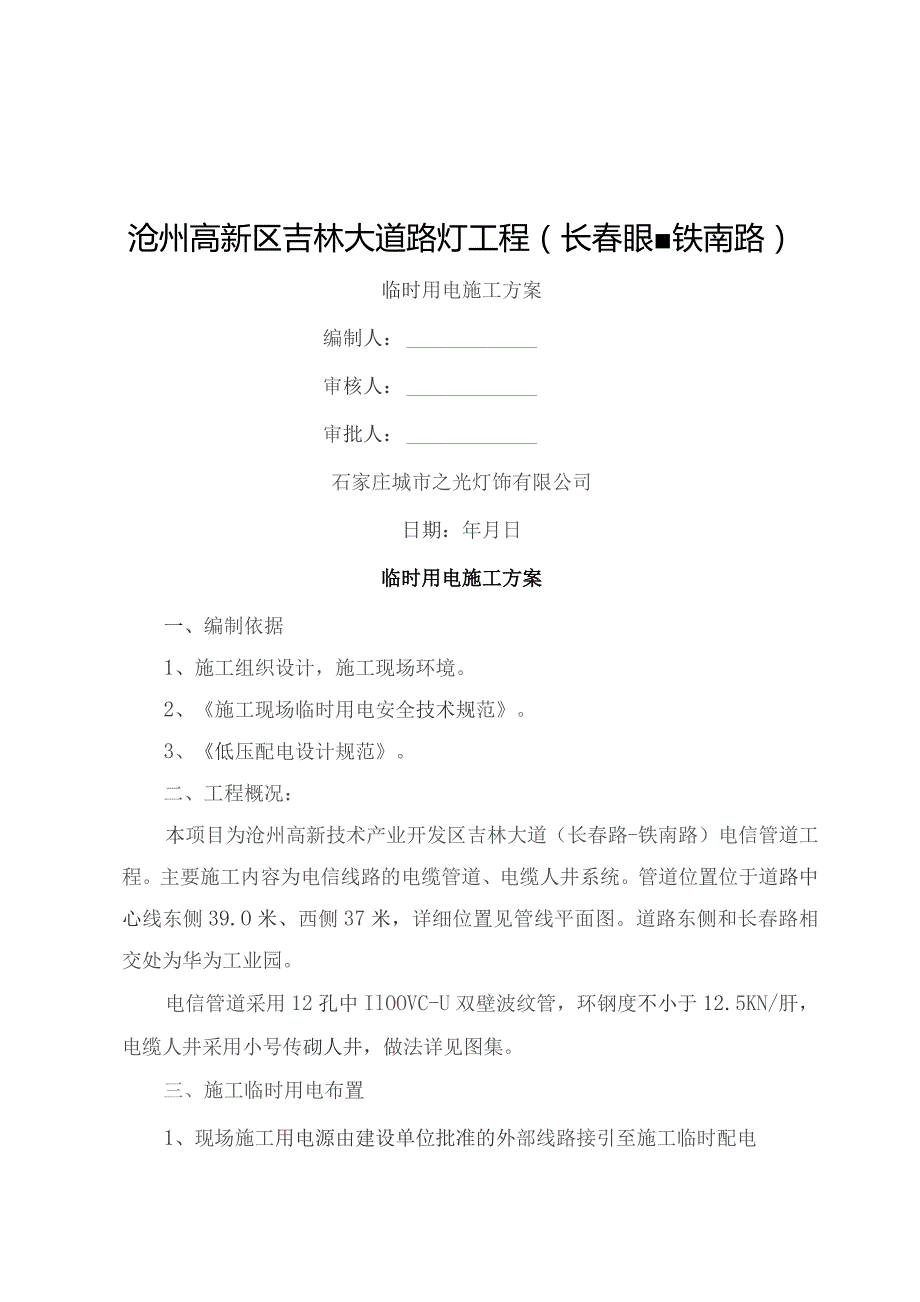

1、沧州高新区吉林大道路灯工程（长春眼铁南路）临时用电施工方案编制人：审核人：审批人：石家庄城市之光灯饰有限公司日期：年月日临时用电施工方案一、编制依据1、施工组织设计，施工现场环境。2、施工现场临时用电安全技术规范。3、低压配电设计规范。二、工程概况：本项目为沧州高新技术产业开发区吉林大道（长春路-铁南路）电信管道工程。主要施工内容为电信线路的电缆管道、电缆人井系统。管道位置位于道路中心线东侧39.O米、西侧37米，详细位置见管线平面图。道路东侧和长春路相交处为华为工业园。电信管道采用12孔中IlOOVC-U双壁波纹管，环钢度不小于12.5KN/肝，电缆人井采用小号传砌人井，做法详见图集。三、施

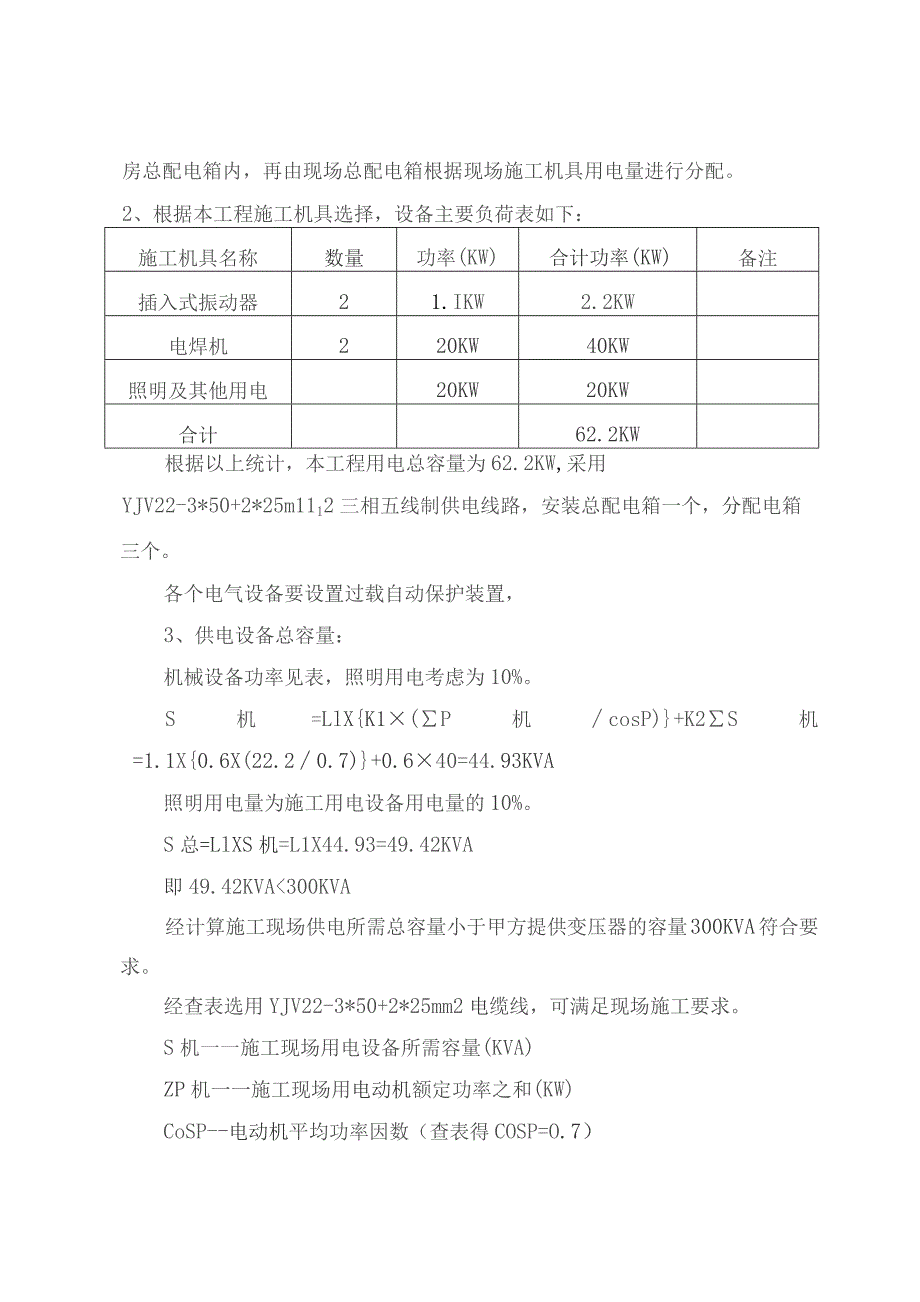

2、工临时用电布置1、现场施工用电源由建设单位批准的外部线路接引至施工临时配电房总配电箱内，再由现场总配电箱根据现场施工机具用电量进行分配。2、根据本工程施工机具选择，设备主要负荷表如下：施工机具名称数量功率(KW)合计功率(KW)备注插入式振动器21.IKW2.2KW电焊机220KW40KW照明及其他用电20KW20KW合计62.2KW根据以上统计，本工程用电总容量为62.2KW,采用YJV22-3*50+2*25m1112三相五线制供电线路，安装总配电箱一个，分配电箱三个。各个电气设备要设置过载自动保护装置，3、供电设备总容量：机械设备功率见表，照明用电考虑为10%。S机=LlXK1(P机co

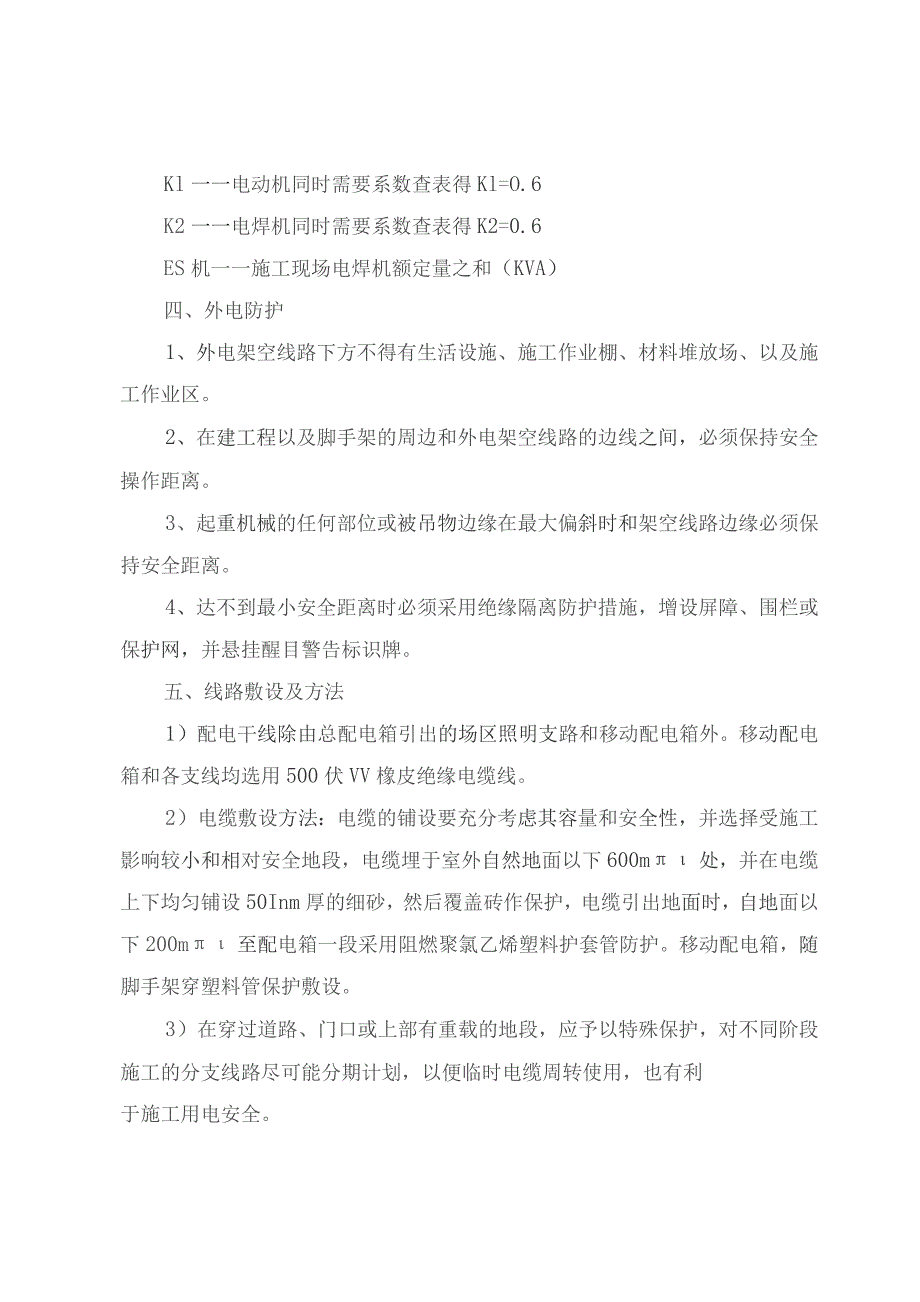

3、sP)+K2S机=1.1X0.6X(22.20.7)+0.640=44.93KVA照明用电量为施工用电设备用电量的10%。S总=LlXS机=L1X44.93=49.42KVA即49.42KVA300KVA经计算施工现场供电所需总容量小于甲方提供变压器的容量300KVA符合要求。经查表选用YJV22-3*50+2*25mm2电缆线，可满足现场施工要求。S机一一施工现场用电设备所需容量(KVA)ZP机一一施工现场用电动机额定功率之和(KW)CoSP-电动机平均功率因数（查表得COSP=O.7）Kl一一电动机同时需要系数查表得Kl=O.6K2一一电焊机同时需要系数查表得K2=0.6ES机一一施工现场
4、电焊机额定量之和（KVA）四、外电防护1、外电架空线路下方不得有生活设施、施工作业棚、材料堆放场、以及施工作业区。2、在建工程以及脚手架的周边和外电架空线路的边线之间，必须保持安全操作距离。3、起重机械的任何部位或被吊物边缘在最大偏斜时和架空线路边缘必须保持安全距离。4、达不到最小安全距离时必须采用绝缘隔离防护措施，增设屏障、围栏或保护网，并悬挂醒目警告标识牌。五、线路敷设及方法1）配电干线除由总配电箱引出的场区照明支路和移动配电箱外。移动配电箱和各支线均选用500伏VV橡皮绝缘电缆线。2）电缆敷设方法：电缆的铺设要充分考虑其容量和安全性，并选择受施工影响较小和相对安全地段，电缆埋于室外自然地
5、面以下600m处，并在电缆上下均匀铺设50Inm厚的细砂，然后覆盖砖作保护，电缆引出地面时，自地面以下200m至配电箱一段采用阻燃聚氯乙烯塑料护套管防护。移动配电箱，随脚手架穿塑料管保护敷设。3）在穿过道路、门口或上部有重载的地段，应予以特殊保护，对不同阶段施工的分支线路尽可能分期计划，以便临时电缆周转使用，也有利于施工用电安全。4）室内配线必须使用绝缘导线，采用穿管敷设，距地面高度不小于2.5M,配线要排列整齐。六、接地和防雷1、本工程施工现场用电采用TN-S接零保护系统，重复接地不得少于3处，每一处接地电阻VlOC。2、电气设备的金属外壳必须和专用保护零线连接。专用保护零线（简称保护零线）
6、应由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出。3、电气设备应作保护接零或保护接地。不允许一部分设备作保护接零，另一部分设备作保护接地。4、作防雷接地的电气设备，必须同时作重复接地。同一台电气设备的重复接地和防雷接地可使用同一接地体。5、现场电力系统严禁利用大地作相线或零线，保护零线不得装设开关或熔断器。6、保护零线单独敷设，不作它用。工作零线和保护零线在总箱处应严格区分。重复接地地线应和保护零线连接。7、正常情况下，下列电气设备不带电的外露导电部分，应作保护接零。七、配电箱：1、本工程临时用电采用TN-S三相五线三级配电两级保护。三级配电指总配电箱、分配电箱、开关箱，动力配电
7、和照明配电分别设置。两级保护指分配电箱和开关箱，均必须经漏电保护开关保护。2、配电箱的材质和安置要求(I)配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5uno(2)固定式配电箱、开关箱的下底和地面的垂直距离大于1.3m,小于1.5m；移动式配电箱、开关箱的下底和地面的垂直距离宜大于0.6m,小于1.5Dio(3)配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在易受外来固体撞击、强烈震动、液体侵溅及热源烘烤的场所。(4)配电箱周围应有足够二人同时工作的空间和通道，严禁堆放任何妨碍操作及维修工作的物品；不得有灌木、杂草。(5)配电箱、开关箱必须有防雨、防尘设施，必须有门锁
8、。3、开关箱的电气配置和接线(1)开关箱的电气配置和接线，应和分配电箱的电气配置和接线，以及配电线路相适应。作为施工现场临时用电工程的第一级，也是最主要的防漏电措施，所以开关箱必须设置漏电保护器。(2)开关箱内的开关电器，必须能在任何情况下都可以使用电设备实行电源隔离。开关箱必须设置漏电保护器。(3)漏电保护器必须按产品说明书安装和使用。对搁置已久又重新启用和连续使用一个月的漏电保护器，应认真检查其特性，发现问题及时修理或更换。八、现场安全照明1、照明回路有单独的开关箱，并配有漏电保护装置。2、室内配线必须使用绝缘导线，采用穿管敷设，距地面高度不小于2.5M。3、室内配线所用导线截面不小于2.
9、5mm2,铜线截面不小于1.5mm2。4、室内灯具不得低于2.5m,如低于2.5m必须使用安全电压。5、室内各处接头必须用分线盒保护好。6、场区照明采用IoOoW的碘鸨灯,照明灯距地3.0m,开关采用防水拉线开关。碘鸨灯金属外壳作保护接零。7、所有照明器具、器材、导线确保无绝缘层老化或破损情况。8、未尽事项按建筑电器安装图集及现行规范施工九、安全用电技术措施安全用电技术措施包括两个方面：一是安全用电在技术上采取的措施，二是为了保证安全用电和供电的可靠性在组织上所采取的措施。1、安全用电技术措施1.1保护接零本工程供电系统拟采用TN-S供电系统,将工作用线N和专用保护线PE在供电电源处严格分开，
10、即三相五线制。1.2设置漏电保护器1.2.1施工现场的总配电箱和分箱、开关箱设置三级及漏电保护器,一级漏电保护器的动作电流为75mA,二级漏电保护器的动作电流为45mA,三级漏电保护器的动作电流为30mA01.2.2漏电保护器应装在配电箱电源隔离开关的负荷侧面和开关箱电源隔离开关的负荷侧。1.2.3漏电保护器应符合国标GB6829-86漏电电流动作保护器的要求，额定漏电动作时间应小于0.1s。1.3施工临时用电的照明系统和动力系统从总配电箱处分为两套不同的系统。1.4电器设备的设置要求1.4.1带电系统设置室内总配电屏和室外分配电箱，实行分级配电。1.4.2动力配电箱和照明配电箱分别设置。1.
11、4.3开关箱由末级分配电箱配电，开关箱内应一机一闸一保护，严禁用一个开关箱控制两台以上的用电设备。1.4.4总配电箱应设置在靠近电源的地方，分配电箱应装在用电设备或负荷相对集中地区，分配电箱和开关箱距离不得超过30mo1.4.5配电箱、开关箱应设在干燥、通风及常温场所，周围应有足够两人同时工作的空间，其周围不得堆放任何妨碍操作、维修的物品。1.4.6配电箱、开关箱安装要端正牢固，移动式箱体应设在坚固的支架上。1.4.7配电箱、开关箱中导线的进线口和出线口应设在箱体下面，严禁设在箱体的上顶面、侧面、后面或箱门处。1.5电气设备的安装1.5.1配电箱的电气应首先安装在金属或非木质的绝缘电器安装板上
12、，然后整体紧固在配电箱体内。金属板和配电箱体作电气连接。1.5.2配电箱、开关箱的各种电气按规定的位置紧固在安装板上，不得歪斜和松动。1.5.3配电箱、开关箱的工作零线应通过接线端子板连接，并和保护零线接线端止分设。1.5.4配电箱、开关箱内的连接线应采用绝缘导线，导线的型号及截面应严格执行零电系统图的标示截面，导线接头不得松动，不得有外漏带电部分。1.5.5分各种箱体的金属构架、金属箱体、金属电器安装板以及箱内电气的正常不带电的金属底座、外壳等必须做保护接零。1.5.6配电箱后面的排线须列整齐，绑扎成束，并用卡钉固定在盘板上。盘后引出及引入的导线应留有适当余度，以便检修。1.6电气设备的防护
13、1.6.1施工时各种架具的外侧边缘和外电架空线路的边线必须保持安全操作距离，上下脚手架的斜道严禁搭设在有外电线路的一侧1.6.2施工现场的机动车道和架空线路交叉时，架空线路的最低点和路面垂直距离不小于6mo1.6.3对于达不到最小安全距离的施工现场必须采取防护措施，可以增设屏障、围栏或保护网，并要悬挂醒目的标志牌。1.7电气设备的操作和维修人员必须符合以下要求：1.7.1施工现场临时用电的施工和维修必须由经过培训后取得上岗证书的专业电工完成，电工的等级应同工程的难易程度、技术复杂性相适应。1.7.2各类用电人员要做到：1.7.2.1掌握安全用电基本知识和所用设备的性能；1.7.2.2使用设备前
14、按规定配备和穿戴好相应的劳动防护用品，并检查电器装置和保护设施是否完好；1.7.2.3停用的设备必须拉闸断电，锁好开关箱；1.7.2.4负责保护所用设备的负荷线、保护零线和开关箱，发现问题及时报告解决；1.7.2.5搬迁或移动用电设备必须经电工切断电源并作妥善处理后进行。1.8电气设备的使用和维护1.8.1施工现场的所有配电箱、开关箱应每月进行一次检查和维修。1.8.2检查维修时必须将一级相应的电源开关分闸断电，并悬挂停电标志，严禁带电操作。1.8.3配电箱内盘面上应标明各回路的名称、用途，同时要作出分路J记O18.4总、分配电箱门应配锁，配电箱的开关箱应指定专人负责，现场停止作业一小时以上应
15、将动力箱上锁。1.8.5各种电气箱内不允许放置任何杂物，并保持清洁。1.8.6熔断器的熔体更换时，严禁用不符合原规格的熔体代替。1,9施工现场的电缆线路1.9.1电缆线路应采用埋地敷设，穿管埋地或沿墙、电线杆架空敷设,严禁沿地面明设。1.9.2橡皮电缆沿墙或电杆敷设时，应用绝缘子固定，严禁使用金属裸线绑扎。1.9.3电缆的接头应牢固可靠，绝缘包扎后，接头不能降低原有的绝缘强度，并不得承受张力。1.10室内导线的敷设及照明装置1.10.1室内配线必须采用绝缘铜线或绝缘铝线，采用瓷瓶、瓷夹或塑料夹敷设。距地高度不小于2.5m。1.10.2进户线在室外处要用绝缘子固定，过墙应穿套管，室外要做好防水弯头。1.10.3金属外壳的灯具必须做保护接零，所用配件均使用镀锌件。1.10.4室外灯具距地面不小于3m,室内不小于2.4m。1.10.5螺口灯头及接线必须符合下列要求：1.10.5.1相线接在和中心轴头相连的一端，零线接在和螺纹口相连的一端。1.10.5.2灯头的绝缘外壳不得有损伤或漏
