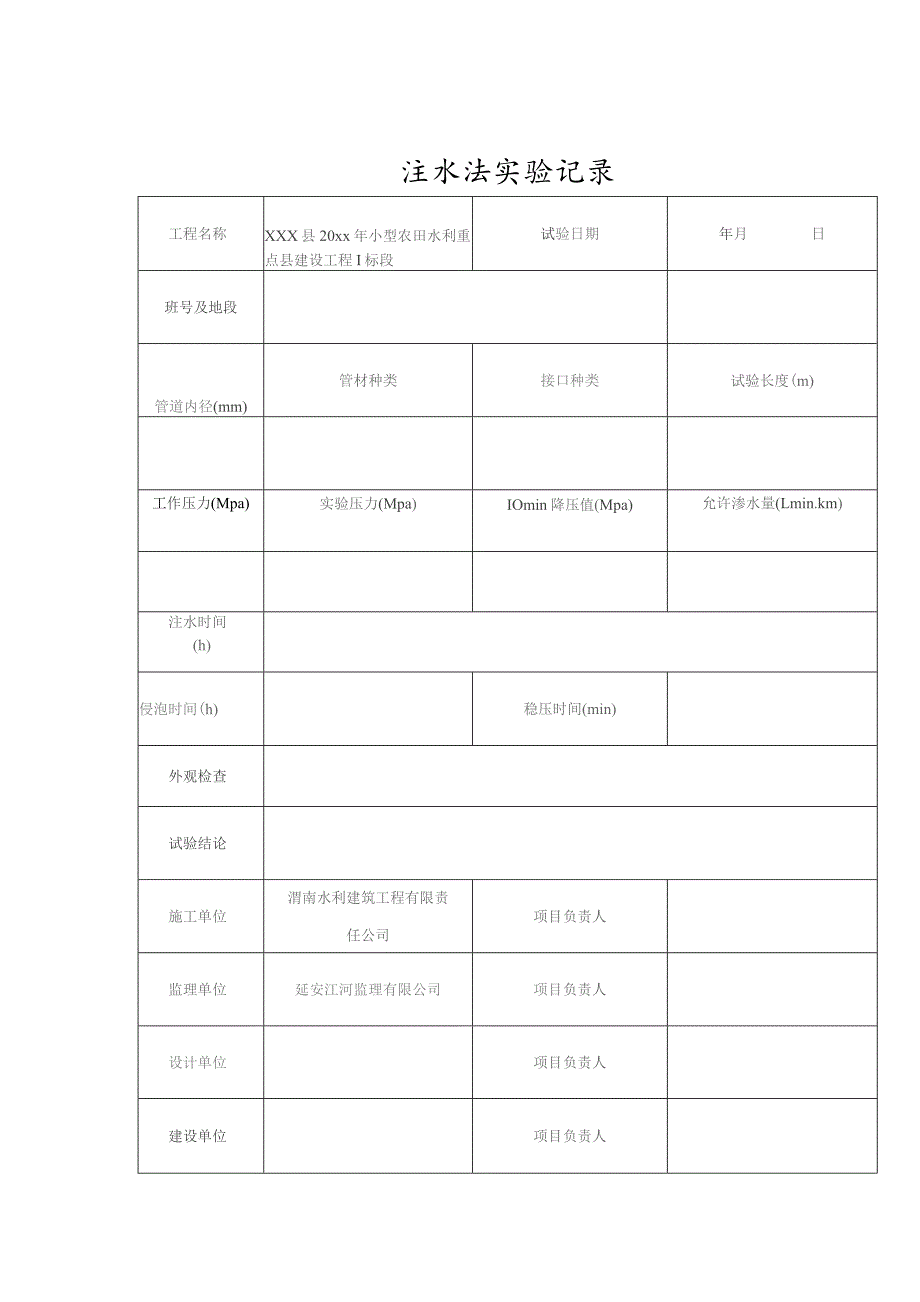

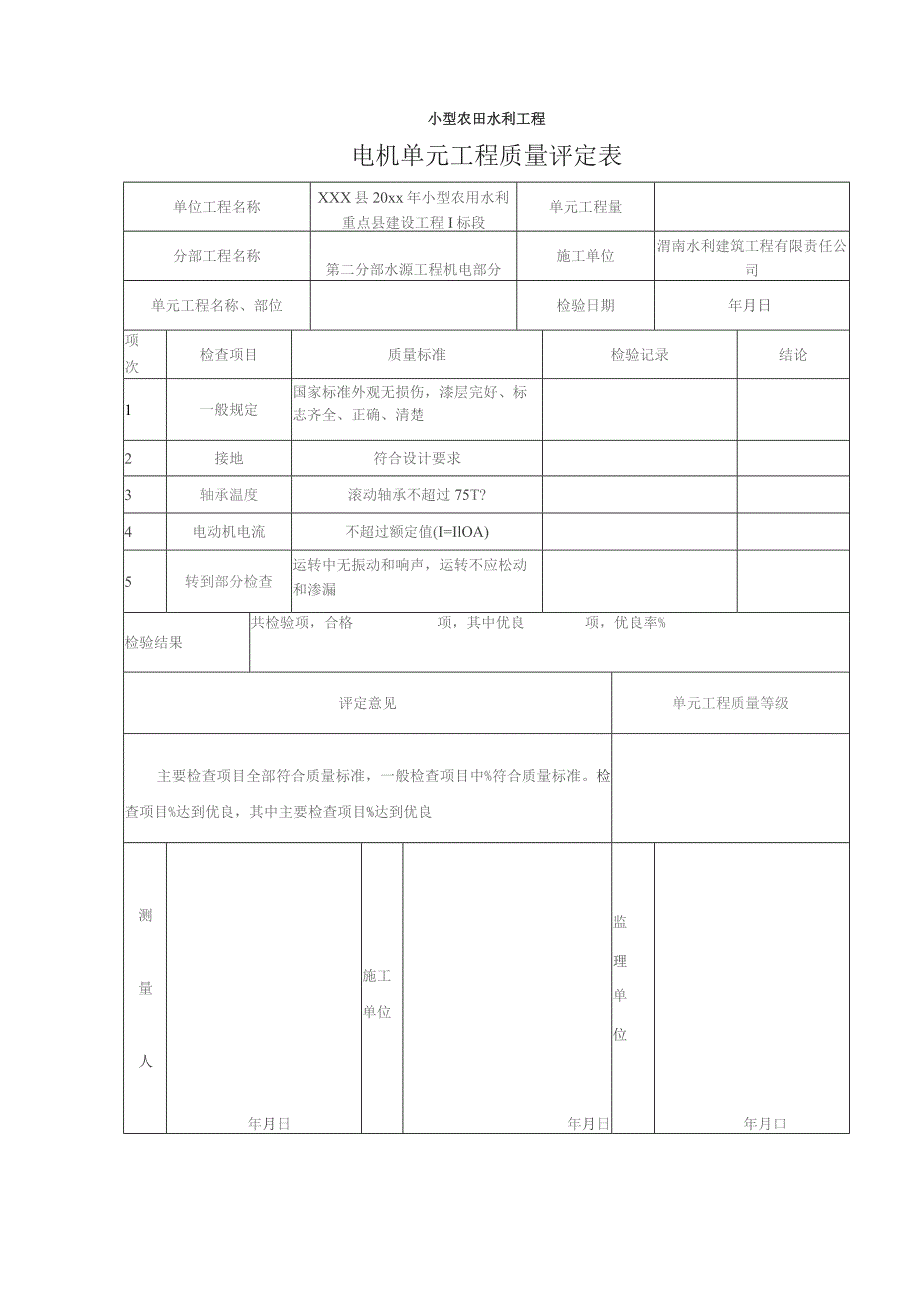

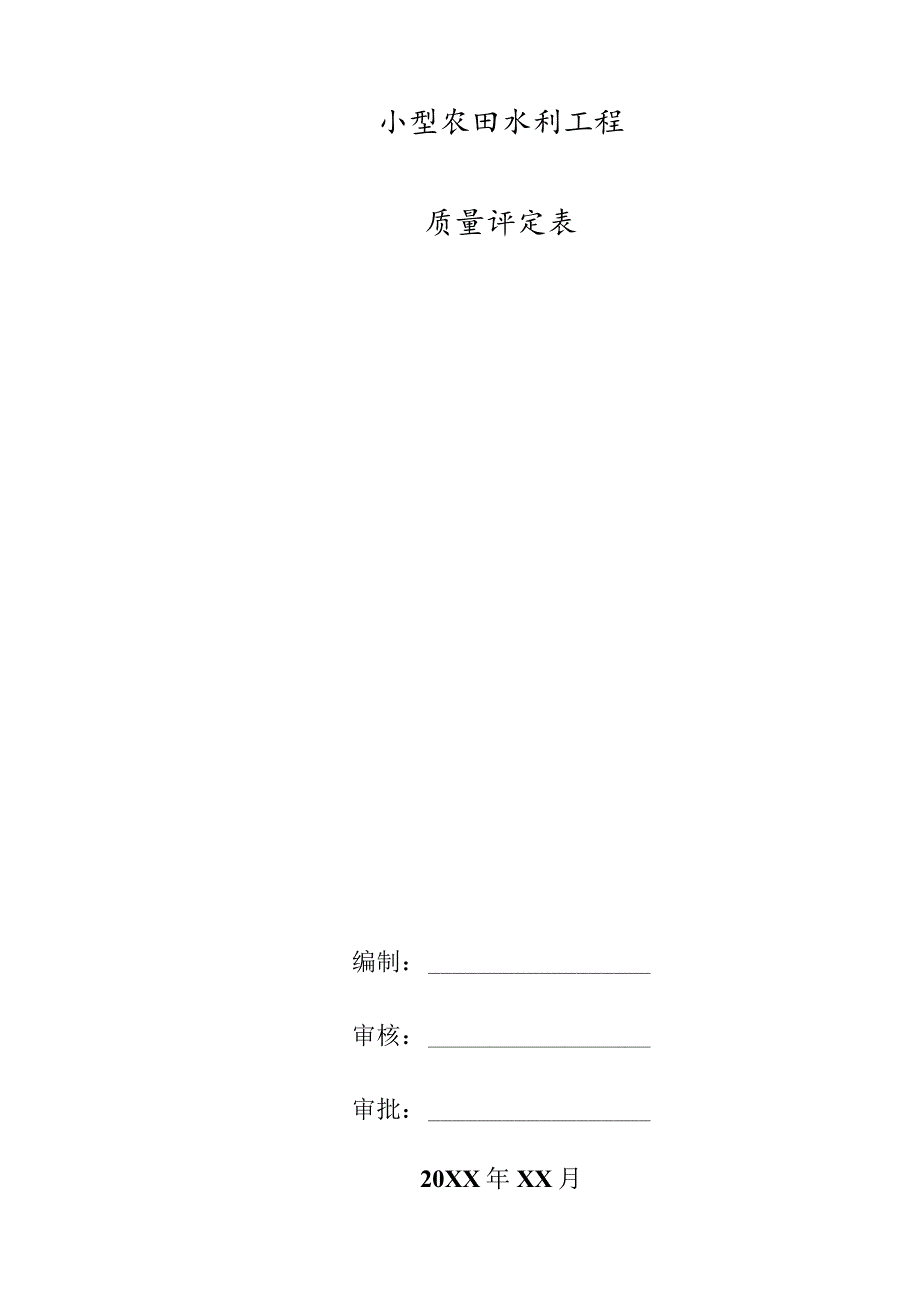

1、小型农田水利工程质量评定表编制：审核：审批：20XX年XX月注水法实验记录工程名称XXX县20xx年小型农田水利重点县建设工程I标段试验日期年月日班号及地段管道内径(mm)管材种类接口种类试验长度(m)工作压力(Mpa)实验压力(Mpa)IOmin降压值(Mpa)允许渗水量(Lmin.km)注水时间(h)侵泡时间(h)稳压时间(min)外观检查试验结论施工单位渭南水利建筑工程有限责任公司项目负责人监理单位延安江河监理有限公司项目负责人设计单位项目负责人建设单位项目负责人小型农田水利工程电机单元工程质量评定表单位工程名称XXX县20xx年小型农用水利重点县建设工程I标段单元工程量分部工程名称第二
2、分部水源工程机电部分施工单位渭南水利建筑工程有限责任公司单元工程名称、部位检验日期年月日项次检查项目质量标准检验记录结论1一般规定国家标准外观无损伤，漆层完好、标志齐全、正确、清楚2接地符合设计要求3轴承温度滚动轴承不超过75T?4电动机电流不超过额定值(I=IlOA)5转到部分检查运转中无振动和响声，运转不应松动和渗漏检验结果共检验项，合格项，其中优良项，优良率%评定意见单元工程质量等级主要检查项目全部符合质量标准，一般检查项目中%符合质量标准。检查项目%达到优良，其中主要检查项目%达到优良测量人年月日施工单位年月日监理单位年月口电气接地装置单元工程质量评定表单位工程名称XXX县20xx年小
3、型农用水利重点县建设工程I标段单元工程量分部工程名称水源工程机电部分施工单位渭南水利建筑工程有限责任公司单元工程名称、部位检验日期年月日项次检查项目质量标准检验记录结论1-般规定接地体和接地线的规格、接地装置的布置均匀符合设计要求。接地工程的隐蔽部分应中间检查和验收，检查、验收记录完整2接地装置敷设符合设计要求3明敷接地线的安装符合设计要求4接地装置的连接符合设计要求5霹雷针（线、带）的接地符合设计要求6接地装置电阻测量接地电阻符合设计要求检验结果共检验项，合格项，其中优良项，优良率%评定意见单元工程质量等级主要检查项目全部符合质量标准，一般检查项目中质量标准。测量人年月日施工单位年月日监理单
4、位年月日小型农田水利工程控制保护装置安装单元工程质量评定表单位工程名称XXX县20xx年小型农HT水利重点县建设工程I标段单元工程量分部工程名称水源工程机电部分施工单位渭南水利建筑工程有限责任公司单元工程名称、部位检验日期年月日项次检查项目质量标准（或允许偏差mm）检验记录结论1基础型钢埋设1.1允许偏差不直度l/n5/全长水平度l/m,5全长1.2接地可靠，型钢顶部应高出抹平面102盘柜安装检查2.1允许偏差垂直度：1.5/m相邻两柜顶部：2水平度：成列盘柜顶部：5不直度：相邻两盘柜边：1成列盘柜面：5两盘柜间隙缝：22.2连接与基础型钢采用螺栓连接，应紧固2.3盘面应清洁，漆层完好，标志应
5、齐全，正确，清晰2.4柜门开关应灵活，周围缝隙小于1.5,门锁应齐全，动作灵活，无卡阻2.5接地盘柜接地牢固，可靠，可动门应用软导线接地，连接可靠3盘上电器安装3.1外观所有电器应完好，附件完全，位置正确，固定牢固3.2继电保护装置应经校验，动作灵敏，准确可靠，整定值正确3.3电器测量仪表应经校验，指示正确3.4信号装置完好，工作可靠，显示准确3.5操作切换开关动作灵活，接触可靠3.6端子板（排）固定牢固，绝良好，标志齐全，清楚3.7小母线平直，固定牢固，接触良好。与带电体电气间隙大于12绝缘电阻大于等于IOM。交流耐压试验IoOOV。lmin应无异常。涂漆漆色符合规范要求。标志牌齐全，标示清
6、楚、正确4二次I5I路4.1连接件回路接线应用铜芯线。电压回路线芯截面积大于等于1.5mn?,电流回路线芯截面积大于等于2.5mm?4.2间隙（或带电体与接地间）带电体间或带电体与接地间电气间隙大于等于4,漏电距离大于等于6项次检查项目质量标准（或允许偏差mm）检验记录结论4二次回路4.3导线及电缆芯线束的排列整齐、美观、横平竖直，不交叉。标志齐全。绑扎固定符合GB50171-92要求4.4配线和接线应符合设计要求。导线不应有接头，绝缘完好，剥切不伤线芯。导线及电缆线芯标志齐全、正确、鲜明、不脱色且字迹清楚。每个端子板的每测接线不得超过两根。导线与电器或端子板连接用螺钉连接牢固4.5二次回路检
7、查可路绝缘电阻大于等于IMC,潮湿地区允午在0.5MQ以上。交流耐压试验1000V,min不出现异常。回路接线正确无误。5端子箱（板）制作安装5.1端子箱制作铁板厚度应为2-3,尺寸符合设计要求.长、宽、高各部尺寸误差小于等于2,对角线误差小于等于1.5,门关合严密，周围缝隙小于1.5,门锁全灵活。5.2端子箱安装固定牢固，密封良好，安装在便于运行检查位置，成列安装的端子箱应排列整齐。5.3端子板安装固定牢固，零件完整齐全、无损伤，绝缘良好，标志齐全，清楚正确。便于更换，接线方便，每个端了每侧接线不得超过2根，接线螺钉固定，所有接线应排列整齐。6模拟运作试验和试运行电器元件及电气回路出现的异常
8、情况己处理，未出现影响正常运行使用的缺陷。电器元件及电气回路均应动作正常。检验结果共检验项，合格项，其中优良项，优良率%评定意见单元工程质量等级主要检查项目全部符合质量标准，一般检查项目质量标准。试验结果测量人年月日施工单位年月日建设监理单位年月日电气接地装置单元工程质量评定表单位工程名称XXX县20xx年小型农用水利重点县建设工程I标段单元1程量分部工程名称水源工程机电部分施工单位渭南水利建筑工程有限责任公司单元工程名称、部位捡验日期年月日项次检杳项目质量标准检验记录结论1一般规定接地体和接地线的规格、接地装置的布置均匀符合设计要求。接地工程的隐蔽部分应中间检查和验收，检查、验收记录完整2接
9、地装置敷设符合设计要求3明敷接地线的安装符合设计要求4接地装置的连接符合设计要求5霹雷针（线、带）的接地符合设计要求6接地装置电阻测量接地电阻符合设计要求检验结果共检验项，合格项，其中优良项，优良率%评定意见单元工程质量等级主要检查项目全部符合质量标准，般检查项目中质量标准。测量人年月H施工单位年月日监理单位年月日电缆线安装单元工程质量评定表单位工程名称XXX县20xx年小型农HT水利重点县建设工程I标段单元工程量分部工程名称水源工程机电部分施工单位渭南水利建筑工程有限责任公司单元工程名称、部位检验日期年月日项次检查项目质量标准检验记录结论1一般规定电缆附件及材料、工器具的型号、规格、数量应符
10、合设计和安装要求。土建工程及防火，灭火设施应符合设计规范并验收合格2电缆支架安装应符合GB50168-92第4章设计要求3电缆敷敷设前检查规格、型号符合设计要求。电缆外观完好，无损伤4电缆敷设应符合GB50168-92第5章设计要求5电缆头制作应符合GB50168-92第6章设计要求6金属护套接地方式及放电间隙（或电阻器）应符合设计要求7外护层试验符合产品技术要求8电缆导体直流电阻测量应符合GB50168-92要求9投入运行前检查电缆排列整齐、无损伤。标志牌应装设齐全、正确、清晰，相色应正确。安装应牢固。接地方式符合设计规定10投入运行中检查电缆带电后终端上部无电晕、放电现象。带负荷后，电缆导
11、体的温度应无异常。电缆护套的感应电压和接地线电流，应符合要求检验结果共检验项，合格项，其中优良项，优良率%评定意见单元工程质量等级主要检查项目全部符合质量标准测量人年月日施工单位年月日监理单位年月日小型农田水利工程工程质量控制资料表工程名称XXX县20xx年小型农田水利重点县建设工程IIl标段建设单位XXX县小型农田水利重点县建设项目办公室总承包单位甘泉县保安建筑有限责任公司分包单位甘泉县保安建筑有限责任公司放线日期天气气温风级经纬仪型号等级及编号水准仪型号等级及编号DSZ2自动安平水Itt仪引进水准点位置水准高程工程0.000工程位置及控制网图示按原基础放线施工单位参加人员监理（建设）单位参
12、加人员施测人员不少于二人测量负责人专业技术人员年月日年月日年月H年月日专业技术负责人年月日总监理工程师（建设单位项目负责人）年月口小型农田水利工程施工测量成果报验单（承包【】测量号）合同名称：XXX县20xx年小型农田水利重点县建设工程In标段合同编号：ZDX-20x-XXNTSL-SG致：延安江河监理有限公司单位工程名称及编码XXX县20xx年小型农田水利重点县建设工程In标段分部工程名称及编码第一分部：机井分部单元工程名称及编码井房工程施测部位施测内容施测单位施测说明承包人复查记录：复检人：日期：年月日附件：承包人：项目经理：H期：年月日（核验意见）监理机构：项目经理：日期：年月日说明：本表一式份，由承包人填写。监理机构审签后，承包人、监理机构、发包人各1份.施工放样报验单（承包【】测量号）合同名称：XXX县20xx年小型农田水利重点县建设工程HI标段合同编号：ZDX-20x-XXNTSL-SG致：延安江河监理有限公司根据施工合同要求，我方已完成的施工放样工作，请贵方核验附件：测量放样资料序号或位置工程或部位名称放样内容备注
