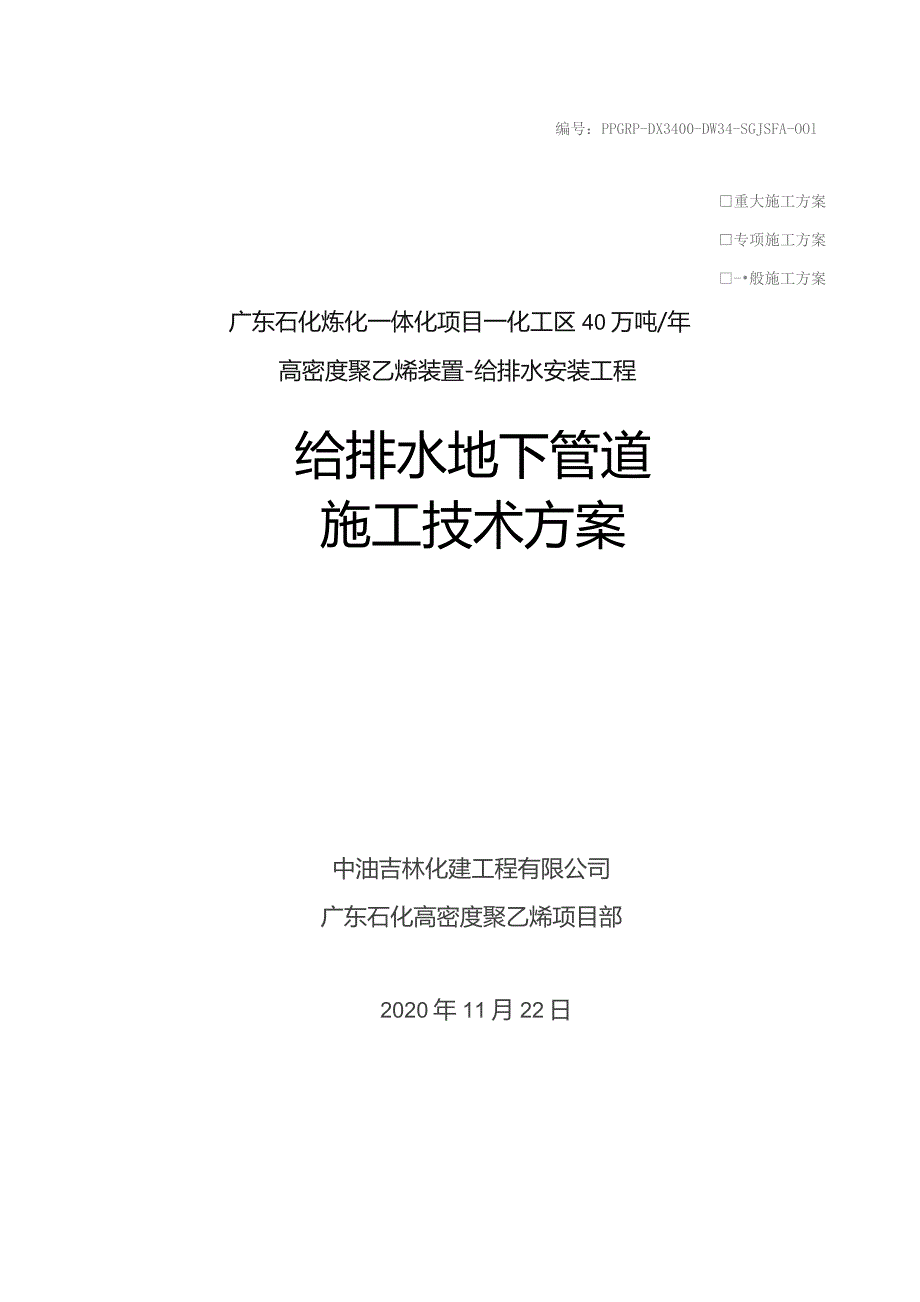

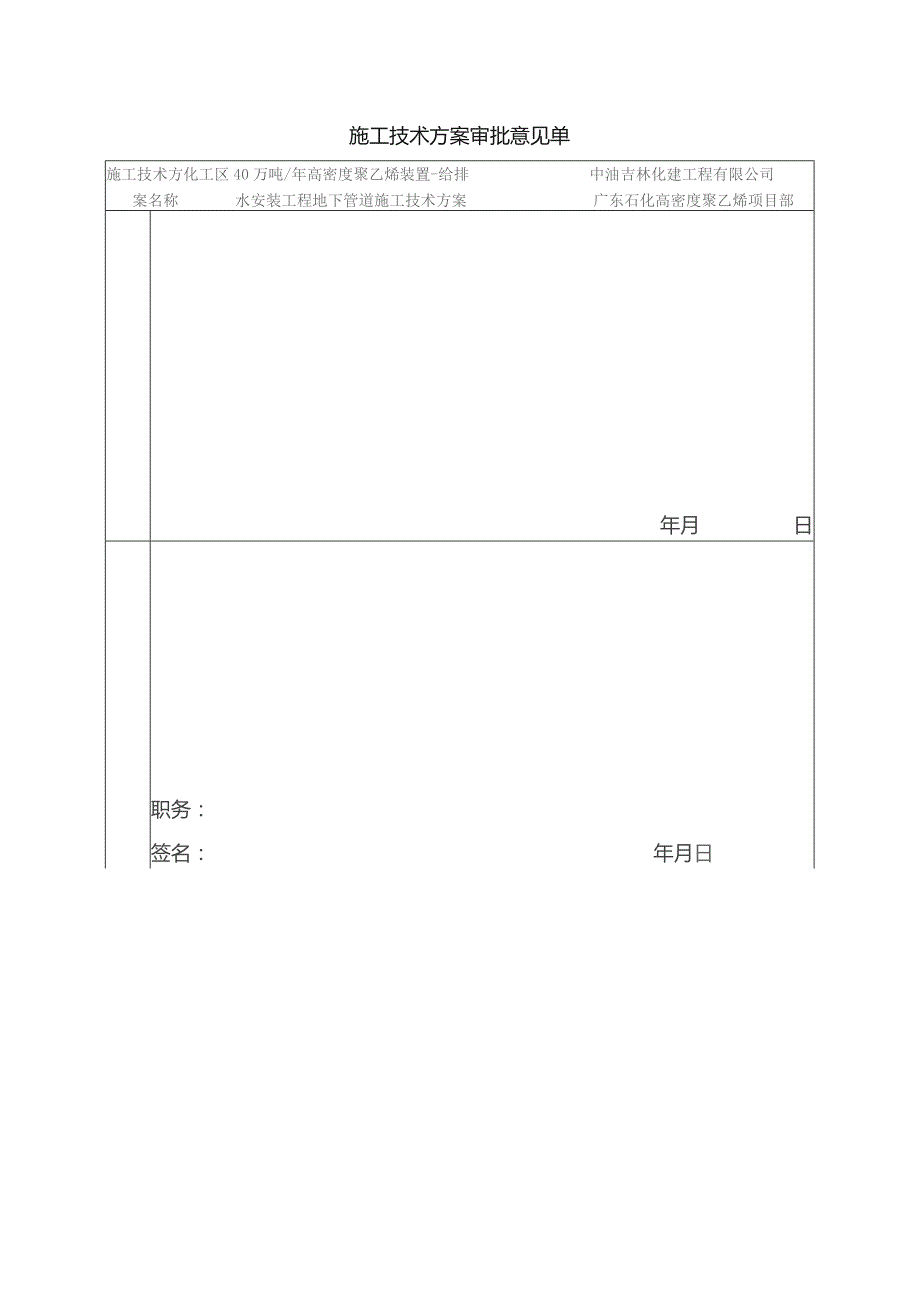

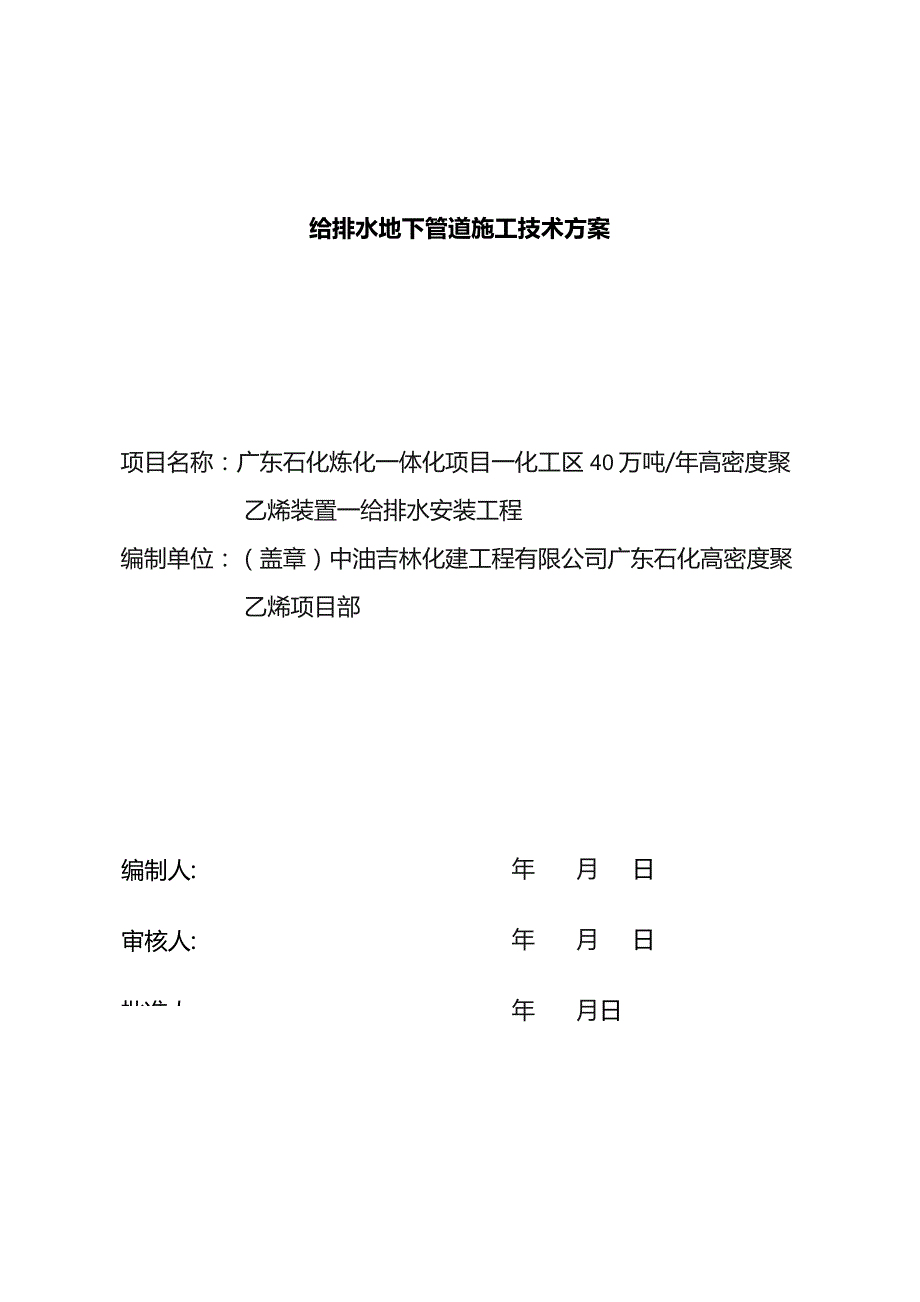

1、编号：PPGRP-DX3400-DW34-SGJSFA-OOl重大施工方案专项施工方案-般施工方案广东石化炼化一体化项目一化工区40万吨/年高密度聚乙烯装置-给排水安装工程给排水地下管道施工技术方案中油吉林化建工程有限公司广东石化高密度聚乙烯项目部2020年11月22日给排水地下管道施工技术方案项目名称：广东石化炼化一体化项目一化工区40万吨/年高密度聚乙烯装置一给排水安装工程编制单位：（盖章）中油吉林化建工程有限公司广东石化高密度聚乙烯项目部编制人:审核人:批准人:年月日年月日年月日施工技术方案审批意见单施工技术方化工区40万吨/年高密度聚乙烯装置-给排中油吉林化建工程有限公司案名称水安装工
2、程地下管道施工技术方案广东石化高密度聚乙烯项目部年月日职务：签名：年月日批准见职务：签名：年月日目录第一章编制依据1第二章施工内容及要求2第一节施工内容概述-2第二节主要工程量2第三节施工要求2第四节施工安排3第三章施工准备4第一节现场准备4第二节技术准备4第四章施工方法5第一节施工工序5第二节施工方法6第五章质量检验24第一节质量方针24第二节总体质量目标24第三节工程质量目标-24第四节质量管理目标24第五节项目质量管理组织机构24第六节质量管理体系相关机构及岗位职责25第七节质量通病预防措施26第八节质量检验计划29第六章HSE措施30第一节HSE技术措施30第二节工作风险分析(JSA)
3、32第三节风险消减措施40第七章施工进度计划要求*第八章资源需求计划44第一节人力资源计划44第二节施工机具使用计划45第三节施工措施用料计划46第四节检验试验设备和测量器具使用计划46附表一：地下排水工程建设项目质量控制矩阵表47附表二：广东石化炼化一体化项目地下管道施工进度计划48第一章编制依据1.工程建设有关的法律、法规和文件中华人民共和国国务院令第279号建设工程质量管理条例中华人民共和国安全生产法中华人民共和国消防法中华人民共和国水污染防治法中华人民共和国固体废物污染环境防治法中华人民共和国环境噪市污染防治法2.现行有关标准、规范埋地钢质管道聚乙烯防腐层GB/T23257钢质管道聚烯
4、煌胶粘带防腐层技术标准SY/T0414钢制管道液体环氧涂料内防腐层技术标准SY/T0457未涂装过的钢材表面和全面清除原有涂层后的钢材表面锈蚀等级和处理等级GB/T8923.1-2011石油化工工程防渗技术规范GB/T50934-2013防渗工程设计统一规定给排水管道工程施工及验收规范GB50268-2008工业金属管道工程施工规范GB50235-2010现场设备、工业管道焊接工程施工规范GB50236-2011工业金属管道工程施工质量验收规范GB50184-2011现场设备、工业管道焊接工程施工质量验收规范GB50683-2011石油化工非金属管道工程施工质量验收规范GB50690-2011
5、消防给水及消火栓系统技术规范GB50974-2014国家建筑给排水标准图集3.设计文件3.1中石油吉林化工工程有限公司设计的广东石化炼化一体化项目40万吨/年高密度聚乙烯装置给排水管线平面图、给排水管线纵断面图、给排水管线分解图。3.2中石油吉林化工工程有限公司的标准图集。3.3地下管网设计说明书。*化工区40万吨/年高密度聚乙烯装置-给排水地下管道施工技术方案第二章施工内容及要求第一节施工内容概述一、分部（分项）工程或专项工程施工内容1.1井室建筑安装工程测量放线、土方开挖、钢筋工程、模板工程、混凝土工程、土方回填。1.2管道安装工程管道材料检验、管道内外防腐及补口、管道加工、管道焊接（热熔
6、）、管道安装。二、工期要求开工口期:2020年12月（H日。交工口期；2021年03月30日。三、施工范围地卜管道的井室建筑安装、管道安装。第二节主要工程量表2.1：主要工程量表本工程，施工图纸由中石油吉林化工工程有限公司设计。管道约为2439米,焊接当量约为7865D1,共10个系统管线。土方量约13657m序号系统名称材质单位数量当量数I生活给水系统（PTlOSRPE米77812高压生产给水系统（IW2）Q235B米621033高压消防给水系统（FW2）Q235B/20#米88033084循环水给水系统（CWS）Q235B米397685循环水回水系统（CWR）Q235B米447686生活污
7、水系统（SD）PP-H/UPVC米701217生产污水系统（OW）20#+EPOXYLINED(COALTAR)/20#米2603968污染雨水系统（CRD）Q235B+EPOXYLINED(C0ALTAR)/20#+EPOXYLined(COALTAR)/20#米99524389清净雨水系统（RW）Q235B米84810事故污水系统（EWW）Q235B米33611井室钢制座12/12井室钢筋碎座58/第三节施工要求3.1井室建筑安装3.1.1.土方施工，根据工程测量放线的结果和基础施工图纸，确定出基础基坑开挖的边线，并用白灰洒出开挖边界线，开挖时按照白灰线开挖，测量人员随时检测挖土标高，严禁
8、超挖。3.1.2.钢筋工程，受力钢筋的混凝土保护层厚度按照设计要求。3.1.3.模板工程，模板及其支撑拆除的顺序原则为：后支先拆，先支后拆。3.1.4.混凝土工程，应分层浇筑，保证上下层之间不留施工缝，每层混凝土的厚度为20030Omnu3.2管道安装3.2.1管材及管件的验收，根据质量证明文件对到货的实物进行验收，包括到货数量、外观质量、尺寸和厚度检测、按照质检员提出的检验项目进行的检验。3.2.2阀门检验，对到货的阀门进行验收，逐台进行壳体压力试验和密封试验。3.2.3管道防腐，所有埋地的碳钢管道均做外防腐，采用环氧煤沥青冷缠带防腐层，按特加强级设计。生产污水管道、污染雨水管道、后期雨水管
9、道需要做内防腐，采用无溶剂型环氧沥青防腐涂料，按加强级设计。3.2.4管道加工，加工前应仔细核对图纸和现场到货管材的尺寸、规格、材质，核对无误后，方可下料加工。3.2.5管道焊接，金属管道应按焊接作业指导书进行，非金属管道应按技术方案执行，焊接完成后，应将管段封闭。3.2.6管道安装，井室安装己完成，并交接给工艺专业。管道安装前应先测最复测坐标、标高，安装完成的管段下方要垫砂袋，侧面要采用临时加固措施，防止管段下沉和位移。3.2.7管道试压，管道试压要按试压包执行，试压前要逐项确认试压检查确认表中的内容。检查无误后，方可试压。3.2.8不具备进行水压试验条件的管道可用煤油检测焊口替水压试验。第
10、四节施工安排1.施工区域：先西侧，再东侧，再北侧，最后施工中心区域内的地管。2.施工程序：测量放线、管沟开挖、井室现浇（管道预制）、管道安装、管道压力试验（闭水试验）、焊口防腐补口、管沟回填3.施工顺序：循环冷却水管线（CWS/CWR）2020-12-01至2020-12-18事故污水管线（EW）2020-12-07至2020-12-25清净雨水管线（RW）2020-12-07至2020-12-25生产污水管线（OW）2020-1270至2021-01-02高压消防给水管线（FW2）2020-12-10至2021-01-23污染雨水管线（CRD）2020T2T0至2021-02-05生活给水管
11、线（PTW）2020T2T5至2020T2T9生活污水管线（SD）2020-12-15至2020-12-27高压生产给水管线（IW2）2020T2T7至2020T2-20第三章施工准备第一节现场准备1.1施工现场己达到四通一平，障碍物清理完毕。1.2施工人员已经准备就位，岗前培训完成，施工机械己经进场，并检验合格，保养完毕。1.3施工现场的临时暂设己按项目部的要求布置完毕。1.4施工临时用电和用水按照施工部署布置完毕，并具备使用条件。1.5焊工进场考试己经完成。1.6计量器具已经进场并报验合格，处于检定期限内。第二节技术准备2.1施工方案编制、审批完，施工图纸会审完。2.2进场材料验收合格，且
12、复验合格。2.3施工人员施工前熟悉施工图及方案，相关技术培训完毕且考核合格。2.4施工前完成对作业人员的施工安全、技术交底。2.5安装施工图纸核对完毕，如有问题，并处理完毕。 包化工区40万吨/年高密度聚乙烯装置-给排水地下管道施工技术方案第四章施工方法第一节施工工序5第二节施工方法2.1井室建筑安装工程2.1.1测量放线使用土建专业的己经测量好的控制桩。重点是井室的布点测量以及管道中心线的定位测量。根据现场己有的控制点准确放出管沟开挖线，做好定位测量记录。2.1.2土方工程2.1.2.1基本要求1、挖掘作业实行作业许可，所有的机械挖掘作业以及地面挖掘深度超过0.5m的作业，应办理挖掘作业许可
13、证（见附表2）（后附挖掘作业区域示意图和JSA等相关文件），经批准后方可正式开始挖掘施工；挖掘作业许可证的有效期限一般不超过一个班次，最长不得超过7天。对一些危险性较大的挖掘作业（包括但不限于，如：临近建筑结构、存在地下设施、危险化学品生产存放区域等）不得超过-个班次。无挖掘作业许可证不得进行挖掘作业。挖掘作业许可证由申请单位保存至项目竣工。2、挖掘作业前，承包商应根据设计文件，检查地下己有的设施，如电气电缆、通讯电缆、排水沟、地下管道等情况，并进行工作前安全分析（JSA）,根据分析结果，确定应采取的相关措施。地下己有设施位置必须在现场做好标记、标识。3,开挖深度超过3ib（含3m）或虽未超过
14、3m但地质条件和周边环境复杂的基坑（槽）支护、降水工程和开挖深度超过3m（含3m）的基坑（槽）的土方开挖工程，应编制安全专项方案，经监理单位审查后报PMT、工程管理部、HSE中心备案。开挖深度超过5m（含5m）的基坑（槽）的土方开挖、支护、降水工程、或不超过5m,地质条件和地下管线、电缆复杂的基坑（槽）的土方开挖、支护、降水工程，编制的安全专项施工方案要经过专家论证.作业过程严格按方案执行。4,施工人员作业前必须经过安全技术交底，并认真作好安全技术交底记录。对地下情况复杂、危险性较大的挖掘项目，施工区域主管单位根据情况，组织电力、生产、设备、消防和隐蔽设施的主管单位联合进行现场地下设施交底，根据施工区域地质、水文、地下管道、埋地电力电缆、永久性标桩、地质和地震部门设置的长期观测孔等情况，向施工单位提出具
