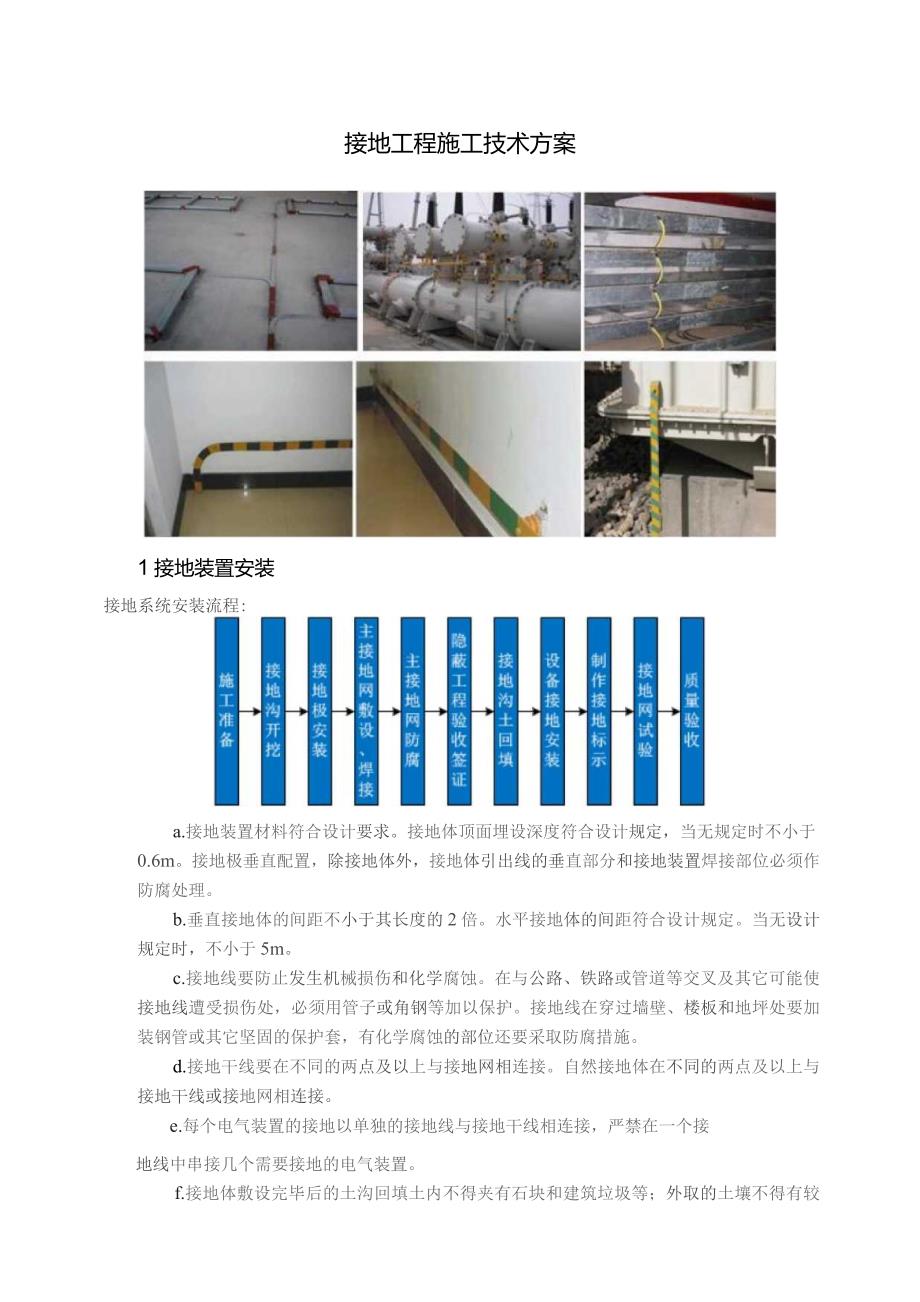

接地工程施工技术方案.docx_第1页
第1页 / 共9页
接地工程施工技术方案.docx_第2页
第2页 / 共9页

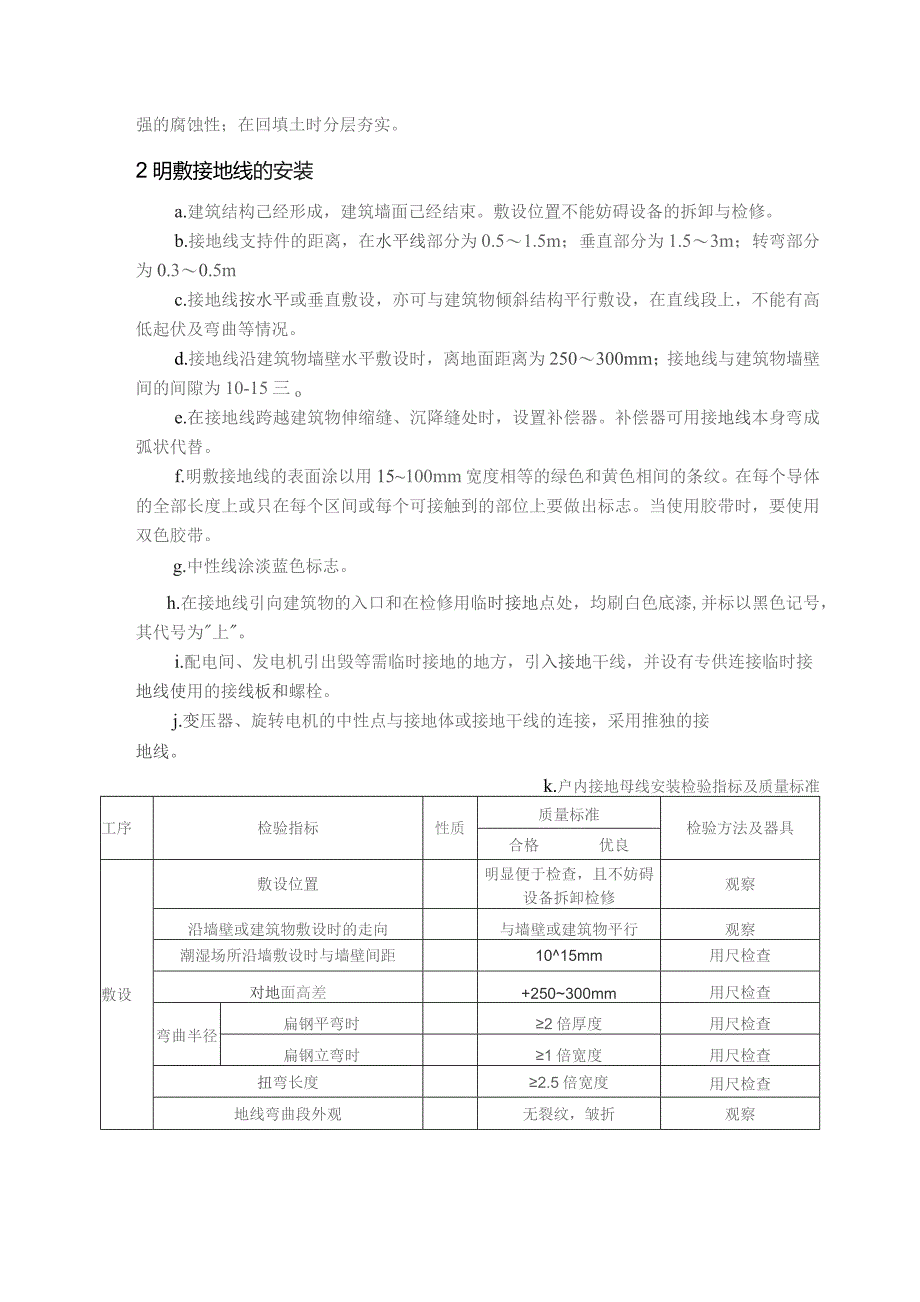

接地工程施工技术方案.docx_第3页
第3页 / 共9页

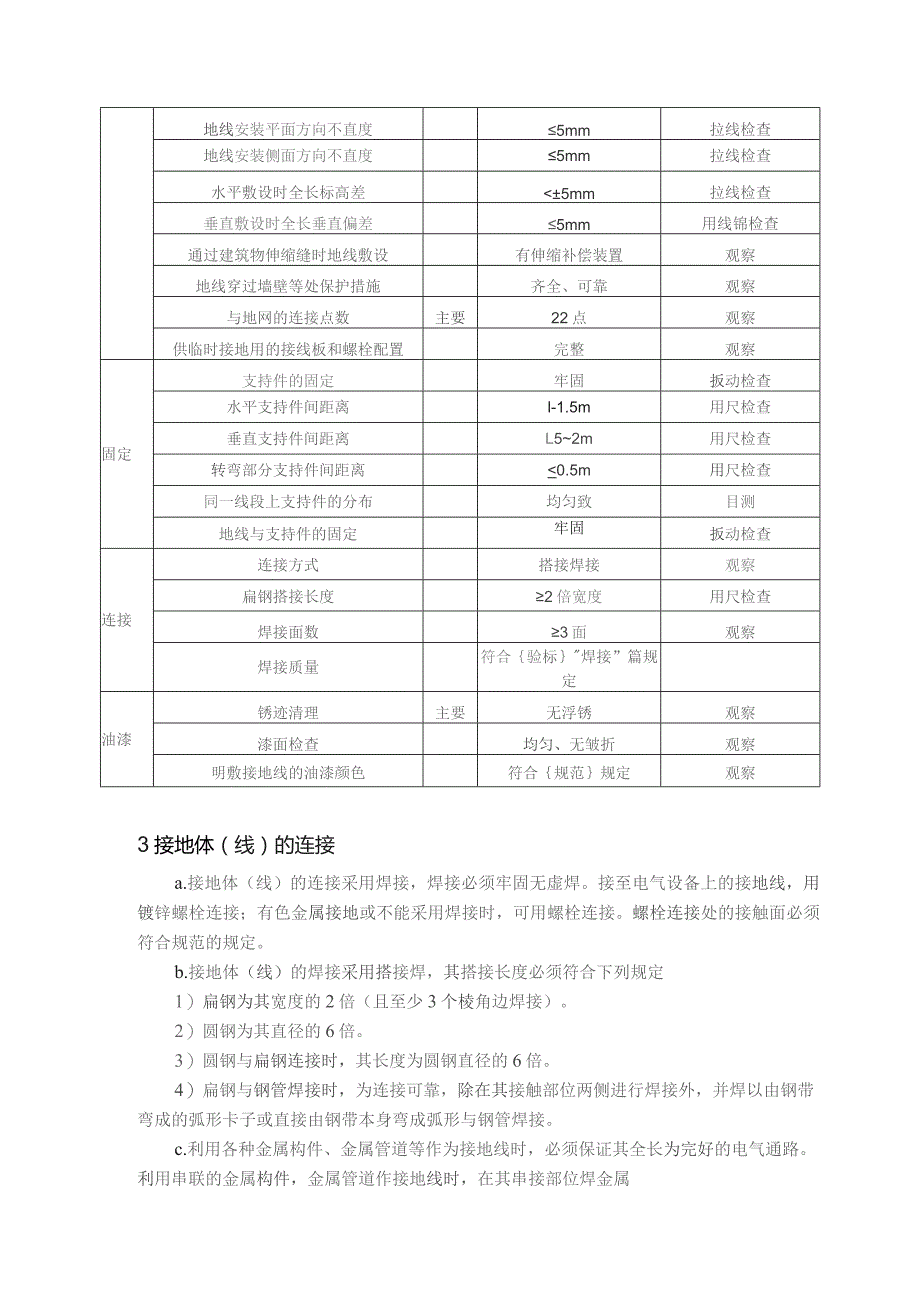

接地工程施工技术方案.docx_第4页
第4页 / 共9页
接地工程施工技术方案.docx_第5页
第5页 / 共9页
接地工程施工技术方案.docx_第6页
第6页 / 共9页
接地工程施工技术方案.docx_第7页
第7页 / 共9页
接地工程施工技术方案.docx_第8页
第8页 / 共9页
接地工程施工技术方案.docx_第9页
第9页 / 共9页
亲,该文档总共9页,全部预览完了,如果喜欢就下载吧!
资源描述

《接地工程施工技术方案.docx》由会员分享,可在线阅读,更多相关《接地工程施工技术方案.docx(9页珍藏版)》请在第壹文秘上搜索。

1、接地工程施工技术方案1接地装置安装接地系统安装流程:a.接地装置材料符合设计要求。接地体顶面埋设深度符合设计规定,当无规定时不小于0.6m。接地极垂直配置,除接地体外,接地体引出线的垂直部分和接地装置焊接部位必须作防腐处理。b.垂直接地体的间距不小于其长度的2倍。水平接地体的间距符合设计规定。当无设计规定时,不小于5m。c.接地线要防止发生机械损伤和化学腐蚀。在与公路、铁路或管道等交叉及其它可能使接地线遭受损伤处,必须用管子或角钢等加以保护。接地线在穿过墙壁、楼板和地坪处要加装钢管或其它坚固的保护套,有化学腐蚀的部位还要采取防腐措施。d.接地干线要在不同的两点及以上与接地网相连接。自然接地体在

2、不同的两点及以上与接地干线或接地网相连接。e.每个电气装置的接地以单独的接地线与接地干线相连接,严禁在一个接地线中串接几个需要接地的电气装置。f.接地体敷设完毕后的土沟回填土内不得夹有石块和建筑垃圾等;外取的土壤不得有较强的腐蚀性;在回填土时分层夯实。2明敷接地线的安装a.建筑结构己经形成,建筑墙面己经结束。敷设位置不能妨碍设备的拆卸与检修。b.接地线支持件的距离,在水平线部分为0.51.5m;垂直部分为1.53m;转弯部分为0.30.5mc.接地线按水平或垂直敷设,亦可与建筑物倾斜结构平行敷设,在直线段上,不能有高低起伏及弯曲等情况。d.接地线沿建筑物墙壁水平敷设时,离地面距离为250300

3、mm;接地线与建筑物墙壁间的间隙为10-15三oe.在接地线跨越建筑物伸缩缝、沉降缝处时,设置补偿器。补偿器可用接地线本身弯成弧状代替。f.明敷接地线的表面涂以用15100mm宽度相等的绿色和黄色相间的条纹。在每个导体的全部长度上或只在每个区间或每个可接触到的部位上要做出标志。当使用胶带时,要使用双色胶带。g.中性线涂淡蓝色标志。h.在接地线引向建筑物的入口和在检修用临时接地点处,均刷白色底漆,并标以黑色记号,其代号为上。i.配电间、发电机引出毁等需临时接地的地方,引入接地干线,并设有专供连接临时接地线使用的接线板和螺栓。j.变压器、旋转电机的中性点与接地体或接地干线的连接,采用推独的接地线。

4、k.户内接地母线安装检验指标及质量标准工序检验指标性质质量标准检验方法及器具合格优良敷设敷设位置明显便于检查,且不妨碍设备拆卸检修观察沿墙壁或建筑物敷设时的走向与墙壁或建筑物平行观察潮湿场所沿墙敷设时与墙壁间距1015mm用尺检查对地面高差+250300mm用尺检查弯曲半径扁钢平弯时2倍厚度用尺检查扁钢立弯时1倍宽度用尺检查扭弯长度2.5倍宽度用尺检查地线弯曲段外观无裂纹,皱折观察地线安装平面方向不直度5mm拉线检查地线安装侧面方向不直度5mm拉线检查水平敷设时全长标高差5mm拉线检查垂直敷设时全长垂直偏差5mm用线锦检查通过建筑物伸缩缝时地线敷设有伸缩补偿装置观察地线穿过墙壁等处保护措施齐全、可靠观察与地网的连接点数主要22点观察供临时接地用的接线板和螺栓配置完整观察固定支持件的固定牢固扳动检查水平支持件间距离l-1.5m用尺检查垂直支持件间距离L52m用尺检查转弯部分支持件间距离6mm地下埋设8mm扁钢截面屋内24mm2屋外48mm2地下埋设48m112接地螺栓规格设备容量IOKW以上M12用尺检查510KWMlO5KW以下M6按钮、灯具、小型开关等
