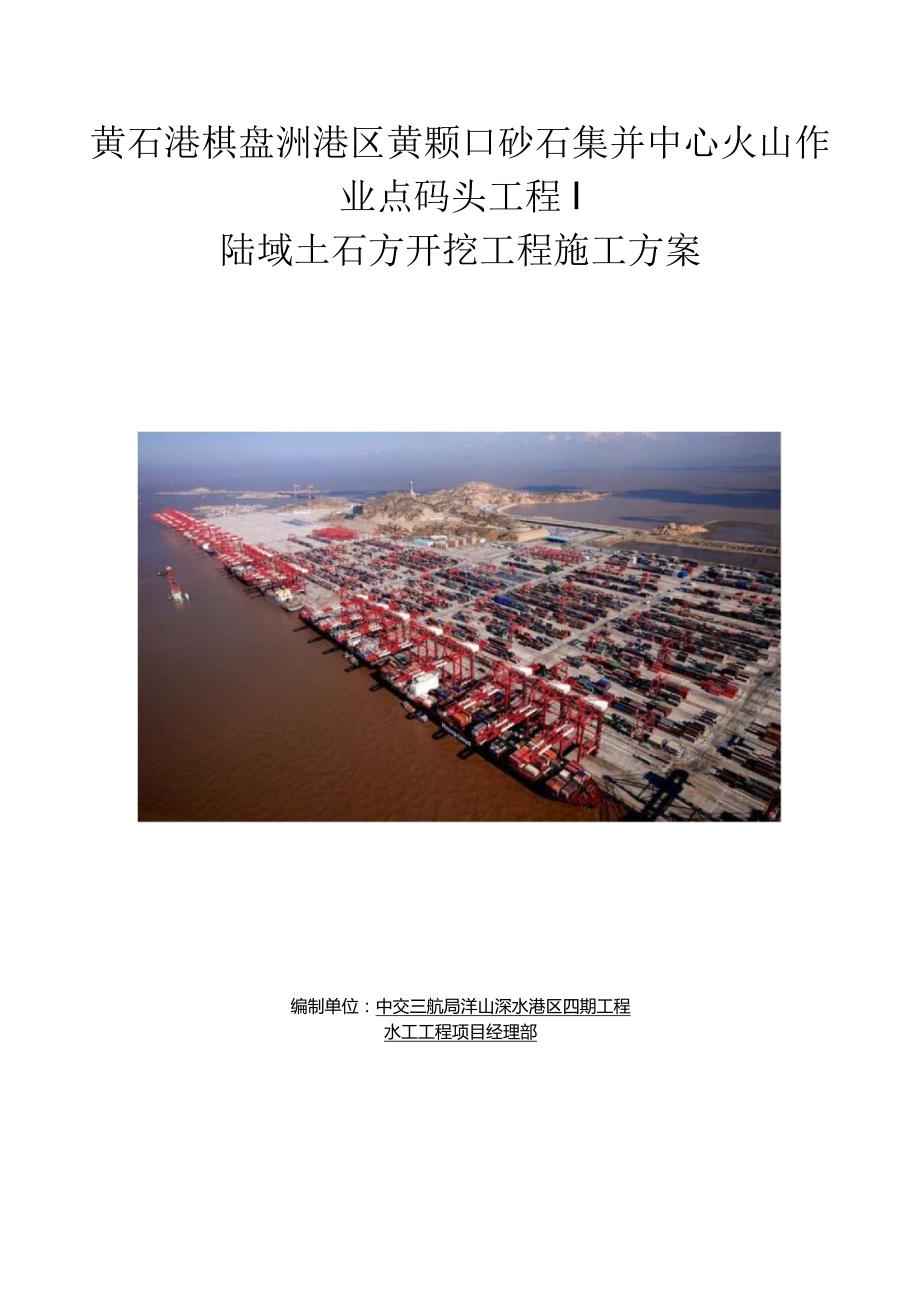

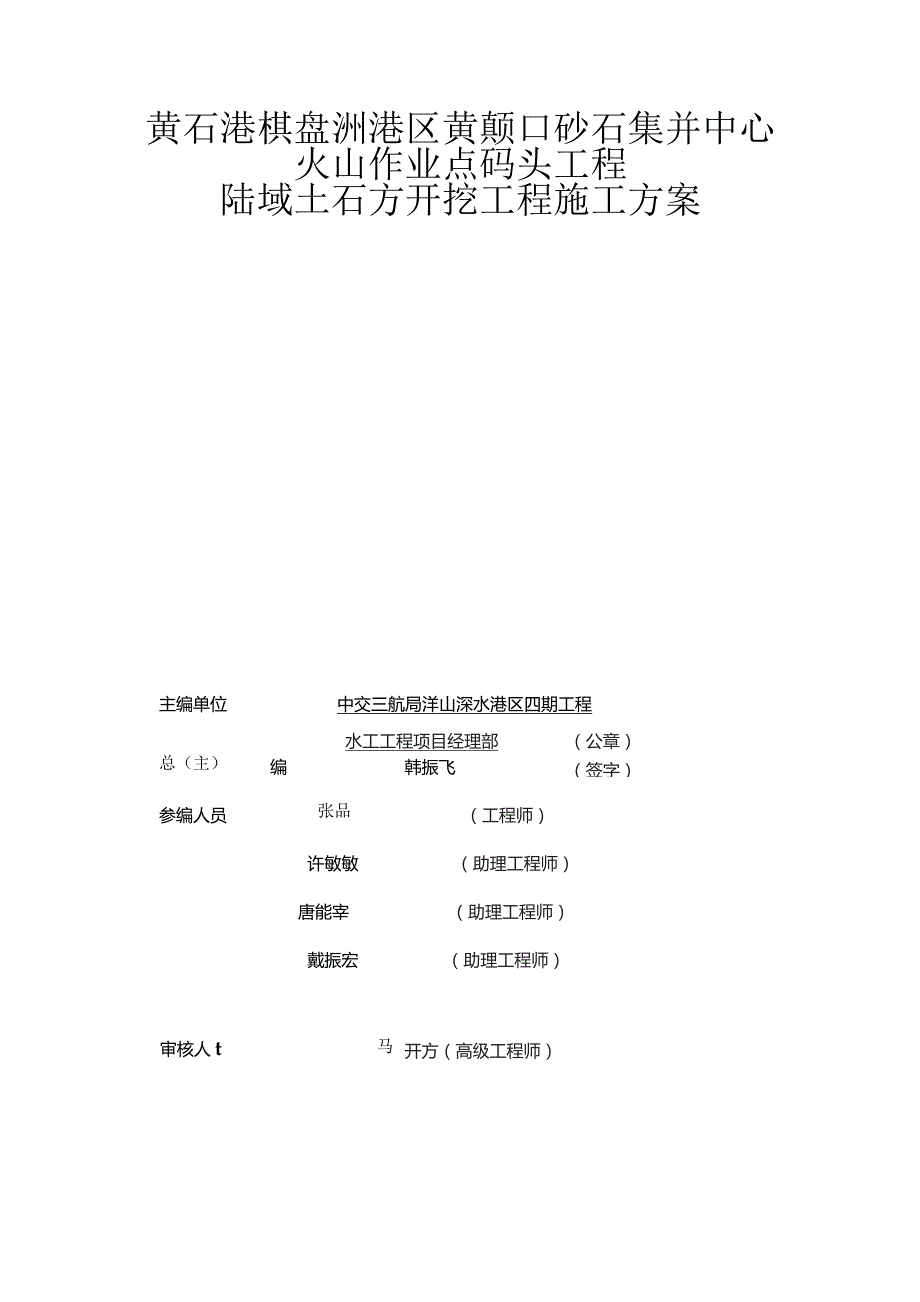

1、黄石港棋盘洲港区黄颗口砂石集并中心火山作业点码头工程I陆域土石方开挖工程施工方案编制单位:中交三航局洋山深水港区四期工程水工工程项目经理部黄石港棋盘洲港区黄颠口砂石集并中心火山作业点码头工程陆域土石方开挖工程施工方案主编单位中交三航局洋山深水港区四期工程水工工程项目经理部总(主)编韩振飞(公章)(签字)参编人员张品(工程师)许敏敏(助理工程师)唐能宰(助理工程师)戴振宏(助理工程师)审核人t马开方(高级工程师)目录第一章工程概况11.I工程简况11.2区域构造及地形地貌11,3水文气象31.4地质工程41.5工程量9第二章施工编制依据102.1编制依据及主要规范10第三章施工总体部署113.1

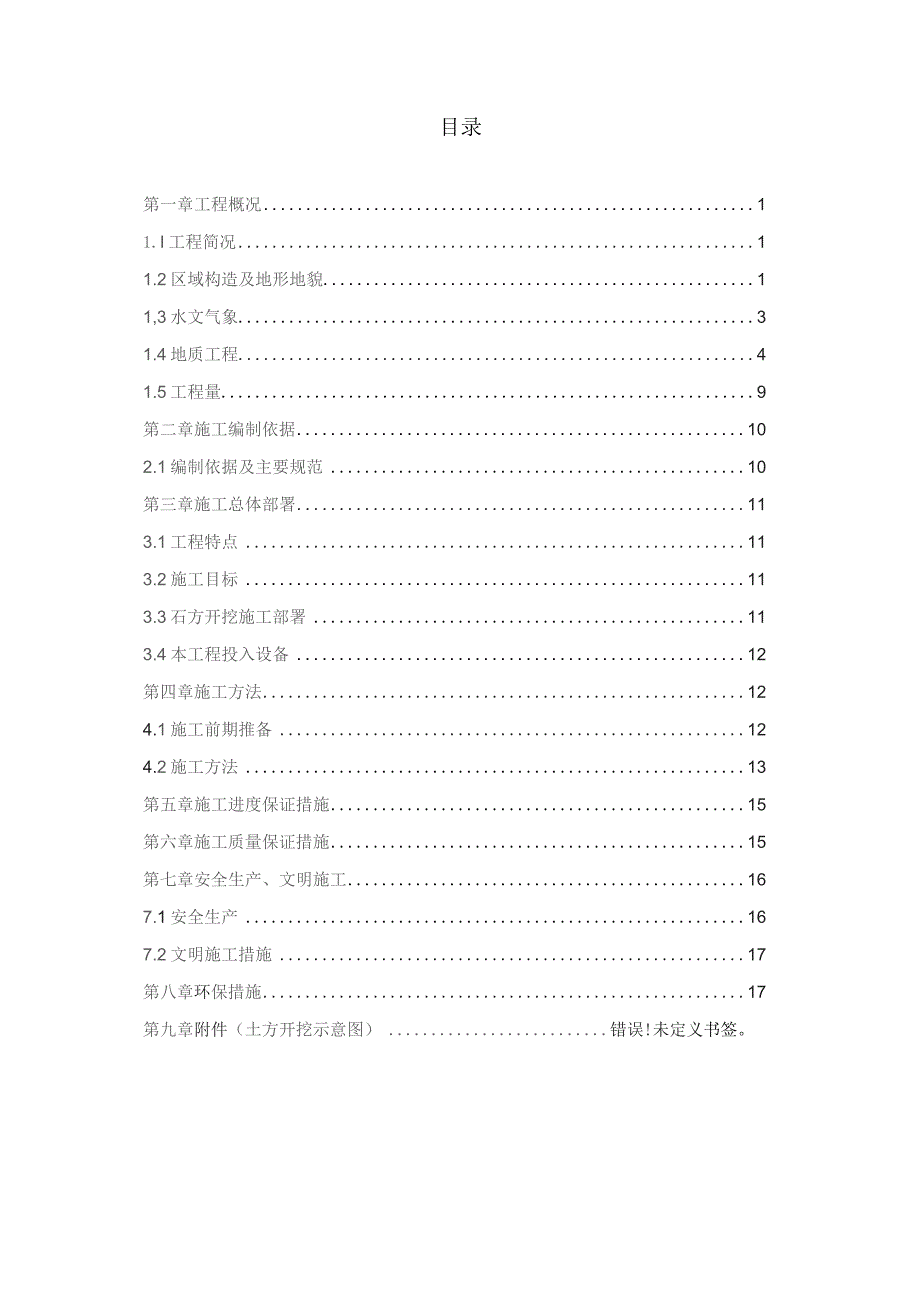

2、工程特点113.2施工目标113.3石方开挖施工部署113.4本工程投入设备12第四章施工方法124.1施工前期推备124.2施工方法13第五章施工进度保证措施15第六章施工质量保证措施15第七章安全生产、文明施工167.1安全生产167.2文明施工措施17第八章环保措施17第九章附件(土方开挖示意图)错误!未定义书签。第一章工程概况1.1工程简况1、工程名称:黄石港棋盘洲港区黄颗口砂石集并中心火山作业点码头工程。2、建设单位:3,设计单位:长江航运规划设计院。4、监理单位:湖北鄂东矿投港口物流有限公司。5、施工单位:东方天河建有限公司项目经理部6、工程地点:黄石港棋盘洲港区黄赖口砂石集并中心
3、火山作业点码头。7、合同造价:黄石港棋盘洲港区黄颗口砂石集并中心火山作业点码头工程工程可行性研究阶段投资估算按两个方案编制:其中一方案估算总价值为83021.67万元;二方案估算总价值为66996.24万元。建设投资中企业自筹资金占40%,其余通过银行贷款。8、工程基本情况:本工程建设6个5000吨级泊位,为2个黄砂进口、4个碎石出口泊位,设计总吞吐量为2180万吨/年,后方陆域占地面积202.7亩,配置相应装卸机械设备,建设后方陆域库场、供电、照明、通信、给排水、消防、土建、环保等配套设施。1.2区域构造及地形地貌地形、地貌及工程泥沙(1)地形、地貌黄石地处幕阜山北侧,地形总的趋势是西南高、
4、东北低,由西南向东北倾斜,为幕阜山向长江河床冲积平原过渡地带,辖地内多低山。余家湾一带长江防汛大堤外地势为缓坡,地形坡度介于10。30。,北侧临江面坡向约30。45。左右,地貌单元属长江阶地与低山丘陵过渡地带。勘察场地位于黄石市黄飘口港区,江底地势有一定起伏,地貌单元属长江河流冲积地貌。(2)河道演变分析拟建工程位于黄石河段崭春水道右岸。河道概况崭春水道上起下棋盘洲,下至猴儿矶,全长17km,该水道自上而下逐渐展宽,右岸有李家洲边滩生成,滩体宽大,深槽居左,河宽2700m,右岸李家洲边滩与江心洲(薪州潜洲)相连,左岸薪州码头一带近岸侧有济公石、凤凰山矶头、钓鱼台及护岸乱石等碍航物(钓鱼台距岸约
5、200m),薪州属潜洲,1998年后逐渐向右岸并拢发展演变为边滩,潜洲上部冲淤变化较大,洲尾变化相对较为稳定,深槽沿靠左岸侧。长江主流沿左岸薪春湾而下,至薪州凤凰山受节点挑流作用,主流由左向右逐渐过渡,在下游黄赖口处,主流顶冲右岸,然后沿右岸下行至猴儿矶,该段河宽约1700m河道近期演变薪春水道由叶家湾至挂河口的顺直段及挂河口至黄颖口的微弯段组成,总体河势基本稳定。河段深泓沿着左岸由叶家湾下行至挂河口,然后沿着挂河口至黄颗口微弯段的凹岸下行,2003年以来,叶家湾至挂河口顺直段深泓左右摆动,摆动幅度在O150m;挂河口至钓鱼台的微弯段深泓基本稳定,而钓鱼台至黄颠口段深泓随着右岸李家洲边滩滩尾冲
6、刷后退而发生右摆。薪春水道左岸历年来Om岸线基本稳定,右岸自叶家湾至李家洲段Om岸线基本稳定,历年变化很小,而李家洲以下江面逐渐展宽,并在李家洲至黄颗口段出现李家下洲边滩,边滩长度较长,随着三峡水库蓄水后下游河段来沙量的减少,李家下洲边滩冲刷后退明显,随之右岸Om岸线有所冲刷,岸线不稳定。受两岸山体控制,薪春水道历年5m深槽上下贯通且基本稳定,5m深槽有右摆扩宽的变化趋势,其中,左岸的5m等深线右摆幅度不大,而右岸5m等深线右摆明显,这与右岸的李家洲边滩发生冲刷后退有关。受近期李家洲边滩冲刷后退、右侧倒套冲深发展,同时上深槽右摆、放宽段河心淤积形成浅滩,加之近几年放宽段边滩滩面有冲刷迹象,萌春
7、水道随着三峡工程蓄水影响逐步增强的影响,该水道将会出现多槽分流的局面,航道条件将恶化,因此,长江航道局计划采取措施守护李家洲边滩,限制主流右摆,稳定滩槽格局。薪春水道左岸为顺直微弯河段的凹岸,历年来岸线基本稳定,右岸自肖家渡至李家洲段岸线基本稳定,历年变化很小。随着三峡水库蓄水后下游河段来沙量的减少,李家下洲边滩冲刷后退明显,随之右岸Om岸线有所冲刷,右摆明显,Om岸线不稳定O河演小结综上所述,薪春水道因受众多山地、矶头控制,特有的边界条件,近期河势基本稳定,河床演变主要表现在局部岸线的冲淤变化,特别是李家洲边滩的冲刷后退、右侧倒套冲深发展,待长江航道局对薪春水道进行航道整治后,薪春水道今后相
8、当长时间的平面形态和主流将保持长期稳定态势。三峡工程建成后,由于水沙条件的改变,清水下泄,将使坝下游河段来水来沙条件发生较长时期的重新调整。一段时期内,本工程河段河床可能发生冲刷。而受两岸节点以及防洪工程等边界条件制约,总的河势格局不会发生大的变化。火山作业点位于黄赖口猴儿矶段,Om岸线基本稳定,5m、IOm等深线无明显变化,5m深槽近岸,深槽右缘距岸50150m,岸线平顺,水深条件优良,适宜建设码头工程。1.3气象与水文条件1.3.1气象工程河段属北亚热带湿润的季风气候区,四季分明,雨量充沛,气候温和,光照充足。根据河段附近黄石市近50年的黄石气象站资料统计分析(黄石气象站位于黄石港大泉路)
9、,主要气象特征值如下:(1)气温多年平均气温:16.8极端最高气温:40.3极端最低气温:-H0C(2)降水多年平均降雨量:1382.6mm多年最大降雨量:2060.0mm日最大降雨量:204mm(1954年6月25日)年平均降雨天数:13Od左右年平均降雪天数:8d左右最大积雪厚度:23Cm(1977年元月下旬)年平均降雨天数(N25mm):13.Id(3)风多年平均风速:1.9m/s日最大风速:17m/s春夏秋季多为东南风,冬季多为西北风。常风向东南风,频率11%0大于等于6级风的年平均天数为15do(4)雾年平均雾R7.6d年最多雾日28d,最少雾日6d,延时一般不超过4h。(5)雷暴全
10、年雷暴雨日数:42.4da,多出现在春夏季。(6)湿度多年平均相对湿度为78%,1月平均相对湿度75%,7月平均相对湿度83%01.2.2水文(1)径流、泥沙黄石河段的径流和泥沙主要来源于上游长江干流,由于汉口至黄石河段间无较大支流入汇,因此汉口站水沙资料可代表本河段的水沙特征。基准)特征水位工程河段上游设有黄石水位站,距拟建工程约35km,下游设有武穴水位站,距拟建工程约37km,两站均有多年实测资料,可以作为工程河段水位分析的基本站点。汉口、黄石及武穴站水位特征值见表1-2-2,多年月平均水位见表23.09 ( p = 2%)l-2-3建设点设计水位表表1-2-3建设点设计高水位设计低水位
11、火山作业区6|56(当地航行基面)汉口、黄石ZZ武穴站N:位特征值统计表表1-2-2站名多年平均历史最高日期万史最低日期统计年份汉口16.7127.61954.8.187.981865.2.419442016年黄石14,2224.521954.8.196,811961.2.41954-2016年武穴13.8822.181998.8.26.071961.2.31954-2004年1.4工程地质根据南京大学建筑规划设计研究院有限公司2017年10月编制的黄石市砂石集并中心黄颠口港区火山作业点岩土工程勘察报告(可行性研究阶段),本工程地质条件如下:1.4.1岩土层分布及其工程地质性质根据勘察资料,场
12、地土层为第四纪全新统冲积层,主要由淤泥质土、碎石类土,下覆基岩为凝灰岩及角砾岩,基岩埋藏较浅。根据野外勘探、室内土工试验成果,在勘探深度范围内揭示的地层自上而下为:1层含粉砂淤泥:灰色,以流塑状淤泥为主,混少量粉细砂,夹有腐植质。厚度:1.002.4OnI,平均1.80m;层底标高:-3.9010.3Om,平均-0.08m;层底埋深:1.002.4Om,平均1.80m。2层含碎石粉质黏土:灰黄色,密实,碎石为棱角状,含量约50%,少量粘性土,可塑-软塑状态。厚度:1.405.8Om,平均2.74m;层底标高:-5.808.4Om,平均0.71m;层底埋深:1.605.8Om,平均3.43m。3
13、A层强风化凝灰岩:灰色,岩芯呈碎块状,裂隙发育。厚度:0.302.2Om,平均1.38m;层底标高:-6.10-7.1Om,平均-1.23m;层底埋深:3.108.0Om,平均4.68m3B层中风化凝灰岩:灰色,岩芯呈短柱状,较完整,敲击声脆强度较高。厚度:2.005.8Om,平均3.31m;层底标高:-8.201.3Om,平均-4.54m;层底埋深:5.2013.0Om,平均7.99m。4B层中风化角砾岩:褐红色,岩芯呈长柱状,角砾岩粒径为l-5cm不等,含量约50-60%该层未穿透。物理力学指标见表1-4,地基土容许承载力见表l-50场区地质平面图、剖面图见图1-11-3。岩石强度指标表一
