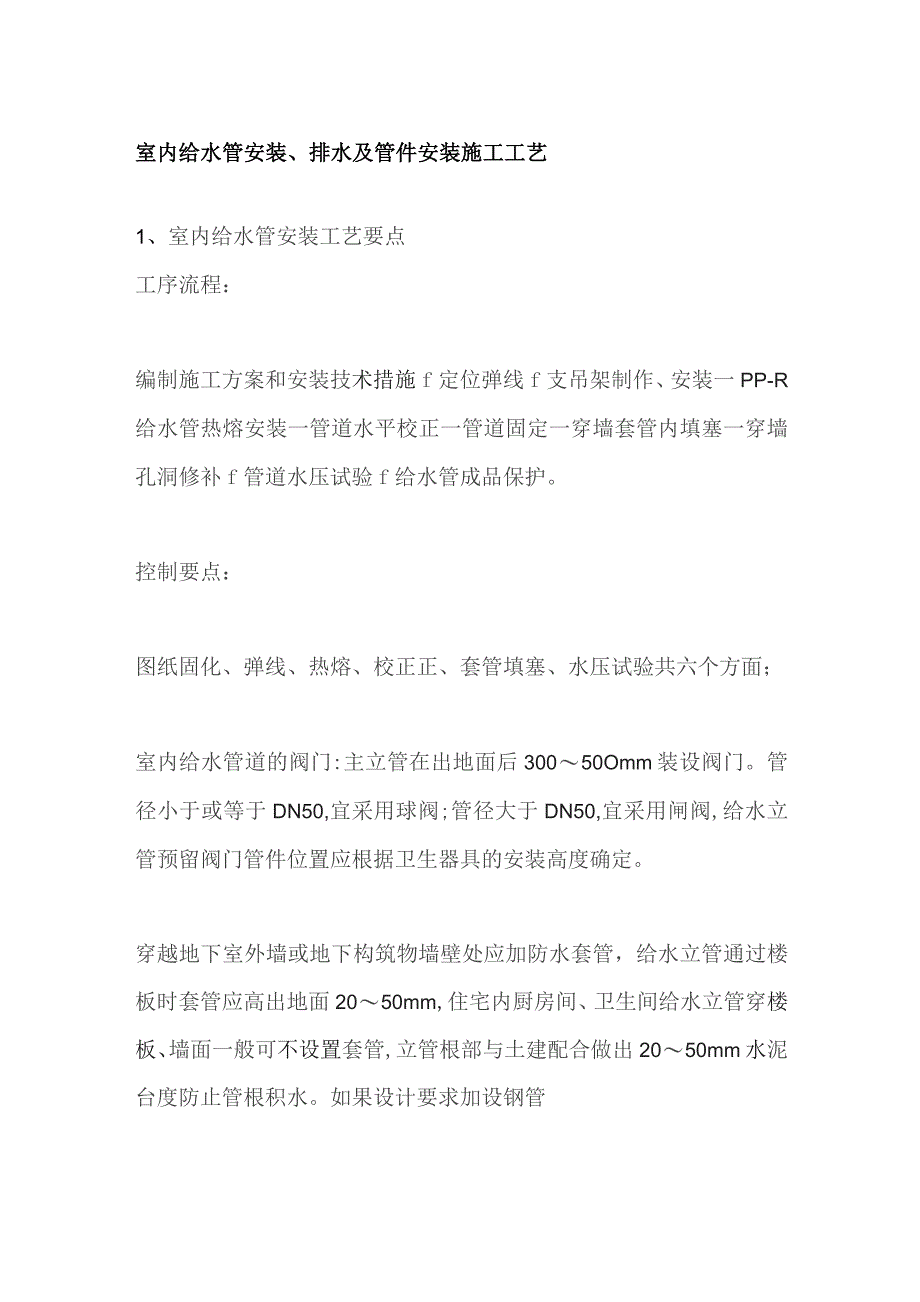

1、室内给水管安装、排水及管件安装施工工艺1、室内给水管安装工艺要点工序流程：编制施工方案和安装技术措施f定位弹线f支吊架制作、安装一PP-R给水管热熔安装一管道水平校正一管道固定一穿墙套管内填塞一穿墙孔洞修补f管道水压试验f给水管成品保护。控制要点：图纸固化、弹线、热熔、校正正、套管填塞、水压试验共六个方面；室内给水管道的阀门:主立管在出地面后30050Omm装设阀门。管径小于或等于DN50,宜采用球阀;管径大于DN50,宜采用闸阀,给水立管预留阀门管件位置应根据卫生器具的安装高度确定。穿越地下室外墙或地下构筑物墙壁处应加防水套管，给水立管通过楼板时套管应高出地面2050mm,住宅内厨房间、卫生

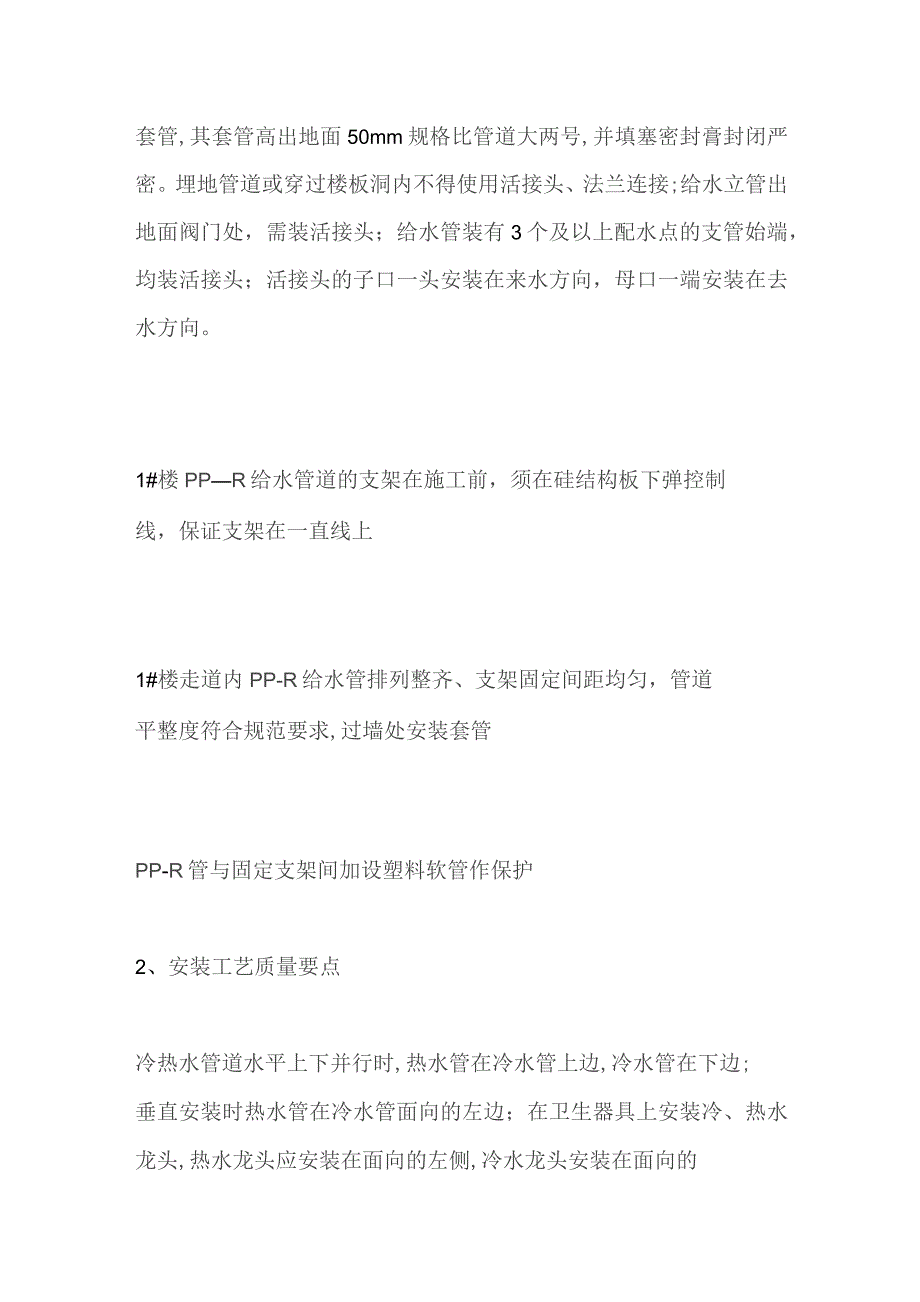

2、间给水立管穿楼板、墙面一般可不设置套管,立管根部与土建配合做出2050mm水泥台度防止管根积水。如果设计要求加设钢管套管,其套管高出地面50mm规格比管道大两号,并填塞密封膏封闭严密。埋地管道或穿过楼板洞内不得使用活接头、法兰连接;给水立管出地面阀门处，需装活接头；给水管装有3个及以上配水点的支管始端，均装活接头；活接头的子口一头安装在来水方向，母口一端安装在去水方向。1#楼PPR给水管道的支架在施工前，须在硅结构板下弹控制线，保证支架在一直线上1#楼走道内PP-R给水管排列整齐、支架固定间距均匀，管道平整度符合规范要求,过墙处安装套管PP-R管与固定支架间加设塑料软管作保护2、安装工艺质量要

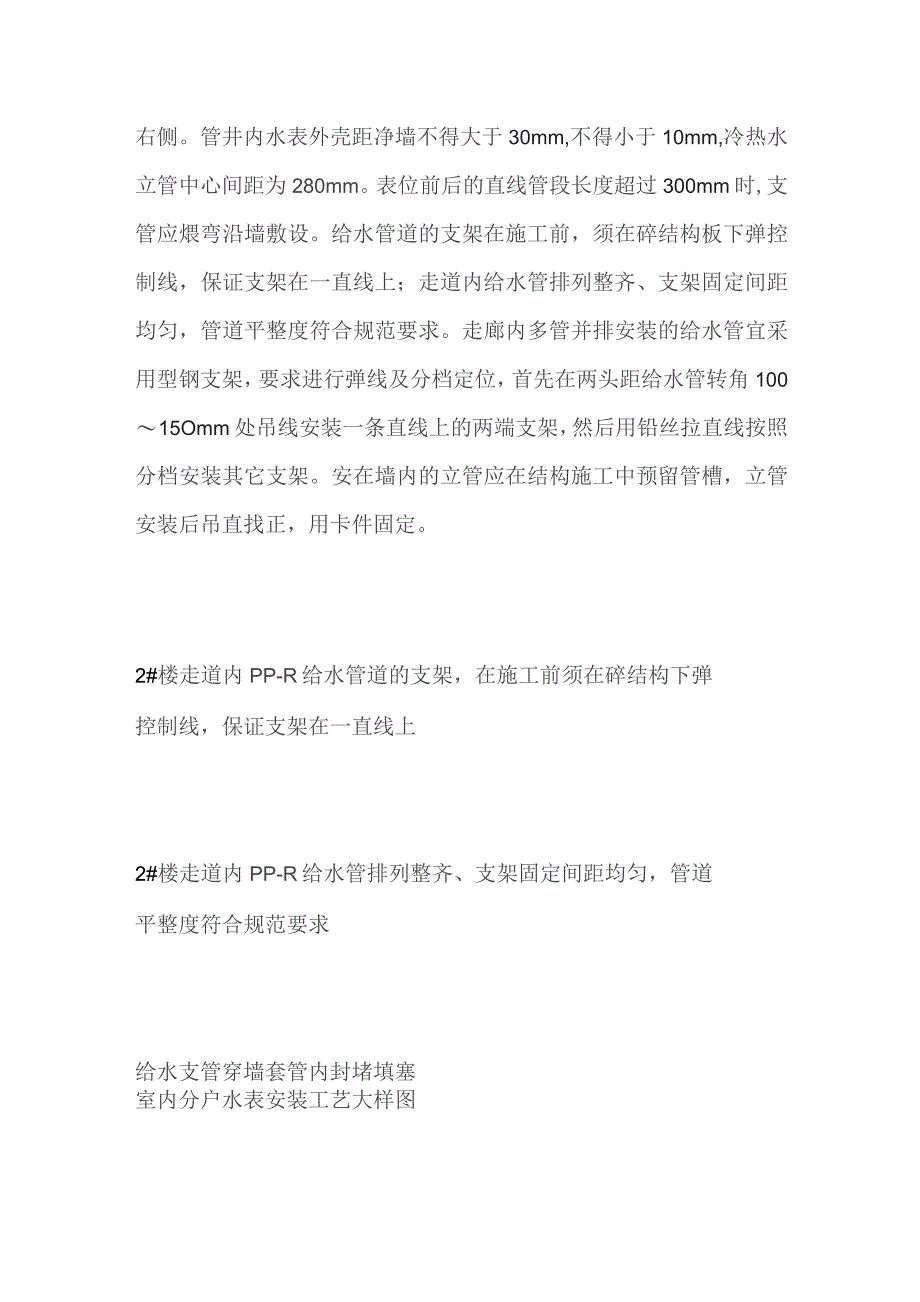

3、点冷热水管道水平上下并行时,热水管在冷水管上边,冷水管在下边;垂直安装时热水管在冷水管面向的左边；在卫生器具上安装冷、热水龙头,热水龙头应安装在面向的左侧,冷水龙头安装在面向的右侧。管井内水表外壳距净墙不得大于30mm,不得小于10mm,冷热水立管中心间距为280mm。表位前后的直线管段长度超过300mm时,支管应煨弯沿墙敷设。给水管道的支架在施工前，须在碎结构板下弹控制线，保证支架在一直线上；走道内给水管排列整齐、支架固定间距均匀，管道平整度符合规范要求。走廊内多管并排安装的给水管宜采用型钢支架，要求进行弹线及分档定位，首先在两头距给水管转角10015Omm处吊线安装一条直线上的两端支架，然
4、后用铅丝拉直线按照分档安装其它支架。安在墙内的立管应在结构施工中预留管槽，立管安装后吊直找正，用卡件固定。2#楼走道内PP-R给水管道的支架，在施工前须在碎结构下弹控制线，保证支架在一直线上2#楼走道内PP-R给水管排列整齐、支架固定间距均匀，管道平整度符合规范要求给水支管穿墙套管内封堵填塞室内分户水表安装工艺大样图给水管安装穿楼板、屋面工艺大样图2、安装工艺质量要点住宅内给水立管,管中心距板、墙（未装修）最远不得大于100mm,最近不得小于60mm。给水系统安装完毕,综合水压试验和系统冲洗必须符合设计要求和施工规范规定。塑料管及复合管管道支架的最大间距（采用金属制作的管道支架，应在管道与支架
5、间加衬非金属垫或套管）：给水管工艺质量效果图PP-R冷热水管道安装，支架间距符合规范规定给水管安装允许偏差或允许值的规定3、安装过程中应注意的质量问题及成品保护住宅工程生活给水及生活、消防合用给水管径2DN125以上的镀锌钢管考虑实际加工及管件供应困难时可采用焊接方式，但需将焊口和镀锌层破坏处做防腐处理。独立的消火栓系统给水管道不使用镀锌管时，可采用焊接但必须保证焊口质量符合施工质量验收规范规定并做防腐处理。管道在喷浆前要加以保护，防止灰浆污染管道；节门的手轮在安装时应卸下，交工前统一安装完好。给水立管距墙：管径32mm以下距墙2535mm；管径3250mm距墙3050mm；管径75IoOmm
6、距墙50mm；管径125150mm距墙60mm管与管关系：给水入户管与排水出户管水平净距不得小于I米;给水与排水管平行铺设，两管水平最小净距为05米；交叉铺设垂直净距为0.15米，给水应在排水上，若给水管在排水管之下铺设应加套管，其长度不小于排水管径的6倍。管道变径不得采用补心，使用变径管箍连接；变径管箍安装位置距三通分流处2200mm02室内排水及管件安装工艺流程：安装准备一支架预制f水平管安装一排水立管安装f排水支管安装一灌水试验管道支架、吊架安装前应画出支架安装草图，先预制好支架，刷漆防腐后再按吊线垂直度与间距安装好支架。每节管道上要设置吊架特别在管道的转弯处及立管根部要设置固定支架，直
7、线管道超过15米时也设置固定支架。同时开处三通尽量用TY三通或者斜三通，转弯处采用两个45度弯头。安装工艺要点a.在整个楼层结构施工过程中，应配合土建作管道穿越墙壁和楼板的预留孔洞。孔洞尺寸当设计未规定时，可比管材外径大50100mm,管道安装前，应检查预留孔的位置和标高，并应清除管材和管件上的污垢。当施工现场与材料储存库房温差较大时,管材和管件应在安装前在现场放置一定时间，使其温度接近环境温度Ob管道应按设计规定设置检查口或清扫口。检查口位置和朝向应便于检修，排水检查口安装高度离地LOm。c排水立管和横管均需设置伸缩节，立管上每层，横管上每4米设伸缩节一个。d.管道支承件的间距，立管管径为5
8、0mm的，不得大于1.2m,管径大于或等于75mm的，不得大于2me室内污、废水管坡度为DN50；i=0.035DN75；i=0.025DN=100;i=0.020DN150；i=0.015雨水悬吊管坡为0.005,埋地雨水管的坡度为So1。f立管管件承口外侧与墙饰面的距离宜为2050mm。安装立管支架处砌筑实心砖，墙壁有空调挂机时，挂机处墙体砌筑实心破。厨房排水预留洞口，避免事后剔打单根UPVC排水立管支架安装，上下采用铁丝作垂直吊线多根管道共用一个角钢支架,用铁丝作上下垂线,保证立管垂直度排水立管上钢套管预制,并作局部防腐处理UPVC排水立管与支架接触紧密固定牢靠，垂直度符合规范要求UPV
9、C排水管与支架间采用塑料隔开，符合规范要求UPVC排水立管表面采用塑料薄膜缠绕作成品保护排水立管安装立管安装：首先按设计坐标要求，将洞口预留或后剔，洞口尺寸不得过大，更不可损伤受力钢筋。安装前清理场地，根据需要支搭操作平台。将已预制好的立管运到安装部位。首先清理已预留的伸缩节，将已预制好的立管运到安装部位。首先清理已预留的伸缩节，将锁母拧下，取出U型橡胶圈，清理杂物。复查上层洞口是否合适。立管插入端应先划好插入长度标记，然后涂上肥皂液，套上锁母及U型橡胶圈。安装时先将立管上端伸入上一层洞口内，垂直用力插入至标记为止（一般预留胀缩量为2030mm）o合适后即用自制U型钢制抱卡紧固于伸缩节上沿。然后找正找直，并测量顶板距三通口中心是否符合要求。无误后即可堵洞，并将上层预留伸缩节封严。UPVC排水立管孔洞的吊模全部采用木方作支撑,保证碎结构板面下部平整浇碎前UPVC立管上的套管先作填塞,并保证套管四周的环形间隙一致UPVC排水立管孔洞在浇碎时,必须采用手持式振动器进行振捣UPVC排水立管在一次浇碎后进行蓄水试验卫生间排水支管甩口时,一次把穿墙套管加上节点卫生间排水立管安装质量要点排水立管洞口浇筑效果图UPVC排水立管穿楼板处孔洞封堵后,下部与原结构板平齐UPVC排水立管上套管,冒出地面部分的做防腐处理安装过程质量控制标准
