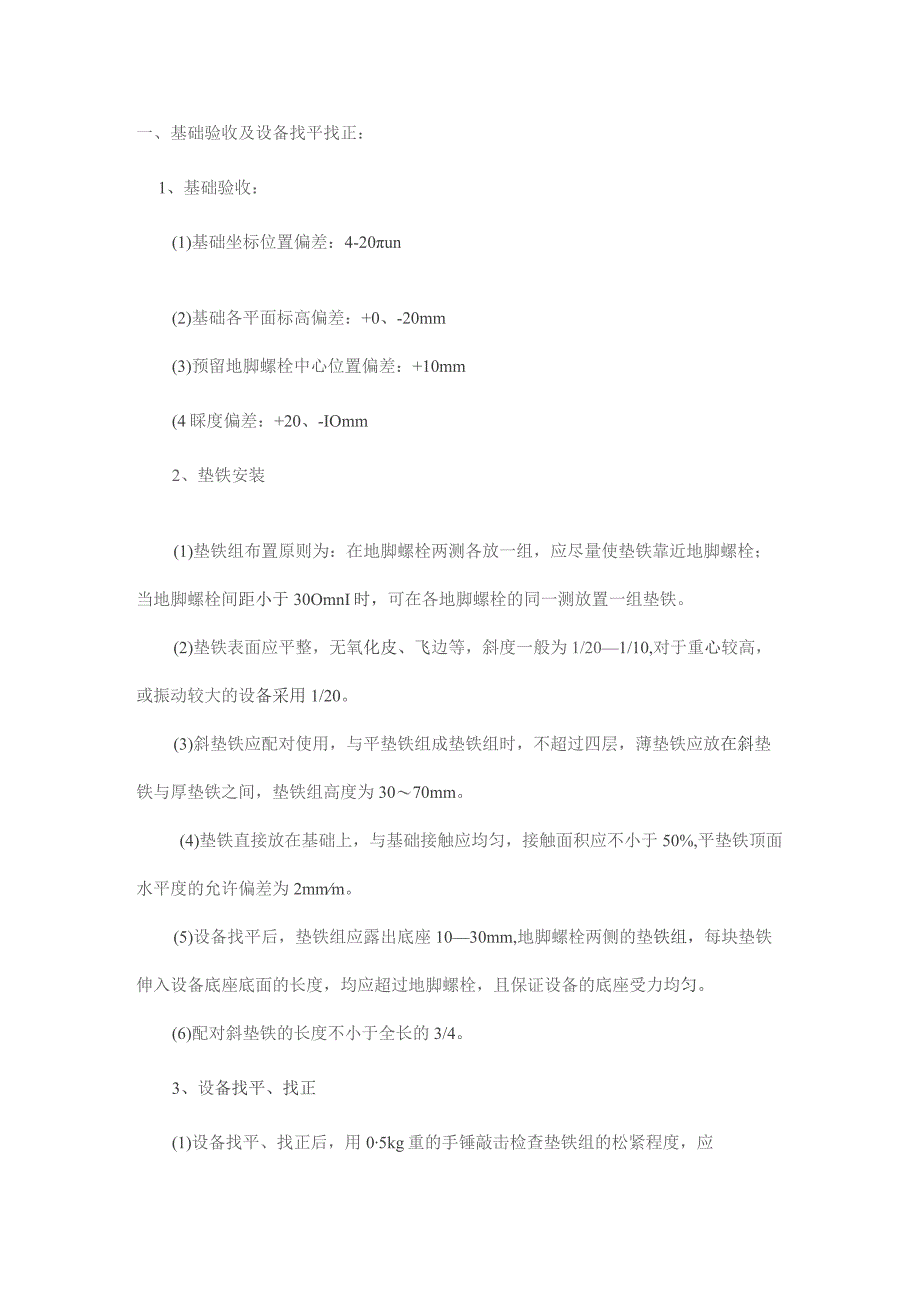

1、水泥生产线设备安装施工方案一、基础验收及设备找平找正：1、基础验收：(1)基础坐标位置偏差：4-20un(2)基础各平面标高偏差：+0、-20mm(3)预留地脚螺栓中心位置偏差：+10mm(4睬度偏差：+20、-IOmm2、垫铁安装(1)垫铁组布置原则为：在地脚螺栓两测各放一组，应尽量使垫铁靠近地脚螺栓；当地脚螺栓间距小于30OmnI时，可在各地脚螺栓的同一测放置一组垫铁。(2)垫铁表面应平整，无氧化皮、飞边等，斜度一般为1/201/10,对于重心较高，或振动较大的设备采用1/20。(3)斜垫铁应配对使用，与平垫铁组成垫铁组时，不超过四层，薄垫铁应放在斜垫铁与厚垫铁之间，垫铁组高度为3070m

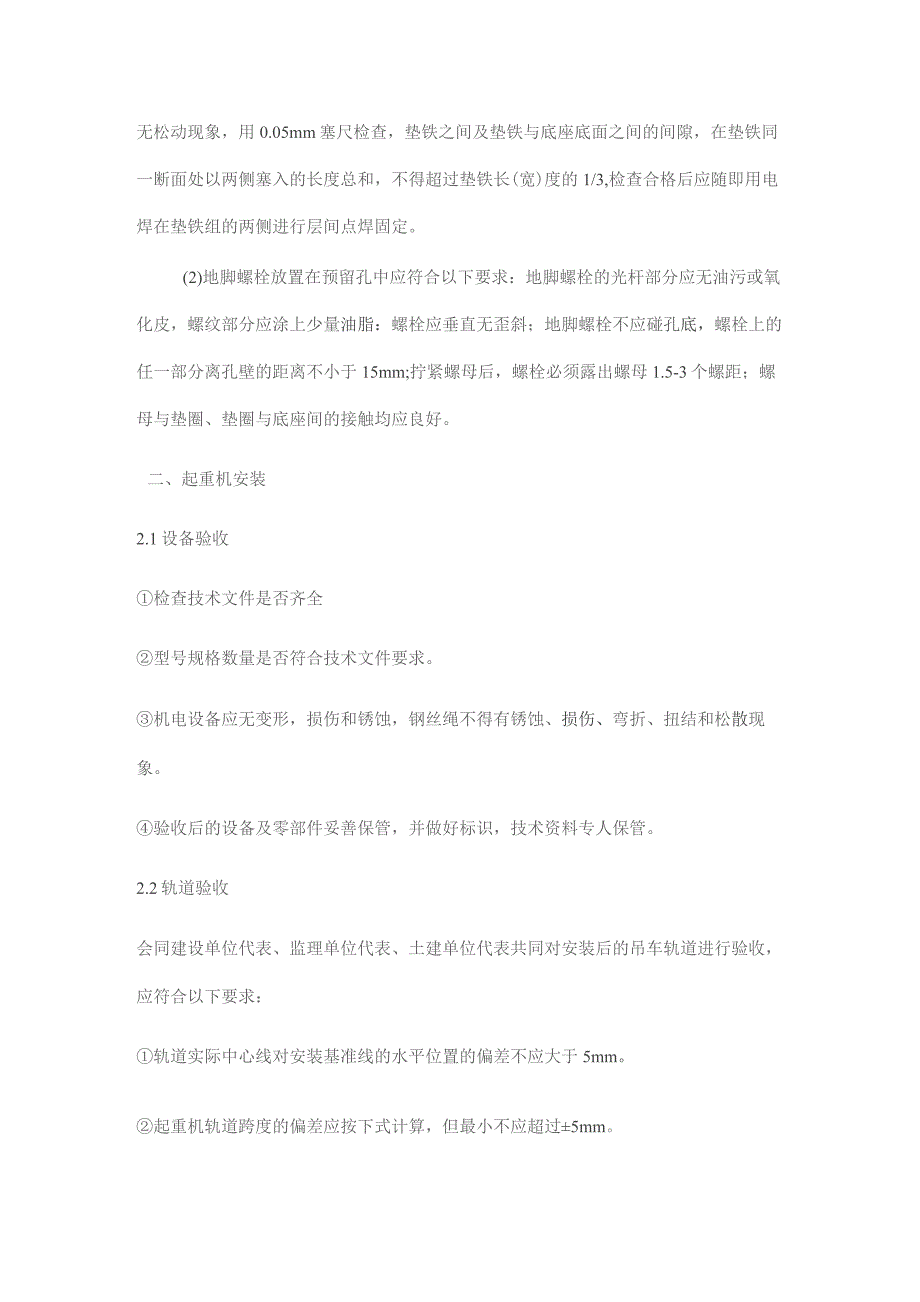

2、m。(4)垫铁直接放在基础上，与基础接触应均匀，接触面积应不小于50%,平垫铁顶面水平度的允许偏差为2mmm。(5)设备找平后，垫铁组应露出底座1030mm,地脚螺栓两侧的垫铁组，每块垫铁伸入设备底座底面的长度，均应超过地脚螺栓，且保证设备的底座受力均匀。(6)配对斜垫铁的长度不小于全长的3/4。3、设备找平、找正(1)设备找平、找正后，用05kg重的手锤敲击检查垫铁组的松紧程度，应无松动现象，用0.05mm塞尺检查，垫铁之间及垫铁与底座底面之间的间隙，在垫铁同一断面处以两侧塞入的长度总和，不得超过垫铁长(宽)度的1/3,检查合格后应随即用电焊在垫铁组的两侧进行层间点焊固定。(2)地脚螺栓放置
3、在预留孔中应符合以下要求：地脚螺栓的光杆部分应无油污或氧化皮，螺纹部分应涂上少量油脂：螺栓应垂直无歪斜；地脚螺栓不应碰孔底，螺栓上的任一部分离孔壁的距离不小于15mm;拧紧螺母后，螺栓必须露出螺母1.5-3个螺距；螺母与垫圈、垫圈与底座间的接触均应良好。二、起重机安装2.1设备验收检查技术文件是否齐全型号规格数量是否符合技术文件要求。机电设备应无变形，损伤和锈蚀，钢丝绳不得有锈蚀、损伤、弯折、扭结和松散现象。验收后的设备及零部件妥善保管，并做好标识，技术资料专人保管。2.2轨道验收会同建设单位代表、监理单位代表、土建单位代表共同对安装后的吊车轨道进行验收，应符合以下要求：轨道实际中心线对安装基
4、准线的水平位置的偏差不应大于5mm。起重机轨道跨度的偏差应按下式计算，但最小不应超过5mm。AS=3+0.25(S-10)J式中AS一起重机跨度的允许偏差(mm)S起重机轨道跨度(m)同一截面内两平行轨道的标高相对差不应大于IOnlm。轨道顶面纵向倾斜度不应大于1/1000,全行程内高低差不应大于IOmmO两平行轨道的接头位置宜错开，其错开距离不应等于起重机前后车轮的基距。2.3起重机安装1.用50t汽车起重机先将吊车横梁吊到轨道上按出厂标记进行组装，然后吊装小车，安装钢丝绳、钩、起重机组装应符合以下要求。桥式起重机桥架组装的允许偏差的相对差1.-L2Iw23m64主梁旁弯度fS/2000注：
5、大梁上拱度最大值应处在大梁跨度中部S/10范围内，大梁上拱度F=S/1000。2.试运转试运转前的检查电气系统、安全联锁装置、制动器、照明和信号系统等，动作应灵敏和准确。钢丝绳端的固定及其在吊钩，取物装置滑轮和卷筒上的缠绕应正确、可靠。各润滑点和减速机所加的油。脂的性能、规格和数量应符合设备技术文件的规定。空负荷试运转操作机构的操作方向应与起重机的各机构运转方向相符。分别开动各机构的电动机，其运转应正常，大车和小车运行时不应卡轨，各制动器能准确及时动作，各限位开关及安全装置动应准确、可靠。当吊钩下放最低位置时，卷简上钢丝绳的圈数不应少于2圈。静负荷试运转起重机停在厂房柱子处。按下列程序进行静负
6、荷试运转。先开动起升机构，进行空负荷升降操作，并使小车在全行程上往返运行，此项空载运转不小于三次且无异常现象。将小车停在起重机的跨中，逐渐的加负荷做起升试运转，直至加到额定负荷后，使用不车在桥架全行程上往返运行数次，各部分应无异常现象，卸去负荷后桥架结构应无异常现象。将小车停在桥式起重机的跨中，无冲击地起升额定起重量的1.25倍的负荷，在离地面高度为Ioo-200mm处悬吊停留时间不应小于IOmin,并无失稳现象，然后卸去负荷将小车开到跨端成支腿处，检查起重机桥架金属结构应无裂纹焊缝开裂，油漆脱落及其它影响安全的损坏或松动，此项试验不得超过三次，第三次应无永久变形。动负荷试运转各机构的动负荷试
7、运转应在全行程上进行，起重量为额定起重量的1.1倍，累计运动及运行时间不应小于Ih,各机构的动作应灵敏可靠，安全保护，联锁装置和限位开关的动作应准备可靠。2.4起重机的吊装2.4.1钢丝绳的选用根据桥吊的重量，重20吨，钢丝绳的吊索选择安全系数K=8钢丝绳的受力P=SbK,Sb=KXP,Sb=SOKN8=400KN吊装分四点，每股钢丝绳受力400KN,查表选用6x19+1-D25钢丝绳.钢丝绳的表面被腐蚀或磨损，受过死角拧扭，绳腹部分己变形严禁使用，最好使用新钢丝绳作为吊索。2.4.2吊装根据吊车单重选用50吨吊车直接从破碎站上方垂直落放到轨道上(土建不能封顶)。根据50T吊装计算表计算，起重
8、高度为8.49m以下回转半径在6.5m以内的范围均在安全系数内。50吨汽车起重机性能表工作半径(m)主臂长度(m)10,7018.0025.4032.7540+103.050.003.543.004.038.004.534.005.0300024.705.528.0023.506.024.0022.2016.306.521.0020.0015.007.018.501&00ILlO10.208.014.5014.0012.409.207.509.011.50IL20ILlo8.306.5010.09.2010.007.506.0012.06.407.506.805.2014.05.705.104
9、.6016,04.70LoO3.90各臂伸缩率(%)0100100100100二003366100三003366100四003366100钢丝绳倍率128543吊钩重量0.5150.215不支第五支腿，吊臂位于起重机前方或后方；支起第五支腿，吊臂位于侧方、后方、前方三、破碎机安装3.1破碎机安装1、安装破碎机之前，应安装好破碎机基础下面的卸料溜槽。2、检查基础孔的深度，消除也内的杂物，按位放置地脚螺栓，并在每个基础孔旁设置垫肤组。3、安装时应注意制造厂的装配编号。4、安装前应除净所有零件配合或结合面上的灰尘和保护涂料，并消除运输过程中缺陷。5、安装时零件的所有配合表面必须涂润滑油，其中固定表面
10、涂干油，活动表面涂油。6、安装主轴轴承前，应用洁净清洗油洗净轴承。7,在安装时应注意保护摩擦面，切勿使用不洁净的油类和棉纱擦洗表面，在容易弄脏和划伤的地方用防护板或洁净帆布盖好。8、安装时应严格按意图和部件图上的技术要求进行装配。9、为了防止灰尘析出，壳体各开合面采用橡胶石棉板作密封垫片，其厚度=0.5-1.5mm。1()、各轴两侧轴承的水平度不得大于0.1mm。本机按下列步了骤把散装的部件在破碎车间内进行组装。3.2破碎机架安装1、钢筋混凝土基础的安装方法出料仓端壁主线与破碎机基础中线牵拉水平铅丝作为中轴基准以防止破碎机定位偏斜。首先将地脚螺栓地脚托板，穿过基础层之间的钢管，而后沥清麻绳绕人
11、粗砂至并进行封堵，等待二次灌浆。壳体由壳体I、壳体I及拉杆拼合而成，首先在现场对下壳体之间的结合面定位销轴定位，并拧紧所有螺栓，然后将其按位放数置在项础之上校正，与此同时地脚螺栓被插入机架地脚螺栓孔内，通过楔形垫铁在机壳架下面调整找平，完为防止浇灌期间机壳移动，必须稍稍拧紧地脚螺栓，最后对基础进行二次浇灌，当混凝土凝固之后，上紧基础所有地脚螺栓。3.3给料根安装将支承圈分别套入主、从动辑轴上，从用键固定，在安装减震胶块之前，应用碱水仔细清洗支承圈、辑体与橡胶减震块和相接触的表面，消除任何油污残迹，确保橡胶与金属材料之间所应用的摩擦力。在安装减震橡胶块时，应严格选配好每一个减震块，确保贴合良好，
12、内外压盖的螺栓拧紧之后，应采用93.0mm铁丝，焊在螺栓头上以防止其松动(可把铁丝分成数段进行焊接)给料辎吊入下壳体后找平(0.1mmm)找正并固定。主、从动给料根在运转一段时间后，经磨损它们之间的缝隙增大，此时通过调节从动给料相可使缝隙恢复到正常尺寸。3.4保险门安装要求安装的保险门在悬持平衡锤后处于常闭的位置，施加外力能转动自如，以便在进机异物的外力作用下，能自动开启，在异物排除后立即复位，保险门开启后，不得与其了零件相碰，栅门与转子工作圆的间隙不大于25mm。3.5篦子安装篦子板插入篦架中，并拧紧止动垫板，用篦子的吊挂螺栓调整定位，调整其篦齿顶圆与转子锤头外圆的间距使用篦架小车安装和拆卸
13、篦子架。3.6转子安装1、轴承的清洗和注入润滑脂清洗要求将轴承盖和轴承座与轴承脱开，暴露其内部，清洗其中原有的油脂。翻开轴承的外圈，对滚子、保持架、内外滚道、外圈上的油沟及注油孔等部位进行彻底清洗，对轴承盖、轴承座的内腔亦应彻底清洗，所谓彻底清洗，不只是用擦试材料擦除油脂，而必须用清洗剂净残留油脂(包括冲洗法)清洗时必须使用不起毛的布料-，并在洁净的空间进行。润滑脂的品牌必须符合要求，注入量必须符合规定。2,检查制造厂提供的轴承装配记录轴承退卸套的装紧度(包括初始游隙、装配后的剩余游隙)必须符合要求，轴承外图与轴承箱的装配公差要符合要求，缺乏装配记录，或记录不可信时，轴承应重装，以防使用中出现
14、意料不及的事故。轴承退卸套的装紧度另有详细说明，轴承所带的热电偶测温装置应在试车前装上并校正，该装置与控制室的显示保护装置接通，以监测轴承的温度，并在过热时予以保护。3、板锤的装配(1)转子工作圆柱面上：同一径向平面的板锤重量应彼此相等或相近。(2)转子的工作圆柱面上：轴向各排板锤重量应彼此相等或接近。(3)基于转子中部的板锤最重：并向两端递减或交错配置重量。(4)新板锤在安装前：应按图纸要求检查，超尺寸的板锤要修磨，严禁使用不合格的板锤。(5)无论是新板锤还是翻边使用的旧板锤，都要逐个称重，按板锤重量的大小顺序编号，并严格按照转子装配图上的技术要求进行装配。板锤及锤轴的安4、带轮的安装安装之前必须将主轴和大带轮的轴孔清洗干净，大带轮就位后检查轮幅所处位置是否影响锤轴的抽取，确无误后，用清洗剂再一次清洗胀套装配位置，并涂上一薄层稀润滑油，将胀套放入，用扳手使胀套与内外面初步贴合，进一步找以扭力搬手均匀地（按对角线的顺序）将四周的螺丝分三遍拧紧，20螺钉的拧紧力矩是，第一遍用，第二遍用，第三遍拧完后所有螺丝检查一遍，确认牢靠为止，为了保证螺丝正常工作，丝扣上应涂满油脂，但不得涂润滑油和含二硫化钥的润滑脂，拆亦须分若干步沿对角线方向均匀地拆松，若胀圈
