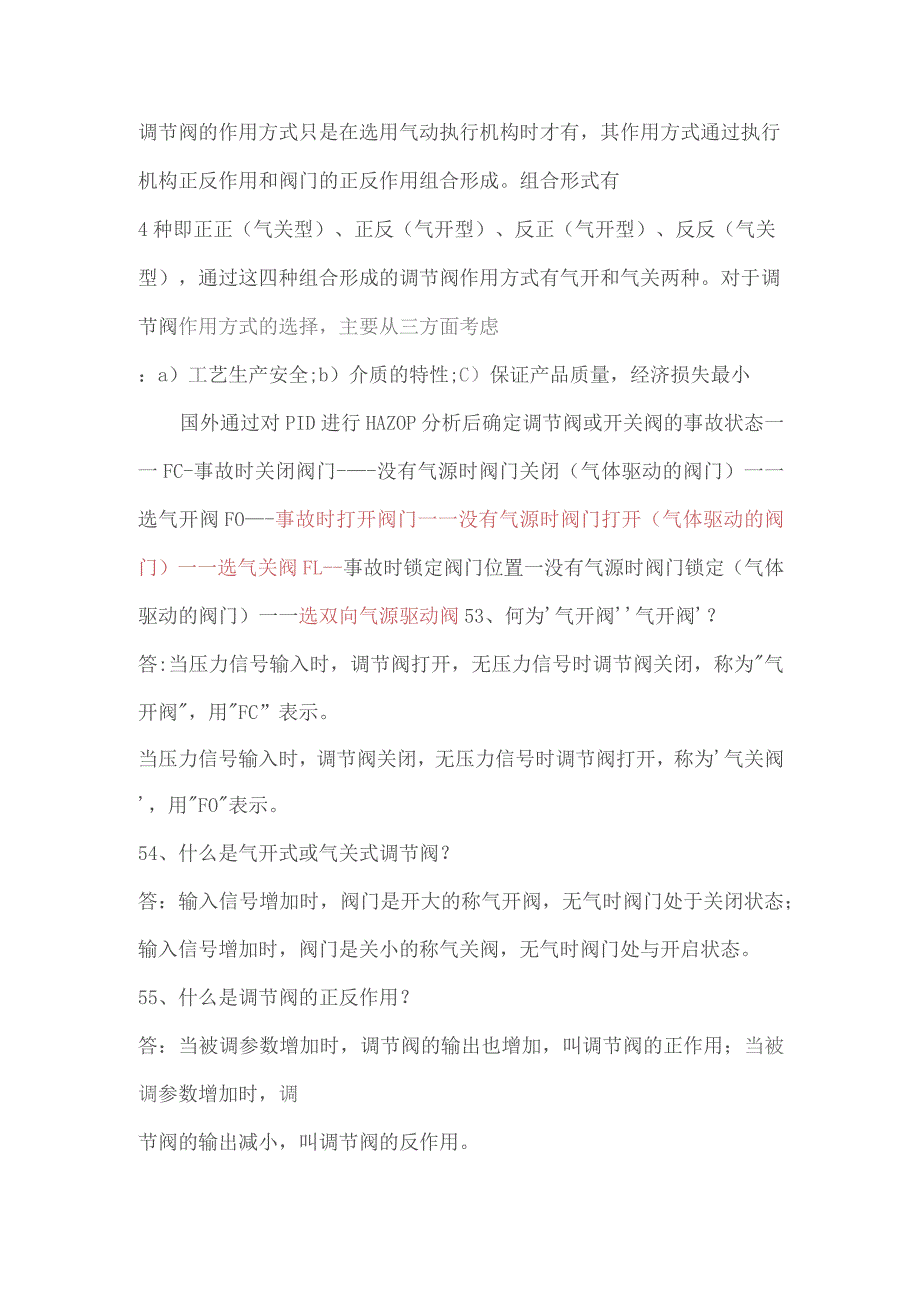

气开阀和气闭阀二者关系.docx_第3页
第3页 / 共5页
气开阀和气闭阀二者关系.docx_第4页
第4页 / 共5页
气开阀和气闭阀二者关系.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《气开阀和气闭阀二者关系.docx》由会员分享,可在线阅读,更多相关《气开阀和气闭阀二者关系.docx(5页珍藏版)》请在第壹文秘上搜索。

1、气开阀和气闭阀二者关系气开阀主要用于一般物料输送流量或压力调节。气闭阀主要用于密封装置的气体输送尤其在短电情况需要紧急排放的物料中使用,作用是避免设备内由于通道被阻压力瞬间上升导致事故发生同时还要看工艺的相关要求!调节阀的特点调节阀又名控制阀,通过接受调节控制单元输出的控制信号,借助动力操作去改变流体流量。调节阀一般由执行机构和阀门组成。如果按其所配执行机构使用的动力,调节阀可以分为气动调节阀、电动调节阀、液动调节阀三种,即以压缩空气为动力源的气动调节阀,以电为动力源的电动调节阀,以液体介质(如油等)压力为动力的电液动调节阀,另外,按其功能和特性分,还有水力控制阀、电磁阀、电子式、智能式、现场

2、总线型调节阀等。调节阀的阀体类型选择调节阀的阀体种类很多,常用的阀体种类有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等。在具体选择时,可做如下考虑:(1)阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。(2)耐磨损性当流体介质是含有高浓度磨损性颗粒的悬浮液时,阀的内部材料要坚硬。耐腐蚀性由于介质具有腐蚀性,尽量选择结构简单阀门。介质的温度、压力当介质的温度、压力高且变化大时,应选用阀芯和阀座的材料受温度、压力变化小的阀门。防止闪蒸和空化闪蒸和空化只产生在液体介质。在实际生产过程中,闪蒸和空化会形成振动和噪声,缩短阀门的使用寿命,因此在选择阀门时应防止阀

3、门产生闪蒸和空化。调节阀执行机构的选择为了使调节阀正常工作,配用的执行机构要能产生足够的输出力来保证高度密封和阀门的开启。对于双作用的气动、液动、电动执行机构,一般都没有复位弹簧。作用力的大小与它的运行方向无关,因此,选择执行机构的关键在于弄清最大的输出力和电机的转动力矩。对于单作用的气动执行机构,输出力与阀门的开度有关,调节阀上的出现的力也将影响运动特性,因此要求在整个调节阀的开度范围建立力平衡。执行机构类型的确定对执行机构输出力确定后,根据工艺使用环境要求,选择相应的执行机构。对于现场有防爆要求时,应选用气动执行机构。从节能方面考虑,应尽量选用电动执行机构。若调节精度高,可选择液动执行机构

4、。如发电厂透明机的速度调节、炼油厂的催化装置反应器的温度调节控制等。调节阀的作用方式选择调节阀的作用方式只是在选用气动执行机构时才有,其作用方式通过执行机构正反作用和阀门的正反作用组合形成。组合形式有4种即正正(气关型)、正反(气开型)、反正(气开型)、反反(气关型),通过这四种组合形成的调节阀作用方式有气开和气关两种。对于调节阀作用方式的选择,主要从三方面考虑:a)工艺生产安全;b)介质的特性;C)保证产品质量,经济损失最小国外通过对PID进行HAZOP分析后确定调节阀或开关阀的事故状态一一FC-事故时关闭阀门-没有气源时阀门关闭(气体驱动的阀门)一一选气开阀FO-事故时打开阀门一一没有气源

5、时阀门打开(气体驱动的阀门)一一选气关阀FL-事故时锁定阀门位置一没有气源时阀门锁定(气体驱动的阀门)一一选双向气源驱动阀53、何为气开阀气开阀?答:当压力信号输入时,调节阀打开,无压力信号时调节阀关闭,称为气开阀,用FC”表示。当压力信号输入时,调节阀关闭,无压力信号时调节阀打开,称为气关阀,用FO表示。54、什么是气开式或气关式调节阀?答:输入信号增加时,阀门是开大的称气开阀,无气时阀门处于关闭状态;输入信号增加时,阀门是关小的称气关阀,无气时阀门处与开启状态。55、什么是调节阀的正反作用?答:当被调参数增加时,调节阀的输出也增加,叫调节阀的正作用;当被调参数增加时,调节阀的输出减小,叫调

6、节阀的反作用。56、在什么情况下,调节阀投入自控?答:在确定工况比较稳定,测量值和调节器的输出值稳定在一定范围内,且测量值比较稳定在设定之内,这时投入自动控制,不会引起调节阀的大幅度动作实现从手动调节到自动无扰动切换。由自动切入手动操作时,应掌握好调节阀的输出信号的适应性,在调节阀手动切换为自动前,要确认调节对象已保持一定的稳定性,并将指定值与指示值吻合在一起,再投自动。57电磁阀失电应如何处理?答:仪表电磁阀失电,阀开度处于安全终端位置,出现失电时,中控人员应立即通知现场把调节阀副线阀门打开至合适位置,通知仪表人员检修。58复位开关的作用?当故障排除后,不允许立即开车,防止工况不稳定再次联锁

7、:当条件满足后,按下复位开关,系统就可解除联锁进行手动控制。59、什么是分程调节?分程调节的特点是什么?分程调节系统是一个调节器控制两个或两个以上的调节阀,每个调节阀根据工艺需要在调节器输出的一段信号范围内动作。设置分程调节的目的是扩大可调范围,满足工艺的特殊要求。可以改善调节品质,改善调节阀的工作条件;满足开停车时小流量和和生产时的大流量的要求,使之都有较好的调节质量;满足正常生产和事故状态下的稳定性和安全性。60、什么叫串级控制系统?串级控制系统有哪些特点?串级控制系统是由其结构上的特征而得名的。它是由主、副两个控制器串接工作的。主控制器的输出作为副控制器的给定值,副控制器的输出去操纵控制阀,以实现对变量的定值控制。串级控制系统的主要特点为:(1)在系统结构上,它是由两个串接工作的控制器构成的双闭环控制系统;(2)系统的Q的在于通过设置副变量来提高对主变量的控制质量(3)由于副回路的存在,对进入副回路的干扰有超前控制的作用,因而减少了干扰对主变量的影响;(4)系统对负荷改变时有一定的自适应能力。
