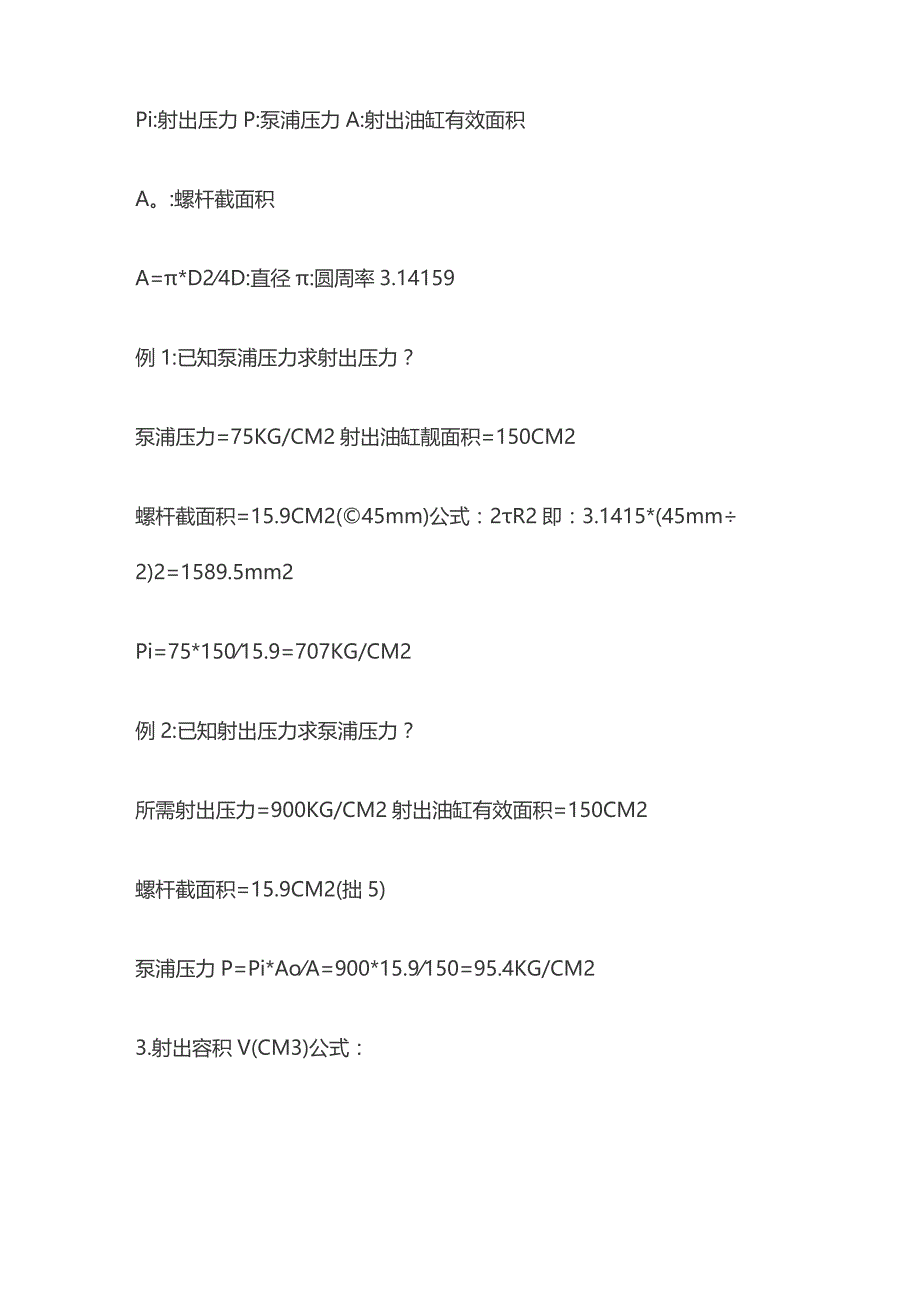

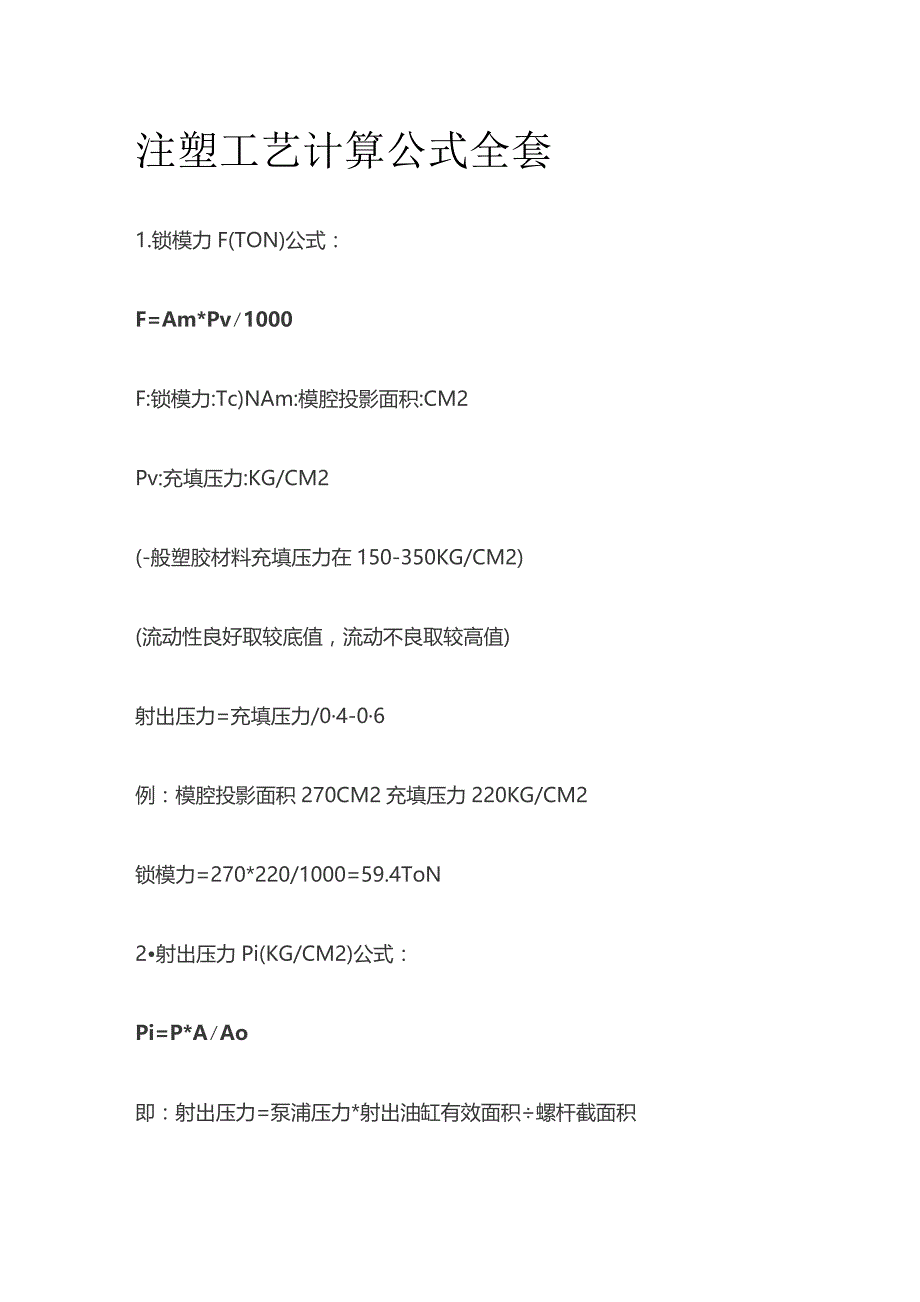

1、注塑工艺计算公式全套1.锁模力F(TON)公式：F=Am*Pv1000F:锁模力:Tc)NAm:模腔投影面积:CM2Pv:充填压力:KG/CM2(-般塑胶材料充填压力在150-350KG/CM2)(流动性良好取较底值，流动不良取较高值)射出压力=充填压力/04-06例：模腔投影面积270CM2充填压力220KG/CM2锁模力=270*220/1000=59.4ToN2射出压力Pi(KG/CM2)公式：Pi=P*AAo即：射出压力=泵浦压力*射出油缸有效面积螺杆截面积Pi:射出压力P:泵浦压力A:射出油缸有效面积A。:螺杆截面积A=*D24D:直径:圆周率3.14159例1:已知泵浦压力求射出压

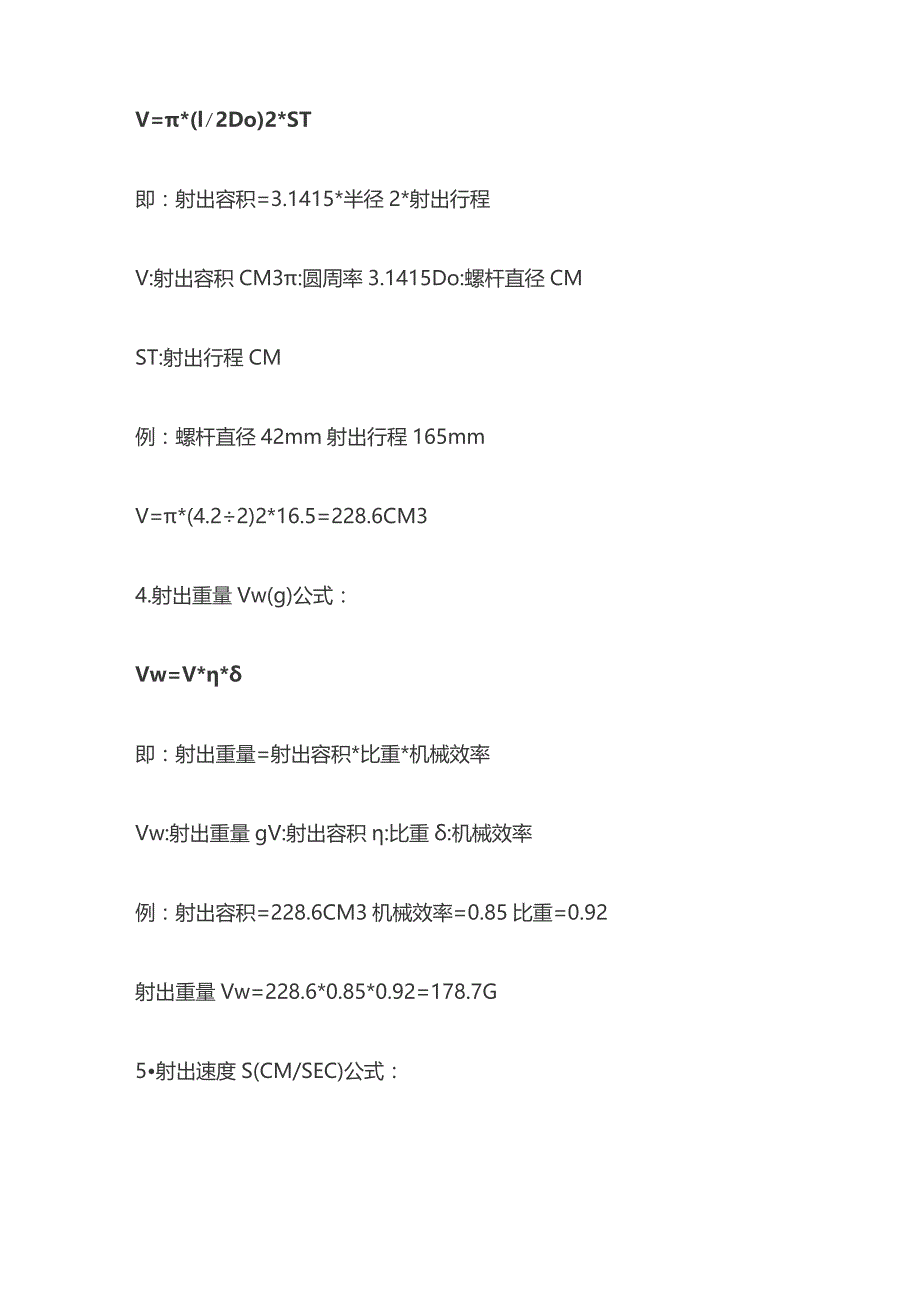

2、力？泵浦压力=75KG/CM2射出油缸靓面积=150CM2螺杆截面积=15.9CM2(45mm)公式：2R2即：3.1415*(45mm2)2=1589.5mm2Pi=75*15015.9=707KG/CM2例2:已知射出压力求泵浦压力？所需射出压力=900KG/CM2射出油缸有效面积=150CM2螺杆截面积=15.9CM2(拙5)泵浦压力P=Pi*AoA=900*15.9150=95.4KG/CM23.射出容积V(CM3)公式：V=*(l2Do)2*ST即：射出容积=3.1415*半径2*射出行程V:射出容积CM3:圆周率3.1415Do:螺杆直径CMST:射出行程CM例：螺杆直径42mm射
3、出行程165mmV=*(4.22)2*16.5=228.6CM34.射出重量Vw(g)公式：Vw=V*即：射出重量=射出容积*比重*机械效率Vw:射出重量gV:射出容积:比重:机械效率例：射出容积=228.6CM3机械效率=0.85比重=0.92射出重量Vw=228.6*0.85*0.92=178.7G5射出速度S(CM/SEC)公式：S=QA即：射出速度=泵浦吐出量+射出油缸有效面积S:身寸出速度CM/SECA:射出油缸有效面积CM2Q:泵浦吐出量CC/REV公式:Q=Qr*RPM60(每分钟/L)即：泵浦吐出量=泵浦每转吐出量*马达回转数/每分钟Qr:泵浦每转吐出量(每回转/CC)RPM:
4、马达回转数/每分钟例：马达转速IOooRPM/每分钟泵浦每转吐出量85CC/RPM,射出油缸有效面积140CM2S=85*100060140=10.1CM/SEC6.射出率Sv(G/SEC)公式：Sv=S*Ao即：射出率=射出速度*螺杆截面积Sv:射出率G/SECS:射出速度CM/SECAo:螺杆截面积例：射出速度=IOCM/SEC螺杆直径82面积=3.14159*4.2*4.2/4=13.85CM2Sv=13.85*10=138.5GSEC21.理论出容积:(n4=0.785)Q)螺杆直径2*0.785*射出行程=理论射出容积(Cm3)；(2)理论射出容积/0785/螺杆直径=射出行程(Cm
5、).2.射出重量理论射出容积*塑料比重*射出常数(O95)理想=射出重量(gr);3.射出压力Q)射出缸面积2/螺杆面积2*系统最大压力Q40kg/cm2)2=射出压力(kgcm2);(2)射出缸直径2/螺杆直径2*系统最大压力Q40kg/Cm2)=射出压力(kgcm2);料管组合最大射出压力*实际使用压力(kg/cm2)/系统最大压力Q40kgCm2)=射出压力(kgc2).4.射出速率Q)螺杆面积(Cm2)*射出速度(Cm/sec)=射出速率(Cm3/sec);螺杆直径(Cm2)*0.785*射出速度(Cm/sec)=射出速度(Cm3sec).5.射出速度射出速率(Cm3/sec)/螺杆面
6、积(Cm2)=射出速度(Cm/sec);(2)泵浦单转容积(ccrev)*马达转速(revsec)60(秒)/射出面积(Cm2)=射出速度(Cm/sec).(马达转速RPM:60HZ1150,50HZ958)6.射出缸面积Q)射出压力(kg/cm2)/系统最大压力Q40kg/cm2)*料管面积(Cm2)=射出缸面积(Cm2)；单缸一(射缸直径2一柱塞直径2)*o.785=射出缸面积(Cm2);双缸一-(射缸直径2-柱塞直径2)*0.785*2=射出缸面积(Cm2).7.泵浦单转容积射出缸面积(Cm2)*射出速度(Cm/sec)*60秒/马达转速=泵浦单转容积(ccsec),(马达转速RPM:6
7、0HZ1150,50HZ958)8.螺杆转速及油压马达单转容积(1)泵浦单转容积(cc/rec)*马达转速(RPM)/油压马达单转容积=螺杆转速；(2)泵浦单转容积(cc/rec)*马达转速(RPM)/螺杆转速=油压马达单转容积.9.射出总压力系统最大压力(kg/cm2)*射出缸面积(Cm2)=射出总压力(kg);(2)射出压力(kg/cm2)*螺杆面积(Cm2)=射出总压力(kg).10.盎司及相关单位换算(1)1盎司(OZ)=28.375公克(gr);1磅(ib)=16盎司(oz);(3)1公斤(kg)=2.2磅(ib);即:1斤=Ll磅;1磅(ib)=454公克(gr)=0454公斤(k
8、g).11.关模力(1)曲手式：关模缸面积(Cm2)*系统最大压力(140kg/cm2)/IOo0*曲手放大率(20-50)=关模力(Ton)(2)单缸直压式:关注注塑天下关模缸面积(Cm2)*系统最大压力(140kg/cm2)/IOoo=关模力(TOn)12.道柱直径和关模力的公式道柱直径2(Cm2)*0.785*杨氏系数(SCm4约IoOOlgcn2)*4=关模力概值(Ton).13.成品排列投影面积和关模力关系公式成品排列投影面积(寸2)*标准厚度Q5mm)/成品平均厚度(mm)*使用原料常数/PS原料常数Q)=关模力(Ton);Q)成品排列投影面影以射入浇口为圆心,长边为半径计算出直径
9、;排列直径2(寸2)*0.785=成品抖洌投影面积(寸2).(2)使用原料常数,以概略经验值计算,以流动性良劣比PS好的列为1以下;比PS不好的列为1以上如：ABS1.05;AS1.2;PMMA1.3;PC1.6;PBT0.9;PP0.7;PE0.7-0.8;塑胶钢0.8;NILON0.7-0.9等.各种原料亦分不同等级,宜多了解只付参与.(3)和射出从向的成品部份之要求,如杯子的高度部份大约以投影面积的30%计算即可.14.托模力托模缸面积(Cm2)*系统最大压力Q40kg/cm2)/IOoO=托模力(Ton)15.电力单位1马力(HP)=O.754干瓦(KW);1干瓦(KW)=I.326马
10、力(HP)=100O瓦(W);1千瓦(KW)=I度电计量单位QKW/Hr).16.泵浦大小和马力关系P=最大使用压力(如：125kg/cm2.140kg/Cm2);Q=油泵浦一分钟吐出量(L/min);Q=油泵浦单转容积(cc/rec)*马达转速(RPM)/1000=油泵浦一分钟吐出量(Lmin).适用马力:P*Q540=HP;P*Q612=KW.所配合马达可达不降速的最高压力(LP):HP*450Q=LP;KW*612Q=LP.17.计算使用电力(马达容量+电热容量+烘干机容量)*用电常数(约40%)=实际每小时用电量(度,KW/Hr).31:什么是注塑机的射出能力？射出能力=射出压力(kg
11、/cm2)射出容积(Cm3)/10002:什么是注塑机的射出马力？射出马力PW(KW)=射出压力(kgcm2)X射出率(Cm3sec)X9.8X100%3:什么是注塑机的射出率？射出率V(ccsec)=p/4d2gd2:料管直径g:料的密度4:什么是注塑机的射胶推力？射胶推力F(kgf)=p4(D12-D22)P2Dl:油缸内径D2:活塞杆外径P:系统压力5:什么是注塑机的射胶压力？射胶压力P(kgcm2)=p4X(D12-D22)P2(p4d2)6:什么是注塑机的塑化能力？塑化能力W(gsec)=2.5(d2.54)2X(h2.54)NS1000/3600/2h=螺杆前端牙深(Cm)S=原料密度7:什么是系统压力?与注塑压力有什么区别？系统压力(kg/cm2)=油压回路中设定最高的工作压力8:射出速度？H:速度=距离/时间
