注塑工艺条件控制方法.docx
《注塑工艺条件控制方法.docx》由会员分享,可在线阅读,更多相关《注塑工艺条件控制方法.docx(4页珍藏版)》请在第壹文秘上搜索。

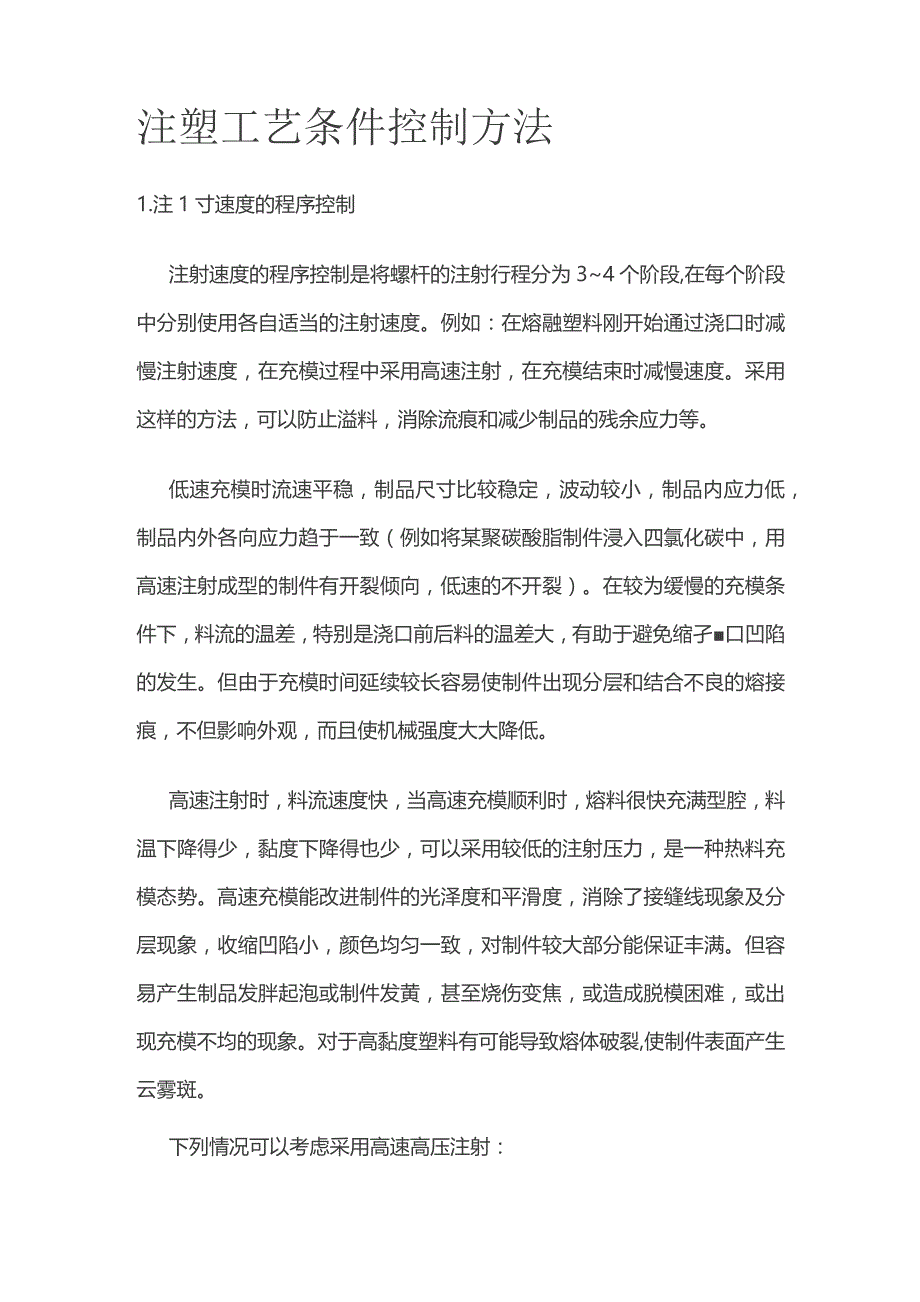

1、注塑工艺条件控制方法1.注1寸速度的程序控制注射速度的程序控制是将螺杆的注射行程分为34个阶段,在每个阶段中分别使用各自适当的注射速度。例如:在熔融塑料刚开始通过浇口时减慢注射速度,在充模过程中采用高速注射,在充模结束时减慢速度。采用这样的方法,可以防止溢料,消除流痕和减少制品的残余应力等。低速充模时流速平稳,制品尺寸比较稳定,波动较小,制品内应力低,制品内外各向应力趋于一致(例如将某聚碳酸脂制件浸入四氯化碳中,用高速注射成型的制件有开裂倾向,低速的不开裂)。在较为缓慢的充模条件下,料流的温差,特别是浇口前后料的温差大,有助于避免缩孑口凹陷的发生。但由于充模时间延续较长容易使制件出现分层和结合

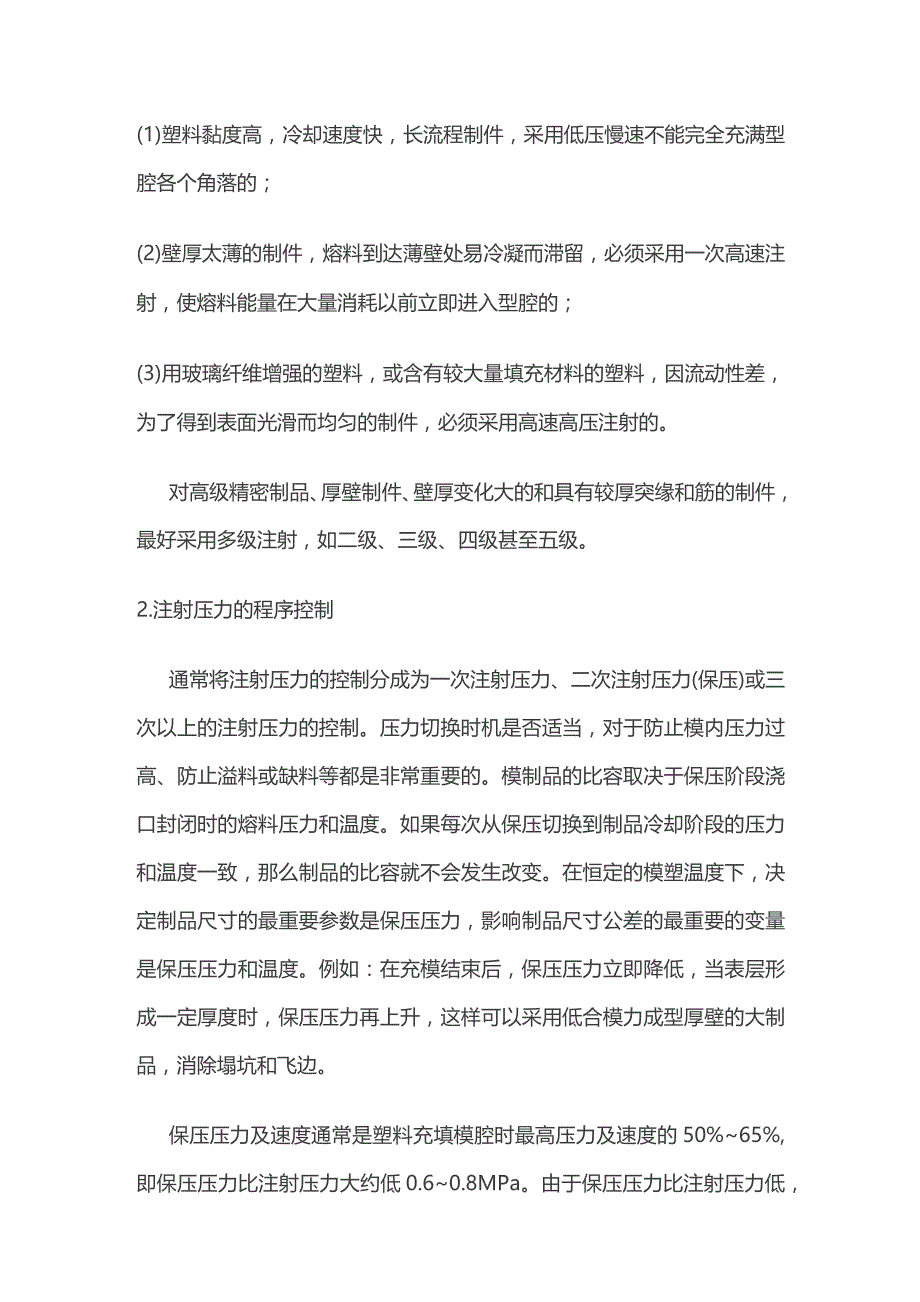

2、不良的熔接痕,不但影响外观,而且使机械强度大大降低。高速注射时,料流速度快,当高速充模顺利时,熔料很快充满型腔,料温下降得少,黏度下降得也少,可以采用较低的注射压力,是一种热料充模态势。高速充模能改进制件的光泽度和平滑度,消除了接缝线现象及分层现象,收缩凹陷小,颜色均匀一致,对制件较大部分能保证丰满。但容易产生制品发胖起泡或制件发黄,甚至烧伤变焦,或造成脱模困难,或出现充模不均的现象。对于高黏度塑料有可能导致熔体破裂,使制件表面产生云雾斑。下列情况可以考虑采用高速高压注射:(1)塑料黏度高,冷却速度快,长流程制件,采用低压慢速不能完全充满型腔各个角落的;(2)壁厚太薄的制件,熔料到达薄壁处易冷

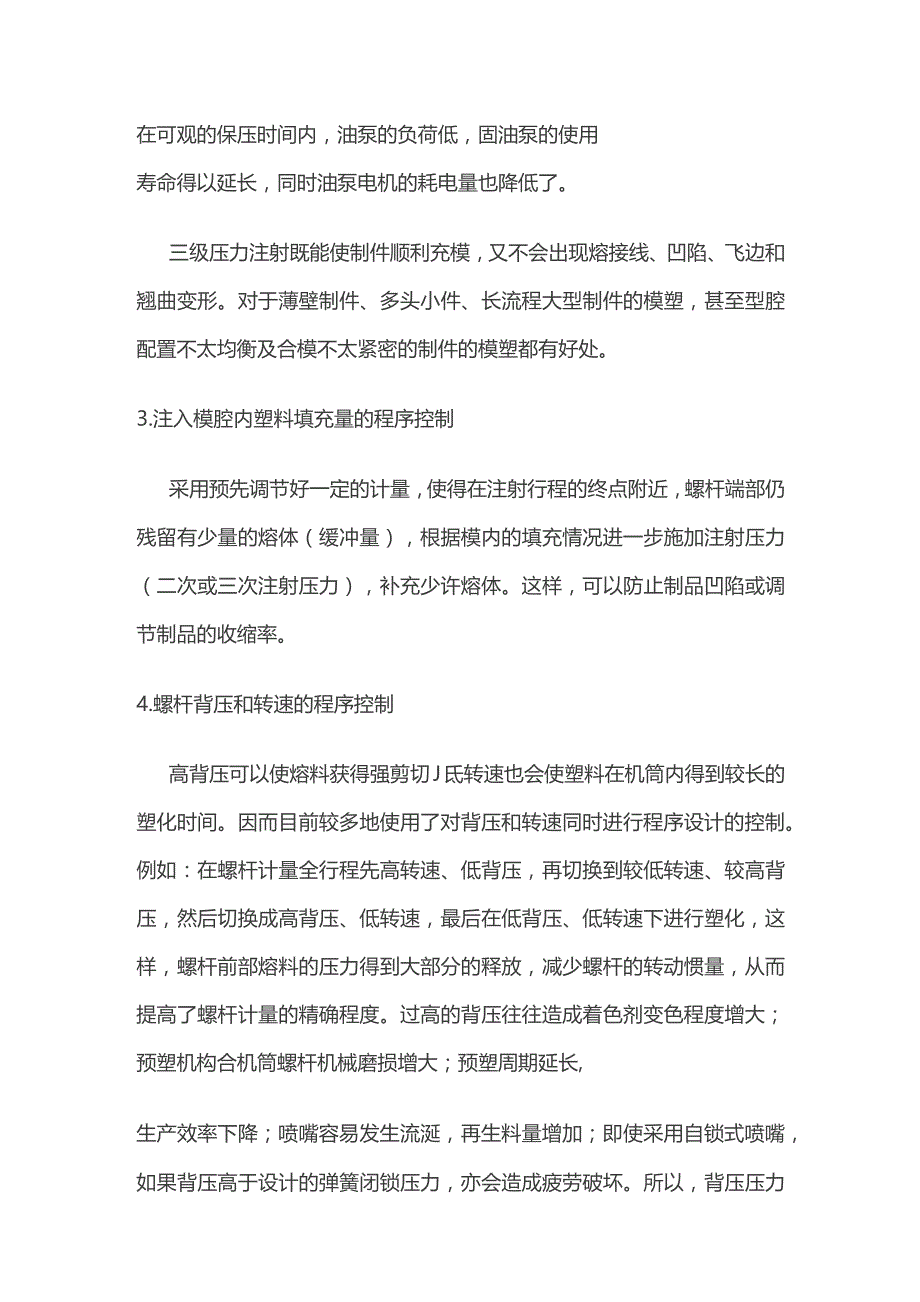

- 配套讲稿:
如PPT文件的首页显示word图标,表示该PPT已包含配套word讲稿。双击word图标可打开word文档。
- 特殊限制:
部分文档作品中含有的国旗、国徽等图片,仅作为作品整体效果示例展示,禁止商用。设计者仅对作品中独创性部分享有著作权。
- 关 键 词:
- 注塑 工艺 条件 控制 方法
