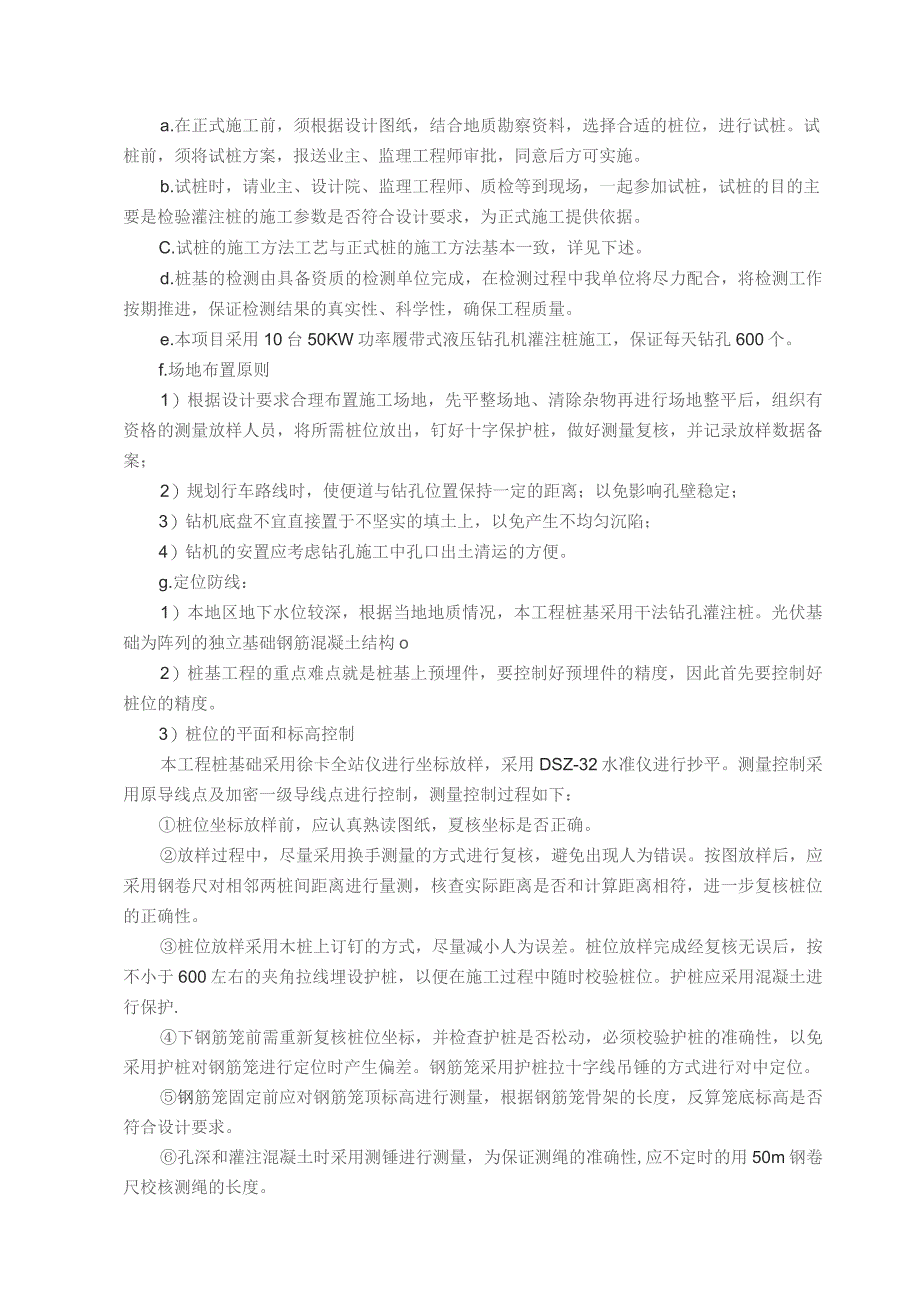

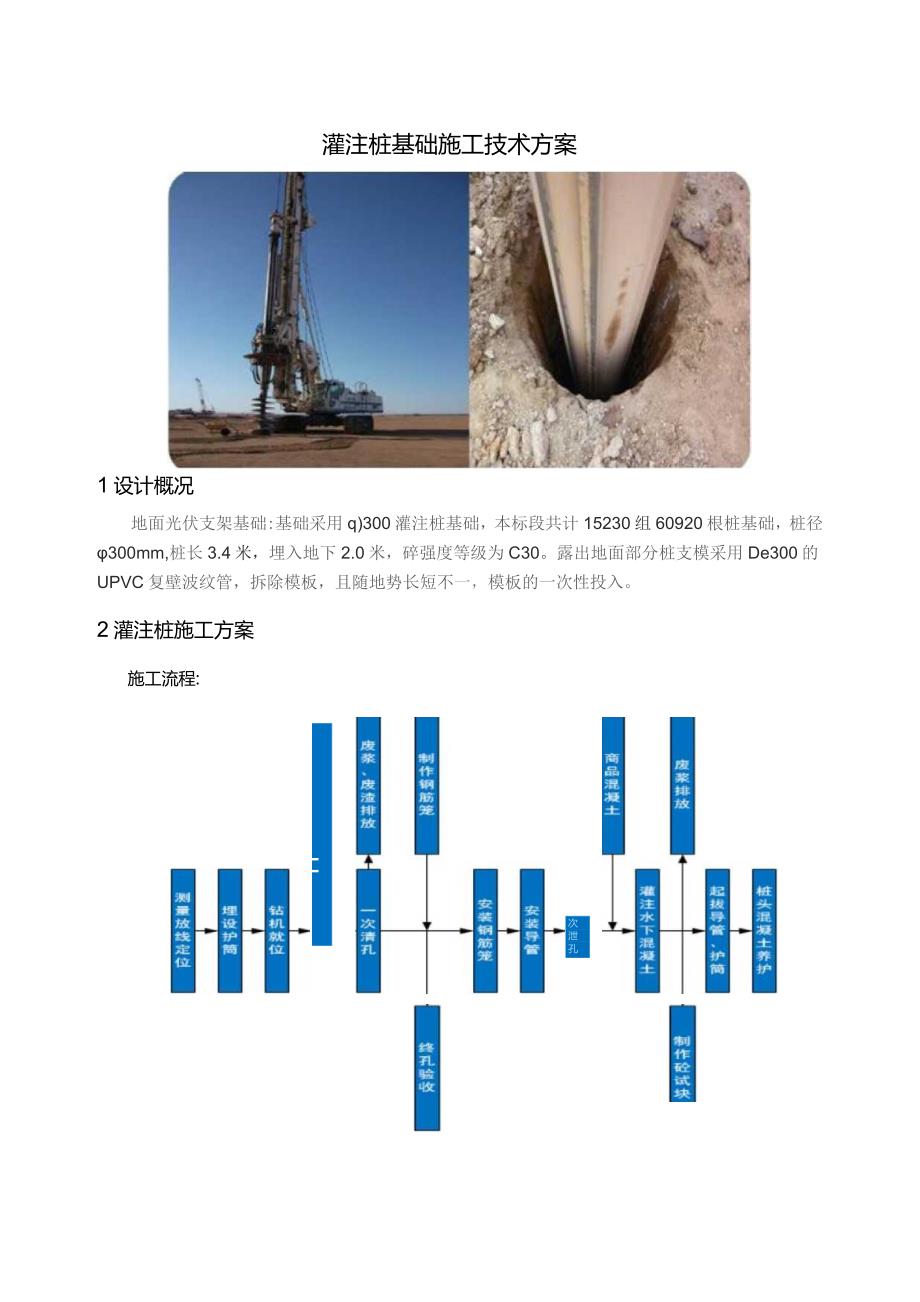

1、灌注桩基础施工技术方案1设计概况地面光伏支架基础:基础采用q)300灌注桩基础，本标段共计15230组60920根桩基础，桩径300mm,桩长3.4米，埋入地下2.0米，碎强度等级为C30。露出地面部分桩支模采用De300的UPVC复壁波纹管，拆除模板，且随地势长短不一，模板的一次性投入。2灌注桩施工方案施工流程:票泥浆护壁透H 成孔次 泄 孔a.在正式施工前，须根据设计图纸，结合地质勘察资料，选择合适的桩位，进行试桩。试桩前，须将试桩方案，报送业主、监理工程师审批，同意后方可实施。b.试桩时，请业主、设计院、监理工程师、质检等到现场，一起参加试桩，试桩的目的主要是检验灌注桩的施工参数是否符合
2、设计要求，为正式施工提供依据。C.试桩的施工方法工艺与正式桩的施工方法基本一致，详见下述。d.桩基的检测由具备资质的检测单位完成，在检测过程中我单位将尽力配合，将检测工作按期推进，保证检测结果的真实性、科学性，确保工程质量。e.本项目采用10台50KW功率履带式液压钻孔机灌注桩施工，保证每天钻孔600个。f.场地布置原则1）根据设计要求合理布置施工场地，先平整场地、清除杂物再进行场地整平后，组织有资格的测量放样人员，将所需桩位放出，钉好十字保护桩，做好测量复核，并记录放样数据备案；2）规划行车路线时，使便道与钻孔位置保持一定的距离；以免影响孔壁稳定；3）钻机底盘不宜直接置于不坚实的填土上，以免
3、产生不均匀沉陷；4）钻机的安置应考虑钻孔施工中孔口出土清运的方便。g.定位防线：1）本地区地下水位较深，根据当地地质情况，本工程桩基采用干法钻孔灌注桩。光伏基础为阵列的独立基础钢筋混凝土结构o2）桩基工程的重点难点就是桩基上预埋件，要控制好预埋件的精度，因此首先要控制好桩位的精度。3）桩位的平面和标高控制本工程桩基础采用徐卡全站仪进行坐标放样，采用DSZ-32水准仪进行抄平。测量控制采用原导线点及加密一级导线点进行控制，测量控制过程如下：桩位坐标放样前，应认真熟读图纸，夏核坐标是否正确。放样过程中，尽量采用换手测量的方式进行复核，避免出现人为错误。按图放样后，应采用钢卷尺对相邻两桩间距离进行量
4、测，核查实际距离是否和计算距离相符，进一步复核桩位的正确性。桩位放样采用木桩上订钉的方式，尽量减小人为误差。桩位放样完成经复核无误后，按不小于600左右的夹角拉线埋设护桩，以便在施工过程中随时校验桩位。护桩应采用混凝土进行保护.下钢筋笼前需重新复核桩位坐标，并检查护桩是否松动，必须校验护桩的准确性，以免采用护桩对钢筋笼进行定位时产生偏差。钢筋笼采用护桩拉十字线吊锤的方式进行对中定位。钢筋笼固定前应对钢筋笼顶标高进行测量，根据钢筋笼骨架的长度，反算笼底标高是否符合设计要求。孔深和灌注混凝土时采用测锤进行测量，为保证测绳的准确性,应不定时的用50m钢卷尺校核测绳的长度。测量确定阵列基础标高：采用水

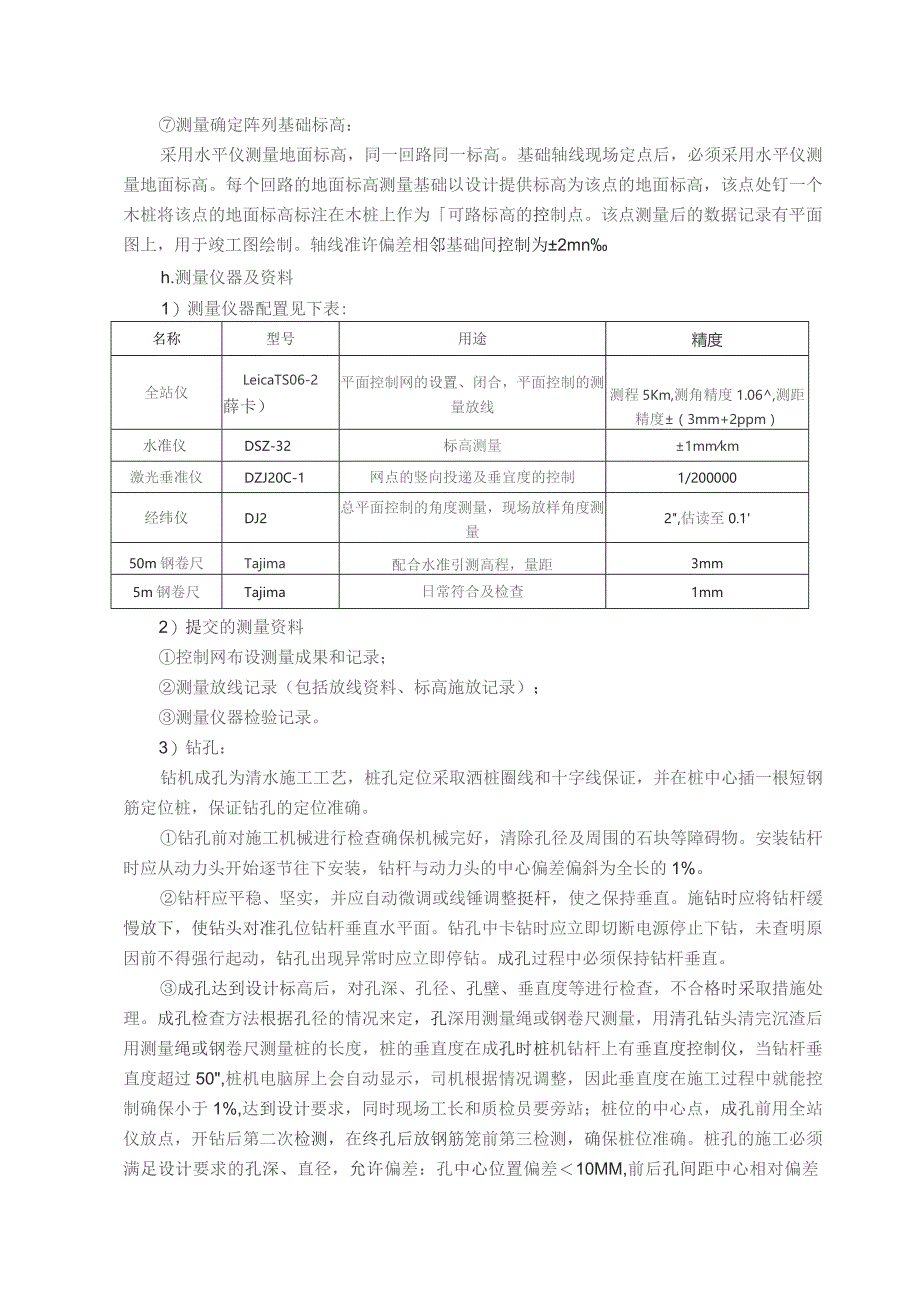

5、平仪测量地面标高，同一回路同一标高。基础轴线现场定点后，必须采用水平仪测量地面标高。每个回路的地面标高测量基础以设计提供标高为该点的地面标高，该点处钉一个木桩将该点的地面标高标注在木桩上作为可路标高的控制点。该点测量后的数据记录有平面图上，用于竣工图绘制。轴线准许偏差相邻基础间控制为2mnh.测量仪器及资料1）测量仪器配置见下表:名称型号用途精度全站仪LeicaTS06-2薛卡）平面控制网的设置、闭合，平面控制的测量放线测程5Km,测角精度1.06,测距精度（3mm+2ppm）水准仪DSZ-32标高测量1mmkm激光垂准仪DZJ20C-1网点的竖向投递及垂宜度的控制1/200000经纬仪DJ2
6、总平面控制的角度测量，现场放样角度测量2,估读至0.150m钢卷尺Tajima配合水准引测高程，量距3mm5m钢卷尺Tajima日常符合及检查1mm2）提交的测量资料控制网布设测量成果和记录；测量放线记录（包括放线资料、标高施放记录）；测量仪器检验记录。3）钻孔：钻机成孔为清水施工工艺，桩孔定位采取洒桩圈线和十字线保证，并在桩中心插一根短钢筋定位桩，保证钻孔的定位准确。钻孔前对施工机械进行检查确保机械完好，清除孔径及周围的石块等障碍物。安装钻杆时应从动力头开始逐节往下安装，钻杆与动力头的中心偏差偏斜为全长的1%。钻杆应平稳、坚实，并应自动微调或线锤调整挺杆，使之保持垂直。施钻时应将钻杆缓慢放下
7、，使钻头对准孔位钻杆垂直水平面。钻孔中卡钻时应立即切断电源停止下钻，未查明原因前不得强行起动，钻孔出现异常时应立即停钻。成孔过程中必须保持钻杆垂直。成孔达到设计标高后，对孔深、孔径、孔壁、垂直度等进行检查，不合格时采取措施处理。成孔检查方法根据孔径的情况来定，孔深用测量绳或钢卷尺测量，用清孔钻头清完沉渣后用测量绳或钢卷尺测量桩的长度，桩的垂直度在成孔时桩机钻杆上有垂直度控制仪，当钻杆垂直度超过50,桩机电脑屏上会自动显示，司机根据情况调整，因此垂直度在施工过程中就能控制确保小于1%,达到设计要求，同时现场工长和质检员要旁站；桩位的中心点，成孔前用全站仪放点，开钻后第二次检测，在终孔后放钢筋笼前
8、第三检测，确保桩位准确。桩孔的施工必须满足设计要求的孔深、直径，允许偏差：孔中心位置偏差10MM,前后孔间距中心相对偏差VIOMM,左右桩孔中心相对偏差V20lVlM,垂直度偏差0.5%。成孔后应注意成孔的保护。4）钢筋龙加工、安装放线确定桩位点后，按图纸要求进行钢筋笼制作。钢筋到场后必须有合格证，并在监理的见证下进行取样试验，试验合格后才方可用于正式工程，并作好所有钢筋的标识和跟踪管理，保证所用钢筋的可追溯性。保证钢筋的表面洁净，无锈蚀、无油污，较长时间存放的钢筋做好防雨工作。在焊接前，焊点处的水锈必须清除干净。钢筋采用人工绑扎，绑扎时严格按图施工，保证钢筋的型号、间距以及搭接、锚固长度符合
9、设计要求.绑扎钢筋笼时，要求主筋环向均匀分布，箍筋环的直径与间距符合设计要求。箍筋与主筋之间可采用绑扎，但在其两端宜采用焊接，以增强钢筋骨架的牢固程度，同时便于插入桩孔内。钢筋笼制作后，用吊车吊放，入孔时应轻放慢放，入孔后不得强行左右旋转，严禁高起猛落、碰撞和强压下放,保持钢筋笼上下轴线一致。钢筋骨架现场制作，在一次清孔完毕后，起钻、吊车吊放钢筋骨架。钢筋骨架在井口分段焊接，焊接长度IOd,同一截面接头数不大于50%,钢筋骨架型号、位置安放必须准确。钢筋笼的制作应符合图纸设计和建筑地基基础工程施工质量验收GB50202-2002要求。钢筋笼制作允许偏差表（mm）项次项目允许偏差1主筋间距102
10、箍筋间距203钢筋笼直径104钢筋笼倾斜度0.5%5钢筋笼安装深度1006长度100钢筋笼外侧设置控制保护层厚度的垫块（碎保护层厚度为50mm）,其间距竖向为2m,横向圆周不得小于4处，顶端应设置吊环。钢筋笼在运输和吊装时，应防止变形，安放应对准孔位，不得强行插入和碰撞孔壁，就位后应立即固定。钢筋笼安装可用小型吊运机具或起重机吊装就位。钢筋笼吊装钢筋笼安装完毕时，应会同建设单位、监理单位对该项进行隐蔽工程验收，合格后方可进行碎浇筑。5）安装预埋件预埋件安装时平面位置、水平标高、垂直度必须符合施工图纸要求和准许误差的范围内。在立柱箍筋上另加辅助钢筋固定预埋件,并与模板支架固定（可采用另加辅助钢筋
11、）。当预埋件锚筋与结构筋位置发生冲突时，应尽量调整结构筋位置，保证锚筋按设计位置就位。预埋件定位后，应对预埋件的位置进行跟踪测量。混凝土浇筑完毕达到一定强度后，定位板或定位支架应予以拆除。预埋件质量控制：埋设工艺和定位措施是影响埋件施工质量的关键环节,施工前应编制详细且具有可操作性工艺方案并对操作工人进行详细交底。搞好工序间协调，加强施工管理，保证预埋件施工与钢筋工序和混凝土工序的合理穿插施工。强化过程检查，加强测量跟踪监督，保证埋件位置精度。6）灌注桩混凝土浇筑浇注前必须保证桩孔位置、孔深、直径满足设计要求,对孔内进行清理，孔内无浮土及杂物。在每组光伏组件前后桩孔上各拉一条直线，保证同组组件
12、钢筋笼成直线排列，标高准确、保护层符合设计要求。放入钢筋笼后固定好，保证钢筋笼的位置，混凝土从四周均匀灌入，采取措施保证不把孔周围的浮土带入孔内，然后振捣密实。浇注时先将地表以下部分浇注完成，漏出地表保护层浇注需要等地表以下混凝土基本凝固后再进行施工。在钢筋笼外部套一设计要求孔径、高度塑料管做模板，安装固定好预埋件，挂线控制好轴线位置和标高，浇注混凝土振捣密实。浇注应保证微孔桩前后间距偏差控制在土IoMM；左右间距偏差控制在土20MM；露出自然地表高度偏差控制在土10MM浇注完后做好成品的保护工作不得随意碰撞己浇筑完的桩，上部支架安装应在混凝土强度达到设计70%后方可进行施工。水泥选用的厂家、
13、强度等级、品种相同且凝结时间、安定性、强度等技术性能指标均符合现行国家标准要求；砂石按规定选用合格材料；外加剂不仅满足混凝土施工性能的要求，而且有利于提高混凝土的内在质量和外观效果，混凝土取样试配，按试配后优选的配合比施工，严格控制塌落度。混凝土罐车运输，泵车浇筑或人工浇筑，浇筑混凝土，随灌随振捣随提升桩管。插入式振捣器振捣和钢轩人工振捣，保证混凝土密实性。浇筑时应设专人监护模板、钢筋，当发现跑模或移位时，应立即停止浇筑，并应在混凝土初凝前修整完好。振捣器操作时应快插慢拔。混凝土搅拌一要均匀，二要保证时间，振捣密实，不漏浆。3混凝土灌注桩工程质标准和检验方法类别序号检查项目质量标准单位检验方法
14、及器具I-J1项目1承载力必须符合设计要求按基桩检测技术规检测2混凝土强度应符合设计要求试件报告或钻芯取样送检3混凝土灌注程序应符合现行有关标准的规定和施工措施要求观察检查4桩体质量检验应符合现行国家规JGjioe的规定按JGJIO6规检测，如钻芯取样，大直径嵌岩桩应钻至桩尖下50Cm51根3根、单排桩桩基垂位I直于中偏心线方差向和群桩基础的边桩泥浆护壁D1000不大于D/6,且不大于100mm用钢尺检查D1000100+0.01H2mm用钢尺检查套管成孔灌注D500W70mm用钢尺检查D500WIOomm用钢尺检杳干成孔灌注桩70mm用钢尺检查钻扩机.铲、沉管、法成L1根2根或单排桩70mm用钢尺检查3根20根群桩WD/2mm用钢尺检查人工挖孔混凝土护壁50mm用钢尺检查#钢套管护壁WIOomm用钢尺检查条形桩基沿中心线方向和群桩基础的中间桩泥浆护壁D1000不大于D/4,且不大于15Onlm用钢尺检查D1000150+0.01H2mm用钢尺检直套管成孔灌注桩D500W150mm用钢尺检查D500W150mm用钢尺检查干成孔灌注桩150mm用钢尺检查5条形桩基沿中心线方向和群桩基础的中间桩钻扩机洛阳铲玩管法成孔多于20、桩D2mm用钢尺检查桩数多于2Q根中间桩
