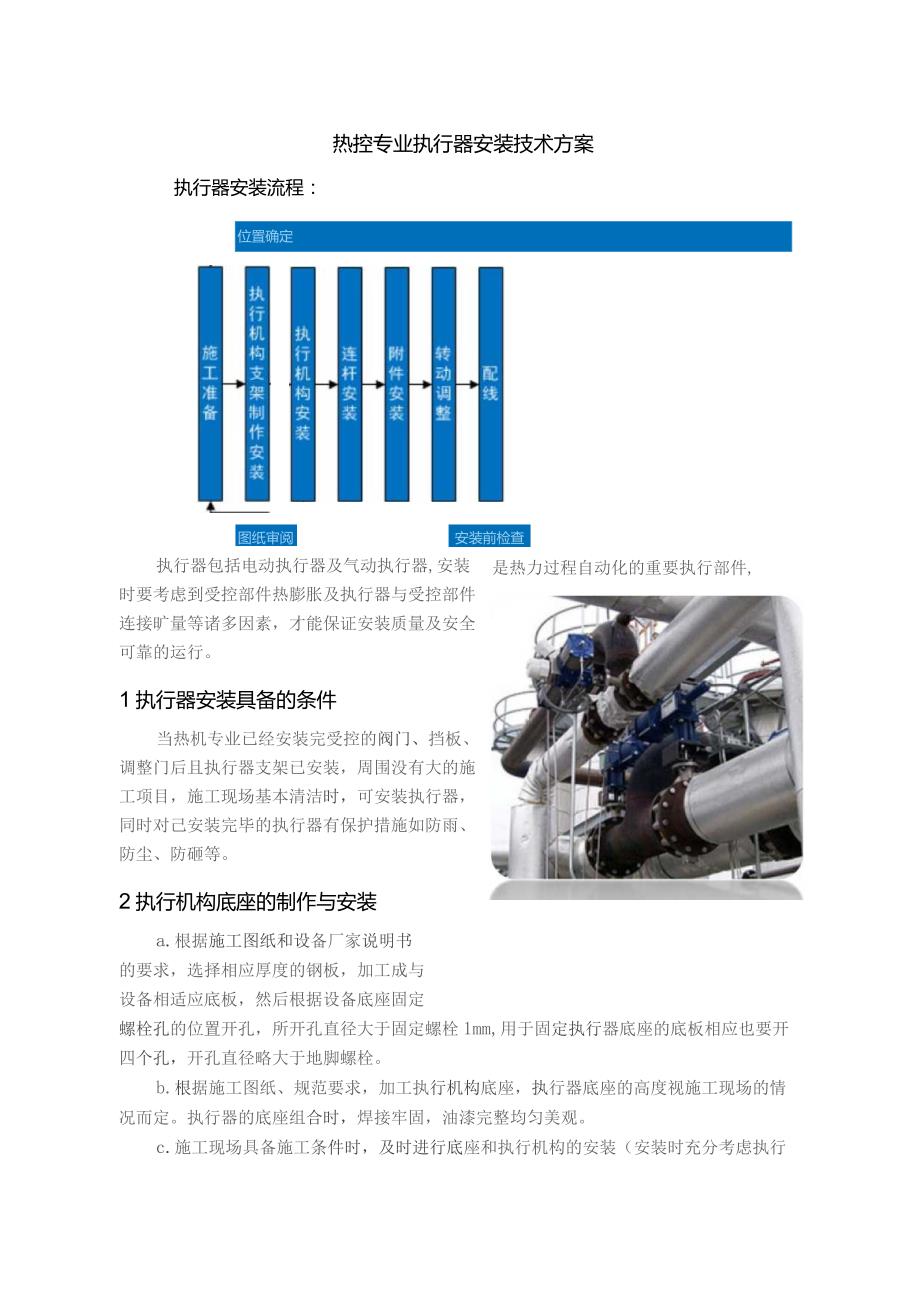

1、热控专业执行器安装技术方案执行器安装流程：位置确定安装前检查图纸审阅是热力过程自动化的重要执行部件,执行器包括电动执行器及气动执行器,安装时要考虑到受控部件热膨胀及执行器与受控部件连接旷量等诸多因素，才能保证安装质量及安全可靠的运行。1执行器安装具备的条件当热机专业已经安装完受控的阀门、挡板、调整门后且执行器支架已安装，周围没有大的施工项目，施工现场基本清洁时，可安装执行器，同时对己安装完毕的执行器有保护措施如防雨、防尘、防砸等。2执行机构底座的制作与安装a.根据施工图纸和设备厂家说明书的要求，选择相应厚度的钢板，加工成与设备相适应底板，然后根据设备底座固定螺栓孔的位置开孔，所开孔直径大于固定

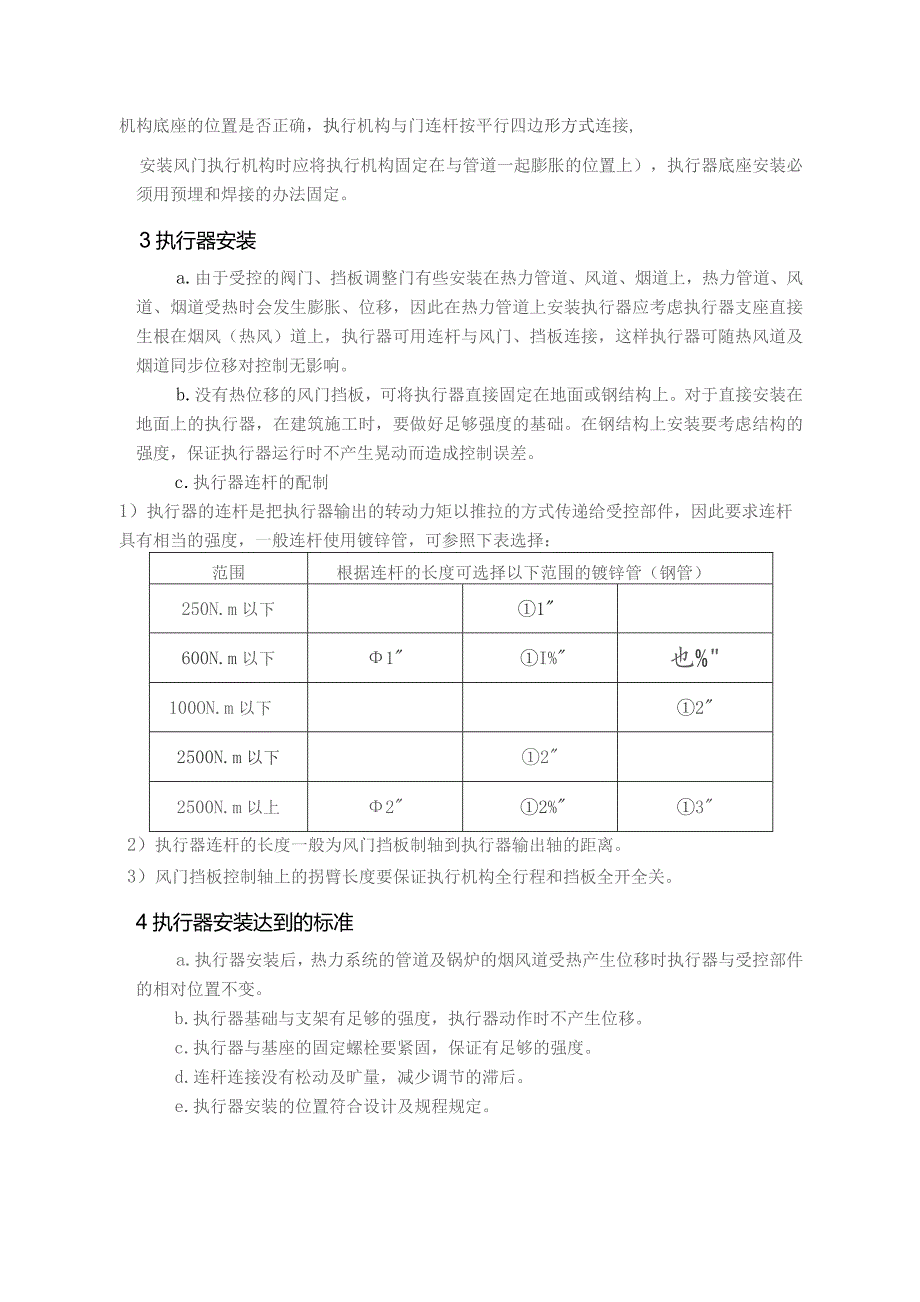

2、螺栓1mm,用于固定执行器底座的底板相应也要开四个孔，开孔直径略大于地脚螺栓。b.根据施工图纸、规范要求，加工执行机构底座，执行器底座的高度视施工现场的情况而定。执行器的底座组合时，焊接牢固，油漆完整均匀美观。c.施工现场具备施工条件时，及时进行底座和执行机构的安装（安装时充分考虑执行机构底座的位置是否正确，执行机构与门连杆按平行四边形方式连接,安装风门执行机构时应将执行机构固定在与管道一起膨胀的位置上），执行器底座安装必须用预埋和焊接的办法固定。3执行器安装a.由于受控的阀门、挡板调整门有些安装在热力管道、风道、烟道上，热力管道、风道、烟道受热时会发生膨胀、位移，因此在热力管道上安装执行器应
3、考虑执行器支座直接生根在烟风（热风）道上，执行器可用连杆与风门、挡板连接，这样执行器可随热风道及烟道同步位移对控制无影响。b.没有热位移的风门挡板，可将执行器直接固定在地面或钢结构上。对于直接安装在地面上的执行器，在建筑施工时，要做好足够强度的基础。在钢结构上安装要考虑结构的强度，保证执行器运行时不产生晃动而造成控制误差。c.执行器连杆的配制1）执行器的连杆是把执行器输出的转动力矩以推拉的方式传递给受控部件，因此要求连杆具有相当的强度，一般连杆使用镀锌管，可参照下表选择：范围根据连杆的长度可选择以下范围的镀锌管（钢管）250N.m以下1600N.m以下1I%也%100ON.m以下22500N.
4、m以下22500N.m以上22%32）执行器连杆的长度一般为风门挡板制轴到执行器输出轴的距离。3）风门挡板控制轴上的拐臂长度要保证执行机构全行程和挡板全开全关。4执行器安装达到的标准a.执行器安装后，热力系统的管道及锅炉的烟风道受热产生位移时执行器与受控部件的相对位置不变。b.执行器基础与支架有足够的强度，执行器动作时不产生位移。c.执行器与基座的固定螺栓要紧固，保证有足够的强度。d.连杆连接没有松动及旷量，减少调节的滞后。e.执行器安装的位置符合设计及规程规定。5执行机构及回路调试检验项目及质标准序号工序（检验项目）工程名称性质单位合格优良1手/自动切换切换正常2动作方向正确3执行机构输出轴误差及死区主要这允许误差4行程时间20%额定时间5气动三断保护动作正确6阀位误差W允许误差7行程、力矩开关动作正确8挡板或阀门开关到位，满足要求
