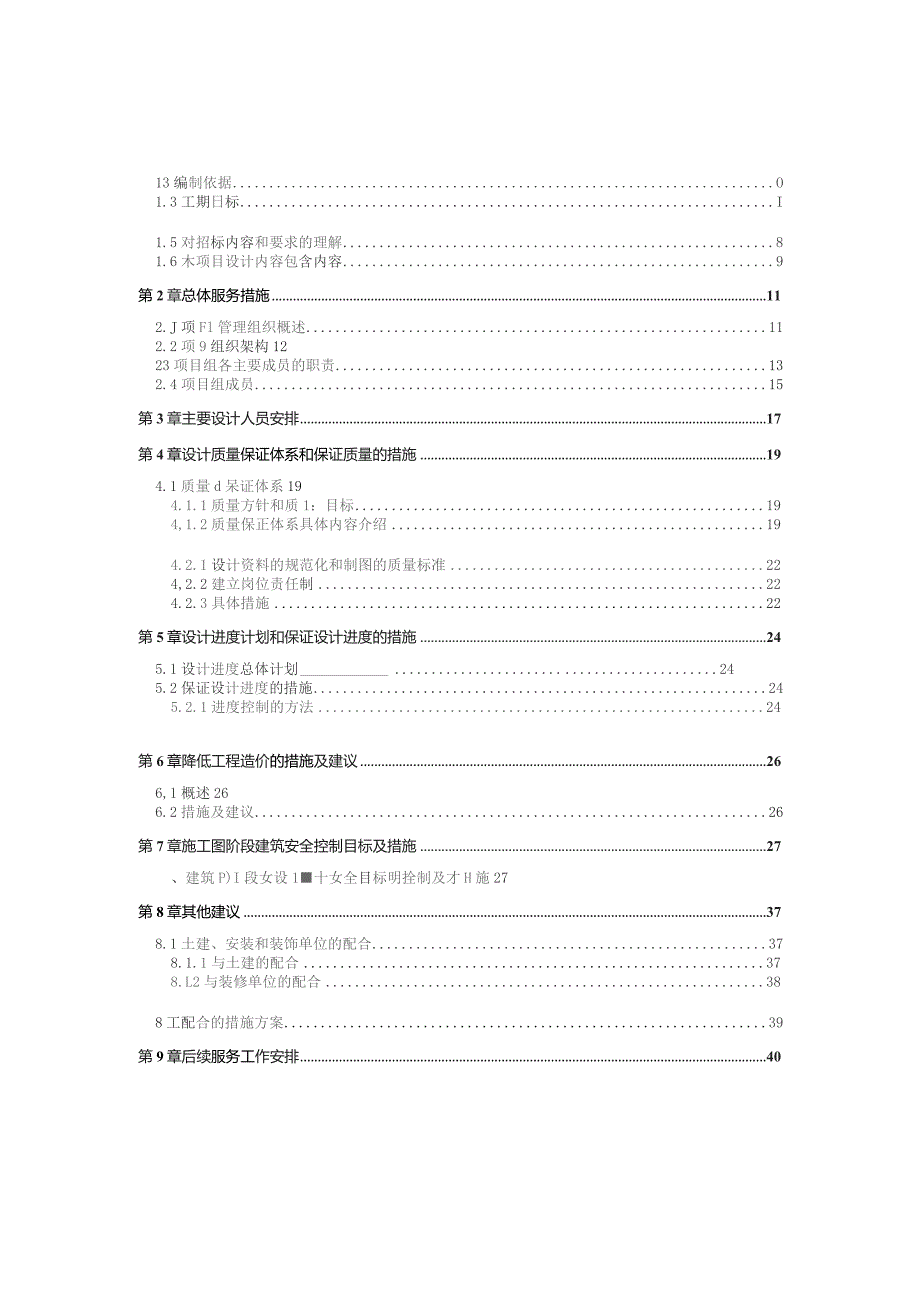

1、13编制依据O1.3工期日标I1.5对招标内容和要求的理解81.6木项目设计内容包含内容9第2章总体服务措施112.J项Fl管理组织概述112.2项9组织架构1223项目组各主要成员的职责132.4项目组成员15第3章主要设计人员安排17第4章设计质量保证体系和保证质量的措施194.1质量d呆证体系194.1.1质量方针和质1：目标194,1.2质量保正体系具体内容介绍194.2.1设计资料的规范化和制图的质量标准224,2.2建立岗位责任制224.2.3具体措施22第5章设计进度计划和保证设计进度的措施245.1设计进度总体计划245.2保证设计进度的措施245.2.1进度控制的方法24第6

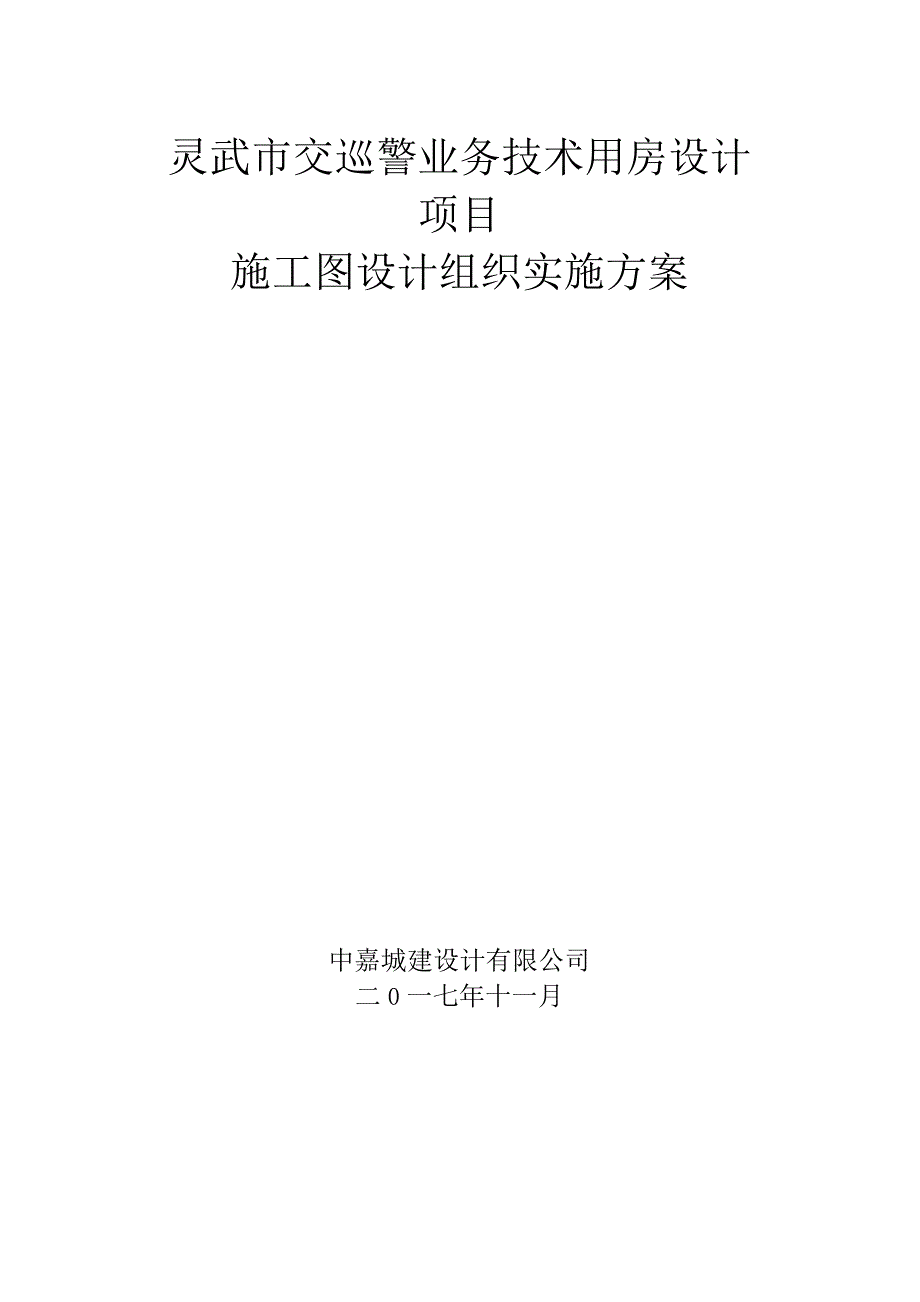

2、章降低工程造价的措施及建议266,1概述266.2措施及建议26第7章施工图阶段建筑安全控制目标及措施27、建筑P)I段女设1十女全目标明拴制及才H施27第8章其他建议378.1土建、安装和装饰单位的配合378.1.1与土建的配合378.L2与装修单位的配合388工配合的措施方案39第9章后续服务工作安排40灵武市交巡警业务技术用房设计项目施工图设计组织实施方案中嘉城建设计有限公司二0一七年十一月目录第1章工程项目概况O1.1工程概况O1.2编制依据O1.3工期目标11.4质量目标31.5对招标内容和要求的理解81.6本项目包含内容9第2章总体服务措施Il2.1项目管理组织概述112.2项目组
3、织架构122.3项目组各主要成员的职责132.4项目组成员15第3章主要设计人员安排17第4章设计质量保证体系和保证质量的措施194.1质量保证体系194.1.1质量方针和质量目标194.1.2质量保证体系具体内容介绍194.2设计质量保证措施224.2.1设计资料的规范化和制图的质量标准224.2,2建立岗位责任制224,2.3具体措施22第5章设计进度计划和保证设计进度的措施245.1设计进度总体计划245.2保证设计进度的措施245.2.1进度控制的方法245.2,2具体措施25第6章降低工程造价的措施及建议266.1.b1ru.b.-.bt-.b.t.bbfnr+.+.-nb.+.b.
4、t.bb+.bbtnr.bb.b.bn-.+.t.+6.2措施及建议26第7章后续服务工作安排27第8章其他建议378.1与土建、安装和装饰单位的配合37&L1与土建的配合378.1.2与装修单位的配合38&1,3与机电安装单位的配合398.2配合的措施方案39第1章工程项目概况1.1工程概况灵武市交巡警业务技术用房位于灵武市，规划建设内容包括:一栋3800平米的技术综合楼、50平米门房、停车场、室外训练场及相应室外工程含围墙、大门、化粪池、消防水池以及室外管网等1.2编制依据设计依据如下：1.灵武市交巡警业务技术用房项目招标文件2.灵武市交巡警业务技术用房初步设计各专业图纸、3.民用建筑设计
5、通则(GB50352-2005)4.民用建筑设计通则(GB50352-2005)；5.建筑设计防火规范(B50016-2006)；6.办公建筑设计规范(JGJ67-2006)；7.公共建筑节能设计规范(GB50189-2015)；8.民用建筑热工设计规范(GB50176-2005)；9.汽车库、修车库、停车场设计防火规范(GB50067-2014)；10.无障碍设计规范(GB50763-2012)；11.公安机关业务技术用房建设标准(建标130-2010)12.智能建筑设计标准GB/T50314-2006S13.智能建筑工程质量验收规范GB50339-200314.综合布线系统工程设计规范GB
6、50311-200715.综合布线系统工程设计规范GB50312-200716.有线电视系统工程技术规范GB50200-9417.安全防范工程技术规范GB50348-200418.视频安防监控系统技术要求GA/T367-200119.入侵报警系统技术要求GA/T368-200120.厅堂扩声系统设计规范GB50371-200621.建筑物电子信息系统防雷技术规范GB50343-200422.电子信息系统机房设计规范GB50174-200823.火灾自动报警系统设计规范GBJ50116-9824.工业企业通信接地设计规范GBJ79-8525.公安部风险等级和防护级别的规定26.中国电气装置安装工
7、程施工及验收规范GBJ232-8227.IEEE电气及电子工程师学会民用建筑闭路监视电视系统工程技术规范28.电气指标标准EIA-422EIA-48529.中华人民共和国公共安全行业标准GA/T75-9430.中华人民共和国建筑法31.IS09001质量管理文件32.建设工程项目管理规范(GB/T50326-2001)33.建设工程质量管理条例1.3工期目标灵武市交巡警业务技术用房施工图设计周期为签订15日历天。工程项目设计进度控制的最终目标就是要按质、按量、按进度要求提供各类设计文件及有关设计图纸。应依据设计合同中规定约定时间安排设计文件和图纸的提交时间，即设计进度控制的计划目标时间。在这种
8、总目标下，利用目标分解原理，按设计阶段进度、各专业设计工作进度制订相应的工作进度分目标。以此构成工程设计进度控制的计划目标体系，作为控制工程设计进度的基础。(一)设计进度时间计划安排1、设计前期工作的进度安排设计前期工作包括收集基础资料、现场踏勘，对项目建议书、可行性研究报告、设计方案的研判深化初步设计。本阶段设计进度如下：(1)现场踏勘，收集基础资料1个日历天，(2)对基础资料、项目建议书、可行性研究报告、初步设计的研判安排2个日历天，本阶段共安排3个日历天2、施工图设计工作的进度安排。1个日历天完成第一时段的互提资料工作，1个日历天完成第二时段的互提资料工作2个日历天完成第三时段的互提资料
9、工作5个日历天内完成施工图。1个I=I历天完成各专业施工图纸的校核、审核、审定工作。1个日历天完成各专业施工图纸的修改工作1个日历天完成图纸，计算书的打印装订工作提交甲方。本阶段共安排12个日历天。本项目根据设计合同规定的施工图设计成果和施工图纸提交的时间为依据，编制施工图设计的进度计划，其中包括确定各项专业施工图设计的开始时间、持续时间、完成时间、提交图纸及审批时间，以此确定施工图设计各项任务的进度计划目标，作为控制施工图设计进度的分目标。1.4质量目标本项目施工图设计质量目标为符合国家技术规范、标准及规程要求，达到设计任务书要求的深度，经过各相关业主单位的确认认可。（一）基本要求：使项目的
10、质量在符合现行规范和标准的条件下，满足业主所要求的功能和使用价值。总目标：在经济性好的前提下，固原市人民医院职工餐厅满足餐厅适用、安全、卫生、美观、和谐的使用要求。（二）设计质量保证管理制度措施1.对初步设计进行咨询、初审及优化，消除设计缺陷，提高设计质量。2.施工图审核制度开工前，对施工图设计文件进行审核。未经审核或审核不合格的施工图，不得交付施工。3.施工图现场核对制度接到施工图后，负责施工图现场核对，按合同约定承担相应责任。4.培训持证上岗制度明确需培训上岗的专业、岗位、培训内容、考核标准及相关职责等，并按有关规定及合同约定对参建单位上岗人员进行监督检查。5.设计变更审批制度严格执行设计
11、变更报批程序，做好I类变更设计初审、上报和II类变更设计的审批工作，确保工程质量。6.质量责任追究制度建设项目应建立质量责任追究制度，层层落实责任到人。7.基础技术资料管理制度建立基础技术资料的收集、整理、建档的管理制度。（三）设计人职责及质量管理措施1.设计人职责设计人对承担的设计项目的质量和进度负责。设计人员应熟悉掌握相关规范和制图标准，掌握各种国家、地方设计规范利规程，正确运用，准确表达。设计中的尺寸、标高、图例标注和计算数据要准确，设计说明要全面完整，保证制图的质量，提高制图的效率，做到图面清晰、简明，符合设计、施工、存档的要求，对所提交的设计成果负责。2.设计人对工程设计的质量保证措
12、施：在各专业的施工图设计的过程中，应征求专业设计负责人、项目负责人、总工程师的意见，及时得到指导。正确选用标准、计算公式、设计参数和套用图纸。精心设计、努力创新、创优；采用新技术、新材料、新工艺，确保工程设计安全可靠。图面布局合理紧凑、整洁，比例适当，尺寸、数字、符号符合制图标准。搞好与有关专业之间的协调配合，认真吸取有关负责人的意见和建议，对存在的问题及时修改修正。对重大技术质量问题或结论与有关责任人有异议时，设计人应向专业设计负责人或项目负责人、总工程师提出复议，最终有总工程师裁定，裁定后设计人必须按裁定意见执行。完成的成果应认真自校，及时向校对人、审核人提供完整的图纸，计算书和相应的资料
13、。对设计成品质量和进度负直接责任，签署有关设计文件。按时或提前完成设计任务，认真进行本项目的资料归档工作。（四）校对人职责：校对人员进行设计校对时，对校对的设计内容的质量负责。熟悉设计基础资料和设计原则，须对图纸、计算书、设计说明、设计变更进行规范性、技术性、准确性校核，校核数据、系数、参数、计算公式、选用的电算程序是否符合既定的设计原则和技术标准，详细校对计算结果是否正确，与图纸是否一致。校对人发现设计文件有错误后，应与设计人充分讨论协商处理。意见不一致时，提请上一级技术负责人决定。认真填写设计校核记录，对校核结果负责。（五）审核人职责及质量管理措施1.审核人职责：审核人员结合校对意见对设计
