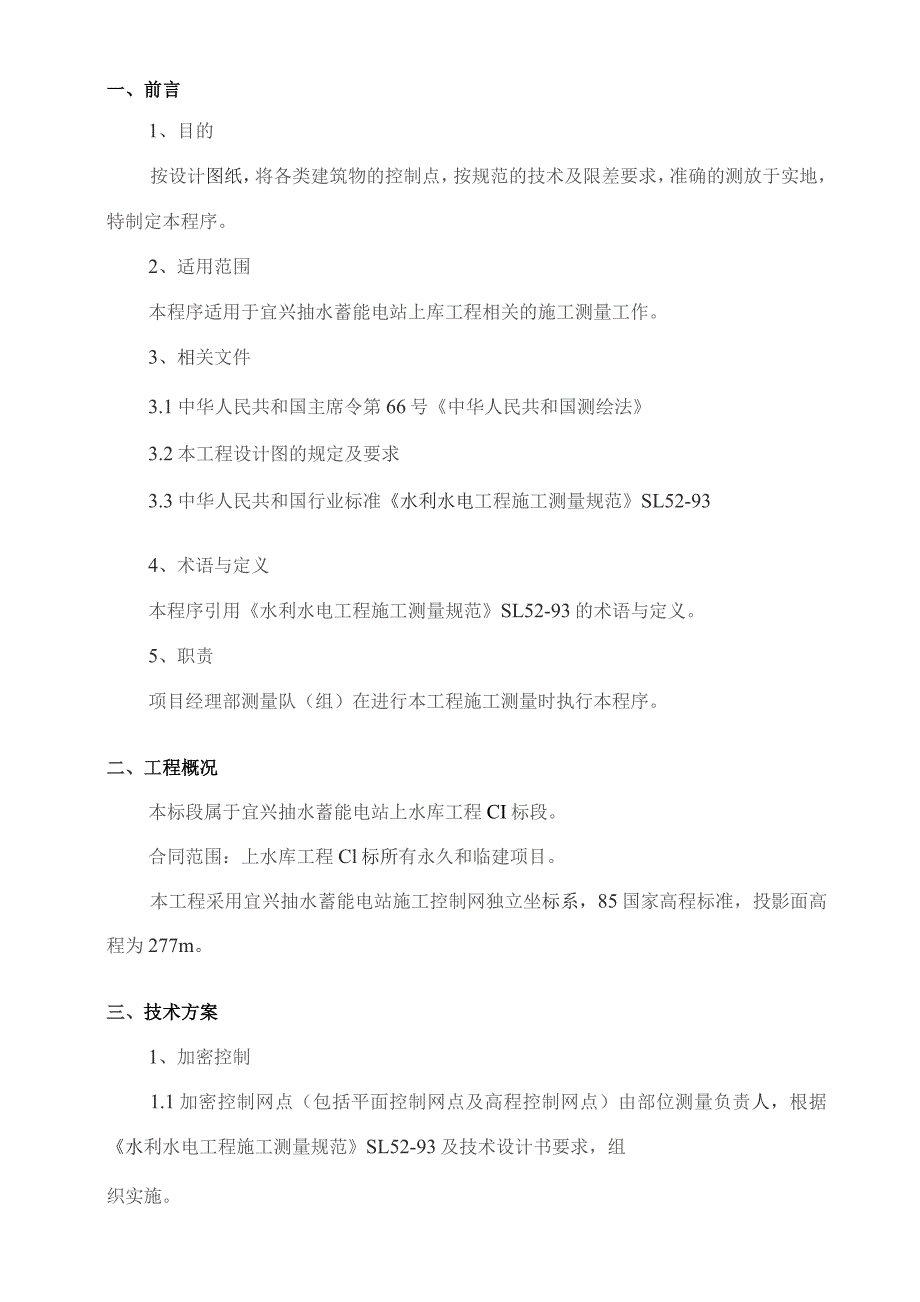

1、一、前言1、目的按设计图纸，将各类建筑物的控制点，按规范的技术及限差要求，准确的测放于实地，特制定本程序。2、适用范围本程序适用于宜兴抽水蓄能电站上库工程相关的施工测量工作。3、相关文件3.1中华人民共和国主席令第66号中华人民共和国测绘法3.2本工程设计图的规定及要求3.3中华人民共和国行业标准水利水电工程施工测量规范SL52-934、术语与定义本程序引用水利水电工程施工测量规范SL52-93的术语与定义。5、职责项目经理部测量队（组）在进行本工程施工测量时执行本程序。二、工程概况本标段属于宜兴抽水蓄能电站上水库工程CI标段。合同范围：上水库工程Cl标所有永久和临建项目。本工程采用宜兴抽水蓄

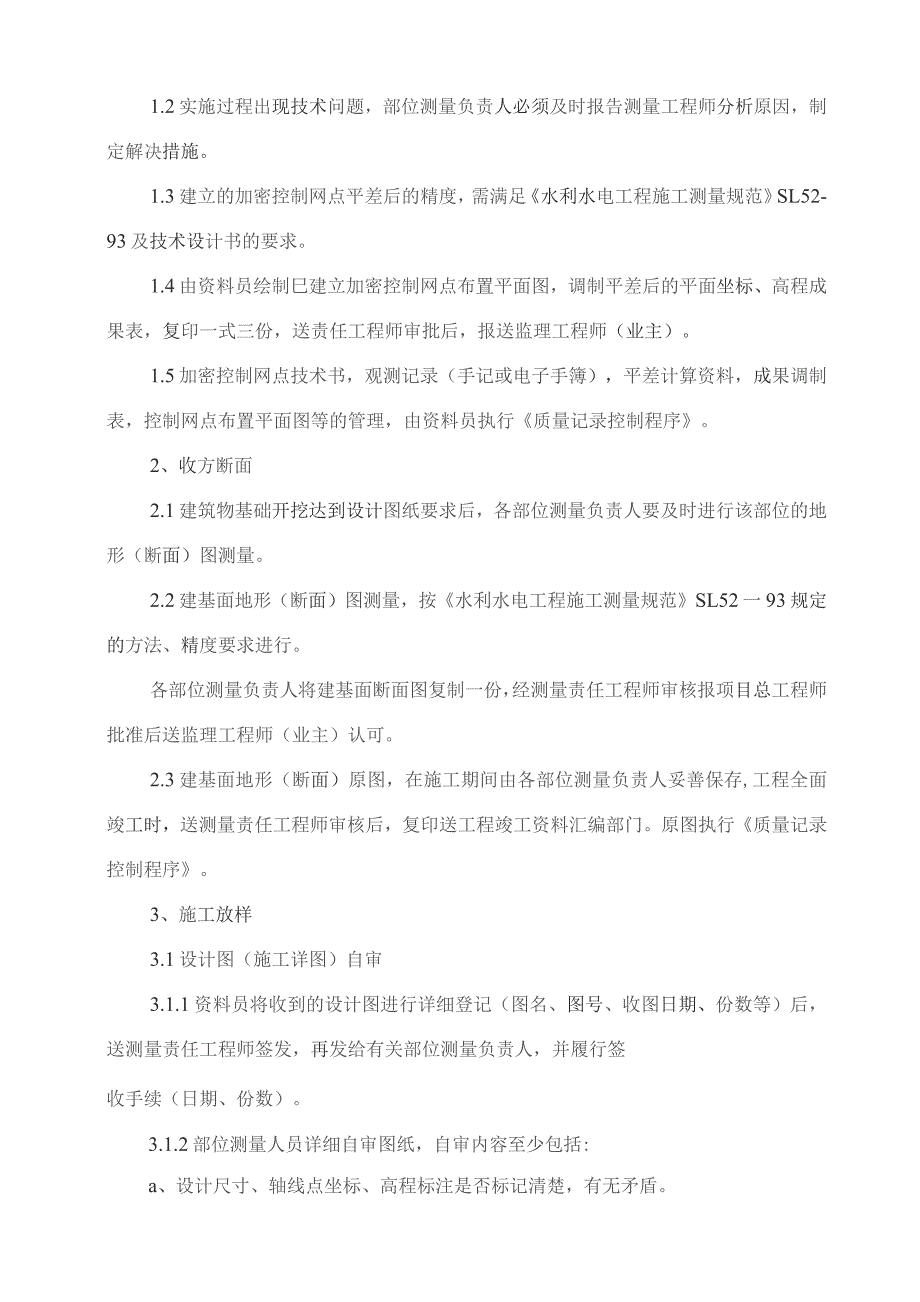

2、能电站施工控制网独立坐标系，85国家高程标准，投影面高程为277m。三、技术方案1、加密控制1.1加密控制网点（包括平面控制网点及高程控制网点）由部位测量负责人，根据水利水电工程施工测量规范SL52-93及技术设计书要求，组织实施。1.2实施过程出现技术问题，部位测量负责人必须及时报告测量工程师分析原因，制定解决措施。1.3建立的加密控制网点平差后的精度，需满足水利水电工程施工测量规范SL52-93及技术设计书的要求。1.4由资料员绘制巳建立加密控制网点布置平面图，调制平差后的平面坐标、高程成果表，复印一式三份，送责任工程师审批后，报送监理工程师（业主）。1.5加密控制网点技术书，观测记录（手
3、记或电子手簿），平差计算资料，成果调制表，控制网点布置平面图等的管理，由资料员执行质量记录控制程序。2、收方断面2.1建筑物基础开挖达到设计图纸要求后，各部位测量负责人要及时进行该部位的地形（断面）图测量。2.2建基面地形（断面）图测量，按水利水电工程施工测量规范SL52一93规定的方法、精度要求进行。各部位测量负责人将建基面断面图复制一份，经测量责任工程师审核报项目总工程师批准后送监理工程师（业主）认可。2.3建基面地形（断面）原图，在施工期间由各部位测量负责人妥善保存,工程全面竣工时，送测量责任工程师审核后，复印送工程竣工资料汇编部门。原图执行质量记录控制程序。3、施工放样3.1设计图（施

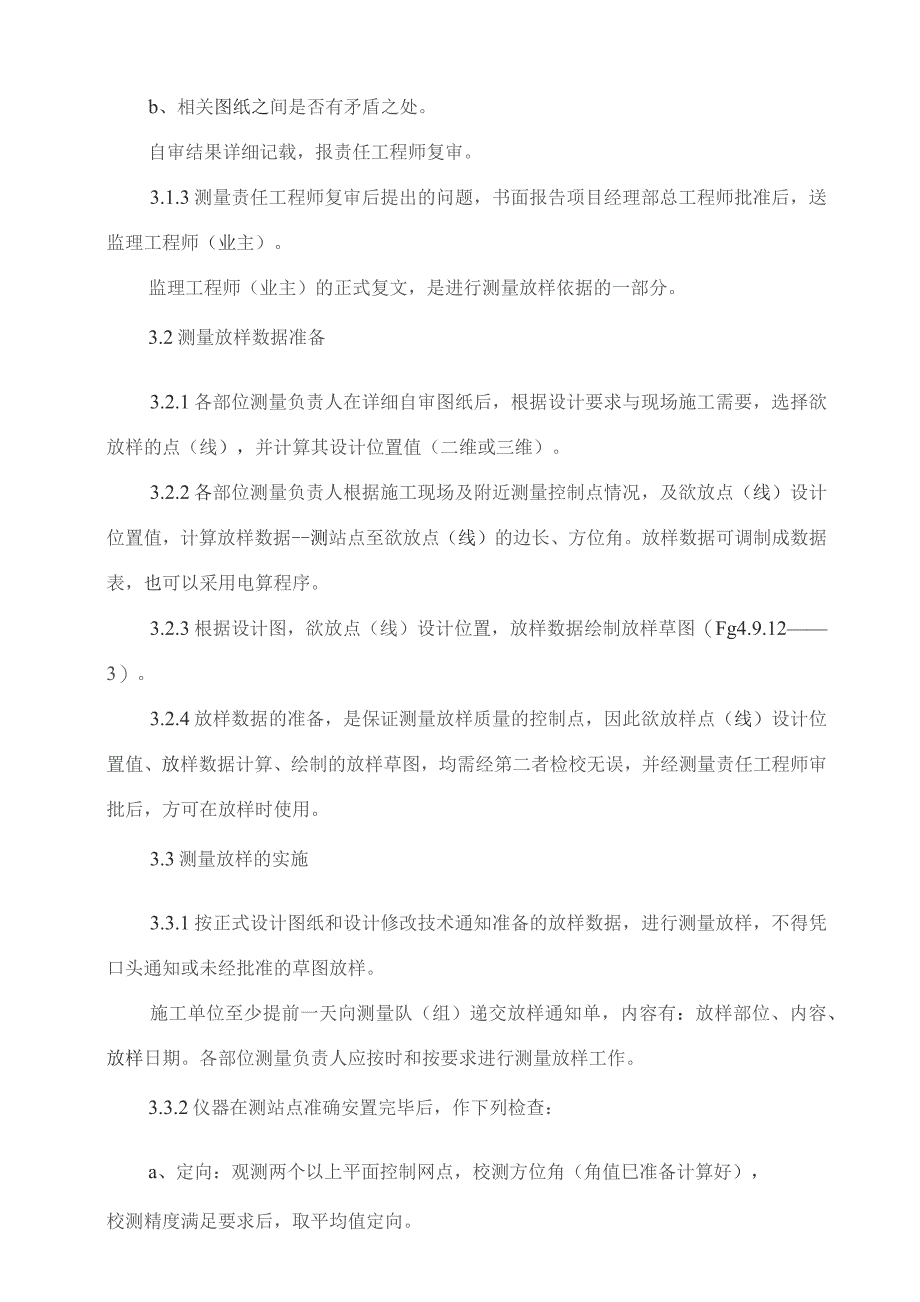

4、工详图）自审3.1.1资料员将收到的设计图进行详细登记（图名、图号、收图日期、份数等）后，送测量责任工程师签发，再发给有关部位测量负责人，并履行签收手续（日期、份数）。3.1.2部位测量人员详细自审图纸，自审内容至少包括:a、设计尺寸、轴线点坐标、高程标注是否标记清楚，有无矛盾。b、相关图纸之间是否有矛盾之处。自审结果详细记载，报责任工程师复审。3.1.3测量责任工程师复审后提出的问题，书面报告项目经理部总工程师批准后，送监理工程师（业主）。监理工程师（业主）的正式复文，是进行测量放样依据的一部分。3.2测量放样数据准备3.2.1各部位测量负责人在详细自审图纸后，根据设计要求与现场施工需要，选
5、择欲放样的点（线），并计算其设计位置值（二维或三维）。3.2.2各部位测量负责人根据施工现场及附近测量控制点情况，及欲放点（线）设计位置值，计算放样数据-测站点至欲放点（线）的边长、方位角。放样数据可调制成数据表，也可以采用电算程序。3.2.3根据设计图，欲放点（线）设计位置，放样数据绘制放样草图（Fg4.9.123）。3.2.4放样数据的准备，是保证测量放样质量的控制点，因此欲放样点（线）设计位置值、放样数据计算、绘制的放样草图，均需经第二者检校无误，并经测量责任工程师审批后，方可在放样时使用。3.3测量放样的实施3.3.1按正式设计图纸和设计修改技术通知准备的放样数据，进行测量放样，不得凭
6、口头通知或未经批准的草图放样。施工单位至少提前一天向测量队（组）递交放样通知单，内容有：放样部位、内容、放样日期。各部位测量负责人应按时和按要求进行测量放样工作。3.3.2仪器在测站点准确安置完毕后，作下列检查：a、定向：观测两个以上平面控制网点，校测方位角（角值巳准备计算好），校测精度满足要求后，取平均值定向。b、高程：测站高程至少接测两个高程控制点，接测高程精度满足要求后，取平均值即为测站点高程值。这项检查是控制测量放样质量的关键，因此检查情况应详细记入放样记录手簿。3.3.3进行建筑物轮廓点（线）放样一般直接采用等级平面控制点放样。由于施工现场的制约，需要加密（轴线点，测站点）放样建筑物
7、轮廓点（线）,此时要考虑加密点的测设误差，对放样点的点位中误差的影响，如何控制见水利水电工程施工测量规范SL52-93o3.3.4测放的建筑物轮廓点（线）要现场自行抽检，抽检点数不少于已放点数的1/3,同时抽查测放点与巳建实体的相关几何尺寸。检测数据详细记载于放样记录手簿。3.3.5按工程部位、项目设置专用放样记录手簿，详细记载现场取得的数据，各部位测量负责人要妥善保存，测量责任工程师要随时抽查。记录手簿见Fg4.9.124336交样放样结束，向施工单位提交放样成果交样单，交样单由各部位测量负责人填写，一式两份，施工单位一份，各部位测量负责人妥善保存一份，交样单见Fg4.9.1250交样单内容
8、包括：a、工程部位、设计图号、施工工序、放样日期。b、放样轮廓点、高程点点位示意图。c、放样点与已建实体相关尺寸、高程差数。d、各部位测量负责人及施工单位施工员签名。四、质保体系、内检程序、制度1、测量仪器、设备的管理测量仪器必须有检定合格证书。测量仪器非测量人员不得使用，应有专人保管，轻拿轻放。待外业测量结束后，仪器上的雨水或灰尘应及时搽拭,放置在干燥的位置以免受潮，并建立各项仪器设备管理台帐。1.1由测量队长负责测绘仪器、设备的管理；1.2仪器配备:由测量队长根据工程规模和施工需要编制仪器、设备计划，报总工程师审核，项目部经理审批后，进行配备。现有测量仪器：GPS-台，全站仪二台。1.3仪
9、器保管和保养（专人）；1.3.1建立测绘仪器设备台帐，测量队自存一份。1.3.2建立各种测量仪器设备的技术档案，包括仪器型号、厂号、最近周检日期、检定成果（精度指标）等，测量队自存一份。1.3.3仪器存放于通风、干燥、温度适宜的室内，存放柜（架）要求稳定可靠。仪器存放室要求住人。1.3.4仪器使用前后要仔细检查设备完好情况。1.3.5按照仪器说明、定期进行仪器保养、并做好保养记录。1.3.6进行统一格式的标识，标识应注明可使用、封存、严禁使用等状态。1.4仪器检验由测量队长编制仪器检验计划，报总工程师批准。及时安排仪器检验，严禁超期使用；1.5常规检校；测量负责人应根据仪器具体的使用情况，组织
10、测量人员定期对仪器、设备进行检校，并做好检校记录。1.6仪器运输；因施工现场较远而要乘车的情况下，精密仪器严禁放置于车厢内，应由乘车人员抱于膝上。在车上人员较多时，应向携带仪器的测量人员让座位。1.7仪器报停或维修;在仪器使用、运输等过程中，如发生故障、损坏等情况，测量负责人应进行分析，写出书面报告，接受有关处罚。由总工程师决定停用或维修。停用或维修情况，应写入设备档案。1.8仪器拆卸；严禁非专业人员拆卸仪器，专业人员要求精通设备构造，对不允许拆卸的仪器，严禁拆卸。1.9测绘仪器和设备未经项目部领导批准不得外借。2、现场施工测量的管理2.1测量组长必须熟悉图纸明确测量任务2.2绘制放样草图，放
11、样数据计算及草图，测量人员应互相检校，由技术负责人作最后检校2.3测量队（组）长根据相关部门至少提前一天的清单安排相应的工作，在现场无技术人员的情况下，不得进行放样。2.4现场放样现场放样必须执行下列检查程序：2.4.1仪器在测点安置后，必须经两人检验安放是否准确，确定无误后，方可观测2.4.2定向检查：观测两个以上平面控制点校测方位角，校测精度满足要求后，取平均值定向2.4.4测放建筑物轴线和高程，须现场标注，测量过程数据记入放样记录手簿备查2.4.5复测：对所放点、线进行复测，确保准确无误2.4.6设置仓外检查点，以便碎浇筑完成或开挖完成后进行检查2.4.7交样：测量完成后，填写交样单，其
12、内容应包括工程部位、设计图号、施工工序、放样日期、放样轮廓点、高程点位、测量人员签名。交样图一式二份，提交请测单的单位一份，测量队存档一份。5、测量资料收集整理。测量资料作为工程竣工资料的一部分，由测量组自行绘制、收集、整理。主要资料如下；2.5.1建基面竣工测量。随着工程施工进度，分块测量。基础覆盖完成后，绘成总图，并办理签证手续2.5.2形体测量。单项工程完工后，根据需要进行测量2.5.3原始地形图测量。工程动工前进行，并办理好签证手续，以备工程结算用2.5.4竣工结算图2.5.5记录手簿。不管什么时候的测量，均作好记录，以备检查3、工程量统计测量组每月25日前进行本月工程量测量，绘制工程
13、量断面图，报技术部。地形图测量完成后，报监理工程师签证。测量组提供对内、对外的结算工程量，以工程技术部部长审核后，报经营管理部。4、测量工作管理4.1测量人员要求态度端正、认真负责、精益求精。4.2测量人员要爱惜仪器，损坏赔偿。4.3测量工作严格执行复测制度，并在交样单上注明测量人员和复测人员姓名。4.4测量任务由技术部下达，测量人员做到随叫随到，及时测量。4.5测量人员要实事求是，对出现的测量事故应立即报告，以便及时整改，隐瞒不报一经查出从严处理。4.6测量事故除及时报告外，要分析原因，吸取教训，并由该测量组写出事故报告，经上级部门研究作出处理意见后，对事故相关人员作相应的处罚。4.7测量人
14、员要对测量技术、测量数据保密。工程量计算应合理可靠,实事求是。五、仪器设备情况1、仪器：徐卡SR53OY1PS一台，日拓普康GTS601、GTS301全站仪二台。2、其他器具有：卷尺、气温计、气压计、棱镜、砧碑采用夜光反射大砧碑等。3、仪器设备检验证书齐全，仪器精度满足本工程施工放样要求。六、测量人员的配置测量人员的配置：由20人组成，其中队长1人，副队长1人，责任工程师1人，由高级职称人员担当，工程师（包括技师）7人，助理工程师和中初级技工10人。队长：负责测量的全面工作。包括测量人员工作的安排；各种工程量的复合；处理业主、监理、接口单位的测量事务，及时完成技术部长、总工程师下达的各项测量任
15、务。副队长：其职责是首先熟悉现场各部位设计图纸，根据内业提供的放样数据和资料，及时、准确进行现场施测，完成现场施工人员的技术要求并做好现场交底工作，协调各测量组的具体分工合作。责任工程师：其职责是各种工程量的计算、图纸审核、技术资料的外业记录整理，及相关的各种上报资料建档管理。根据工程进度，设测量小组若干。七、施测进度满足施工组织设计的进度要求。八、控制点保护、测量安全作业1、控制网简析本标段控制网是由一个大地四边形构成。1102#、II（M#、1114#、Il03#组成。2、对控制网点定期进行检查，主要检查网点的完好情况。特别是网点附近有开挖爆破作业的，在开挖爆破结束后及时查看网点情况。3、测量人员外出作业时应做好安全防护工作，带好安全帽，随时注意观察周围环境，避免安全事故的发生。九、记录表格及附录9.1施工测量工作流程图9.2图纸读审记录单9.3施工放样通知单(ZLCXg824.2-l)(Fg824.2-1)(Fg824.2-2)(Fg824.2-3)9.4施工测量记录手簿9.5施工放样交样单(Fg824.2-4)施工测量工作
