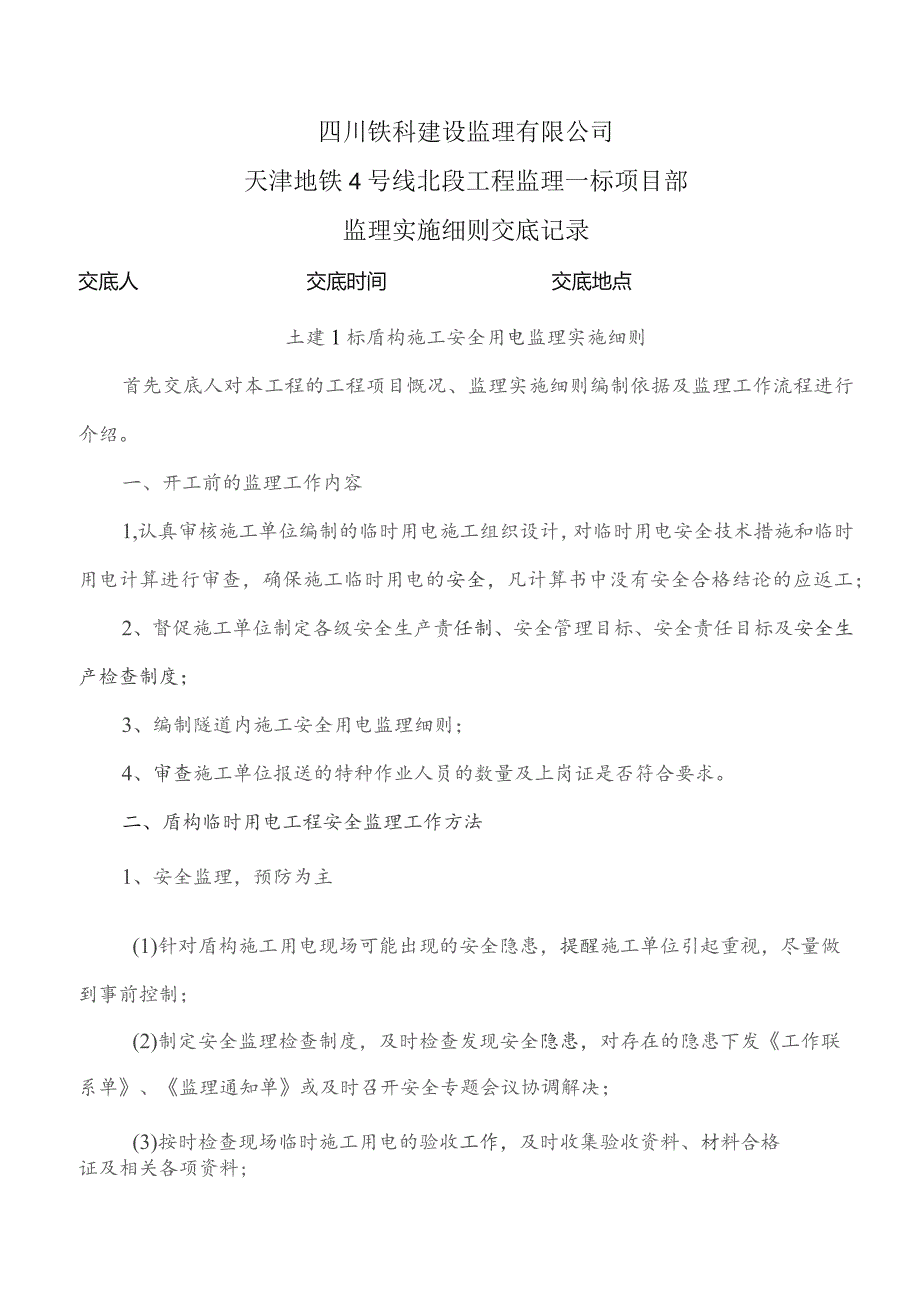

1、四川铁科建设监理有限公司天津地铁4号线北段工程监理一标项目部监理实施细则交底记录交底人交底时间交底地点土建1标盾构施工安全用电监理实施细则首先交底人对本工程的工程项目慨况、监理实施细则编制依据及监理工作流程进行介绍。一、开工前的监理工作内容1,认真审核施工单位编制的临时用电施工组织设计，对临时用电安全技术措施和临时用电计算进行审查，确保施工临时用电的安全，凡计算书中没有安全合格结论的应返工；2、督促施工单位制定各级安全生产责任制、安全管理目标、安全责任目标及安全生产检查制度；3、编制隧道内施工安全用电监理细则；4、审查施工单位报送的特种作业人员的数量及上岗证是否符合要求。二、盾构临时用电工程安

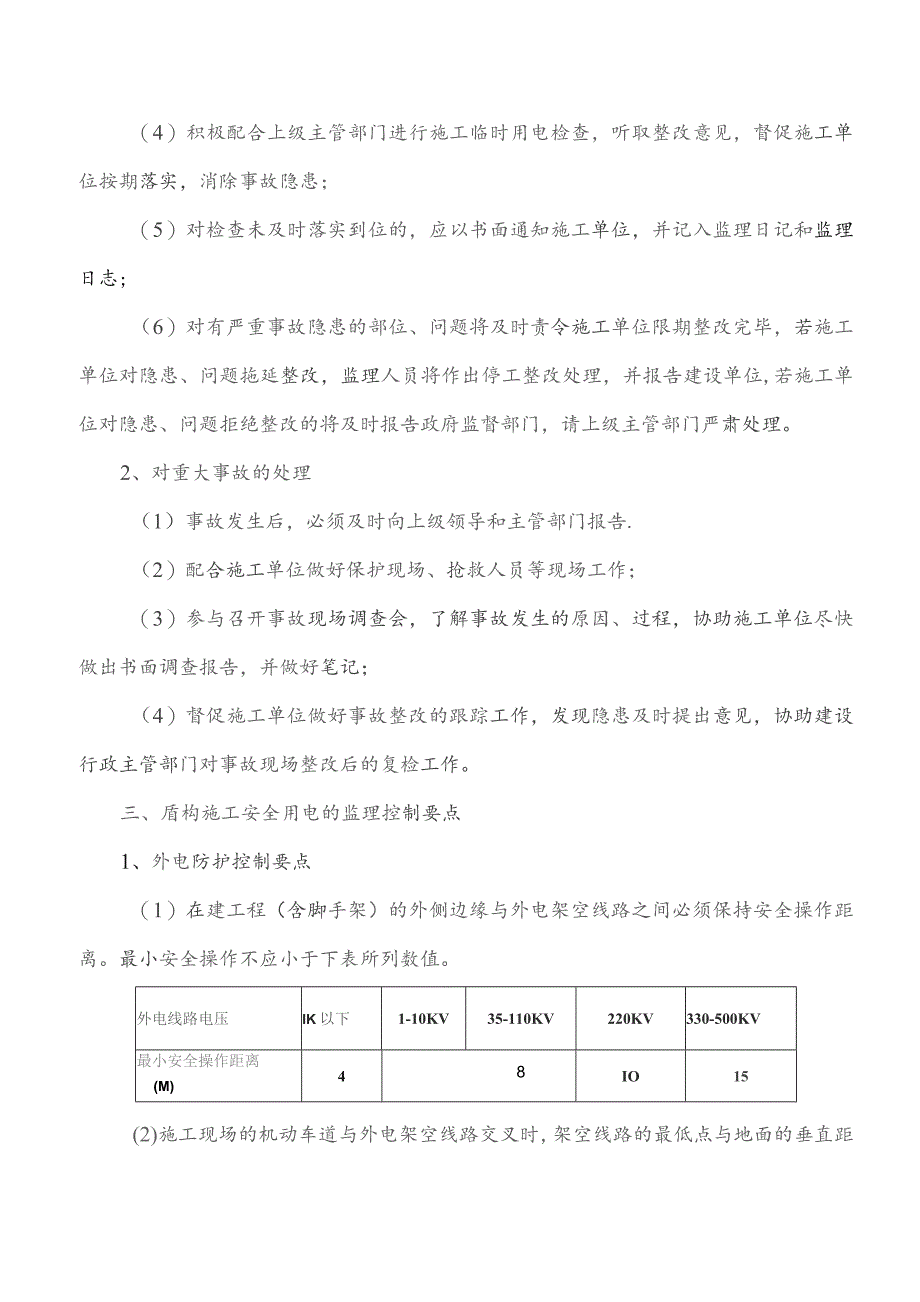

2、全监理工作方法1、安全监理，预防为主(1)针对盾构施工用电现场可能出现的安全隐患，提醒施工单位引起重视，尽量做到事前控制；(2)制定安全监理检查制度，及时检查发现安全隐患，对存在的隐患下发工作联系单、监理通知单或及时召开安全专题会议协调解决；(3)按时检查现场临时施工用电的验收工作，及时收集验收资料、材料合格证及相关各项资料;（4）积极配合上级主管部门进行施工临时用电检查，听取整改意见，督促施工单位按期落实，消除事故隐患；（5）对检查未及时落实到位的，应以书面通知施工单位，并记入监理日记和监理日志;（6）对有严重事故隐患的部位、问题将及时责令施工单位限期整改完毕，若施工单位对隐患、问题拖延整改
3、，监理人员将作出停工整改处理，并报告建设单位,若施工单位对隐患、问题拒绝整改的将及时报告政府监督部门，请上级主管部门严肃处理。2、对重大事故的处理（1）事故发生后，必须及时向上级领导和主管部门报告.（2）配合施工单位做好保护现场、抢救人员等现场工作；（3）参与召开事故现场调查会，了解事故发生的原因、过程，协助施工单位尽快做出书面调查报告，并做好笔记；（4）督促施工单位做好事故整改的跟踪工作，发现隐患及时提出意见，协助建设行政主管部门对事故现场整改后的复检工作。三、盾构施工安全用电的监理控制要点1、外电防护控制要点（1）在建工程（含脚手架）的外侧边缘与外电架空线路之间必须保持安全操作距离。最小安

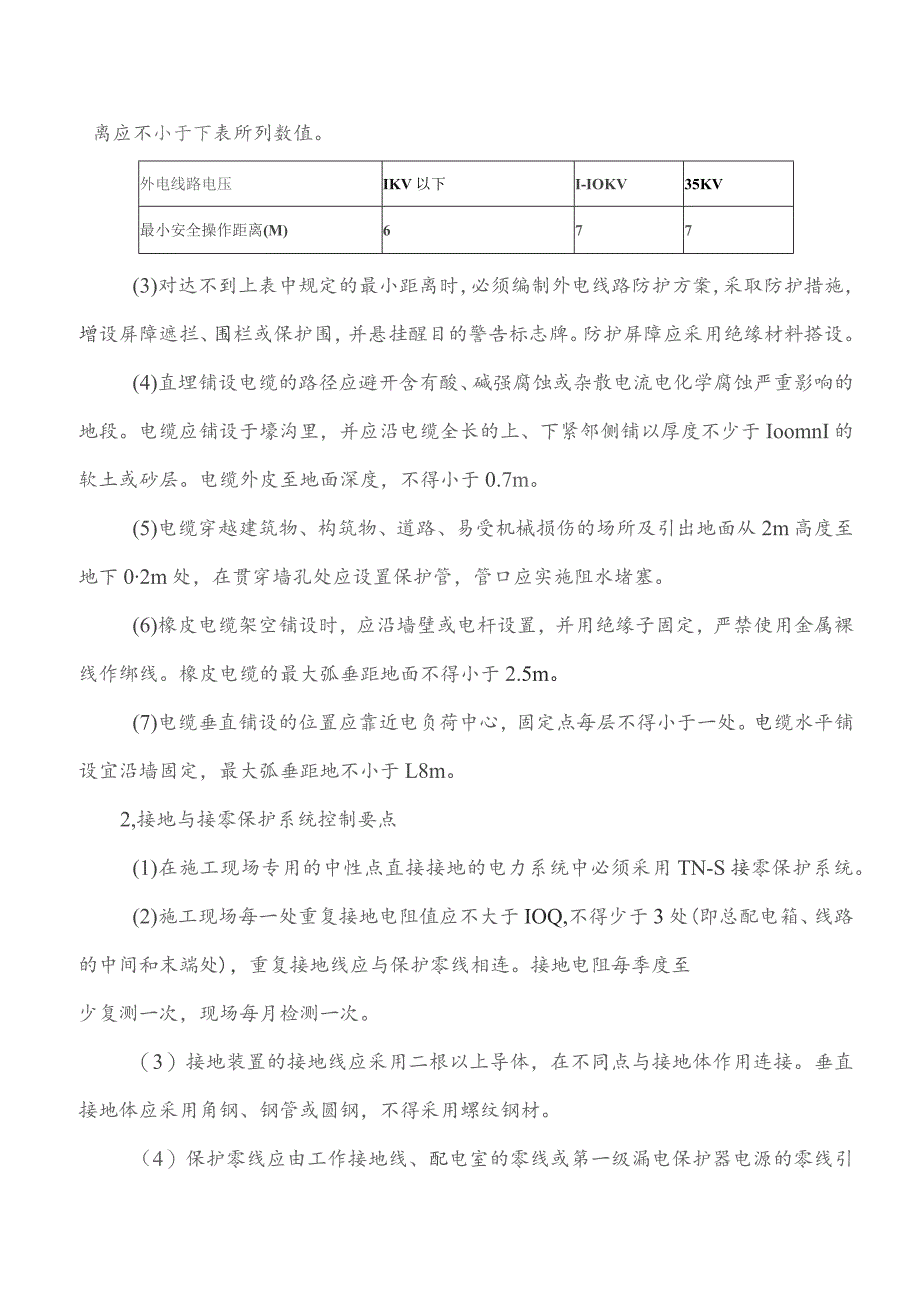

4、全操作不应小于下表所列数值。外电线路电压IK以下1-10KV35-110KV220KV330-500KV最小安全操作距离(M)48IO15(2)施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与地面的垂直距离应不小于下表所列数值。外电线路电压IKV以下I-IOKV35KV最小安全操作距离(M)677(3)对达不到上表中规定的最小距离时，必须编制外电线路防护方案，采取防护措施，增设屏障遮拦、围栏或保护围，并悬挂醒目的警告标志牌。防护屏障应采用绝缘材料搭设。(4)直埋铺设电缆的路径应避开含有酸、碱强腐蚀或杂散电流电化学腐蚀严重影响的地段。电缆应铺设于壕沟里，并应沿电缆全长的上、下紧邻侧铺以
5、厚度不少于IoomnI的软土或砂层。电缆外皮至地面深度，不得小于0.7m。(5)电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下02m处，在贯穿墙孔处应设置保护管，管口应实施阻水堵塞。(6)橡皮电缆架空铺设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。橡皮电缆的最大弧垂距地面不得小于2.5m。(7)电缆垂直铺设的位置应靠近电负荷中心，固定点每层不得小于一处。电缆水平铺设宜沿墙固定，最大弧垂距地不小于L8m。2,接地与接零保护系统控制要点(1)在施工现场专用的中性点直接接地的电力系统中必须采用TN-S接零保护系统。(2)施工现场每一处重复接地电阻值应不
6、大于IOQ,不得少于3处(即总配电箱、线路的中间和末端处)，重复接地线应与保护零线相连。接地电阻每季度至少复测一次，现场每月检测一次。（3）接地装置的接地线应采用二根以上导体，在不同点与接地体作用连接。垂直接地体应采用角钢、钢管或圆钢，不得采用螺纹钢材。（4）保护零线应由工作接地线、配电室的零线或第一级漏电保护器电源的零线引出。保护零线应单独敷设，不得装设任何开关与熔断器。保护零线应接至每一台用电设备的金属外壳（包括配电箱）。（5）保护零线的截面应不小于工作零线的截面，并使用统一标志的绿/黄双色线，任何情况下不得将绿/黄双色作负荷线。与电气设备相连的保护零线应为截面不小于2.5MM的绝缘多股铜
7、线。（6）保护零线与电气设备连接应采用铜鼻子等可靠连接，不应采用较接，电气设备接线柱应镀锌或涂防腐油脂；工作零线和保护零线在配电箱应通过端子板连接，其中保护零线在其他地方不得有接头。（7）同一施工现场的电气设备不得一部分保护接零、一部分保护接地。3、配电箱、开关箱控制要点（1）施工现场配电系统应设置总配电箱（屏）、分配电箱、开关箱，实行三级配电、三级保护。分配电箱与开关箱的距离不得超过30M,开关箱与其控制的固定式用电设备的水平距离不得超过3Mo配电箱周围应有足够二人同时工作的空间和通道。（2）开关箱应由末级分配电箱配电。动力配电箱与照明配电箱应分别设置。（3）每台用电设备应有各自专用的开关箱
8、。开关箱严禁用同一个开关电器直接控制二台及二台以上用电设备（含插座）。（4）所有配电箱应在电源侧装设有明显断点的隔离开关，漏电保护应装设在电源隔离开关负荷侧。分配电箱漏电保护器的额定漏电动作电流在50-75mA,开关箱漏电保护器的额定漏电动作电流不得大于30mA,手持式电动工具的漏电保护器额定漏电动作电流不得大于15mA；额定漏电动作时间均应小于O.IS。(5)配电箱进、出线应在箱底进出，并分路成束加PVC套管保护；配电箱的连接应采用绝缘导线，排列整齐，不得有外露带电部分；箱应设置铜质的保护零线端子板和工作零线端子板。(6)固定式配电箱安装高度底口距地面应大于L3M,小于L5M,安装牢固；移动
9、式配电箱安装高度底口距地面应大于0.6M小于1.5M,有固定的支架。(7)配电箱必须采用铁板制作，铁板厚度应大于1.5MM；配电箱应编号，表明其名称、用途、维修电工，箱应有配电系统图，标明电器元件参数及分路名称。严禁使用倒顺开关。(8)配电箱门应配锁，有防雨、防砸措施；箱应保持清洁，不得有杂物。4、电气设备控制要点(1)配电箱、开关箱内的电器设备必须可靠完好，不准使用破损、不合格的电器。熔断器的熔体应与用电设备容量相适应。(2)总配电箱或分配电箱均应装设总闸隔离开关和分路隔离开关，总熔断器和分路熔断器(或总自动开关和分路自动开关)；以及漏电保护器(若漏电保护器同时具备过负荷和短路保护功能，则可
10、不设分路熔断器或分路自动开关)。(3)每台设备应有独立的开关箱、实行一机一闸制，严禁用一个电器开关直接控制二台及二台以上用电设备(含插座)。(4)现场用电设备除做保护接零外，都必须在设备负荷线的首端处安装漏电保护器。(5)购置漏电保护器必须是国家定点生产厂或经过有关部门正式认可的产品。(6)对新购置或搁置已久重新使用和使用一个月以上的漏电保护器应认真检验其特性，发现问题及时修理或更换。(7)使用于潮湿和腐蚀介质场所的漏电保护器应采用防溅型产品。(8)手动闸刀开关只允许用于控制照明电路和容量不大于5.5kW的动力电路作直接启动。容量大于5.5kW的动力电路应采用自动开关电器或降压起动装置控制。(
11、9)隧道内照明用电应单独设置照明配电箱，配电箱设置隔离开关、熔断器和漏电保护器，熔断器的熔断电流不得大于15A,漏电保护器的漏电动作电流应小于30mA,动作时间小于0.ISo(10)隧道内灯具离地面高度不宜低于2.4m,电源应使用不大于36V的安全电压。(11)潮湿和易触及带电体场所的照明电源电压不应大于24V。(12)特别潮湿，导电良好的地面，锅炉或金属容器内，照明电压不应大于12V05,配电线路控制要点(1)架空线必须设在专用电杆上，严禁架设在树木、脚手架上。电杆应采用混凝土或木杆，不得采用竹杆。木杆梢径应不小于140MM。(2)架空线路应装设横担、绝缘子并采用绝缘导线。绝缘铝线截面不小于
12、16MM,绝缘铜线截面不小于IOMM。档距不得大于35M,线间距离不得小于0.3M,横担间的最小垂直距离不得小于O.6M(3)架空线的相序排列为：和保护零线在同一横担架时：面向负荷从左侧起为LI、N,L2、L3、PE；动力、照明线在两个横担上下分别架设时，上层横担:面向负荷从左侧为LLL2、L3,下层横担：面向负荷从左侧起为LI(L2、L3)、N、PE。(4)配线应分色(包括配电箱连线)，相线Ll为黄色，L2为绿色，L3为红色,工作零线N为淡蓝色，保护零线PE为绿/黄双色。(5)施工现场电缆干线应采用埋地或架空敷设，严禁沿地面明设、随地拖拉或绑架在脚手架上。(6)电缆在室外直接埋地敷设的深度不
13、得小于0.6M,并在电缆上下各均匀铺设不小于50MM的细砂后覆盖硬质保护层，电缆接头应设在地面上的接线合；架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁用金属裸线作绑线，橡皮电缆的最大弧垂距地不得小于2.5Mo(7)电缆穿越建筑物、道路和易受机械损伤的场所，必须采取加设套管等进行线路过路保护。(8)严禁采用四芯或三芯电缆外加一根电线代替五芯或四芯电缆，严禁利用做相线或零线。(9)电线必须符合有关规定，禁止使用老化线，破皮的应进行包扎或更换。6、变配电装置核查要点(1)配电室配电屏的正面操作通道宽度不小于L5M,前面及两侧通道不小于1M,配电室的高度不小于3M。(2)配电屏(盘)应装设有功
14、、无功电度表，电流、电压表，短路、过负荷保护装置和漏电保护器，各配电线路应编号并标明用途标记。(3)配电室应有电工值班、维修制度，禁令标志牌，停送电必须有专人负责。(4)应设置砂箱等绝缘灭火材料。7、用电档案控制要点(1)施工单位必须按施工现场临时用电安全技术规范”编制盾构用电施工组织设计，制定安全用电技术措施和电气防火措施。(2)盾构临时用电施工组织设计容应包括：工程概况、用电负荷计算书、确定导线截面和电器的类型、规格，电气平面图、立面图和接线系统图，制定安全用电技术措施和电气防火措施；安全用电技术措施容应包括：工程概况、负荷计算书、用电平面图和系统图，电气防火措施。(3)盾构临时用电施工组
15、织设计必须由电气工程技术人员编制，企业(公司级)技术负责审批，有关部门批准盖章后实施；变更临时用电施工组织设计必须由原编制者、审批者和批准部门同意后实施。(4)盾构临时用电施工组织设计的编制者必须参加临时用电的验收工作。(5)盾构临时用电技术档案应有专人负责，各项验收、检查、测试、维修记录容真实，填写详细，数据量化。(6)施工单位建立现场用电定期检查制度，专职电工应每日对盾构用电检查一次并填写巡检记录。对检查、检测中发现的不安全因素，必须及时排查处理。三、盾构临时用电的安全监理工作措施1,认真审查施工单位报送来的施工组织设计中的安全技术措施及各专项施工方案是否符合工程建设强制性标准，对不符合要求的部分必须返回施工单位进行修改，施工组织设计、方案未得到批准以前，不允许开工；2、监理人员将每天对盾构临时用电工程进行安全检查，发现安全隐患及时指出并责令整改；3,对工地出现的所有不安全的隐患，监理人员将书面通知施工单位，要求限期整改完善；4、对安全隐患，若施工单位迟迟不能按监理通知单要求进行整改的，或在有关安全隐患的部位（工序）继续坚持施工的，监理人员将发出局部工序的停工令，并要求对安全隐患限期整改完毕同时通知建设单位，要求建设单位协助作好工地的安全管理；5、经监理人员多次指出，施工单位对安全隐
