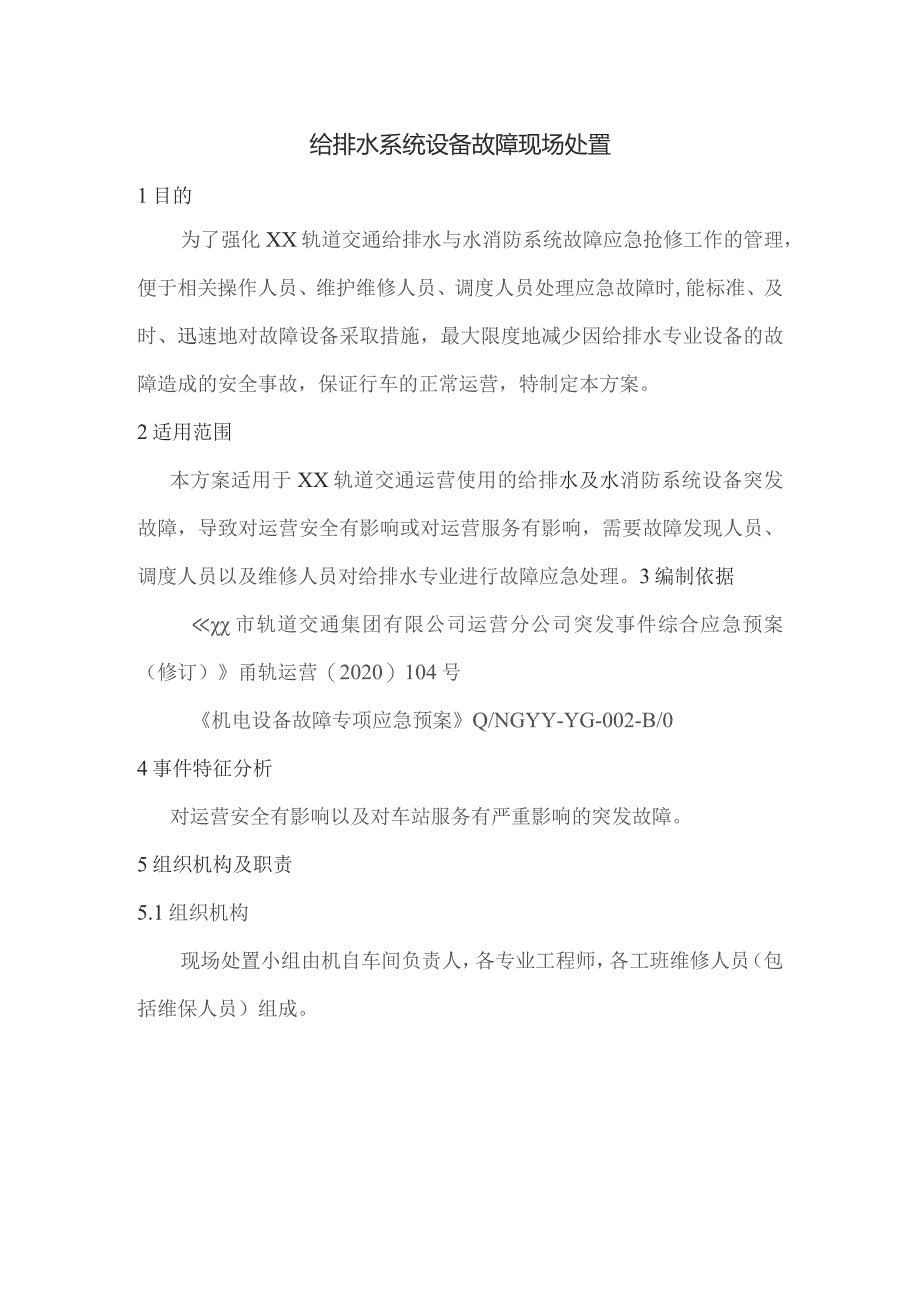

1、给排水系统设备故障现场处置1目的为了强化XX轨道交通给排水与水消防系统故障应急抢修工作的管理，便于相关操作人员、维护维修人员、调度人员处理应急故障时,能标准、及时、迅速地对故障设备采取措施，最大限度地减少因给排水专业设备的故障造成的安全事故，保证行车的正常运营，特制定本方案。2适用范围本方案适用于XX轨道交通运营使用的给排水及水消防系统设备突发故障，导致对运营安全有影响或对运营服务有影响，需要故障发现人员、调度人员以及维修人员对给排水专业进行故障应急处理。3编制依据市轨道交通集团有限公司运营分公司突发事件综合应急预案（修订）甬轨运营（2020）104号机电设备故障专项应急预案Q/NGYY-YG
2、-002-B/04事件特征分析对运营安全有影响以及对车站服务有严重影响的突发故障。5组织机构及职责5.1组织机构现场处置小组由机自车间负责人，各专业工程师，各工班维修人员（包括维保人员）组成。5.2.1组长：负责判别事故性质及影响、调动抢修人员、制定抢险方案、协调与抢修有关的工作以及了解抢险动态向各方汇报等；要求业务精悍、协调能力强、表达清晰。5.2.2副组长：负责抢修的工器具材料的准备，到达事故点后组织指挥事故的抢修工作；要求思路清晰、组织能力及业务能力强。5.2.3组员：负责具体抢险工作；要求技术业务熟练，身体、思想素质好。6应急处置6.1信息报告信息报送方式为电话通知，短信辅助（信息汇报
3、流程图见附录A）。6.2先期处置通知车站做好关闭阀门或者IBP盘启停泵等合理的处置措施；4号线需通知供电专业合上积水区间对应的回流轨接地装置，行调调整列车运行方式，为区间水淹抢险提供先决条件。6.3专业响应6.3.1环电工班在接报后，立即组织人员迅速携带对应的工具、备件前往故障地点抢修，最早到达人员作为现场临时抢修指挥人，投入抢修工作。6.3.2各工程师接报后必须尽快赶往故障现场。6.3.3工班维修人员在工长的安排下，携带常用工器具立即赶往现场。30分钟内响应，同时后续抢修人员携带大型材料和备件陆续赶往事发地点。6.3.4在需要其他专业配合的情况下，立即向机自维修中心生产调度汇报，并由机自维修

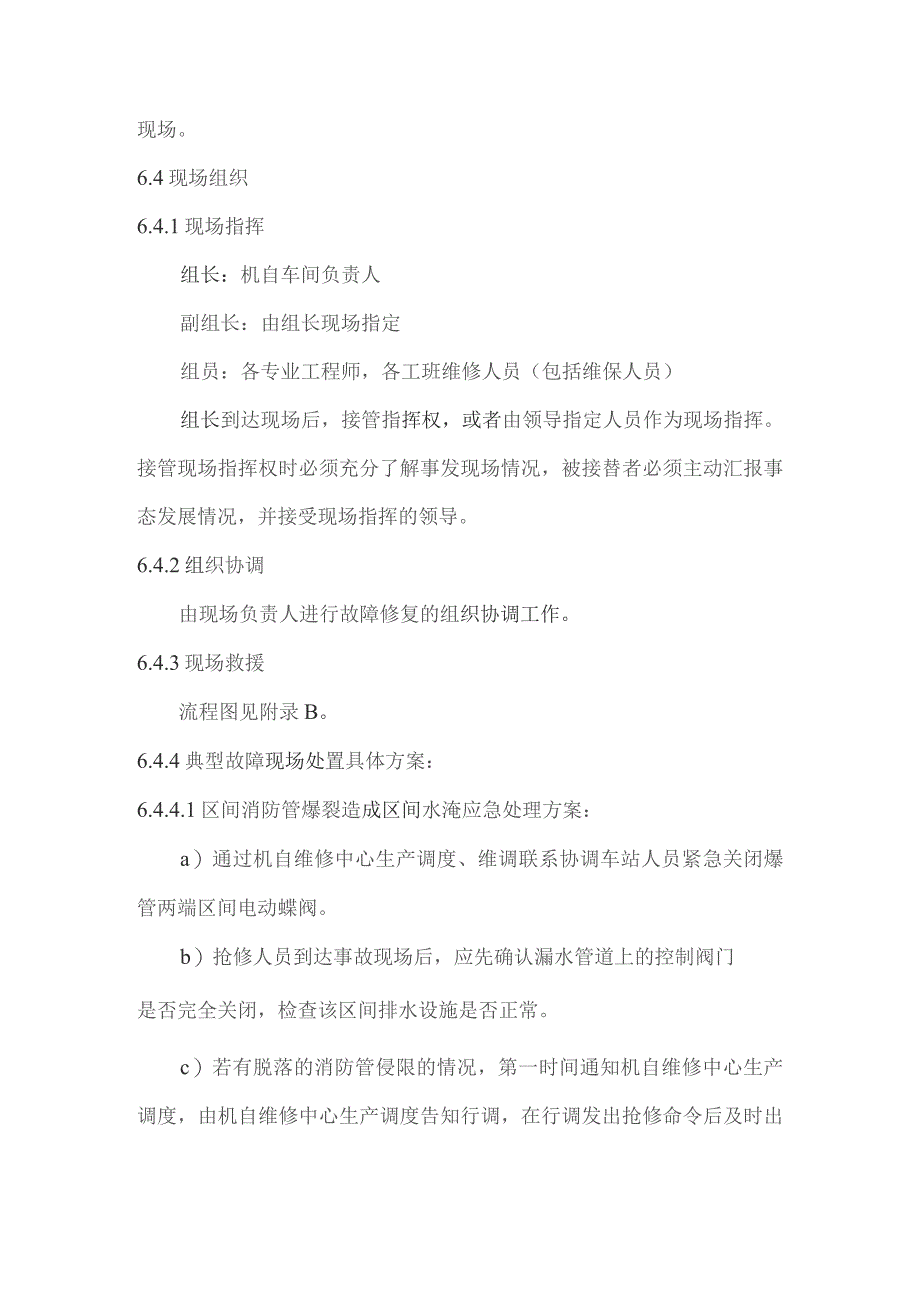

4、中心生产调度通知维调，由维调组织配合专业人员迅速赶往现场。6.4现场组织6.4.1现场指挥组长：机自车间负责人副组长：由组长现场指定组员：各专业工程师，各工班维修人员（包括维保人员）组长到达现场后，接管指挥权，或者由领导指定人员作为现场指挥。接管现场指挥权时必须充分了解事发现场情况，被接替者必须主动汇报事态发展情况，并接受现场指挥的领导。6.4.2组织协调由现场负责人进行故障修复的组织协调工作。6.4.3现场救援流程图见附录B。6.4.4典型故障现场处置具体方案：6.4.4.1区间消防管爆裂造成区间水淹应急处理方案：a）通过机自维修中心生产调度、维调联系协调车站人员紧急关闭爆管两端区间电动蝶阀
5、。b）抢修人员到达事故现场后，应先确认漏水管道上的控制阀门是否完全关闭，检查该区间排水设施是否正常。c）若有脱落的消防管侵限的情况，第一时间通知机自维修中心生产调度，由机自维修中心生产调度告知行调，在行调发出抢修命令后及时出清线路上的管道，确保最快时间恢复运营。d）检查该区间积水情况，并根据检查情况决定是否立即组织抢修。e）若不能保证列车安全运行，需立即进行抢修，向行调汇报情况，进行请点，进入区间进行抢修。f）若不直接影响列车安全运行，可以在停运后立即进行抢修，向维调度说明情况后，利用夜间请点进行抢修。g）抢修工作完毕后，立即向机自维修中心生产调度、维调、行调及相关领导汇报抢修情况，并进行销点
6、。644.2区间排水设施故障造成区间水淹应急处理方案：a）向行调说明现场情况，在行调同意的情况下进入区间泵房，对故障进行处理，排除积水。b）区间潜水泵组失电故障1）检查设备，通知供电专业参与抢修作业，做好给排水设备恢复运行的各项准备工作,供电恢复后，应立即恢复设备正常运行。2）若供电专业无法恢复电源，则由区间检修电源箱取电，排除积水。c）水泵控制柜、管道阀门故障1）检查控制柜，如有元器件故障的，对故障元器件进行更换2）检查超声波液位仪是否正常，如故障进行更换3）检查水泵控制箱及控制电缆是否正常，如故障进行更换4）检查集水池入水口是否畅通，疏通集水池入水口，确保道床积水可靠排入集水池5）检查出水
7、管道，如有堵塞及时疏通6）检查水泵流道，如有堵塞及时疏通d）应急抽排1）如潜水泵组失电、水泵控制柜、管路阀门故障不能立即解决的，应立即进行应急抽排2）增设临时水泵，出水口接至区间排水管路，排除积水。e）抢修现场出清，向上级汇报。6.4.4.3地面排水井掩埋、排水口堵塞造成区间水淹应急处理方案：a）检查排水井堵塞情况，立即进行修复。b）组织人员对排水井进行进行开挖，疏通。c）检查区间排水设施工作情况，待疏通后恢复设备正常运行。644.4站点发生给水管道大量漏水造成水淹应急处理方案：a）抢修人员应迅速查明漏水设备属于哪个系统，并立即关闭相应的阀门，切断水源。b）若生活给水管道漏水，如果第一时间不能
8、确定最近阀门的位置，属地管理人员可第一时间关闭站点进水总管阀门，等待专业抢修人员到场再行处理。c）若消防给水管道漏水，首先属地管理人员应找到并关闭站点外的两路消防进水阀门，若在车站内则还需关闭车站上下行四个区间消防电动蝶阀。做好抢修准备，等待专业抢修人员到场抢修。d）若变压器、照明与动力控制柜、电气设备、电线槽附近发生漏水时，如果不能避免漏电，关闭电闸确保员工安全及设备安全。e）抢修人员接到命令后，必须以最快的速度赶到现场进行抢修,在配合属地管理人员切断水源的同时采用快速堵漏措施进行快速抢修和处理，修复损坏的设备。设备修复后应按照相关要求进行试压，试压合格后方可恢复运行。6.5应急终止现场故障
9、修复后，转入正常运营状态。由现场负责人向机自维修中心生产调度汇报，机自维修中心生产调度向维调汇报，经调度中心（OCC）确认后，应急抢修结束。7应急保障7.1人力资源保障成立以工程师和工班维修人员为主体的抢修队伍，安排24小时值班待命，保持通讯畅通。其他专业维修人员及车站工作人员有参与抢修的职责，根据实际需要，由现场负责人、调度中心（OCC）进行调集。7.2救援设备、设施保障各类物资建立台帐，定期组织人员保养，以确保应急时立即投入使用。7.3救援物资保障救援物资保障清单见附录C。7.4技术储备与保障日常加强设备抢修技术学习，严格资料管理，保证在第一时间能获取到位。7.5其他保障公司抢修车辆由行政
10、办公室协调安排，要求车辆必须在规定时间内准备就绪。8注意事项8.1抢修人员到车控室与车站值班员共同办理请点手续，经行调批准,并与车站值班员共同确认给点后方可进入轨行区作业。8.2在处置过程中作业人员必须穿戴安全帽、劳保鞋、反光衣、手套等劳保用品，并在安全地点进行操作，时刻注意人身安全，防止意外事件发生。8.3在处理期间要顾全大局，服从现场的统一指挥，主动与其它部门密切配合，完成现场处置。对不能一次抢修完成的，应尽量采取相应的措施，不得无故延长抢修时间。要尽量减少对行车造成的影响。要做到服从指挥，不得自作主张。8.4作业完成后，必须完全清理现场，严禁遗留任何工具材料在轨行区。9附录附录A信息报告
11、流程图附录B现场救援流程图附录C救援物资保障清单附录A信息报告流程图附录B现场救援流程图附录C救援物资保障清单表1区间水泵故障抢修工具表序号工器具及仪器材料名称检查项目检查周期单位存放地点数值侪注1榔头检查是否完好、齐全1月把环电工班驻点12穿心螺丝刀检查是否完好、齐全1月把环电工班驻点13尼龙扎带检查是否完好、齐全1月根环电工班驻点20412#铁丝检查是否完好、齐全1月米环电工班驻点105吊带检查是否完好、齐全1月米环电工班驻点16消防水带检查是否完好、齐全1月卷环电工班驻点1表2区间消防管爆裂抢修工具表序号工器具及仪器材料名称检查项目检查周期单位存放地点数量备注1榔头检查是否完好、齐全1月把环电工班驻点12穿心螺丝刀检查是否完好、齐全1月把环电工班驻点13钢卷尺检查是否完好、齐全1月把环电工班驻点1412#铁丝检查是否完好、齐全1月米环电工班驻点10表3站点给水管道漏水抢修：二具表序号工器具及仪器材料名称检查项目检查周期单位存放地点数量备注1榔头检查是否完好、齐全1月把环电工班驻点12穿心螺丝刀检查是否完好、齐全1月把环电工班驻点1312#铁丝检查是否完好、齐全1月米环电工班驻点10
