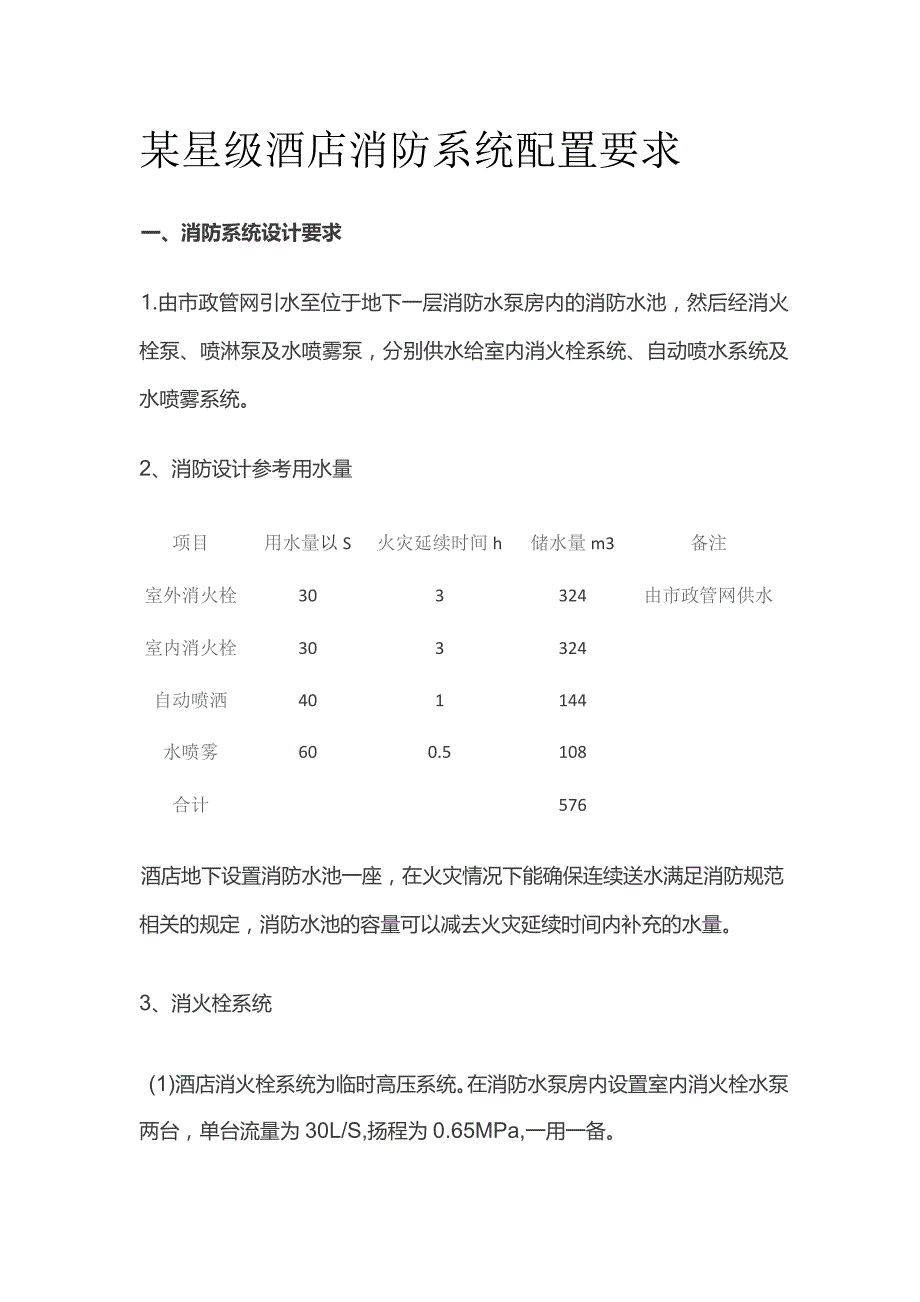

1、某星级酒店消防系统配置要求一、消防系统设计要求1.由市政管网引水至位于地下一层消防水泵房内的消防水池，然后经消火栓泵、喷淋泵及水喷雾泵，分别供水给室内消火栓系统、自动喷水系统及水喷雾系统。2、消防设计参考用水量项目用水量以S火灾延续时间h储水量m3备注室外消火栓303324由市政管网供水室内消火栓303324自动喷洒401144水喷雾600.5108合计576酒店地下设置消防水池一座，在火灾情况下能确保连续送水满足消防规范相关的规定，消防水池的容量可以减去火灾延续时间内补充的水量。3、消火栓系统(1)酒店消火栓系统为临时高压系统。在消防水泵房内设置室内消火栓水泵两台，单台流量为30L/S,扬程

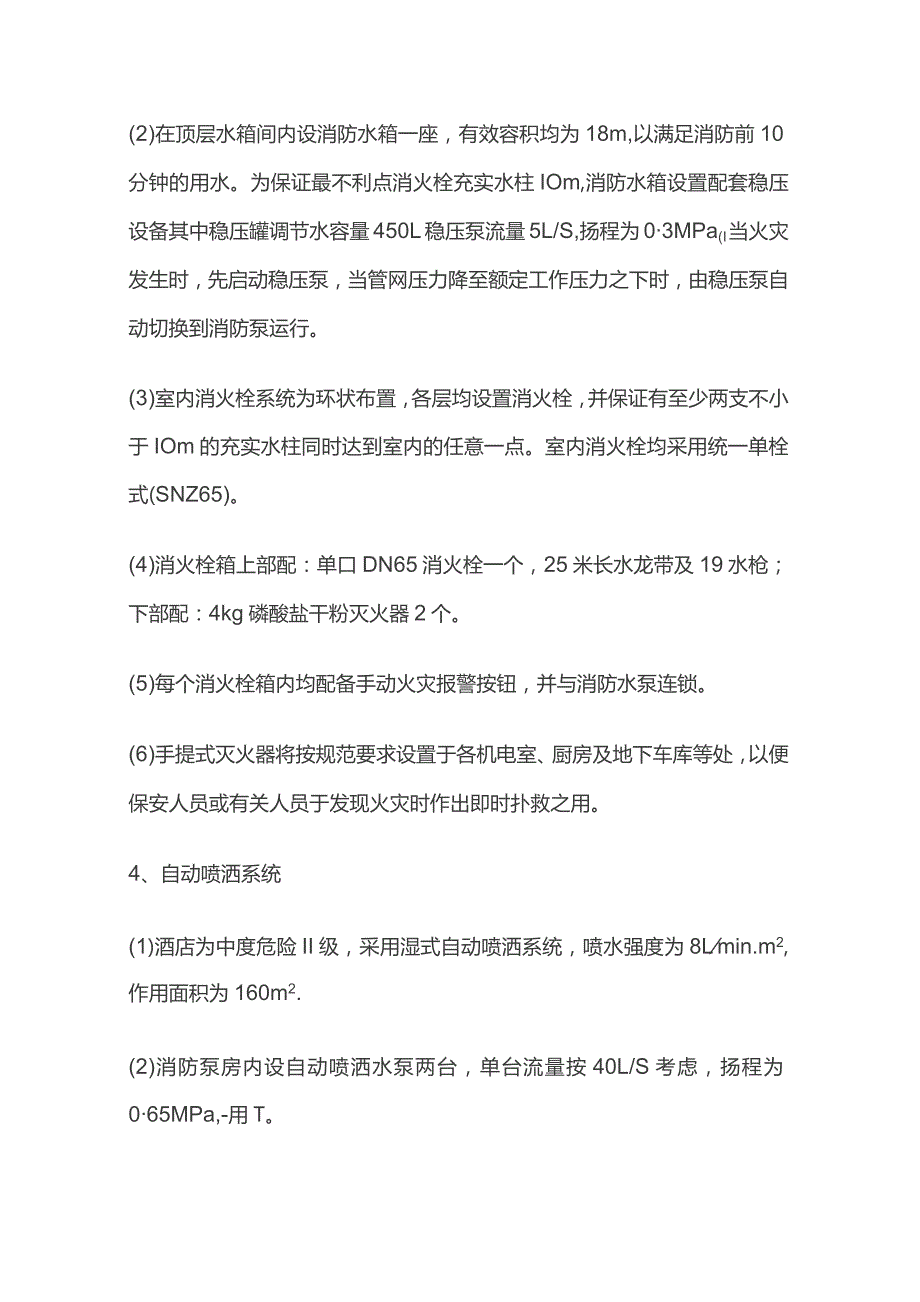

2、为0.65MPa,一用一备。(2)在顶层水箱间内设消防水箱一座，有效容积均为18m,以满足消防前10分钟的用水。为保证最不利点消火栓充实水柱IOm,消防水箱设置配套稳压设备其中稳压罐调节水容量450L稳压泵流量5L/S,扬程为03MPa(I当火灾发生时，先启动稳压泵，当管网压力降至额定工作压力之下时，由稳压泵自动切换到消防泵运行。(3)室内消火栓系统为环状布置，各层均设置消火栓，并保证有至少两支不小于IOm的充实水柱同时达到室内的任意一点。室内消火栓均采用统一单栓式(SNZ65)。(4)消火栓箱上部配：单口DN65消火栓一个，25米长水龙带及19水枪；下部配：4kg磷酸盐干粉灭火器2个。(5)

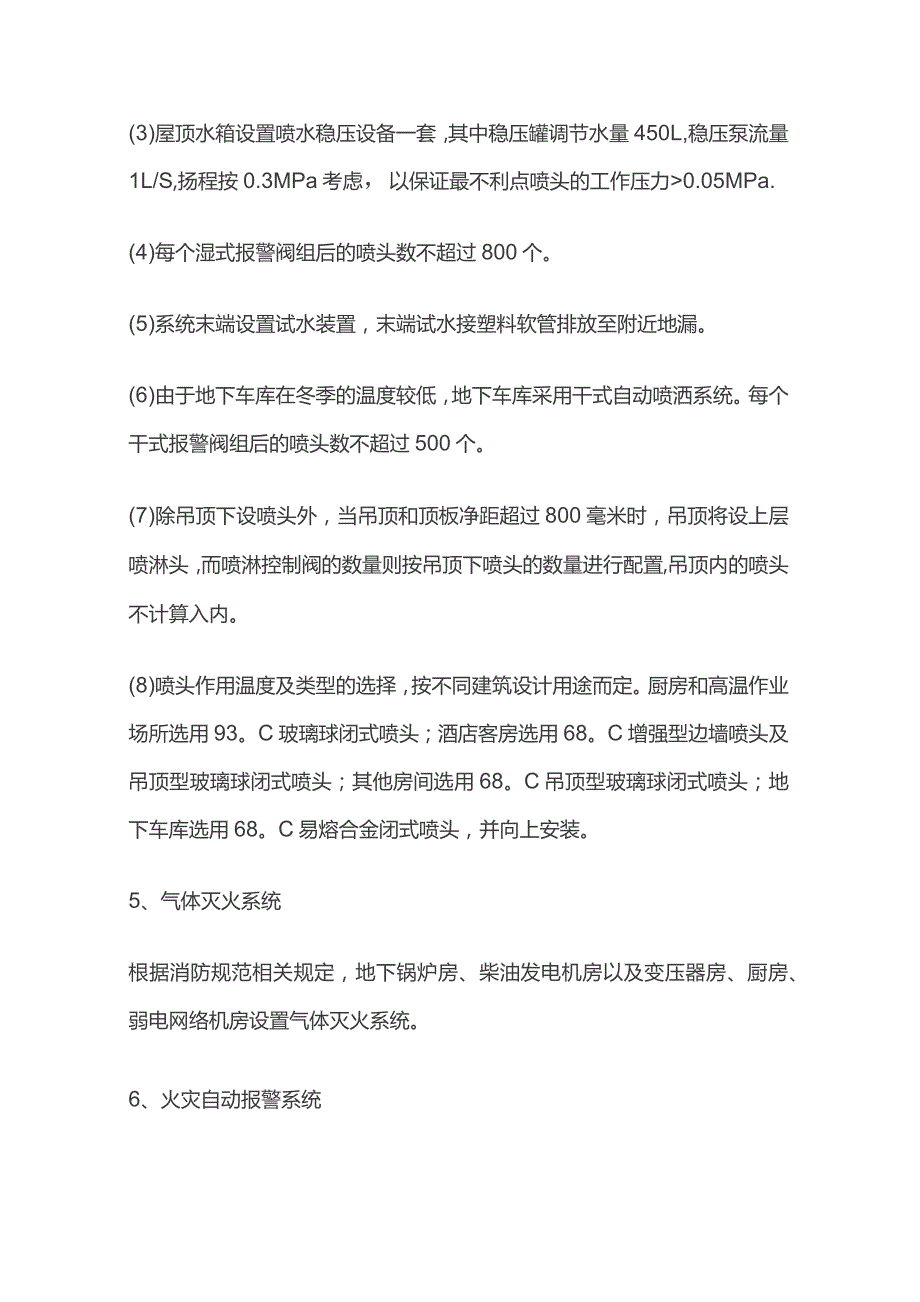

3、每个消火栓箱内均配备手动火灾报警按钮，并与消防水泵连锁。(6)手提式灭火器将按规范要求设置于各机电室、厨房及地下车库等处，以便保安人员或有关人员于发现火灾时作出即时扑救之用。4、自动喷洒系统(1)酒店为中度危险II级，采用湿式自动喷洒系统，喷水强度为8Lmin.m2,作用面积为160m2.(2)消防泵房内设自动喷洒水泵两台，单台流量按40L/S考虑，扬程为065MPa,-用T。(3)屋顶水箱设置喷水稳压设备一套，其中稳压罐调节水量450L,稳压泵流量1L/S,扬程按0.3MPa考虑，以保证最不利点喷头的工作压力0.05MPa.(4)每个湿式报警阀组后的喷头数不超过800个。(5)系统末端设置试
4、水装置，末端试水接塑料软管排放至附近地漏。(6)由于地下车库在冬季的温度较低，地下车库采用干式自动喷洒系统。每个干式报警阀组后的喷头数不超过500个。(7)除吊顶下设喷头外，当吊顶和顶板净距超过800毫米时，吊顶将设上层喷淋头，而喷淋控制阀的数量则按吊顶下喷头的数量进行配置,吊顶内的喷头不计算入内。(8)喷头作用温度及类型的选择，按不同建筑设计用途而定。厨房和高温作业场所选用93。C玻璃球闭式喷头；酒店客房选用68。C增强型边墙喷头及吊顶型玻璃球闭式喷头；其他房间选用68。C吊顶型玻璃球闭式喷头；地下车库选用68。C易熔合金闭式喷头，并向上安装。5、气体灭火系统根据消防规范相关规定，地下锅炉房
5、、柴油发电机房以及变压器房、厨房、弱电网络机房设置气体灭火系统。6、火灾自动报警系统(1)消防主机系统组成及功能酒店采用控制中心型智能消防报警系统，具有火灾报警、联动控制、紧急广播等功能。系统包括手动报警按钮、感烟/感温探测器、声光报警和水流指示器等报警装置，消防主机系统通过监视消火栓按钮、报警阀、压力开关、水流指示器及信号阀等的动作信号，来判断酒店消防状态，做好防范工作。在酒店首层设消防控制中心，在控制中心内有下列设备：消防系统主机(工作站)、火灾视频显示器(CRT)、火灾自动报警系统总控制屏、消防联动控制盘、消防专用电话主机、火灾紧急广播主机、应急电源配电箱和UPS电源、消防系统运行记录打
6、印机、带有消防控制功能的电梯总监控屏等。控制中心内可以监视所有24V消防电源设备的状态，电梯内应急电话及火灾自动迫降等功能接入消控中心，还具备以下监测功能：a、系统控制阀的开启状态；b、水泵电源供应和工作情况；&水箱水位；d、干式喷水灭火系统的最高和最低气压；e、预作用喷水灭火系统的最低气压；f、报警阀和水流指示器的动作情况；g、水源压力及其它元器件波动故障引起误报情况。在消防控制中心内设置一部直拨消防单位的外线电话。感烟探测器将安装于酒店各处及各机电设备房内。感温探测器将安装于地下车库、浴室、垃圾房、洗衣房及厨房内，用以探测火灾。在燃气总表间、燃气管道、厨房设置燃气探测器，联动燃气快速切断阀
7、。对于高度超过12m的中庭、大跨度的大堂等高大空间采用红外光束对射探测装置。锅炉房设置两组点式防暴型定温火灾探测器，发电机房使用两组点式定温探测器。酒店地下车库使用普通型感温探测器，以一个地址带不超过10个普通探测器为原则。酒店所有客房内采用带有蜂鸣器的感烟探测器，当该探头动作时，探头本身能发出报警声(蜂鸣声)。对酒店内公共区域的男女卫生间及室内游泳池四周的休息处设置感烟探测器。在残疾人房、弱电和网络机房内设置声光报警器。(3)消火栓起泵按钮的选择与设置消化栓起泵按钮安装于每组消火栓箱内。消火栓起泵按钮带消火栓泵工作指示灯。消火栓起泵按钮直接激活消火栓泵启动。(4)手动报警按钮与声光报警器的选
8、择与设置手动报警按钮设置于消火栓旁或走道、疏散楼梯前室或出入口处、大堂等公共活动场所的出入口处，并使得防火分区内的任何位置到最邻近的一个手动报警按钮的距离不大于30米。在酒店部分的报警阀室、变压器室、低压开关室、发电机房、洗衣房等处均设置地址式手动报警按钮。每个防火分区至少设置一个声光报警器，声光报警器装设在手动报警按钮的上方，当手动报警按钮触发时，上一层、下一层及本层的声光报警器必须启动，并保证在房门关闭的情况下，每个房间内都能听到。(5)水流指示器安装于自动喷淋系统分区支管上，当喷淋系统启动后，水流指示器会被触动而发出报警功能并能指示失火区域。(6)导线选择及线路敷设酒店电力、照明、自控等
9、线路采用阻燃电线和电缆;重要消防设备（消防水泵，消防电梯，防排烟等）的供电回路采用耐火型电缆。消防联动设备与消防控制室的联动柜之间的远程手动控制硬拉线全部采用耐火型线缆，由消防控制室沿防火封闭线槽敷设至弱电竖井后,在暗敷至所需联动的消防设备房（线缆较多时，仍沿防火线槽敷设至消防设备房）O（7）消防模块为了便于管理和维护，模块采用分散与集中相结合的原则，按防火分区集中设置在相应防火分区的弱电房内，局部分散区域设置在就地。（8）接地采用共用接地方式，其接地电阻值不大于1欧姆。自动报警系统设专用接地干线，消防控制室设专用接地板。专用接地干线从消B向空制室专用接地板引至接地体。采用铜芯绝缘导线，其截面
10、积不小于25平方毫米。消防控制室内各电子设备至专用接地板的接地线应为BV-1X4,G15o消防电子设备凡采用交流供电时，设备金属外壳和金属支架均作保护接地，接地体与电气保护接地干线（PE线）相连接。二、火灾自动报警系统联动控制设备1.火灾自动报警系统对以下消防设备和消防灭火系统具有联动控制功能：(1)室内消火栓系统，自动喷淋系统及水喷雾灭火系统(2)防火卷帘、防火门(3)防排烟系统及空调通风系统(4)非消防电源切断及店电梯回降/电扶梯停止(5)火灾紧急广播(6)燃气泄漏报警系统、应急照明2、任何报警装置启动后,有关防火分区的声光报警器会同时开始报警，而有关联动控制会投入工作,相应讯号亦会于消防
11、控制屏上显示。此外,保安人员亦可按动紧急广播系统以通知火灾层及相应上下层的用户进行疏散。除上述功能外，消防控制屏亦有显示消防水泵运作情况、水池和水箱的贮水情况等功能。(1)消防水系统的联动控制消火栓泵由消火栓按钮或消防控制室联动控制盘的远程手动按钮直接启停。喷淋泵由报警阀的压力开关直接动作或消防控制室联动控制盘的远程手动按钮直接动作后起、停。当设置在发电机房和锅炉房的感温探测器探测到火灾信号，送往火灾报警控制器，并确认为火警时，火灾报警控制器联动电磁阀运作，水喷雾泵由电磁阀运作或消防控制室联动控制盘的远程手动按钮直接动作后启停。消防控制室内监控各消防水泵的起、停，显示各消防泵的工作、故障状态：
12、显示消火栓按钮的工作部位；监视各水箱及水池的水位；监视压力开关、减压阀、信号阀、水流指示器等的状态；控制电磁阀动作并接收其反馈信号。(2)防火卷帘的联动控制防火卷帘两侧均设探测器组、声光报警器及手动控制按钮(有防误操作措施)。在两侧装设困难时，在火灾可能性大的一侧装设。当卷帘启动时，其附设的声光报警器会同时被启动，用以警告附近的人员或顾客勿走进火区。卷帘关闭后，如有需要通过，有关人员可按动设于卷帘两边的控制按钮，卷帘便会自动回卷，让有需要的人员通过，卷帘到达高位后便会自动回落至关闭状态。所有卷帘皆采用电动机配合键及齿轮操作，此外，亦可采用人手快速回卷。在疏散通道上的防火卷帘采取两次控制下落方式
13、，第一次由感烟探测器控制下落距地1.8米处停止第二次由感温探测器控制下落到城楼)面。并分别将报警动作信号送至消防控制室。用作防火分隔用的防火卷帘,火灾探测器动作后,卷帘下落到地(楼)面。并将报警动作信号送至消防控制室。(3)防排烟设施及空调通风系统得联动控制接到火灾报警信号后，打开有关部位的电动正压送风口、排烟口，启动有关部位的排烟风机和正压送风机；停止相关范围的其他送、排风机。对于排风兼排烟系统，在火灾发生时，风机要由低速切换到高速运行。为了提高系统的可靠性，同一排烟区的多个排烟法或电动防火阀，需要同时动作时，仍采用独立的控制和反馈方式，不采用接力控制方式。当任意一排烟口或排烟阀开启时，排烟
14、风机应能自行启动。设在排烟风机入口处的防火阀运作后联动停止风机，并接受其反馈信号。消防控制室内联动控制盘的远程手动按钮可以直接起、停正压送风机、排烟风机和地库的补风机等防排烟风机，并且接受其反馈信号，监视其工作、故障状态，电源供应情况。(4)非消防电源断电及电梯回降/电扶梯停止火灾确认后，在消防控制室或配电室可自动或手动切除相关区域非消防电源，接受其反馈信号。(消防控制室可以远程手动切除相关区域的非消防电源)火灾发生后，根据火情强制所用电梯一次停于首层，并切除其电源.接受其反馈信号(消防电梯除外)。(5)与门禁系统的连动控制当发生火警时，消防控制器上将显示相应的报警讯号，同时通过中继器联动相关
15、着火区域及相邻防火区域的门禁控制器，打开着火层及相应防火分区的电磁门锁，便于人员紧急疏散。(6)火灾紧急广播酒店广播采用定压式，多线制，所用广播设备均放于消防中心，并在消防中心进行背景音乐和紧急广播的切换，酒店可进行分区广播。紧急广播扬声器设置在走道、办公室、客房、餐厅、水会和地下车库等处，其数量保证从该防火分区任何部位到最近一个扬声器的距离不超过25米，每个扬声器的额定功率不小于3W(车库扬声器功率不小于5W)。二层及二层以上楼层发生火灾时，在本层及相邻层进行广播；首层发生火灾时，在本层、二层及地下各层进行广播；地下一层发生火灾时，在地下一层及首层进行广播。(7)燃气泄漏报警系统的联动控制在燃气总表间、燃气管道、厨房设置燃气探测器，联动燃气快速切断阀。在二层厨房内设置的燃气探测器，探测出燃气泄漏的情况后，除了联动燃气快速切断阀，还将联动相应燃气泄漏区域的排风机，以及时将泄漏的可燃气体排放至室外。(8)消防通讯酒店消防控制室内设置直播消防报警外线电话(119)。消防内部通讯电话主机设置于消防控制室内。消防电话分机设于消防水泵房、变配电室、防排烟风机房、主要且常有人
