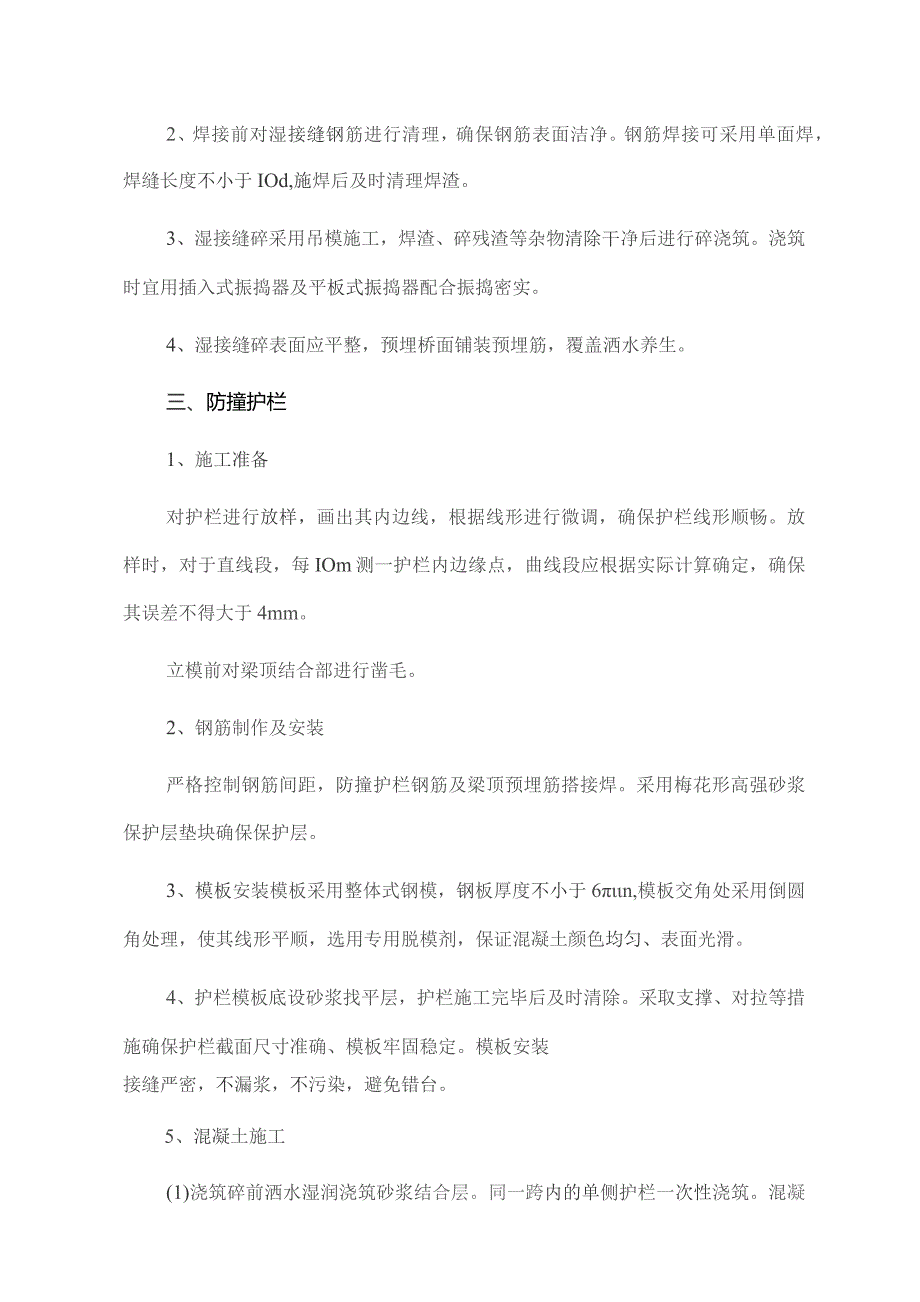

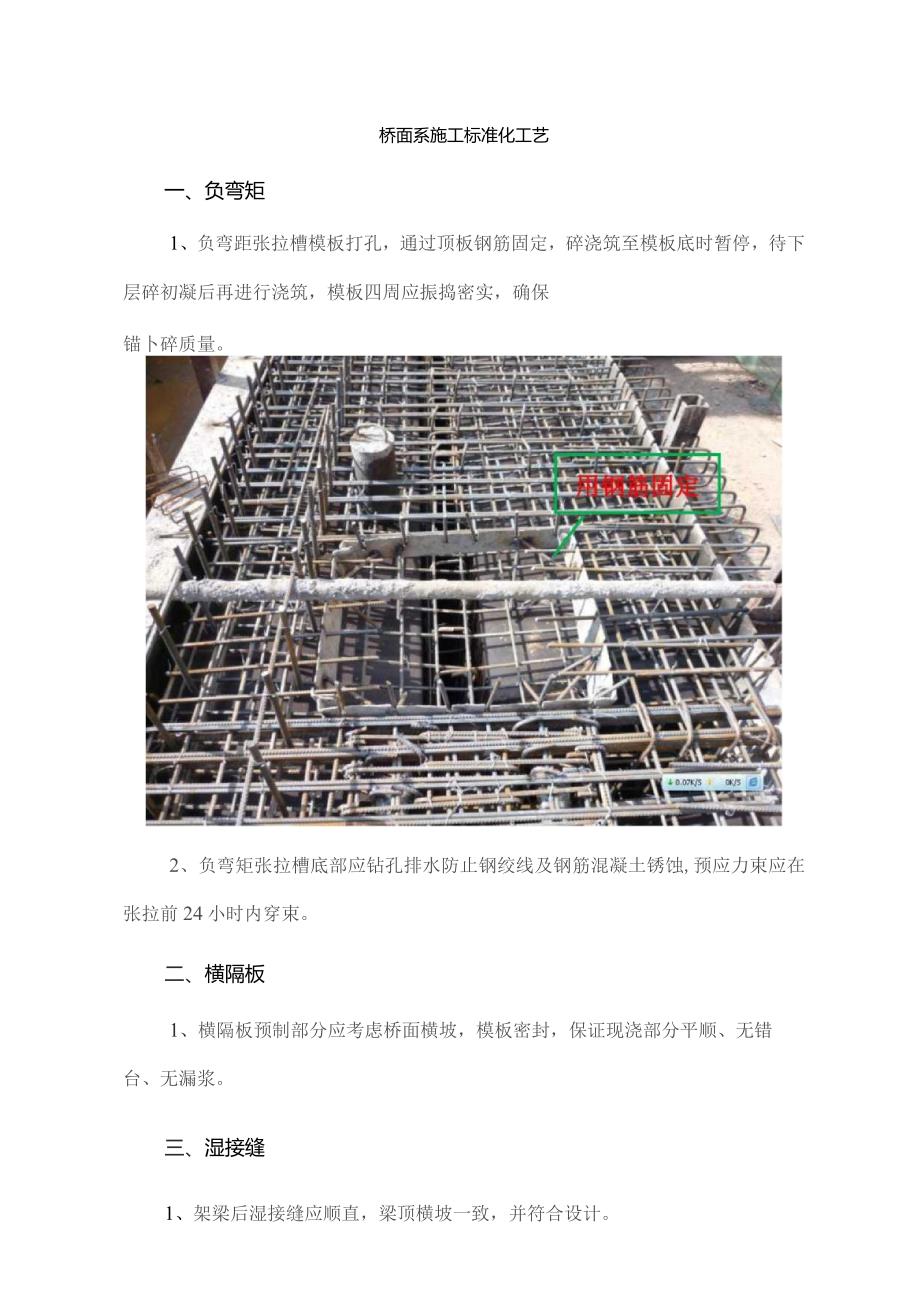

1、桥面系施工标准化工艺一、负弯矩1、负弯距张拉槽模板打孔,通过顶板钢筋固定,碎浇筑至模板底时暂停,待下层碎初凝后再进行浇筑,模板四周应振捣密实,确保锚卜碎质量。2、负弯矩张拉槽底部应钻孔排水防止钢绞线及钢筋混凝土锈蚀,预应力束应在张拉前24小时内穿束。二、横隔板1、横隔板预制部分应考虑桥面横坡,模板密封,保证现浇部分平顺、无错台、无漏浆。三、湿接缝1、架梁后湿接缝应顺直,梁顶横坡一致,并符合设计。2、焊接前对湿接缝钢筋进行清理,确保钢筋表面洁净。钢筋焊接可采用单面焊,焊缝长度不小于IOd,施焊后及时清理焊渣。3、湿接缝碎采用吊模施工,焊渣、碎残渣等杂物清除干净后进行碎浇筑。浇筑时宜用插入式振捣器
2、及平板式振捣器配合振捣密实。4、湿接缝碎表面应平整,预埋桥面铺装预埋筋,覆盖洒水养生。三、防撞护栏1、施工准备对护栏进行放样,画出其内边线,根据线形进行微调,确保护栏线形顺畅。放样时,对于直线段,每IOm测一护栏内边缘点,曲线段应根据实际计算确定,确保其误差不得大于4mm。立模前对梁顶结合部进行凿毛。2、钢筋制作及安装严格控制钢筋间距,防撞护栏钢筋及梁顶预埋筋搭接焊。采用梅花形高强砂浆保护层垫块确保保护层。3、模板安装模板采用整体式钢模,钢板厚度不小于6n,模板交角处采用倒圆角处理,使其线形平顺,选用专用脱模剂,保证混凝土颜色均匀、表面光滑。4、护栏模板底设砂浆找平层,护栏施工完毕后及时清除。

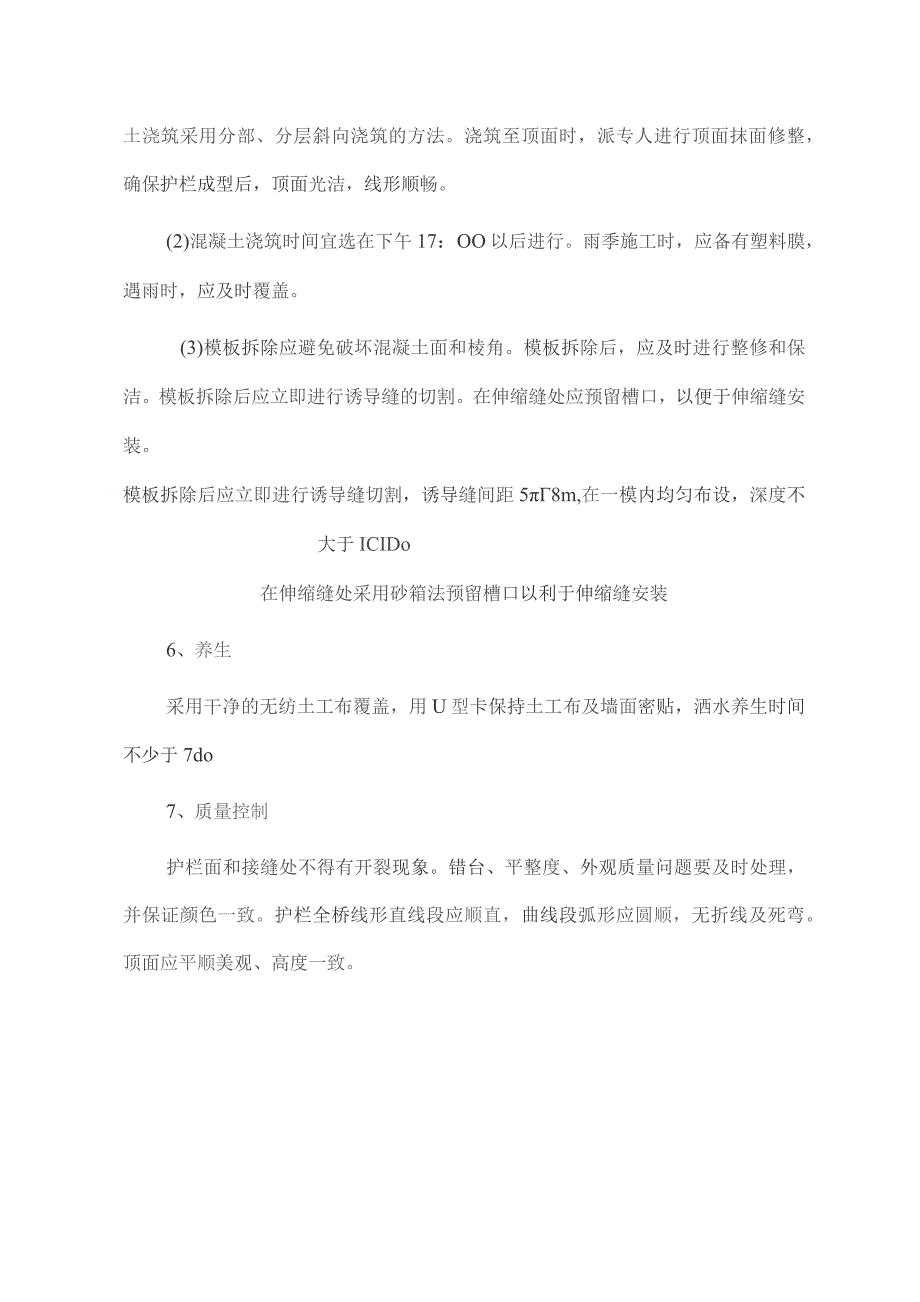

3、采取支撑、对拉等措施确保护栏截面尺寸准确、模板牢固稳定。模板安装接缝严密,不漏浆,不污染,避免错台。5、混凝土施工(1)浇筑碎前洒水湿润浇筑砂浆结合层。同一跨内的单侧护栏一次性浇筑。混凝土浇筑采用分部、分层斜向浇筑的方法。浇筑至顶面时,派专人进行顶面抹面修整,确保护栏成型后,顶面光洁,线形顺畅。(2)混凝土浇筑时间宜选在下午17:OO以后进行。雨季施工时,应备有塑料膜,遇雨时,应及时覆盖。(3)模板拆除应避免破坏混凝土面和棱角。模板拆除后,应及时进行整修和保洁。模板拆除后应立即进行诱导缝的切割。在伸缩缝处应预留槽口,以便于伸缩缝安装。模板拆除后应立即进行诱导缝切割,诱导缝间距58m,在一模内均
4、匀布设,深度不大于ICIDo在伸缩缝处采用砂箱法预留槽口以利于伸缩缝安装6、养生采用干净的无纺土工布覆盖,用U型卡保持土工布及墙面密贴,洒水养生时间不少于7do7、质量控制护栏面和接缝处不得有开裂现象。错台、平整度、外观质量问题要及时处理,并保证颜色一致。护栏全桥线形直线段应顺直,曲线段弧形应圆顺,无折线及死弯。顶面应平顺美观、高度一致。检查项目规定值或允许偏差平面偏位(mm)4断面尺寸(mm)土5竖直度(mm)4四、桥面铺装1、采用凿毛风镐对梁顶面进行人工凿毛,去除表面松散的混凝土、浮浆及油迹等杂物,采用空压机及高压水枪将梁面冲洗干净。2、使用成品钢筋网片,钢筋网片使用前应表面洁净,清除浮锈
5、,钢筋网接头应注意错位。成品钢筋网片3、在桥面两边每3m放样一个纵向控制点,用电锤钻孔,打人钢筋,测设桥面高程,然后焊接钢筋顶托, 钢,底支检验轨道4、利月;.* .先用高压风;-L-.三条城准线润,但不得5、设tulMlm山且女刁、架立轨道。轨道采用5#角J工浇筑前, :.、1 .行充分湿架立钢筋振实手持振捣捧,功率NLlKW每2m宽路面不少于1根平板振动器,功率22.2kW每车道路面不少于1个振捣整平梁,刚度足够。2个振动器功率NLlKW每车道路面不少于1个振动器及1根振动梁提浆整平提浆滚杠直径1520mm,表面光滑无缝钢管,壁厚23m长度适应铺筑宽度,一次摊铺单车道路面1根,双车道路面2
6、根圆盘式抹面机每车道路面不少于1台5m刮尺每车道路面不少于1根手工抹刀每米宽路面不少于1把工作桥不少于3个抗滑构造人工拉毛齿耙切缝手推锯缝机6、桥面混凝土铺装避开高温时段及大风天气,否则将造成桥面混凝土表面因干缩过快而导致表面开裂。7、人工布料用铁锹反扣,严禁抛掷和楼耙,靠边角处采用插入式振捣器振捣辅助布料。人工摊铺混凝土拌合物的坍落度应控制在520mm之间,拌合物松铺系数控制在K=L10.25之间,料偏干,取较高值;反之,取较低值。8、混凝土浇筑要连续,从下坡向上坡方向进行。振捣时,先采用插入式振捣器振捣,使得骨料分布均匀,一次插入振捣时间不宜少于20s,然后采用平板振捣器纵横交错全面振捣,
7、其振捣面重合100200mm,一次振捣时间不少于30s。最后采用振捣梁沿轨道进行全幅振捣,直至振捣密实。9、振捣梁操作时,设专人控制振动行驶速度、铲料和填料,确保铺装面饱满、密实及表面平整。振捣时,辅以人工补料,随时检查振实效果、模板和钢筋网的移位、变形、松动、漏浆等情况,并及时纠正。因故造成Ih以上停工或达到2/3初凝时间,致使拌合物无法振实时,应在已铺筑好的面板端头设置施工缝,废弃不能被振实的拌合物。振捣棒在每一处的持续时间,应以拌合物全面振动液化,表面不再冒气泡和泛水泥浆为限,不宜过振,也不少于30s。振捣棒的移动间距不大于500mmO振捣棒插人深度宜离基层3(50mm,振捣棒应轻插慢提
8、,不得猛插快拔,严禁在拌合物中推行和拖拉振捣棒振捣。混凝土浇筑、振捣10、振动梁振实后,拖动滚杠往返23遍提浆整平。第一遍短距离缓慢推滚或拖滚,以后较长距离匀速拖滚,并将水泥浆始终赶在滚杠前方。并把多余水泥浆铲除。拖滚后的表面宜采用5m刮尺,纵横各1遍整平饰面,或采用叶片式或圆盘式抹面机往返23遍压实整平饰面。混凝土初凝前,采用钢抹子进行抹面。抹面应控制好局部平整度。抹面收浆、平整度控制11、混凝土抹面后,立即采用尼龙丝刷进行表面拉毛处理。采用薄膜(或土工布)进行覆盖养生,但开始养生时不宜洒水过多,防止混凝土表面起皮,待混凝土终凝后,再浸水养生,养生期在7d以上。12、质量控制(1)铺装层表面无脱皮、印痕、裂纹、石子外露等缺陷。(2)除施工缝外,铺装层面无干缩或湿缩产生的裂纹。(3)施工接缝密贴、平整、无错台。检查项目规定值或允许偏差厚度(mm)10,-5平整度IRI(mKm)3.0。(mm)1.8横坡(%)0.15抗滑构造深度符合设计要求
