《苯乙烯-丙烯腈共聚物AS（SAN）注塑技术参数.docx》由会员分享，可在线阅读，更多相关《苯乙烯-丙烯腈共聚物AS（SAN）注塑技术参数.docx（4页珍藏版）》请在第壹文秘上搜索。

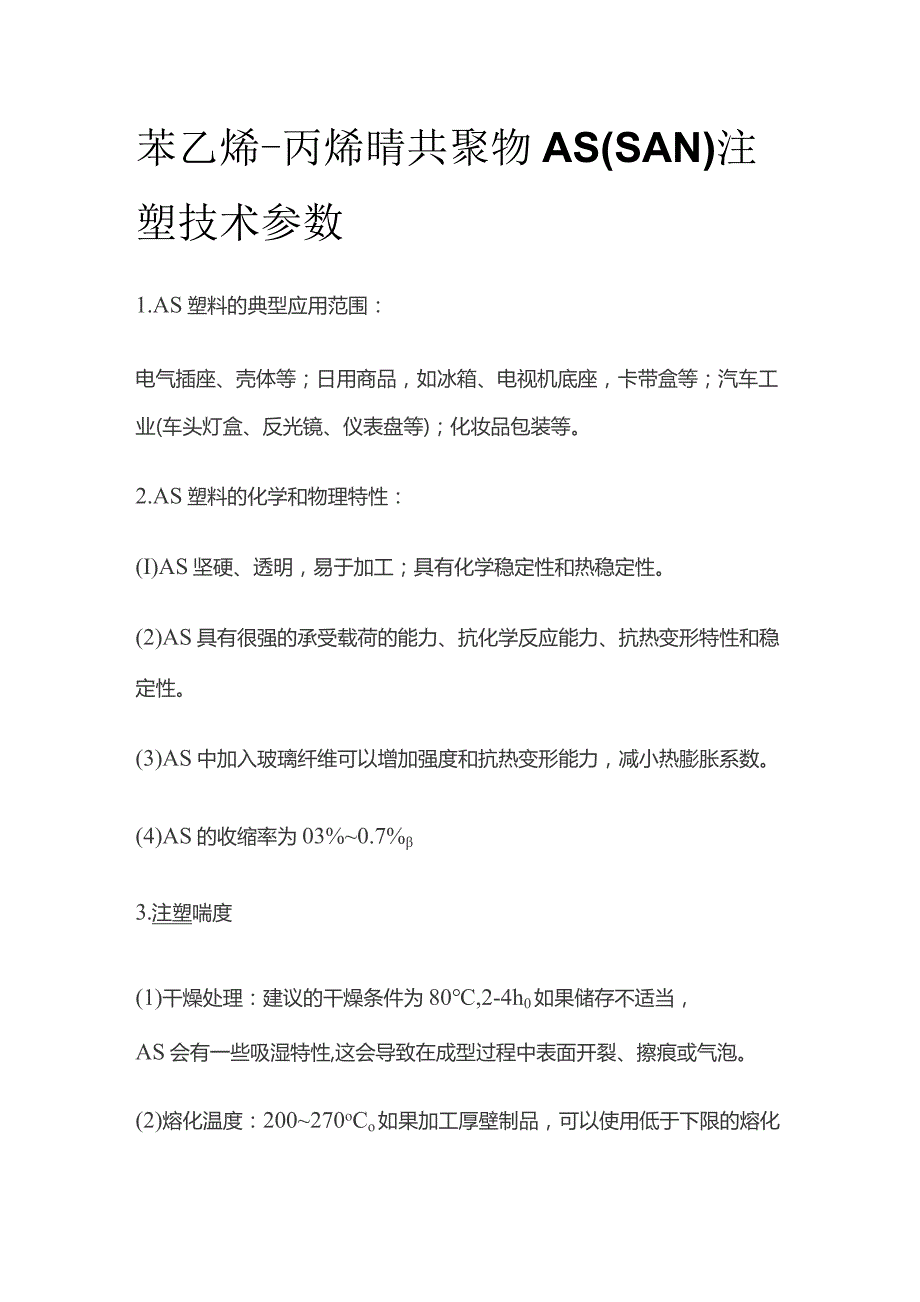

1、苯乙烯-丙烯晴共聚物AS(SAN)注塑技术参数1.AS塑料的典型应用范围：电气插座、壳体等；日用商品，如冰箱、电视机底座，卡带盒等；汽车工业(车头灯盒、反光镜、仪表盘等)；化妆品包装等。2.AS塑料的化学和物理特性：(I)AS坚硬、透明，易于加工；具有化学稳定性和热稳定性。(2)AS具有很强的承受载荷的能力、抗化学反应能力、抗热变形特性和稳定性。(3)AS中加入玻璃纤维可以增加强度和抗热变形能力，减小热膨胀系数。(4)AS的收缩率为03%0.7%3.注塑喘度(1)干燥处理：建议的干燥条件为80,2-4h0如果储存不适当，AS会有一些吸湿特性,这会导致在成型过程中表面开裂、擦痕或气泡。(2)熔化

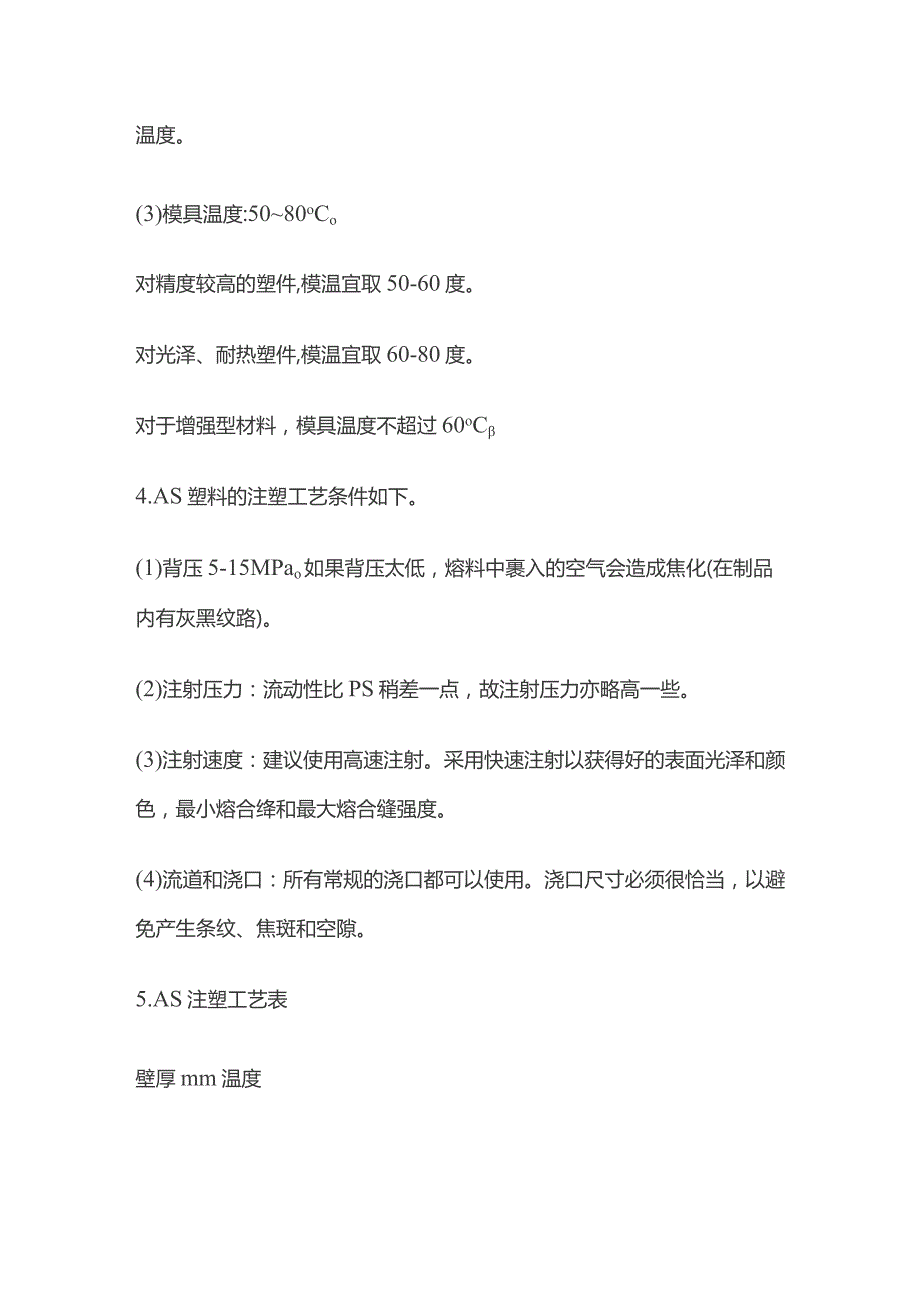

2、温度：200270oCo如果加工厚壁制品，可以使用低于下限的熔化温度。(3)模具温度:5080oCo对精度较高的塑件,模温宜取50-60度。对光泽、耐热塑件,模温宜取60-80度。对于增强型材料，模具温度不超过60oC4.AS塑料的注塑工艺条件如下。(1)背压5-15MPao如果背压太低，熔料中裹入的空气会造成焦化(在制品内有灰黑纹路)。(2)注射压力：流动性比PS稍差一点，故注射压力亦略高一些。(3)注射速度：建议使用高速注射。采用快速注射以获得好的表面光泽和颜色，最小熔合绛和最大熔合缝强度。(4)流道和浇口：所有常规的浇口都可以使用。浇口尺寸必须很恰当，以避免产生条纹、焦斑和空隙。5.AS

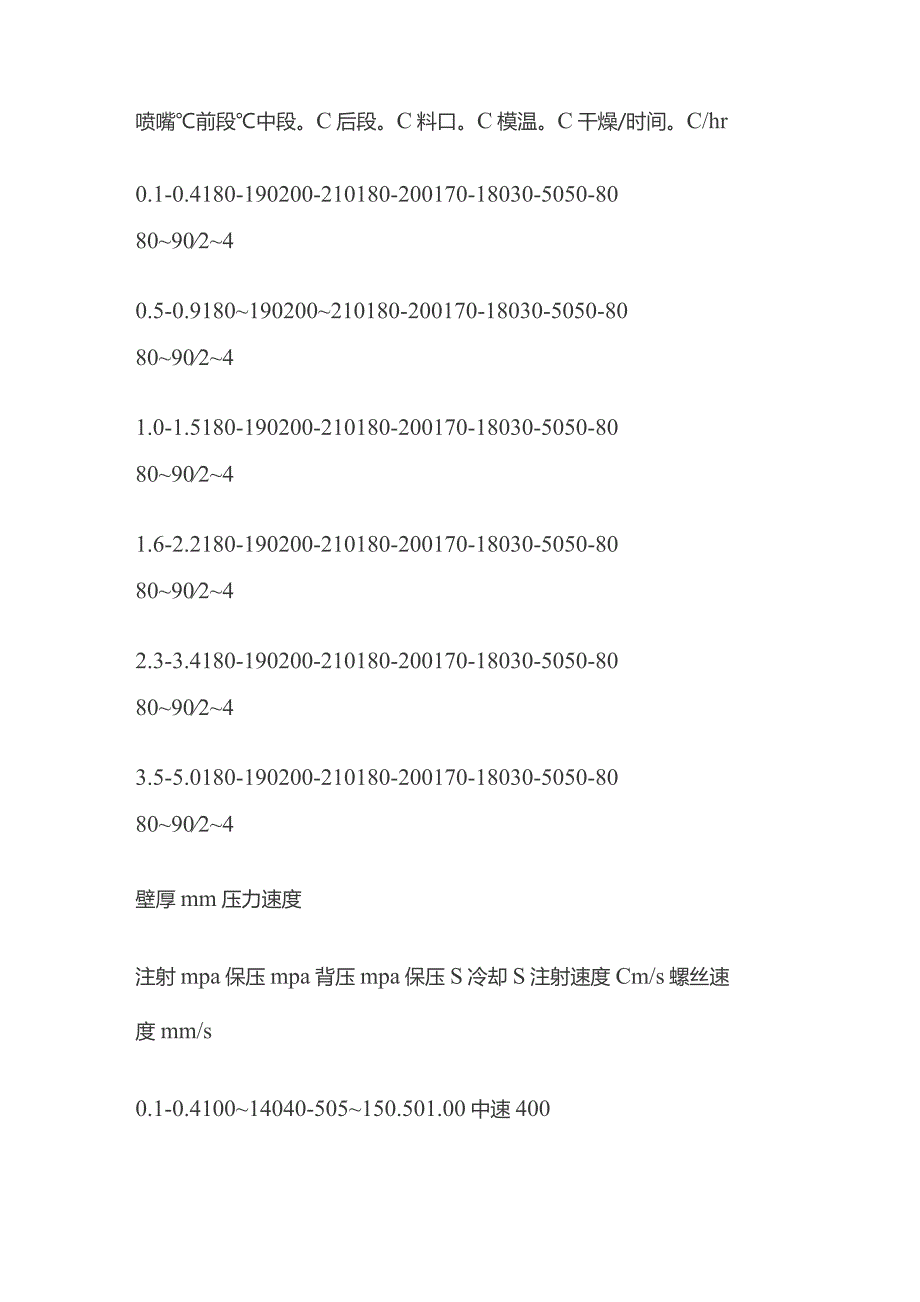

3、注塑工艺表壁厚mm温度喷嘴前段中段。C后段。C料口。C模温。C干燥/时间。C/hr0.1-0.4180-190200-210180-200170-18030-5050-808090240.5-0.9180190200210180-200170-18030-5050-808090241.0-1.5180-190200-210180-200170-18030-5050-808090241.6-2.2180-190200-210180-200170-18030-5050-808090242.3-3.4180-190200-210180-200170-18030-5050-808090243.5-5.
4、0180-190200-210180-200170-18030-5050-80809024壁厚mm压力速度注射mpa保压mpa背压mpa保压S冷却S注射速度Cm/s螺丝速度mm/s0.1-0.410014040-505150.501.00中速4000.5-0.910014040505150.501.00中速4001.0-1.510014040505151.403.63中速4001.6-2.210014040505152.747.33中速4002.3-3.410014040-505156.3316.94中速4003.5-5.010014040-5051513.9137.27中速4006机器停工时段：无需用其它材料清洗。
