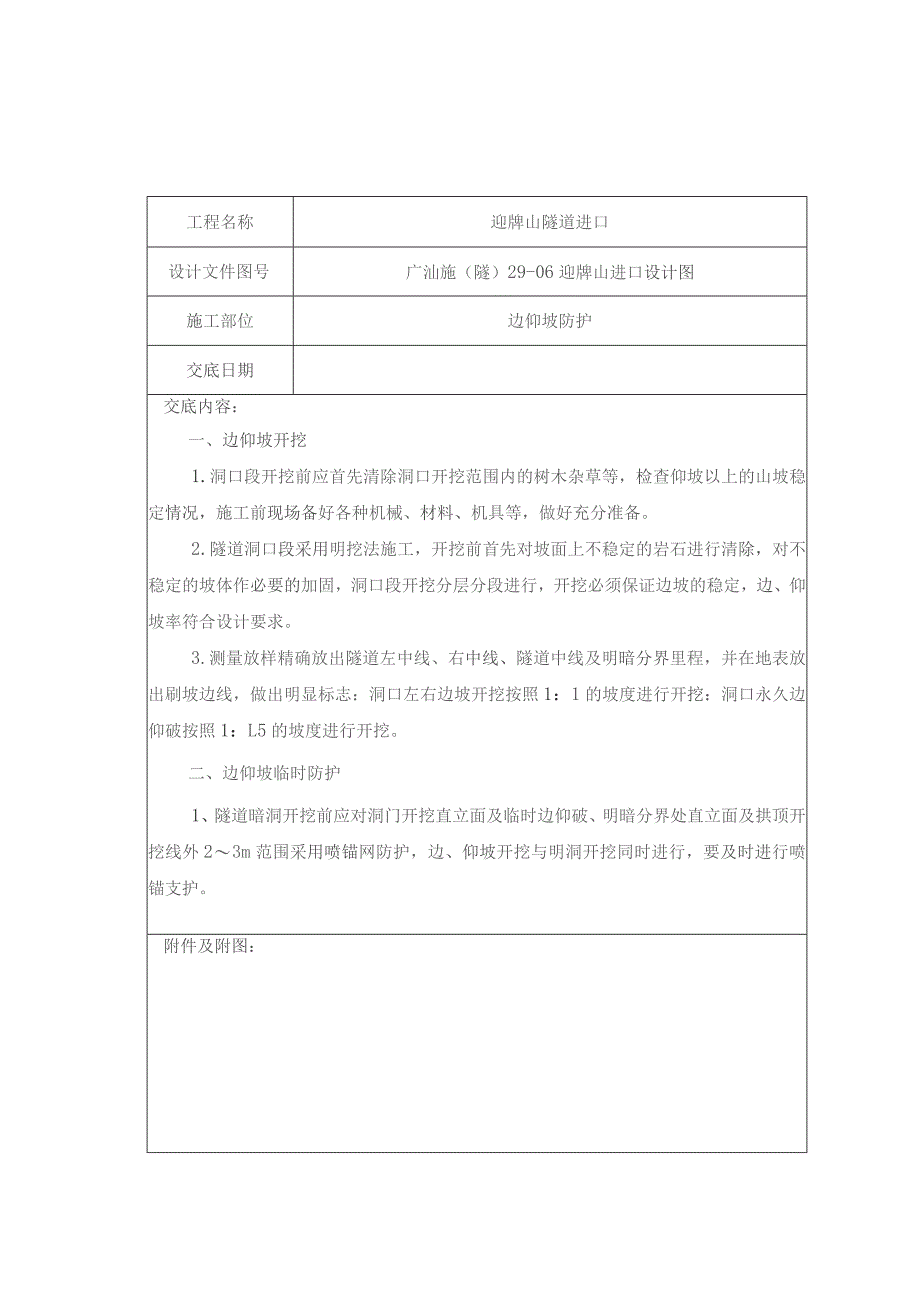

1、工程名称迎牌山隧道进口设计文件图号广汕施（隧）29-06迎牌山进口设计图施工部位边仰坡防护交底日期交底内容：一、边仰坡开挖1.洞口段开挖前应首先清除洞口开挖范围内的树木杂草等，检查仰坡以上的山坡稳定情况，施工前现场备好各种机械、材料、机具等，做好充分准备。2.隧道洞口段采用明挖法施工，开挖前首先对坡面上不稳定的岩石进行清除，对不稳定的坡体作必要的加固，洞口段开挖分层分段进行，开挖必须保证边坡的稳定，边、仰坡率符合设计要求。3.测量放样精确放出隧道左中线、右中线、隧道中线及明暗分界里程，并在地表放出刷坡边线，做出明显标志：洞口左右边坡开挖按照1：1的坡度进行开挖：洞口永久边仰破按照1：L5的坡度

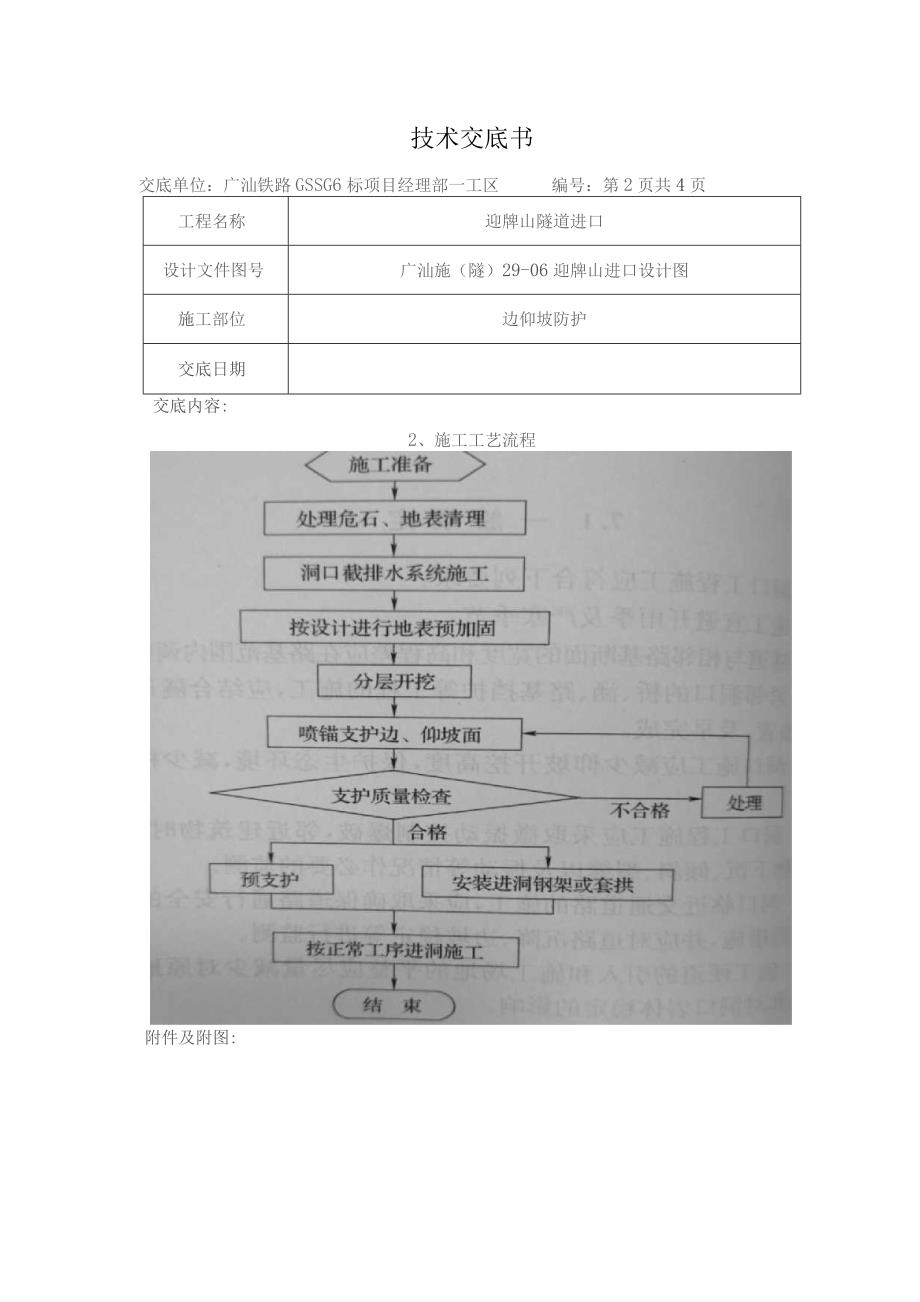

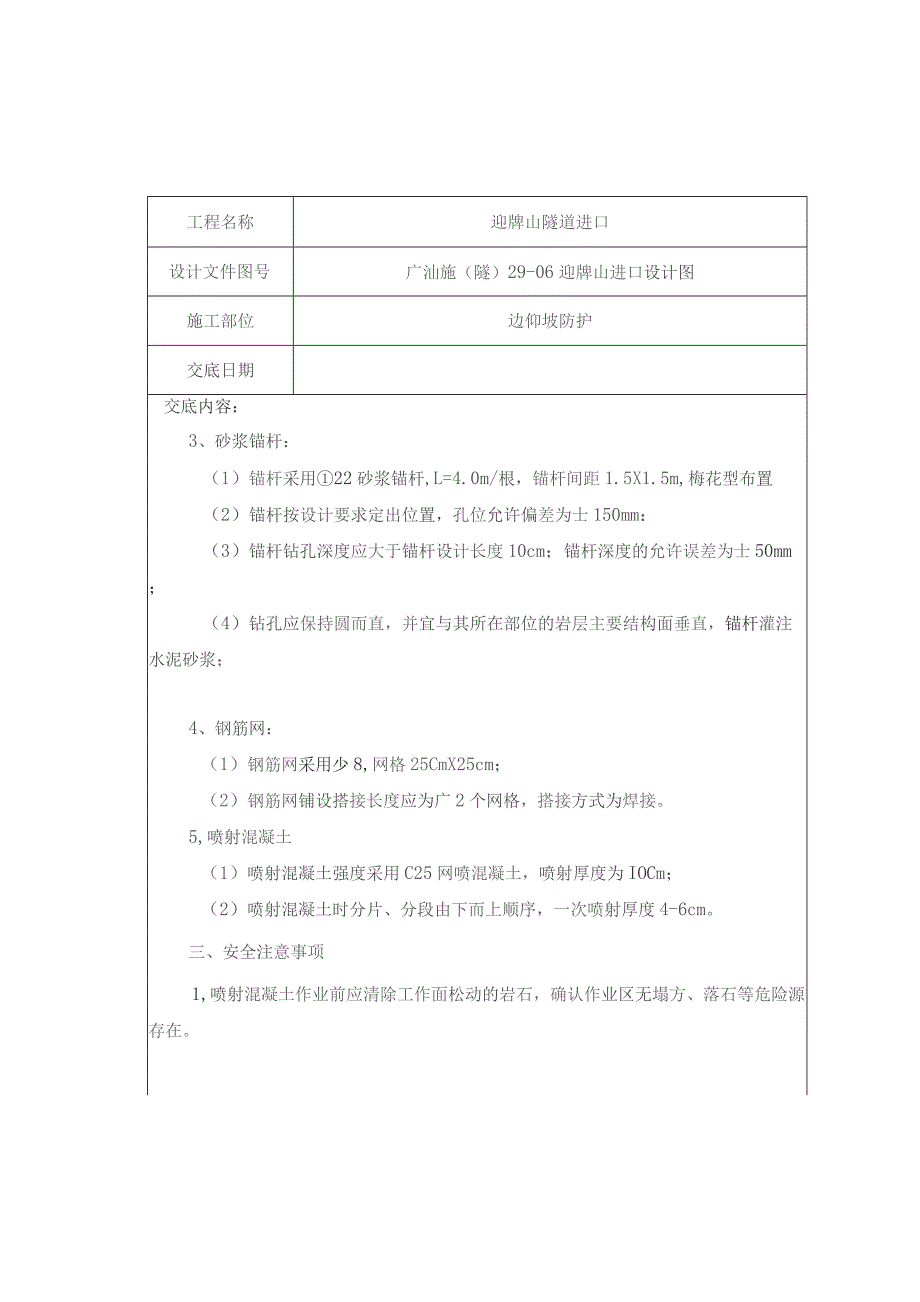

2、进行开挖。二、边仰坡临时防护1、隧道暗洞开挖前应对洞门开挖直立面及临时边仰破、明暗分界处直立面及拱顶开挖线外23m范围采用喷锚网防护，边、仰坡开挖与明洞开挖同时进行，要及时进行喷锚支护。附件及附图：技术交底书交底单位：广汕铁路GSSG6标项目经理部一工区编号：第2页共4页工程名称迎牌山隧道进口设计文件图号广汕施（隧）29-06迎牌山进口设计图施工部位边仰坡防护交底日期交底内容:2、施工工艺流程附件及附图:工程名称迎牌山隧道进口设计文件图号广汕施（隧）29-06迎牌山进口设计图施工部位边仰坡防护交底日期交底内容：3、砂浆锚杆：（1）锚杆采用22砂浆锚杆,L=4.0m/根，锚杆间距1.5X1.5m
3、,梅花型布置（2）锚杆按设计要求定出位置，孔位允许偏差为士150mm：（3）锚杆钻孔深度应大于锚杆设计长度10cm；锚杆深度的允许误差为士50mm；（4）钻孔应保持圆而直，并宜与其所在部位的岩层主要结构面垂直，锚杆灌注水泥砂浆；4、钢筋网：（1）钢筋网采用少8,网格25CmX25cm；（2）钢筋网铺设搭接长度应为广2个网格，搭接方式为焊接。5,喷射混凝土（1）喷射混凝土强度采用C25网喷混凝土，喷射厚度为IOCm；（2）喷射混凝土时分片、分段由下而上顺序，一次喷射厚度4-6cm。三、安全注意事项1,喷射混凝土作业前应清除工作面松动的岩石，确认作业区无塌方、落石等危险源存在。附件及附图：工程名称
4、迎牌山隧道进口设计文件图号广汕施（隧）29-06迎牌山进口设计图施工部位边仰坡防护交底日期交底内容：2.喷射混凝土作业人员应佩戴防尘口罩、防护眼镜等防护用具，并避免直接接触液体速凝剂，不慎接触后应立即用清水冲洗。3.非施工人员不得进入正在进行喷射混凝土的作业区，施工中喷嘴前严禁站人。.4.喷射混凝土作业中如发生输料管路堵塞或爆裂时，必须依次停止送料、送水和供风，次序不得颠倒。5.喷射混凝土施工中应经常检查输料管、接头的使用情况，当有磨损、击穿或松脱时应及时处理。6.在有水地段喷射混凝土前应对渗漏水进行处理，将分散的渗水集中引出，严禁采用防水布或铁皮等遮盖材料大面积引水，造成喷射混凝土与岩面分离
5、、坍塌；喷射混凝土中采用特殊添加材料在有水地段直接作业时，应先经技术人员进行试验并确认满足要求后方可推广使用。7.松动围岩应及时清除，找顶（排除洞顶危石）要彻底。8.严禁违章用电，工作面光照应良好，防止混凝土喷射过厚，剥离落下伤人。附件及附图：工程名称迎牌山隧道进口设计文件图号广汕施（隧）29-06迎牌山进口设计图施工部位洞口交底日期交底内容：洞口段基底处理：本洞口D口79+206+221.55段左线侧结构基底位于粉质粘土层中，不能满足基底承载力要求，设计采用换填处理，换填材料采用C20混凝土，换填深度至W4全分化岩面以下不小于1.Omo地基处理后的承载力不小于200kpa洞口DK179+206+221.55右线侧避免开挖后雨水长时间浸泡基底，降低承载力，设计采用C20混凝土回填处理，深度至结构底以下不小于1m,处理后的承载力不小于200kpaIIrII10.s三l:三三H221三三M三,摭腿,三三1三三C三1三三三三三W三20m三+22W三三lffilBOt三M三yMffWImJl三三0附件及附图：
