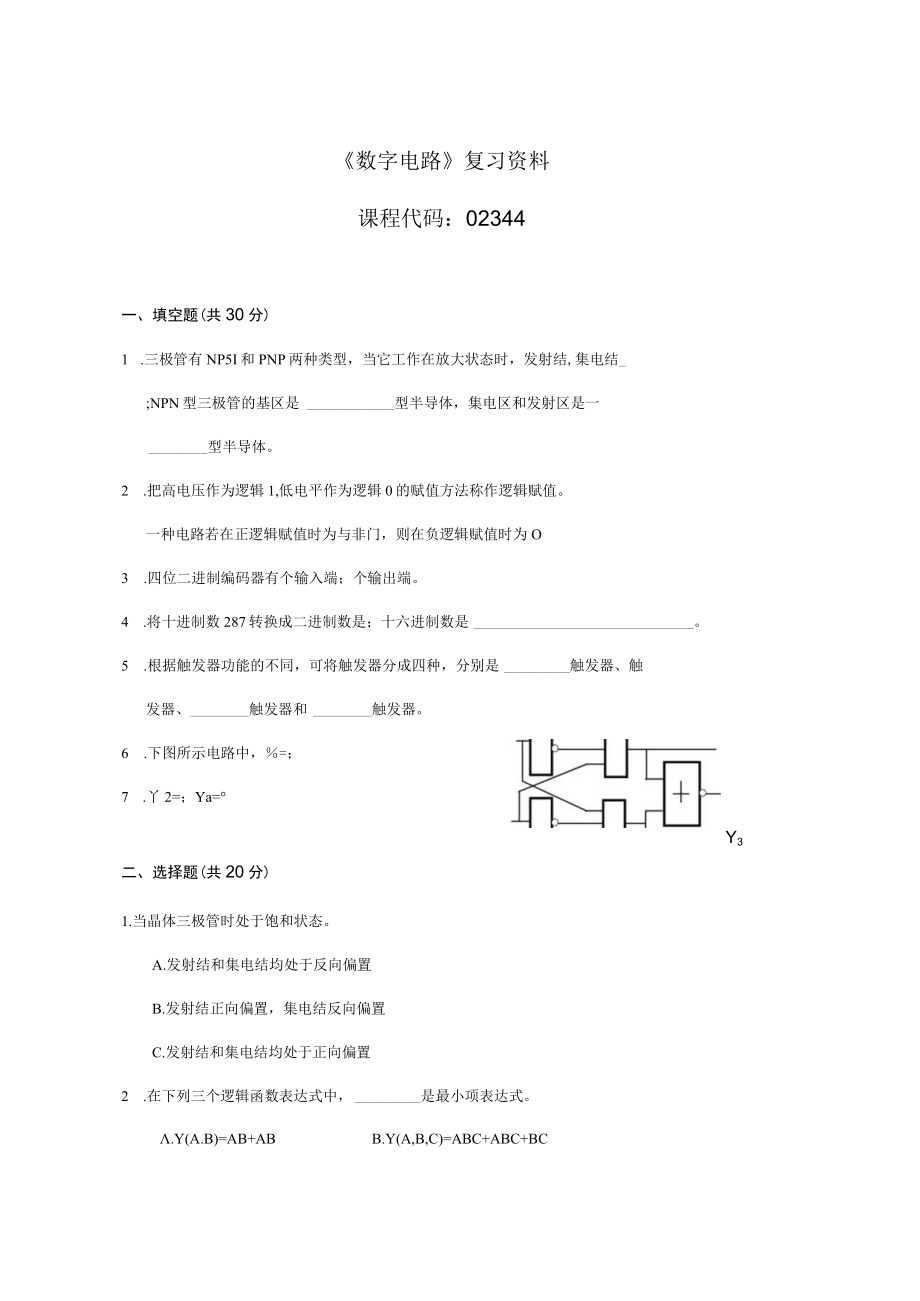

1、数字电路复习资料课程代码：02344一、填空题(共30分)1 .三极管有NP5I和PNP两种类型，当它工作在放大状态时，发射结,集电结_;NPN型三极管的基区是型半导体，集电区和发射区是一型半导体。2 .把高电压作为逻辑1,低电平作为逻辑0的赋值方法称作逻辑赋值。一种电路若在正逻辑赋值时为与非门，则在负逻辑赋值时为O3 .四位二进制编码器有个输入端；个输出端。4 .将十进制数287转换成二进制数是；十六进制数是。5 .根据触发器功能的不同，可将触发器分成四种，分别是触发器、触发器、触发器和触发器。6 .下图所示电路中，=；Y37 .丫2=；Ya=二、选择题(共20分)1.当晶体三极管时处于饱和

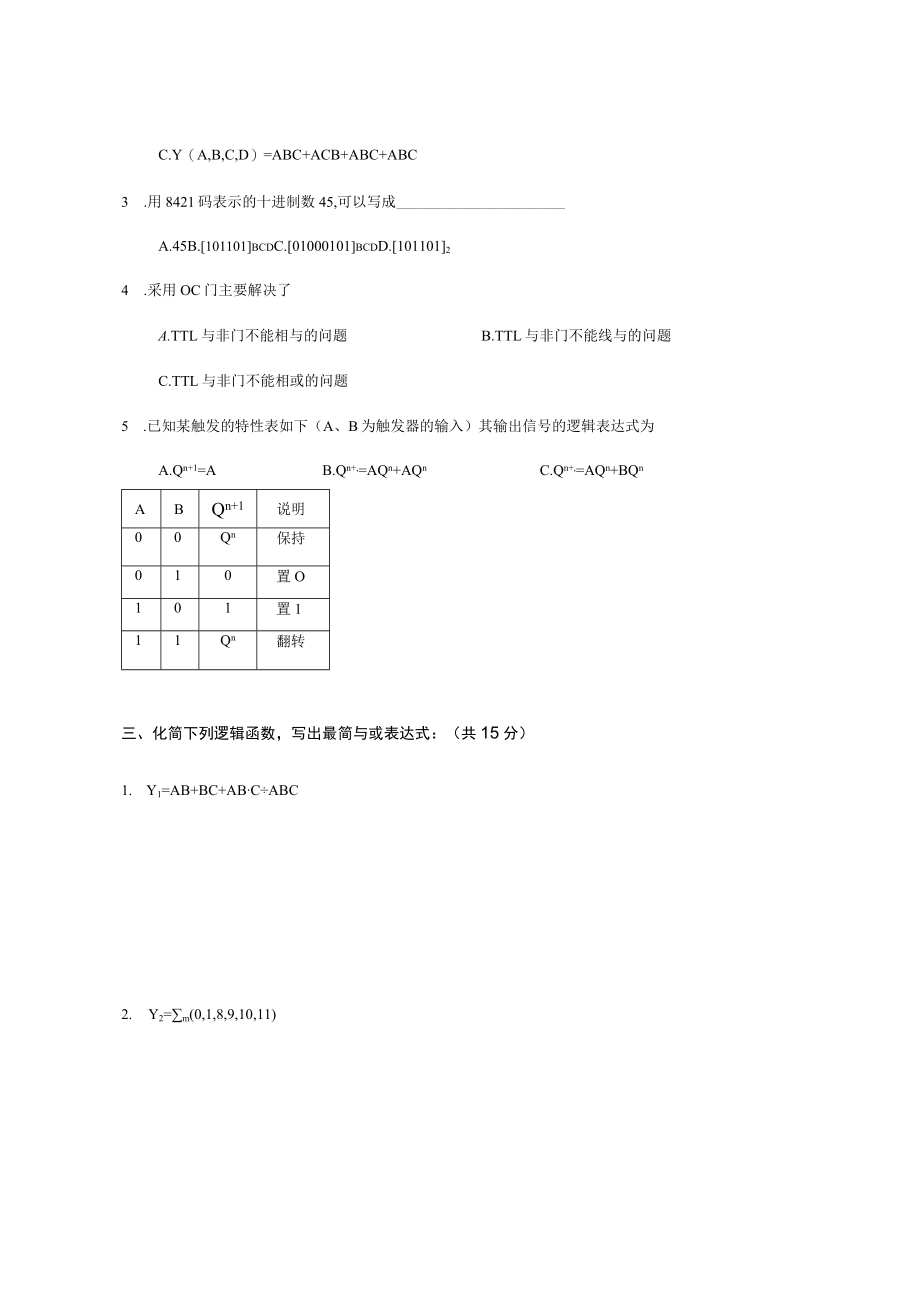

2、状态。A.发射结和集电结均处于反向偏置B.发射结正向偏置，集电结反向偏置C.发射结和集电结均处于正向偏置2 .在下列三个逻辑函数表达式中，是最小项表达式。.Y(A.B)=AB+ABB.Y(A,B,C)=ABC+ABC+BCC.Y（A,B,C,D）=ABC+ACB+ABC+ABC3 .用8421码表示的十进制数45,可以写成A.45B.101101bcdC.01000101bcdD.10110124 .采用OC门主要解决了A.TTL与非门不能相与的问题B.TTL与非门不能线与的问题C.TTL与非门不能相或的问题5 .已知某触发的特性表如下（A、B为触发器的输入）其输出信号的逻辑表达式为A.Qn+

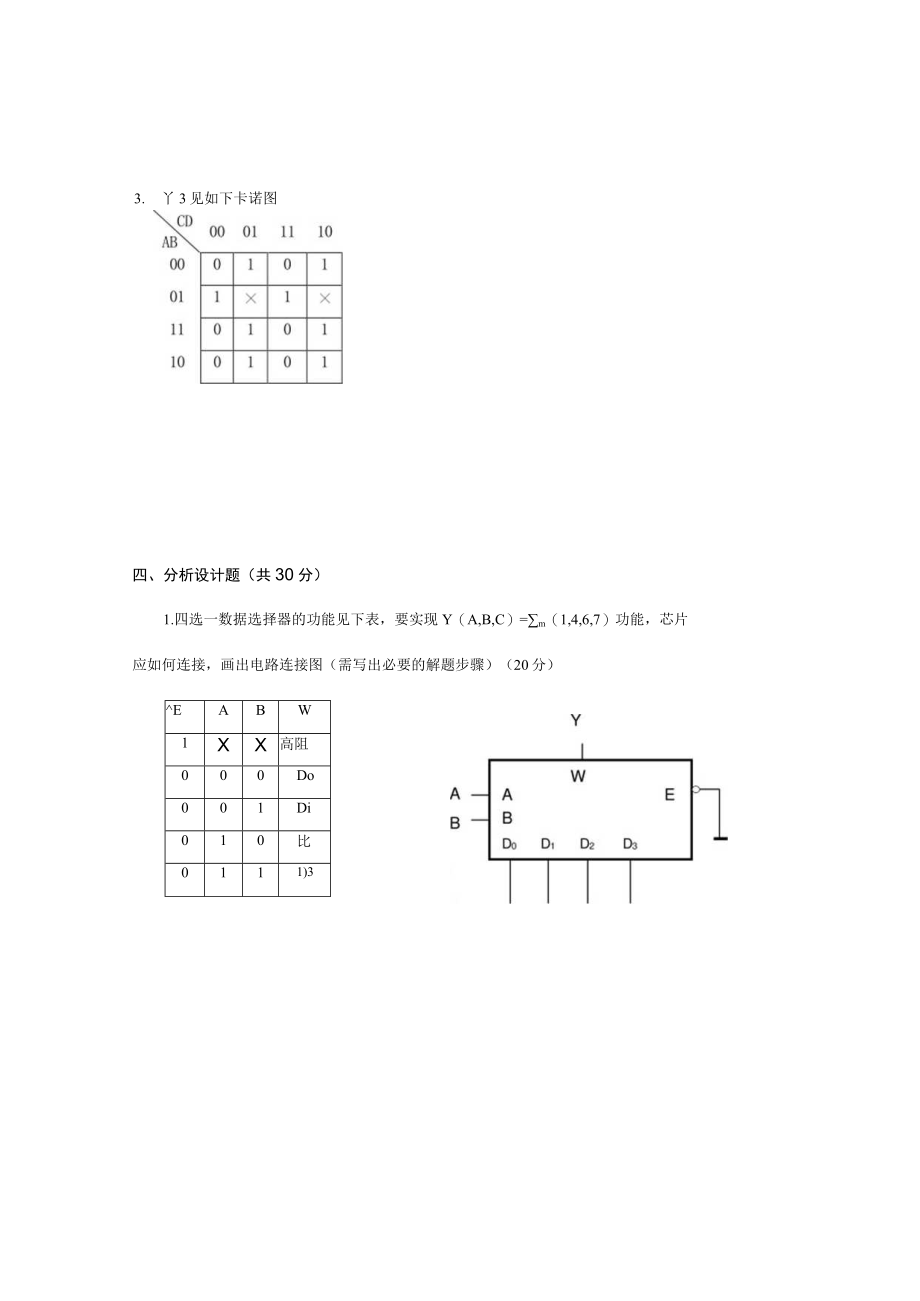

3、1=AB.Qn+,=AQn+AQnC.Qn+,=AQn+BQnABQn+1说明00Qn保持010置O101置111Qn翻转三、化简下列逻辑函数，写出最简与或表达式：（共15分）1. Y1=AB+BC+ABCABC2. Y2=m(0,1,8,9,10,11)3. 丫3见如下卡诺图四、分析设计题（共30分）1.四选一数据选择器的功能见下表，要实现Y（A,B,C）=m（1,4,6,7）功能，芯片应如何连接，画出电路连接图（需写出必要的解题步骤）（20分）EABW1XX高阻000Do001Di010比0111)3数字电路参考答案一、填空IS(共30分。每空2分，第5小题每空1分)1. 正偏；反偏；P;
4、N。2. 正逻辑；负或非门。3. 16；4。4. (100011111)2;(IlF)16。5. RS；JK；D；To6. Yi=AB;Y2=AB+AB；Y3=AB二、邮题(共20分。每题4分)(DC(2)A(3)C(4)B(5)C三、化简下5幄辑函数，写出最简与成表达式(共20分。第1题6分；第2、3题，每题7分)(1) Y=A+B(2) Y2=AB+BC或a后Z(3) Y3=AB+CD+CD四、分析设计题(共30分。第1题20分；第2题10分)1、Y(A,B,C)=ABC+ABC+ABC+ABC2分化简得：Y(A,B,C)=ABC+AC+AB=ABC+ABC+AC+AB=ABC+ABC+AB4分而由功能表可得YABDo+ABDi+ABD2ABD3所以DO=CDI=OD2=CDs=I5分2、图全对5分
