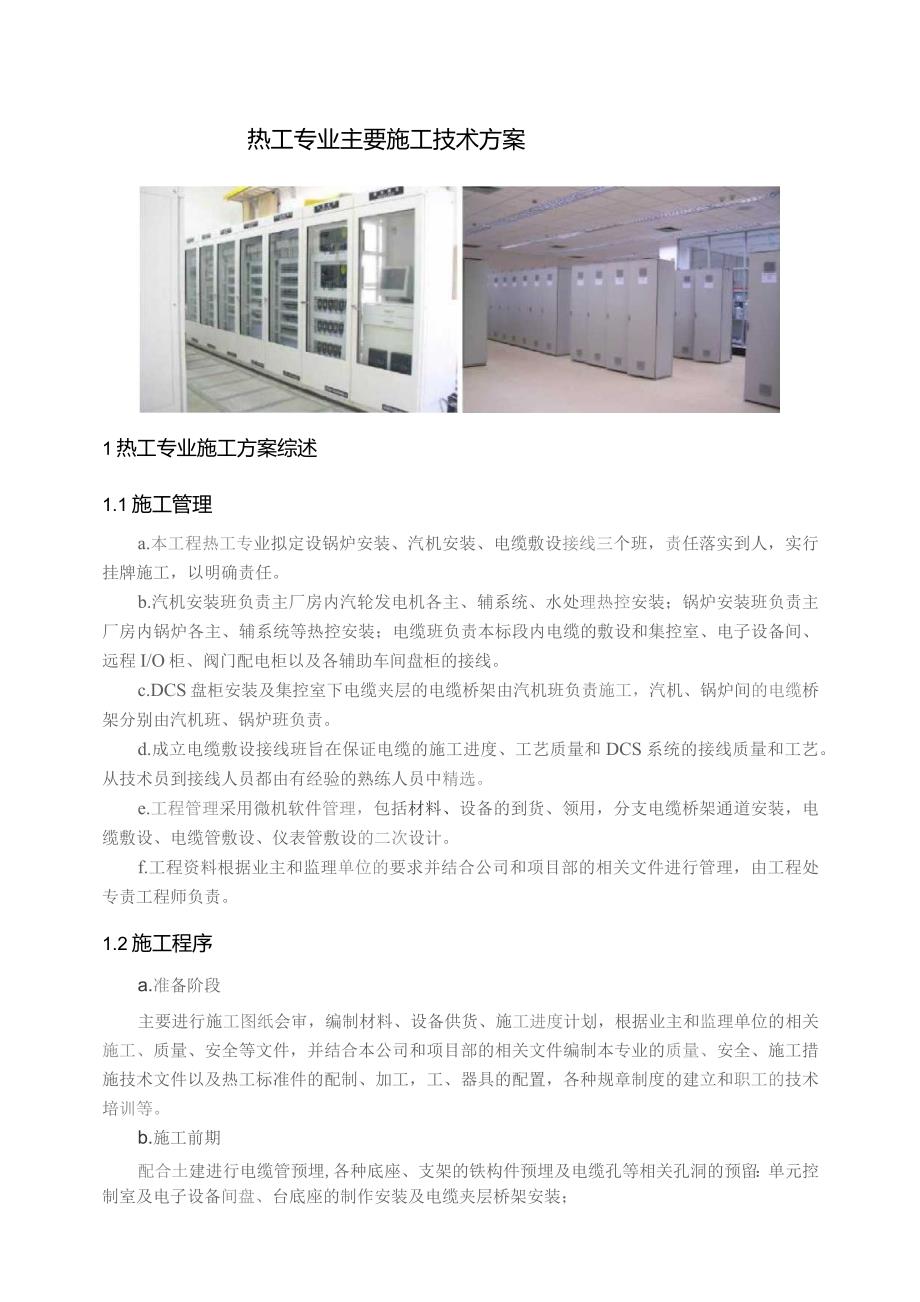

1、热工专业主要施工技术方案1热工专业施工方案综述1.1施工管理a.本工程热工专业拟定设锅炉安装、汽机安装、电缆敷设接线三个班，责任落实到人，实行挂牌施工，以明确责任。b.汽机安装班负责主厂房内汽轮发电机各主、辅系统、水处理热控安装；锅炉安装班负责主厂房内锅炉各主、辅系统等热控安装；电缆班负责本标段内电缆的敷设和集控室、电子设备间、远程I/O柜、阀门配电柜以及各辅助车间盘柜的接线。c.DCS盘柜安装及集控室下电缆夹层的电缆桥架由汽机班负责施工，汽机、锅炉间的电缆桥架分别由汽机班、锅炉班负责。d.成立电缆敷设接线班旨在保证电缆的施工进度、工艺质量和DCS系统的接线质量和工艺。从技术员到接线人员都由有
2、经验的熟练人员中精选。e.工程管理采用微机软件管理，包括材料、设备的到货、领用，分支电缆桥架通道安装，电缆敷设、电缆管敷设、仪表管敷设的二次设计。f.工程资料根据业主和监理单位的要求并结合公司和项目部的相关文件进行管理，由工程处专责工程师负责。1.2施工程序a.准备阶段主要进行施工图纸会审，编制材料、设备供货、施工进度计划，根据业主和监理单位的相关施工、质量、安全等文件，并结合本公司和项目部的相关文件编制本专业的质量、安全、施工措施技术文件以及热工标准件的配制、加工，工、器具的配置，各种规章制度的建立和职工的技术培训等。b.施工前期配合土建进行电缆管预埋,各种底座、支架的铁构件预埋及电缆孔等相

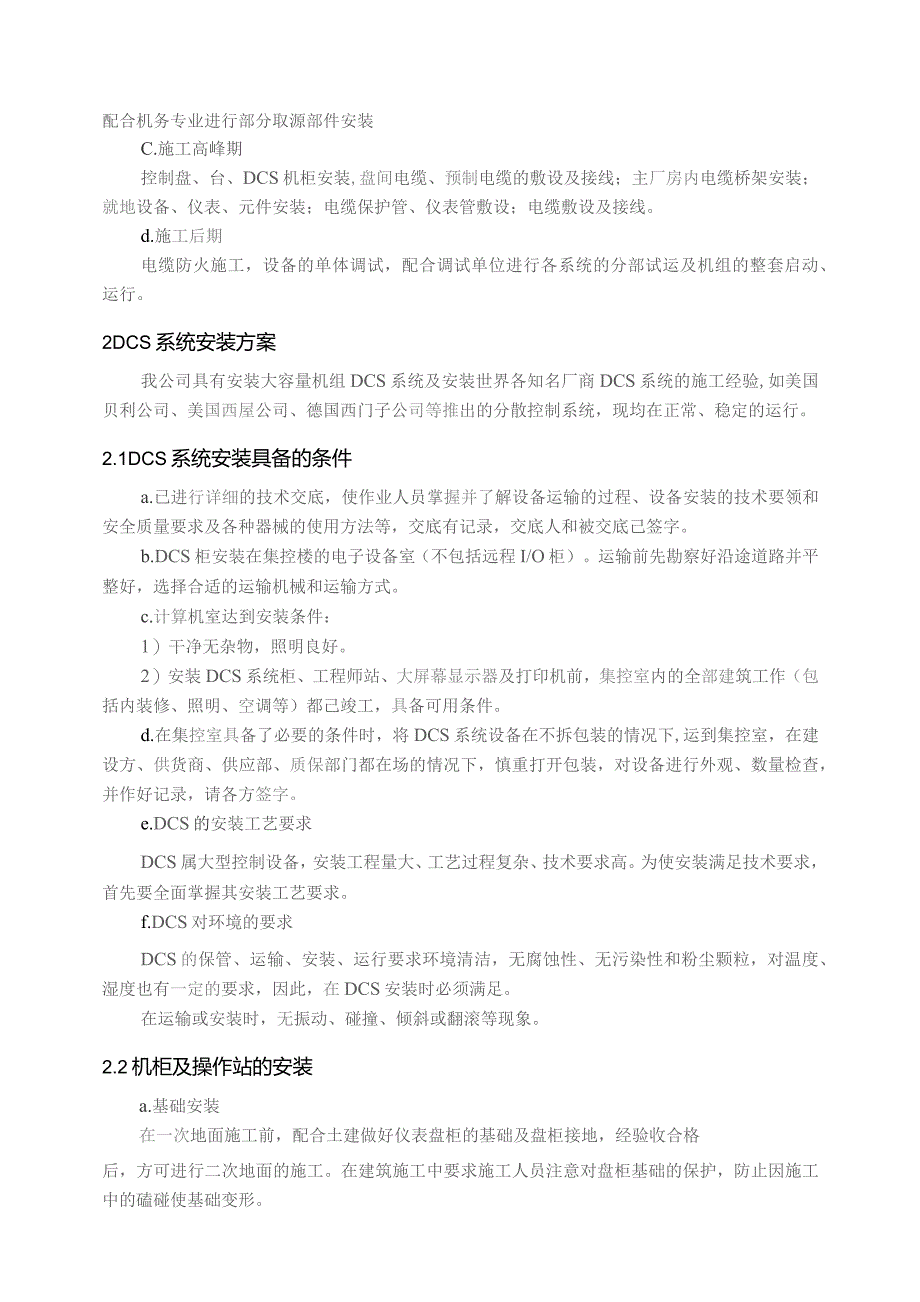

3、关孔洞的预留：单元控制室及电子设备间盘、台底座的制作安装及电缆夹层桥架安装；配合机务专业进行部分取源部件安装C.施工高峰期控制盘、台、DCS机柜安装,盘间电缆、预制电缆的敷设及接线；主厂房内电缆桥架安装；就地设备、仪表、元件安装；电缆保护管、仪表管敷设；电缆敷设及接线。d.施工后期电缆防火施工，设备的单体调试，配合调试单位进行各系统的分部试运及机组的整套启动、运行。2DCS系统安装方案我公司具有安装大容量机组DCS系统及安装世界各知名厂商DCS系统的施工经验,如美国贝利公司、美国西屋公司、德国西门子公司等推出的分散控制系统，现均在正常、稳定的运行。2.1DCS系统安装具备的条件a.已进行详细的
4、技术交底，使作业人员掌握并了解设备运输的过程、设备安装的技术要领和安全质量要求及各种器械的使用方法等，交底有记录，交底人和被交底己签字。b.DCS柜安装在集控楼的电子设备室（不包括远程I/O柜）。运输前先勘察好沿途道路并平整好，选择合适的运输机械和运输方式。c.计算机室达到安装条件：1）干净无杂物，照明良好。2）安装DCS系统柜、工程师站、大屏幕显示器及打印机前，集控室内的全部建筑工作（包括内装修、照明、空调等）都己竣工，具备可用条件。d.在集控室具备了必要的条件时，将DCS系统设备在不拆包装的情况下,运到集控室，在建设方、供货商、供应部、质保部门都在场的情况下，慎重打开包装，对设备进行外观、
5、数量检查，并作好记录，请各方签字。e.DCS的安装工艺要求DCS属大型控制设备，安装工程量大、工艺过程复杂、技术要求高。为使安装满足技术要求，首先要全面掌握其安装工艺要求。f.DCS对环境的要求DCS的保管、运输、安装、运行要求环境清洁，无腐蚀性、无污染性和粉尘颗粒，对温度、湿度也有一定的要求，因此，在DCS安装时必须满足。在运输或安装时，无振动、碰撞、倾斜或翻滚等现象。2.2机柜及操作站的安装a.基础安装在一次地面施工前，配合土建做好仪表盘柜的基础及盘柜接地，经验收合格后，方可进行二次地面的施工。在建筑施工中要求施工人员注意对盘柜基础的保护，防止因施工中的磕碰使基础变形。b.盘柜安装1）在集

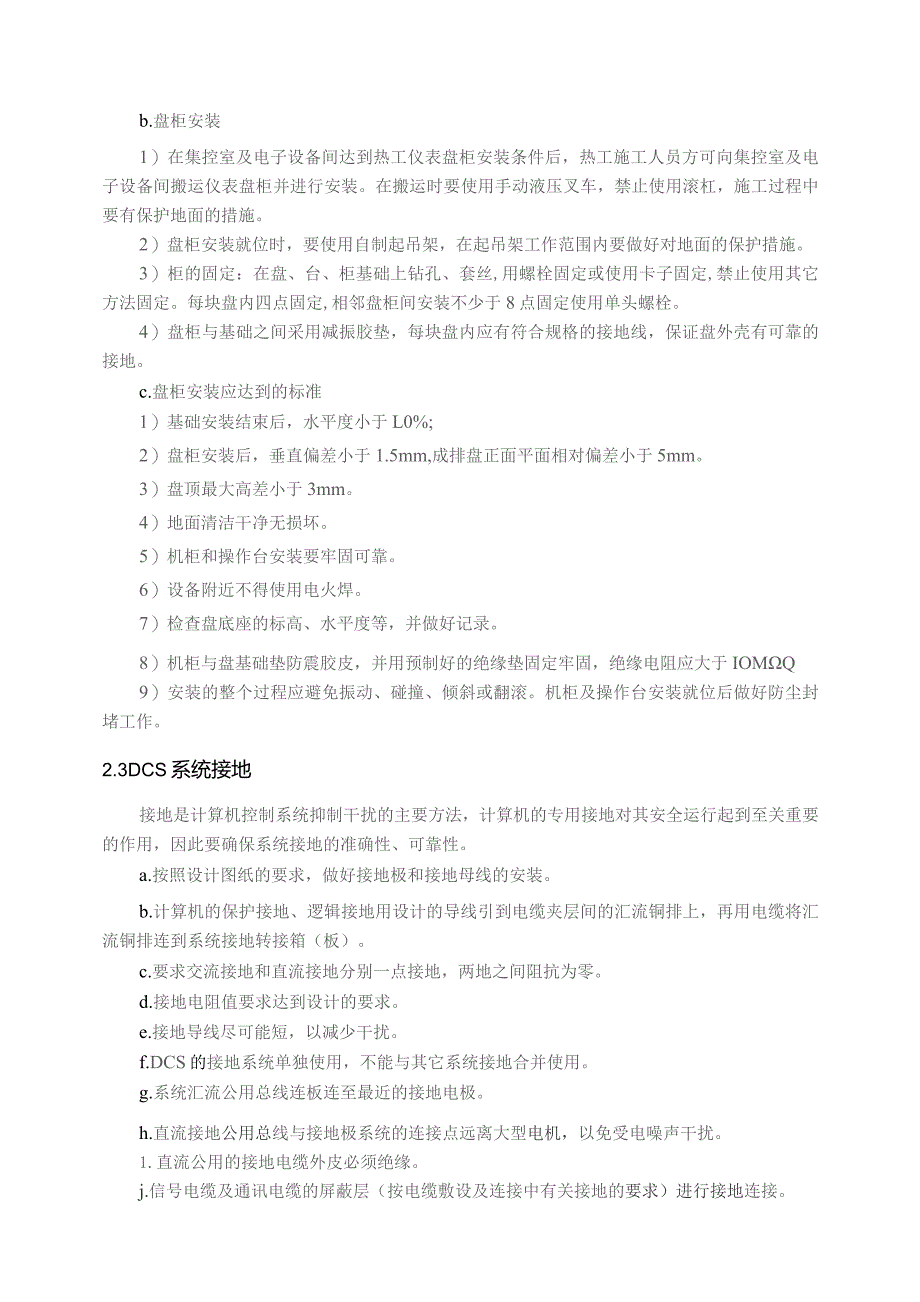

6、控室及电子设备间达到热工仪表盘柜安装条件后，热工施工人员方可向集控室及电子设备间搬运仪表盘柜并进行安装。在搬运时要使用手动液压叉车，禁止使用滚杠，施工过程中要有保护地面的措施。2）盘柜安装就位时，要使用自制起吊架，在起吊架工作范围内要做好对地面的保护措施。3）柜的固定：在盘、台、柜基础上钻孔、套丝,用螺栓固定或使用卡子固定,禁止使用其它方法固定。每块盘内四点固定,相邻盘柜间安装不少于8点固定使用单头螺栓。4）盘柜与基础之间采用减振胶垫，每块盘内应有符合规格的接地线，保证盘外壳有可靠的接地。c.盘柜安装应达到的标准1）基础安装结束后，水平度小于L0%;2）盘柜安装后，垂直偏差小于1.5mm,成排
7、盘正面平面相对偏差小于5mm。3）盘顶最大高差小于3mm。4）地面清洁干净无损坏。5）机柜和操作台安装要牢固可靠。6）设备附近不得使用电火焊。7）检查盘底座的标高、水平度等，并做好记录。8）机柜与盘基础垫防震胶皮，并用预制好的绝缘垫固定牢固，绝缘电阻应大于IOMQ9）安装的整个过程应避免振动、碰撞、倾斜或翻滚。机柜及操作台安装就位后做好防尘封堵工作。2.3DCS系统接地接地是计算机控制系统抑制干扰的主要方法，计算机的专用接地对其安全运行起到至关重要的作用，因此要确保系统接地的准确性、可靠性。a.按照设计图纸的要求，做好接地极和接地母线的安装。b.计算机的保护接地、逻辑接地用设计的导线引到电缆夹
8、层间的汇流铜排上，再用电缆将汇流铜排连到系统接地转接箱（板）。c.要求交流接地和直流接地分别一点接地，两地之间阻抗为零。d.接地电阻值要求达到设计的要求。e.接地导线尽可能短，以减少干扰。f.DCS的接地系统单独使用，不能与其它系统接地合并使用。g.系统汇流公用总线连板连至最近的接地电极。h.直流接地公用总线与接地极系统的连接点远离大型电机，以免受电噪声干扰。1.直流公用的接地电缆外皮必须绝缘。j.信号电缆及通讯电缆的屏蔽层（按电缆敷设及连接中有关接地的要求）进行接地连接。k.外壳接地、电源负极、电缆屏蔽层要分别用单独的导线并行连接到接地柜或接地极上。1.接地线的截面积要符合设计要求，直流和交
9、流接地总线的截面积大于90mmO2.4DCS系统电缆敷设和接线a.电缆的规格型号要符合设计要求，均为双绞屏蔽线。b.根据电缆的信号类别，进行分类、分层敷设。c.槽盒或保护管全封闭，并良好接地。d.屏蔽电缆的接地严格按设计要求进行，且应保持接地的连续性。e.电缆在计算机柜内接线，电缆头接近端子附近，以消除由导线静电藕合而产生的串模干扰。f.DCS电缆的敷设参照电缆敷设方案进行。2.5DCS系统抗干扰措施a.对机柜（如有绝缘要求）和底座做好绝缘处理，施工中采用加工的绝缘垫和尼龙螺栓，安装前要对其进行试验，随安装随测量。DCS系统装置整体安装结束后，进行整体绝缘测试，并且做好记录，否则不能进行下道工
10、序施工。b.对信号传输过程各设备及连线的接地安装要严格按厂家的要求和设计图纸进行，确保一点接地，方式有以下几种：1）输入信号源有接地,此种方式整个回路要在信号源侧接地,装置侧浮空。2）输入信号源无接地，此种方式整个回路的接地要在装置侧进行。3）全套装置一点接地，即把所有的机柜和外部设备全部浮空，用电缆把接地点连起，最后一点接地。4）主机外壳接地，机芯浮空，此种接地机柜外壳做为屏蔽罩接地，机芯内与外壳绝缘.抗干扰性能好。5）交流接地和直流接地分别要求一点接地，接地电阻4Q,两地之间阻抗为零。要求接地导线尽可能短且有足够大的截面，计算机接地系统不能作其它系统接地用。接地系统安装完毕必须测试合格。2
11、.6DCS系统受电认真的校对各直流、交流电源的接线，确保Ioo%正确，绝缘满足要求并经调试专家确认签字。完成上述工作后，在有关专家的指导下，与调试人员一起对DCS系统送电。2.7DCS系统安装检验项目及质等级a.DCS接地检验项目及标准序号工序（检验项目）工程名称性质单位质量等级合格优良1接地极安装材质符合设计2规格符合设计3埋入深度主要符合设计4焊接外观焊缝平整，无列缝5搭接长度扁钢2倍宽6圆钢6倍直径7隐蔽工程记录附图，尺寸正确、清楚8接地电阻主要符合设计9接地线安装保护接地接地践符合设计10不允许串联11与保护地网连接牢固12屏蔽接地接点可靠13屏蔽层接地主要应一点接地14接地线主要无间
12、断、损伤15信号接地与公共接地连接牢固、紧密16接线方式符合设计b.DCS设备安装检验项目及标准:序号工序（检验项目）工程名称性质单位质量等级合格优良1检查型号规格符合设计2外观无残损3明件齐全、完好4机房环境符合设计5机房安装环境符合设计6安装系统硬件正确、牢固7组件公共点对机柜绝缘电阻符合制造厂规定8电缆敷设分层敷设，符合规范9信号电缆屏蔽层接地方式单端一点接地，符合规范10接地接地方式符合设计11接地电阻符合制造厂规定12接线线端连接正确、牢靠13线号标志正确、清晰、不退色14电源符合设计3电缆敷设及接线a.电缆敷设、接线涉及到电缆托架的安装、电缆保护管的敷设等。电缆通道和电缆走向的合理
13、安排是整个电缆工程的关键，针对分支桥架无正式设计的状况，根据机务专业设备、管道及热控设备布置情况，统一协调，优化设计电缆通道走向，能否保证整个机组的安全运行，电缆敷设和接线的施工质量非常重要,为保证机组的安全稳定运行和机组的施工质量，在技术准备过程中必须高度重视此项工作。b.本工程电缆主通道为电缆托架、槽盒，引出部分穿镀锌管保护，从镀锌管引出到设备的电缆采用金属软管保护，既全程密封，从而保证了电缆外观整齐、美观，防水、便于维护，运行可靠。3.1电缆敷设前的技术准备a.在施工技术准备时，要认真核对设计图纸中电缆敷设的规格、型号、长度、路径以及相关设备的编号。b.根据设备布置图、电缆通道图及电缆清
14、册，核对电缆敷设清单。确定各电缆通道的主断面，合理安排电缆通道，电缆通道自上而下为动力电缆、控制电缆、仪表信号电缆、计算机电缆。施工时严格按照电缆敷设清单敷设。3.2电缆托架安装a.根据敷设的部位，施工人员先进行电缆托架的安装，在施工人员无法作业的高处，由专业人员搭设临时脚手架，脚手架的搭设必须稳固、安全、便于行走且不妨碍其它专业的正常工作。电缆托架安装完后可借助其脚手架进行电缆敷设。b.电缆托架全部为镀锌件或喷塑件，其固定方式根据情况采用焊接、膨胀螺栓或专用卡子与平台或钢结构固定。电缆托架的连接及固定采用螺栓连接的方式口C.每条电缆通道应有二处明显接地点。3.3电缆保护管敷设a.根据设计文件中提供的热工设备安装位置，在建筑施工时，进行预埋安装，尽量做到准确无误，确保地面上无明管敷设。b.电缆保护管是主电缆通道的延伸，安装时要与托架统一接地。c.电缆保护管在电缆托架的侧面与电缆托多用专用卡子连接，仪表柜或端子箱处在下部连接。3.4电缆敷设a.电缆敷设前技术人员根据施工图纸、设备安装的位置及相关设备的编号、电缆敷设通道对电缆敷设清册进行核对，确认正确后由技术人员做好技术、安全、质量的交底工作，使参
