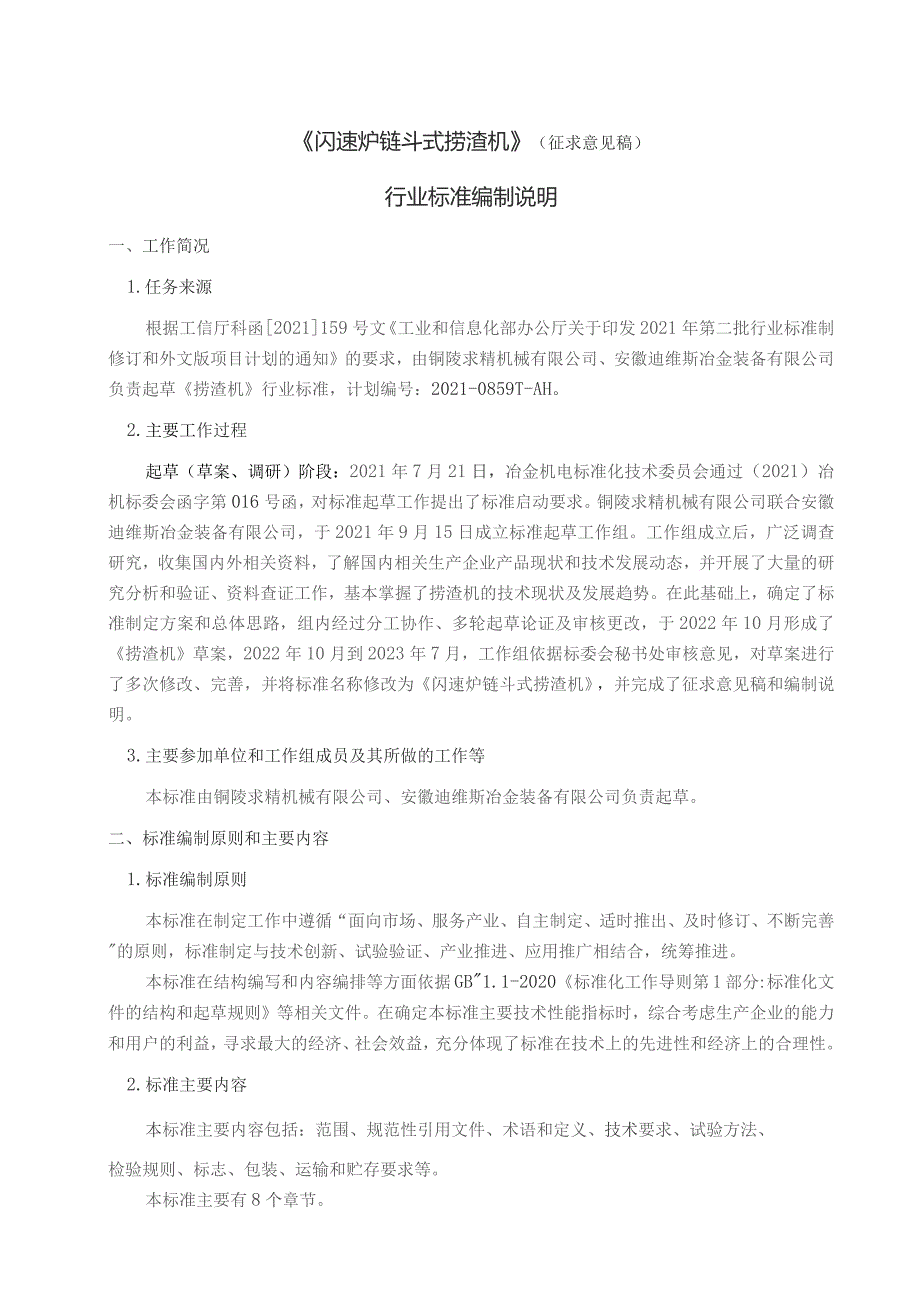

1、闪速炉链斗式捞渣机（征求意见稿）行业标准编制说明一、工作简况1.任务来源根据工信厅科函2021159号文工业和信息化部办公厅关于印发2021年第二批行业标准制修订和外文版项目计划的通知的要求，由铜陵求精机械有限公司、安徽迪维斯冶金装备有限公司负责起草捞渣机行业标准，计划编号：2021-0859T-AH。2.主要工作过程起草（草案、调研）阶段：2021年7月21日，冶金机电标准化技术委员会通过（2021）冶机标委会函字第016号函，对标准起草工作提出了标准启动要求。铜陵求精机械有限公司联合安徽迪维斯冶金装备有限公司，于2021年9月15日成立标准起草工作组。工作组成立后，广泛调查研究，收集国内外
2、相关资料，了解国内相关生产企业产品现状和技术发展动态，并开展了大量的研究分析和验证、资料查证工作，基本掌握了捞渣机的技术现状及发展趋势。在此基础上，确定了标准制定方案和总体思路，组内经过分工协作、多轮起草论证及审核更改，于2022年10月形成了捞渣机草案，2022年10月到2023年7月，工作组依据标委会秘书处审核意见，对草案进行了多次修改、完善，并将标准名称修改为闪速炉链斗式捞渣机，并完成了征求意见稿和编制说明。3.主要参加单位和工作组成员及其所做的工作等本标准由铜陵求精机械有限公司、安徽迪维斯冶金装备有限公司负责起草。二、标准编制原则和主要内容1.标准编制原则本标准在制定工作中遵循“面向市

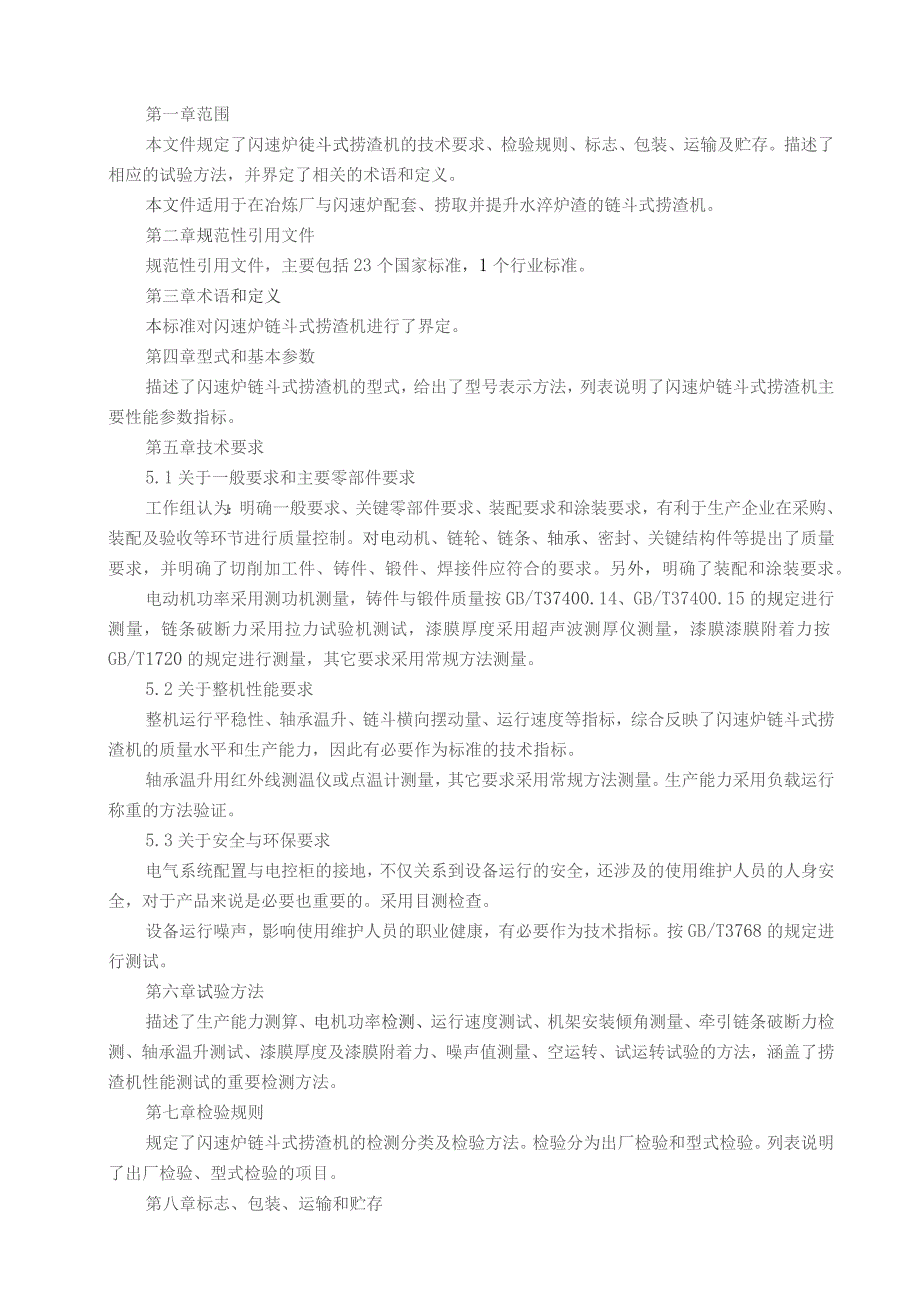

3、场、服务产业、自主制定、适时推出、及时修订、不断完善的原则，标准制定与技术创新、试验验证、产业推进、应用推广相结合，统筹推进。本标准在结构编写和内容编排等方面依据GB1.1-2020标准化工作导则第1部分:标准化文件的结构和起草规则等相关文件。在确定本标准主要技术性能指标时，综合考虑生产企业的能力和用户的利益，寻求最大的经济、社会效益，充分体现了标准在技术上的先进性和经济上的合理性。2.标准主要内容本标准主要内容包括：范围、规范性引用文件、术语和定义、技术要求、试验方法、检验规则、标志、包装、运输和贮存要求等。本标准主要有8个章节。第一章范围本文件规定了闪速炉徒斗式捞渣机的技术要求、检验规则、
4、标志、包装、运输及贮存。描述了相应的试验方法，并界定了相关的术语和定义。本文件适用于在冶炼厂与闪速炉配套、捞取并提升水淬炉渣的链斗式捞渣机。第二章规范性引用文件规范性引用文件，主要包括23个国家标准，1个行业标准。第三章术语和定义本标准对闪速炉链斗式捞渣机进行了界定。第四章型式和基本参数描述了闪速炉链斗式捞渣机的型式，给出了型号表示方法，列表说明了闪速炉链斗式捞渣机主要性能参数指标。第五章技术要求5.1关于一般要求和主要零部件要求工作组认为：明确一般要求、关键零部件要求、装配要求和涂装要求，有利于生产企业在采购、装配及验收等环节进行质量控制。对电动机、链轮、链条、轴承、密封、关键结构件等提出了
5、质量要求，并明确了切削加工件、铸件、锻件、焊接件应符合的要求。另外，明确了装配和涂装要求。电动机功率采用测功机测量，铸件与锻件质量按GB/T37400.14、GB/T37400.15的规定进行测量，链条破断力采用拉力试验机测试，漆膜厚度采用超声波测厚仪测量，漆膜漆膜附着力按GB/T1720的规定进行测量，其它要求采用常规方法测量。5.2关于整机性能要求整机运行平稳性、轴承温升、链斗横向摆动量、运行速度等指标，综合反映了闪速炉链斗式捞渣机的质量水平和生产能力，因此有必要作为标准的技术指标。轴承温升用红外线测温仪或点温计测量，其它要求采用常规方法测量。生产能力采用负载运行称重的方法验证。5.3关于
6、安全与环保要求电气系统配置与电控柜的接地，不仅关系到设备运行的安全，还涉及的使用维护人员的人身安全，对于产品来说是必要也重要的。采用目测检查。设备运行噪声，影响使用维护人员的职业健康，有必要作为技术指标。按GB/T3768的规定进行测试。第六章试验方法描述了生产能力测算、电机功率检测、运行速度测试、机架安装倾角测量、牵引链条破断力检测、轴承温升测试、漆膜厚度及漆膜附着力、噪声值测量、空运转、试运转试验的方法，涵盖了捞渣机性能测试的重要检测方法。第七章检验规则规定了闪速炉链斗式捞渣机的检测分类及检验方法。检验分为出厂检验和型式检验。列表说明了出厂检验、型式检验的项目。第八章标志、包装、运输和贮存

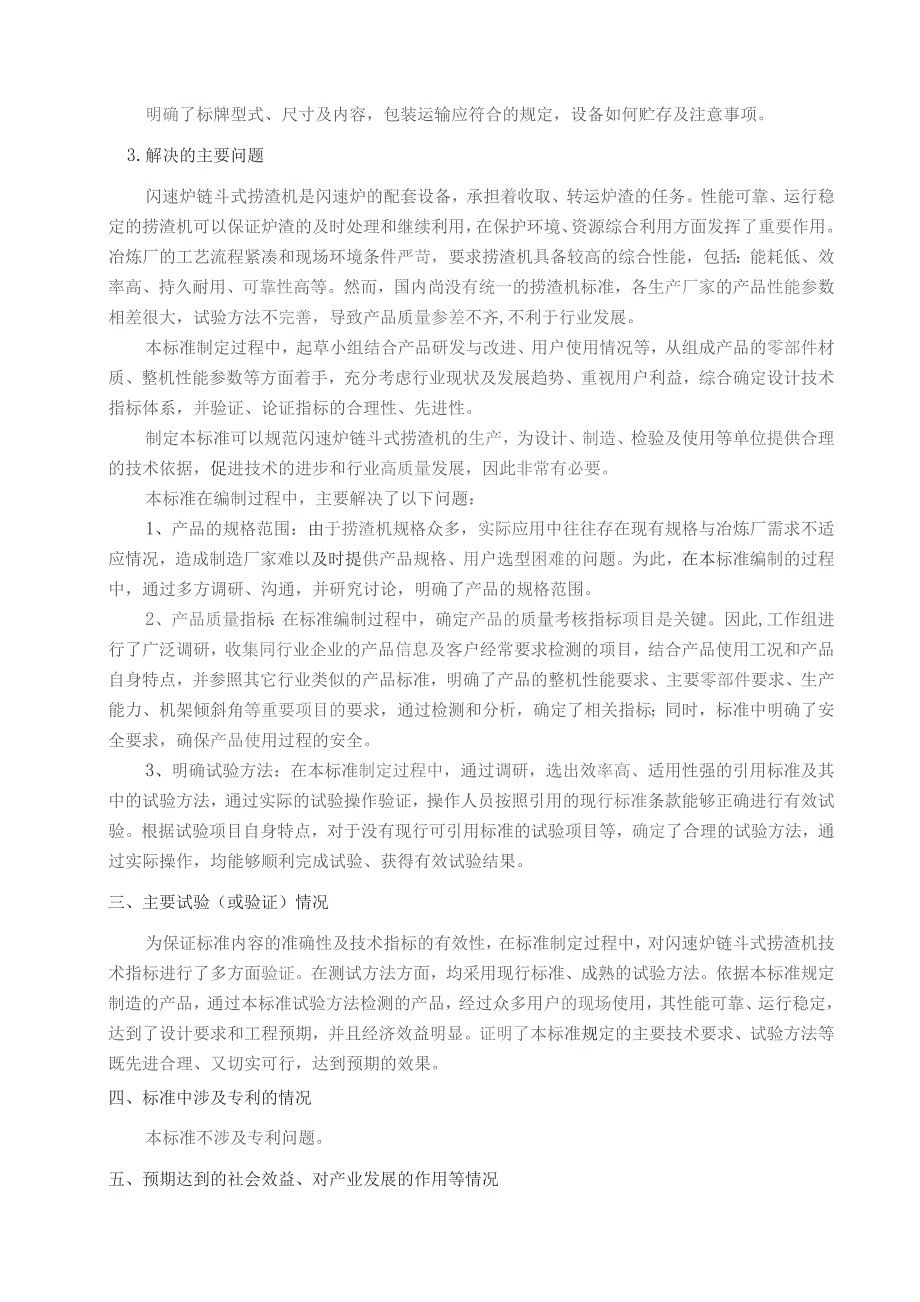

7、明确了标牌型式、尺寸及内容，包装运输应符合的规定，设备如何贮存及注意事项。3.解决的主要问题闪速炉链斗式捞渣机是闪速炉的配套设备，承担着收取、转运炉渣的任务。性能可靠、运行稳定的捞渣机可以保证炉渣的及时处理和继续利用，在保护环境、资源综合利用方面发挥了重要作用。冶炼厂的工艺流程紧凑和现场环境条件严苛，要求捞渣机具备较高的综合性能，包括：能耗低、效率高、持久耐用、可靠性高等。然而，国内尚没有统一的捞渣机标准，各生产厂家的产品性能参数相差很大，试验方法不完善，导致产品质量参差不齐,不利于行业发展。本标准制定过程中，起草小组结合产品研发与改进、用户使用情况等，从组成产品的零部件材质、整机性能参数等方
8、面着手，充分考虑行业现状及发展趋势、重视用户利益，综合确定设计技术指标体系，并验证、论证指标的合理性、先进性。制定本标准可以规范闪速炉链斗式捞渣机的生产，为设计、制造、检验及使用等单位提供合理的技术依据，促进技术的进步和行业高质量发展，因此非常有必要。本标准在编制过程中，主要解决了以下问题：1、产品的规格范围：由于捞渣机规格众多，实际应用中往往存在现有规格与冶炼厂需求不适应情况，造成制造厂家难以及时提供产品规格、用户选型困难的问题。为此，在本标准编制的过程中，通过多方调研、沟通，并研究讨论，明确了产品的规格范围。2、产品质量指标：在标准编制过程中，确定产品的质量考核指标项目是关键。因此,工作组
9、进行了广泛调研，收集同行业企业的产品信息及客户经常要求检测的项目，结合产品使用工况和产品自身特点，并参照其它行业类似的产品标准，明确了产品的整机性能要求、主要零部件要求、生产能力、机架倾斜角等重要项目的要求，通过检测和分析，确定了相关指标；同时，标准中明确了安全要求，确保产品使用过程的安全。3、明确试验方法：在本标准制定过程中，通过调研，选出效率高、适用性强的引用标准及其中的试验方法，通过实际的试验操作验证，操作人员按照引用的现行标准条款能够正确进行有效试验。根据试验项目自身特点，对于没有现行可引用标准的试验项目等，确定了合理的试验方法，通过实际操作，均能够顺利完成试验、获得有效试验结果。三、
10、主要试验（或验证）情况为保证标准内容的准确性及技术指标的有效性，在标准制定过程中，对闪速炉链斗式捞渣机技术指标进行了多方面验证。在测试方法方面，均采用现行标准、成熟的试验方法。依据本标准规定制造的产品，通过本标准试验方法检测的产品，经过众多用户的现场使用，其性能可靠、运行稳定，达到了设计要求和工程预期，并且经济效益明显。证明了本标准规定的主要技术要求、试验方法等既先进合理、又切实可行，达到预期的效果。四、标准中涉及专利的情况本标准不涉及专利问题。五、预期达到的社会效益、对产业发展的作用等情况本标准的制定和实施能有效解决捞渣机生产标准不统一、技术参数体系不完整从而难以保证产品质量等问题，规范捞渣
11、机的生产制造，促进我国捞渣机的技术水平不断发展，加速国内捞渣机生产企业的国际化进程。六、与国际、国外对比情况本标准没有采用国际标准。本标准制定过程中未查到同类国际、国外标准。本标准制定过程中未测试国外的样品、样机。本标准水平为国内先进水平。七、在标准体系中的位置，与现行相关法律、法规、规章及相关标准，特别是强制性标准的协调性本标准属于于冶金机电产品标准体系中的“冶金成套设备子体系。本标准与现行相关法律、法规、规章及相关标准协调一致。八、重大分歧意见的处理经过和依据九、标准性质的建议说明建议本标准的性质为推荐性行业标准。十、贯彻标准的要求和措施建议建议本标准批准发布6个月后实施。十一、废止现行相关标准的建议无。十、其他应予说明的事项鉴于标准名称中缺少引导元素或限定词语，建议修改为闪速炉链斗式捞渣机”。闪速炉链斗式捞渣机标准制定工作小组2023年8月3日
