1、建筑设备安装分项工程施工技术（工艺、质量）交底卡GD3O1O1O9回单位（子单位）工程名称所属子分部（系统）工程名称/分项（子系统）工程名称相关的施工部位（层、区、段、房、室）总承包施工单位项目负责人专业承包施工单位项目负责人施工执行的技术标准（含企业的工艺规程、工法等）名称及编号交底内容：防雷及接地安装1范围本工艺标准适用于建筑物防雷接地、保护接地、工作接地、重复接地及屏蔽接地装置安装工程。2施工准备2.1材料要求：2.1.1镀锌钢材有扁钢、角钢、圆钢、钢管等，使用时应意采用冷镀锌还是采用热镀锌材料，应符合设计规定。产品应有材质检验证明及产品出厂合格证。2.1.2镀锌辅料有铅丝（即镀锌铁丝）
2、、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。2.1.3电焊条、氧气、乙块、沥青漆，混凝土支架，预埋铁件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。2.2主要机具：2.2.1常用电工工具、手锤、钢钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶。2.2.2线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。2.3作业条件:2.3.1接地体作业条件：2.3.1.1按设计位置清理好场地。2.3.1.2底板筋与柱筋连接处己绑扎完。2.3.1.3桩基内钢筋与柱筋连接处己绑扎完。2.3.2接地干线作业条件：2.3.2.1支架安装完毕。2.3.2
3、.2保护管己预埋。2.3.2.3土建抹灰完毕。2.3.3支架安装作业条件：2.3.3.1各种支架己运到现场。2.3.3.2结构工程己经完成。2.3.3.3室外必须有脚手架或爬梯。2.3.4防雷引下线暗敷设作业条件：2.3.4.1建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。2.3.4.2利用主筋作引下线时，钢筋绑扎完毕。2.3.5防雷引下线明敷设作业条件：2.3.5.1支架安装完毕。2.3.5.2建筑物（或构筑物）有脚手架或爬梯达到能上人操作的条件。2.3.5.3土建外装修完。2.3.6避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。2.3.7避雷网安装作业条件：

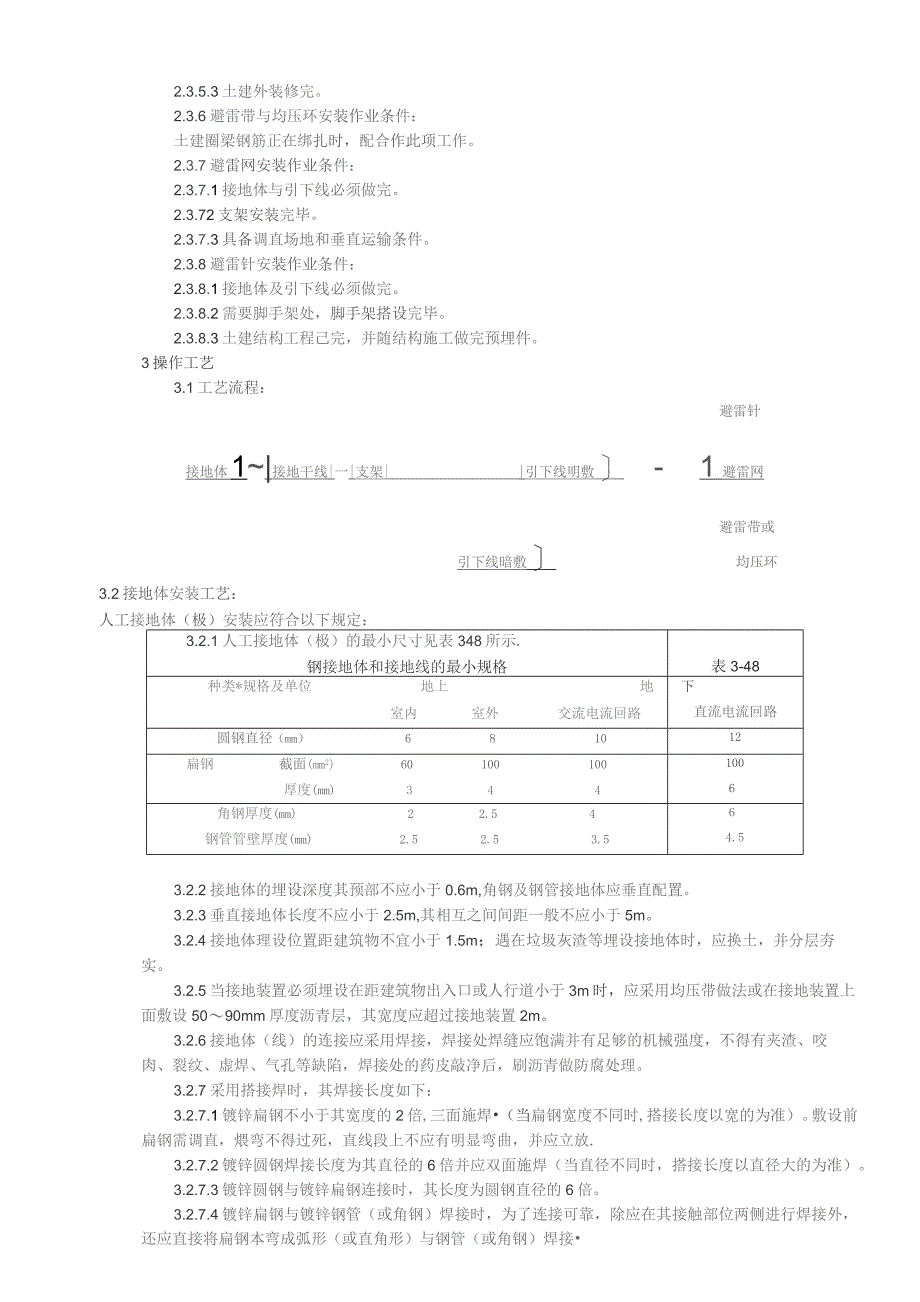

4、2.3.7.1接地体与引下线必须做完。2.3.72支架安装完毕。2.3.7.3具备调直场地和垂直运输条件。2.3.8避雷针安装作业条件：2.3.8.1接地体及引下线必须做完。2.3.8.2需要脚手架处，脚手架搭设完毕。2.3.8.3土建结构工程己完，并随结构施工做完预埋件。3操作工艺3.1工艺流程：避雷针接地体1|接地干线|一|支架|引下线明敷-1避雷网避雷带或引下线暗敷均压环3.2接地体安装工艺：人工接地体（极）安装应符合以下规定：3.2.1人工接地体（极）的最小尺寸见表348所示.钢接地体和接地线的最小规格表3-48种类*规格及单位地上地室内室外交流电流回路下直流电流回路圆钢直径（mm）6
5、81012扁钢截面(mm2)60100100厚度(mm)3441006角钢厚度(mm)22.54钢管管壁厚度(mm)2.52.53.564.53.2.2接地体的埋设深度其预部不应小于0.6m,角钢及钢管接地体应垂直配置。3.2.3垂直接地体长度不应小于2.5m,其相互之间间距一般不应小于5m。3.2.4接地体理设位置距建筑物不宜小于1.5m；遇在垃圾灰渣等埋设接地体时，应换土，并分层夯实。3.2.5当接地装置必须埋设在距建筑物出入口或人行道小于3m时，应采用均压带做法或在接地装置上面敷设5090mm厚度沥青层，其宽度应超过接地装置2m。3.2.6接地体（线）的连接应采用焊接，焊接处焊缝应饱满并
6、有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。3.2.7采用搭接焊时，其焊接长度如下：3.2.7.1镀锌扁钢不小于其宽度的2倍,三面施焊（当扁钢宽度不同时,搭接长度以宽的为准）。敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放.3.2.7.2镀锌圆钢焊接长度为其直径的6倍并应双面施焊（当直径不同时，搭接长度以直径大的为准）。3.2.7.3镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。3.2.7.4镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，还应直接将扁钢本弯成弧形（或直角形）与钢管（或

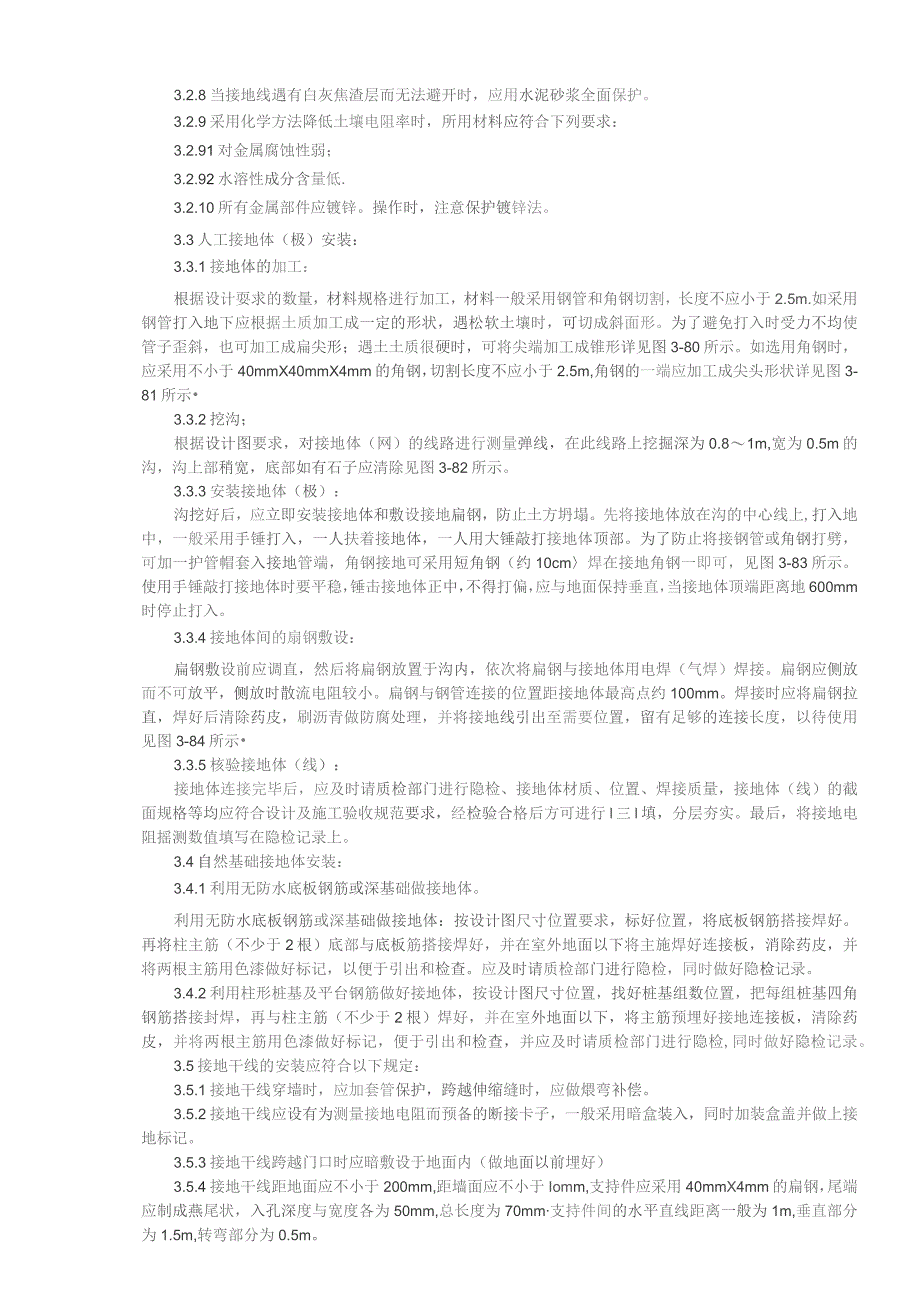

7、角钢）焊接3.2.8当接地线遇有白灰焦渣层而无法避开时，应用水泥砂浆全面保护。3.2.9采用化学方法降低土壤电阻率时，所用材料应符合下列要求：3.2.91对金属腐蚀性弱；3.2.92水溶性成分含量低.3.2.10所有金属部件应镀锌。操作时，注意保护镀锌法。3.3人工接地体（极）安装：3.3.1接地体的加工：根据设计耍求的数量，材料规格进行加工，材料一般采用钢管和角钢切割，长度不应小于2.5m.如采用钢管打入地下应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形。为了避免打入时受力不均使管子歪斜，也可加工成扁尖形；遇土土质很硬时，可将尖端加工成锥形详见图3-80所示。如选用角钢时，应采用不小
8、于40mmX40mmX4mm的角钢，切割长度不应小于2.5m,角钢的一端应加工成尖头形状详见图3-81所示3.3.2挖沟；根据设计图要求，对接地体（网）的线路进行测量弹线，在此线路上挖掘深为0.81m,宽为0.5m的沟，沟上部稍宽，底部如有石子应清除见图3-82所示。3.3.3安装接地体（极）：沟挖好后，应立即安装接地体和敷设接地扁钢，防止土方坍塌。先将接地体放在沟的中心线上,打入地中，一般采用手锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。为了防止将接钢管或角钢打劈，可加一护管帽套入接地管端，角钢接地可采用短角钢（约10cm焊在接地角钢一即可，见图3-83所示。使用手锤敲打接地体时要平稳
9、，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地600mm时停止打入。3.3.4接地体间的扇钢敷设：扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地体用电焊（气焊）焊接。扁钢应侧放而不可放平，侧放时散流电阻较小。扁钢与钢管连接的位置距接地体最高点约100mm。焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理，并将接地线引出至需要位置，留有足够的连接长度，以待使用见图3-84所示3.3.5核验接地体（线）：接地体连接完毕后，应及时请质检部门进行隐检、接地体材质、位置、焊接质量，接地体（线）的截面规格等均应符合设计及施工验收规范要求，经检验合格后方可进行l三l填，分层夯
10、实。最后，将接地电阻摇测数值填写在隐检记录上。3.4自然基础接地体安装：3.4.1利用无防水底板钢筋或深基础做接地体。利用无防水底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。再将柱主筋（不少于2根）底部与底板筋搭接焊好，并在室外地面以下将主施焊好连接板，消除药皮，并将两根主筋用色漆做好标记，以便于引出和检查。应及时请质检部门进行隐检，同时做好隐检记录。3.4.2利用柱形桩基及平台钢筋做好接地体，按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱主筋（不少于2根）焊好，并在室外地面以下，将主筋预埋好接地连接板，清除药皮，并将两根主筋用色漆做好标
11、记，便于引出和检查，并应及时请质检部门进行隐检,同时做好隐检记录。3.5接地干线的安装应符合以下规定：3.5.1接地干线穿墙时，应加套管保护，跨越伸缩缝时，应做煨弯补偿。3.5.2接地干线应设有为测量接地电阻而预备的断接卡子，一般采用暗盒装入，同时加装盒盖并做上接地标记。3.5.3接地干线跨越门口时应暗敷设于地面内（做地面以前埋好）3.5.4接地干线距地面应不小于200mm,距墙面应不小于Iomm,支持件应采用40mmX4mm的扁钢，尾端应制成燕尾状，入孔深度与宽度各为50mm,总长度为70mm支持件间的水平直线距离一般为1m,垂直部分为1.5m,转弯部分为0.5m。3.5.5接地干线敷设应平
12、直，水平度与垂直度允许偏差2/1000,但全长不得超过IOmnK3.5.6转做接地干线弯曲中径不得小于扁钢厚度的2倍。3.5.7接地干线应刷黑色油漆，油漆应均匀无遗漏，但断接卡子及接地端子等处不得刷油漆。3.6接地干线安装：接地干线应与接地体连接的扁钢相连接，它分为室内与室外连接两种，室外接地干线与支线一般敷设在沟内。室内的接地干线多为明敷，但部分设备连接的支线需经过地面，也可以埋设在混凝土内。具体安装方法如下：3.6.1室外接地干线敷设：3.6.1.1首先进行接地广线的调直、测位、打眼、煨弯，并将断接卡子及接地端子装好。3.6.1.2敷设前按设计要求的尺寸位置先挖沟。挖沟要求见3.3,然后将
13、扁钢放平埋入。回填土应压实但不需打夯，接地干线末端露出地面应不超过0.5m,以便接引地线。3.6.2室内接地干线明敷设：3.6.2.1预留孔与埋设支持件：按设计耍求尺寸位置，预留出接地线孔，预留孔的大小应比敷设接地干线的厚度、宽度各大出6m.以上。其方法有以下三种：a施工时可按上述要求尺寸截一段扁钢预埋在墙壁内，当混凝土还未凝固时，抽动扁钢以便待凝固后易于抽出。b将扁钢上包一层油毛毡或几层牛皮纸后埋设在墙壁内，坝留孔距墙壁表面应为1520mm。c保护套可用厚Imm以上铁皮做成方形成圆形，大小应使接地线穿入时，每边有6mm以上的空隙。3.6.22支持件固定：根据设计要求先在石专墙（或加气混凝土墙
14、、空心砖墙）上确定坐标轴线位置，然后随砌墙将预制成50mmX50mm的方木样板放火墙内，待墙砌好后将方木样板剔出，然后将支持件放入孔内，同时洒水淋湿孔洞，再用水泥砂浆将支持件埋牢，待凝固后使用。现浇混凝土墙上固定支架，先根据设计图要求弹线定位，钻孔，支架做燕尾埋入孔中，找平正，用水泥砂浆进行固定。3.6.2.3明敷接地线的安装要求a敷设位置不应妨碍设备的拆卸与检修，并便于检查。b接地线应水平或垂直敷设，也可沿建筑物倾斜结构平行在直线段上，不应有高低起伏及弯曲情况。C接地线沿建筑物墙壁水平敷设时，离地面应保持25030Omm的距离，接地线与建筑物墙壁间隙应不小于IOmmod明敷的接地线表面应涂以
15、15IoOmm宽度相等的绿色漆和黄色漆相间的条纹，其标志明显。e在接地线引向建筑物内的入口处或检修用临时接地点处，均应刷白色底漆后标以黑色符号，其符号标为标志明显。3.6.2.4明敷接地线安装：当支持件埋设完毕，水泥砂浆凝固后，可敷设墙上的接地线。将接地扁钢沿墙吊起，在支持件一端用卡子将扁钢固定，经过隔墙时穿跨预留孔，接地干线连接处应焊接牢固。末端预留或连接应符合设计要求。3.7避雷针制作与安装：3.7.1避雷针制作与安装应符合以下规定3.7.1.1所有金属部件必须镀锌，操作时注意保护镀锌层。3.7.1.2采用镀锌钢管制做针尖，管壁厚度不得小于3mm,针尖刷锡长度不得小于70mm。3.7.1.3多节避雷外针节尺寸见表3-49。3.7.1.4避雷针应垂直安装牢固，垂直度允许偏差为3/1000。3.7.1.5焊接要求详见第22.4.2条清除药皮后刷防锈漆。3.7.1.6避雷针一般采用圆钢或钢管制成，其直径不应小于下列数值：针体各节尺寸表3-49项目针 全 高 （mm）
