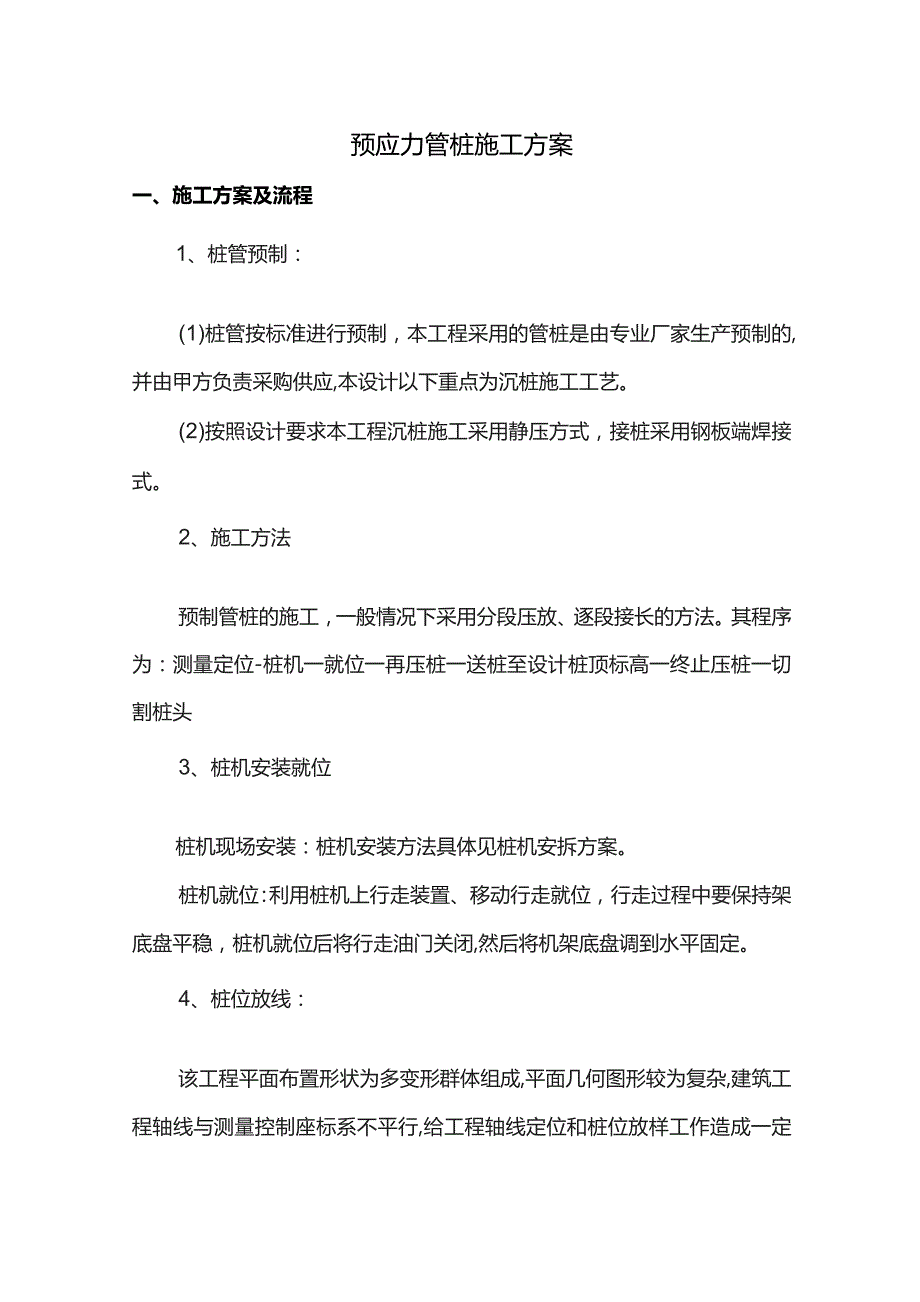

1、预应力管桩施工方案一、施工方案及流程1、桩管预制：(1)桩管按标准进行预制，本工程采用的管桩是由专业厂家生产预制的,并由甲方负责采购供应,本设计以下重点为沉桩施工工艺。(2)按照设计要求本工程沉桩施工采用静压方式，接桩采用钢板端焊接式。2、施工方法预制管桩的施工，一般情况下采用分段压放、逐段接长的方法。其程序为：测量定位-桩机一就位一再压桩一送桩至设计桩顶标高一终止压桩一切割桩头3、桩机安装就位桩机现场安装：桩机安装方法具体见桩机安拆方案。桩机就位：利用桩机上行走装置、移动行走就位，行走过程中要保持架底盘平稳，桩机就位后将行走油门关闭,然后将机架底盘调到水平固定。4、桩位放线：该工程平面布置形

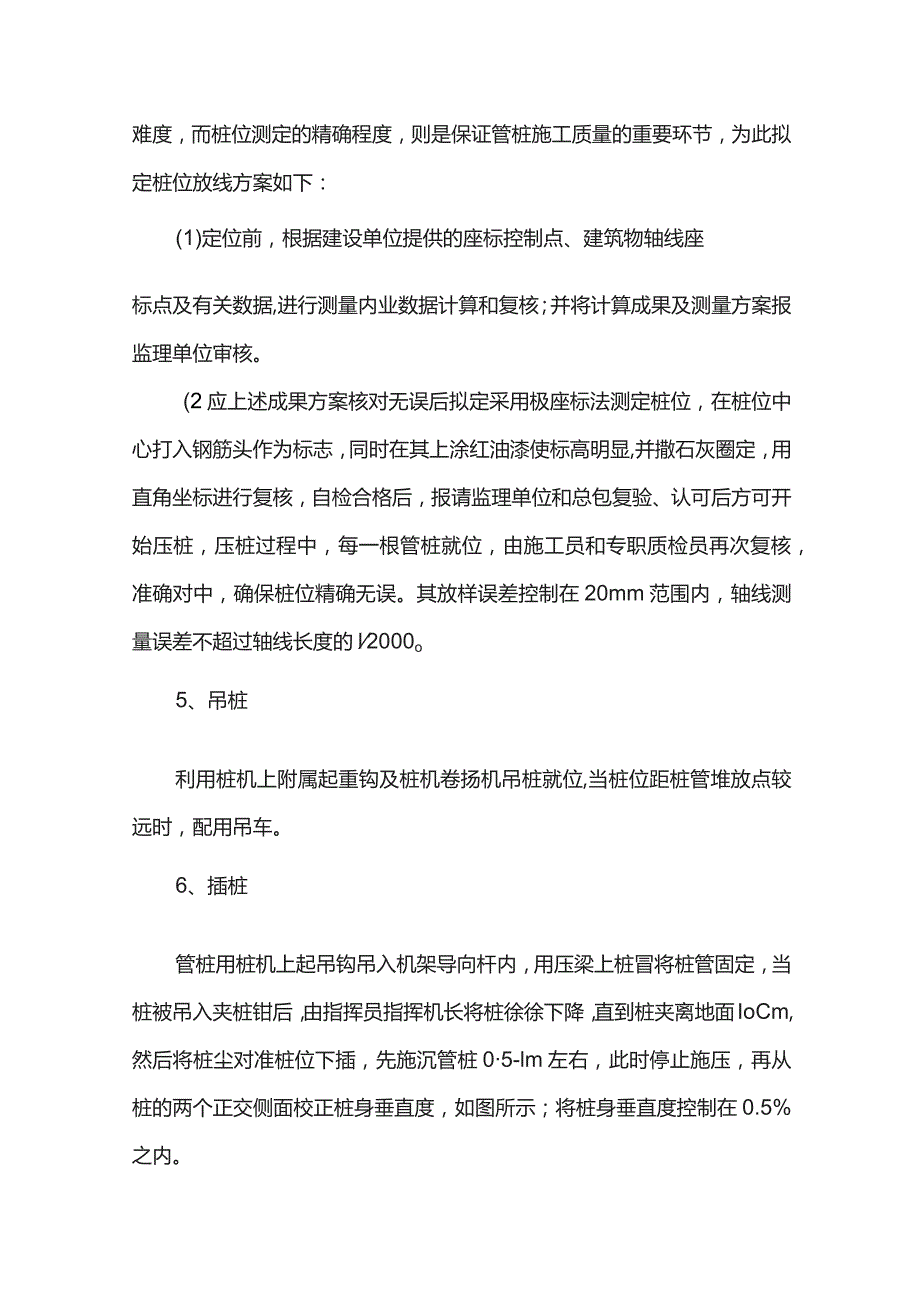

2、状为多变形群体组成,平面几何图形较为复杂,建筑工程轴线与测量控制座标系不平行,给工程轴线定位和桩位放样工作造成一定难度，而桩位测定的精确程度，则是保证管桩施工质量的重要环节，为此拟定桩位放线方案如下：(1)定位前，根据建设单位提供的座标控制点、建筑物轴线座标点及有关数据,进行测量内业数据计算和复核；并将计算成果及测量方案报监理单位审核。(2应上述成果方案核对无误后拟定采用极座标法测定桩位，在桩位中心打入钢筋头作为标志，同时在其上涂红油漆使标高明显,并撒石灰圈定，用直角坐标进行复核，自检合格后，报请监理单位和总包复验、认可后方可开始压桩，压桩过程中，每一根管桩就位，由施工员和专职质检员再次复核，

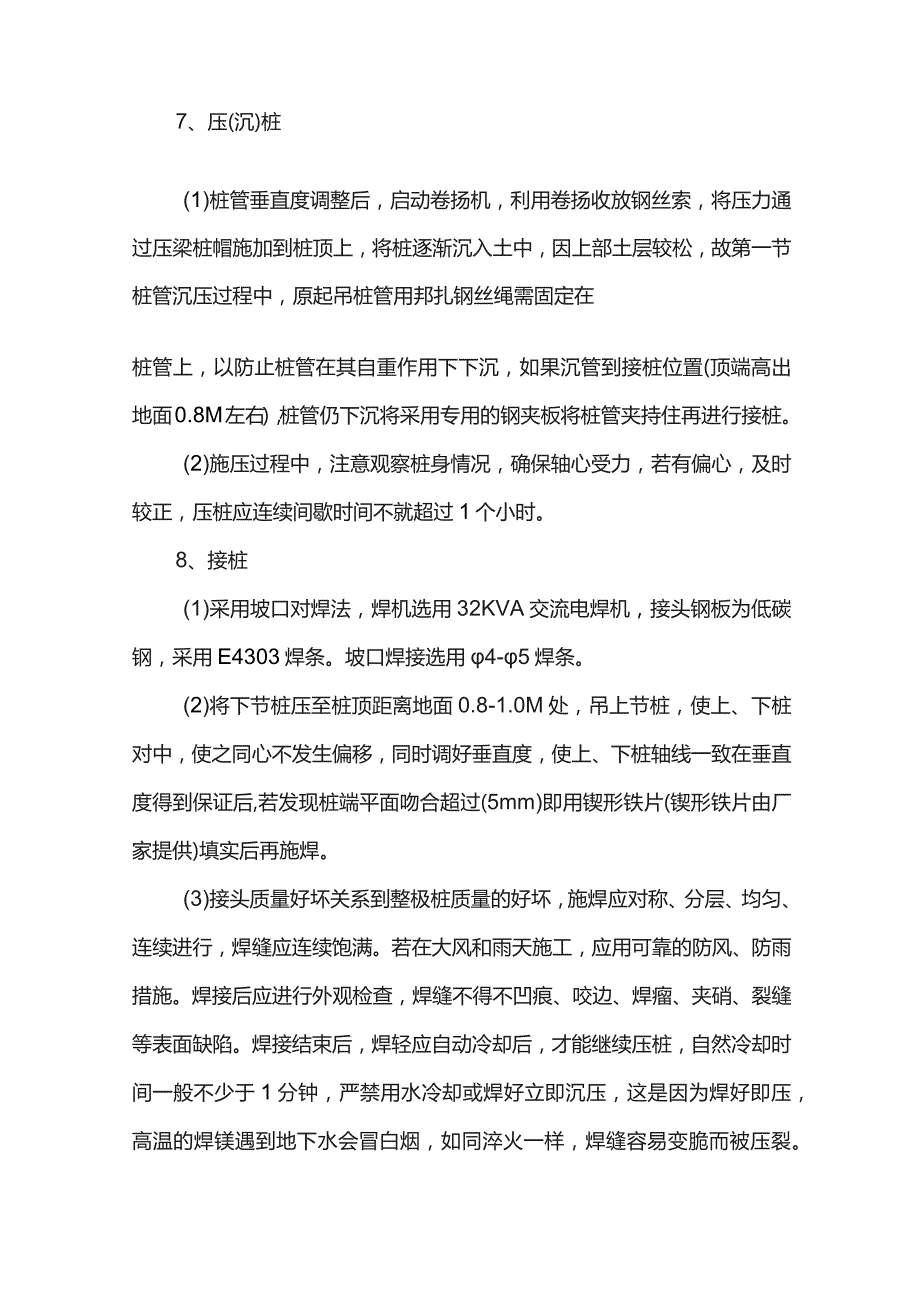

3、准确对中，确保桩位精确无误。其放样误差控制在20mm范围内，轴线测量误差不超过轴线长度的l2000o5、吊桩利用桩机上附属起重钩及桩机卷扬机吊桩就位,当桩位距桩管堆放点较远时，配用吊车。6、插桩管桩用桩机上起吊钩吊入机架导向杆内，用压梁上桩冒将桩管固定，当桩被吊入夹桩钳后，由指挥员指挥机长将桩徐徐下降，直到桩夹离地面IoCm,然后将桩尘对准桩位下插，先施沉管桩05-lm左右，此时停止施压，再从桩的两个正交侧面校正桩身垂直度，如图所示；将桩身垂直度控制在0.5%之内。7、压(沉)桩(1)桩管垂直度调整后，启动卷扬机，利用卷扬收放钢丝索，将压力通过压梁桩帽施加到桩顶上，将桩逐渐沉入土中，因上部土层
4、较松，故第一节桩管沉压过程中，原起吊桩管用邦扎钢丝绳需固定在桩管上，以防止桩管在其自重作用下下沉，如果沉管到接桩位置(顶端高出地面0.8M左右)，桩管仍下沉将采用专用的钢夹板将桩管夹持住再进行接桩。(2)施压过程中，注意观察桩身情况，确保轴心受力，若有偏心，及时较正，压桩应连续间歇时间不就超过1个小时。8、接桩(1)采用坡口对焊法，焊机选用32KVA交流电焊机，接头钢板为低碳钢，采用E4303焊条。坡口焊接选用4-5焊条。(2)将下节桩压至桩顶距离地面0.8-1.0M处，吊上节桩，使上、下桩对中，使之同心不发生偏移，同时调好垂直度，使上、下桩轴线一致在垂直度得到保证后,若发现桩端平面吻合超过(
5、5mm)即用锲形铁片(锲形铁片由厂家提供)填实后再施焊。(3)接头质量好坏关系到整极桩质量的好坏，施焊应对称、分层、均匀、连续进行，焊缝应连续饱满。若在大风和雨天施工，应用可靠的防风、防雨措施。焊接后应进行外观检查，焊缝不得不凹痕、咬边、焊瘤、夹硝、裂缝等表面缺陷。焊接结束后，焊轻应自动冷却后，才能继续压桩，自然冷却时间一般不少于1分钟，严禁用水冷却或焊好立即沉压，这是因为焊好即压，高温的焊镁遇到地下水会冒白烟，如同淬火一样，焊缝容易变脆而被压裂。当管桩较密集且桩接头有较大裂缝时，压桩引起的土体上涌，有可能将桩接头拉断，造成严重的质量事故。同时施焊前，桩端钢帽应用钢丝刷刷净，去掉上面的泥土、铁
6、锈等杂物。(4)焊接完毕，进行三检制度(自检一总包检监理工科检)，合格后方可沉压。9、送桩(1)当设计桩顶标高低于地面标高时，采用专用桩筒送桩。(2)送桩方法：将送桩筒底端对准送桩桩顶(锥形导向头套桩管内空)，然后施压以便达到设计标高位置，桩顶标高采用水准仪测量控制.(3)送桩完毕，遗留桩坑采用片、块石回填，以防发生安全事故。(4)当达到桩管极限压力后而没有达到设计标高，停止送桩，待土方挖好后，由总包单位再进行切割桩头。二、施工安全保证措施(一)管理措施建立项目经理负责制的安全生产保证体系，将安全生产做为生产管理者的首要职责抓紧抓好。(1)认真贯彻执行安全管理三原则，即预防为主、综合考虑的原则
7、；安全生产贯穿项目施工全过程的原则：全员管理、安全第一的原则。(2)加强安全教育，强化对职工的安全教育，认真学习安全操作规程和国家劳动保护法规，使职工在思想上重视安全生产、技术上懂得安全生产、操作上掌握安全生产。(3健立健全保证体系及项目安全生产责任制,责任落实到人。工地设专职安全员,班组设兼职安全员,并接受当地有关部门的监督、检查.(二)安全用电及电气防火措施1、安装、维修和拆除临时用电工程，必须由电工完成。2、各类用电人员应做以：(1)掌握安全用电基本知识和新用设备的性能；(2)使用设备前必须按规定穿豳口配备好相应的防护用品，并检查电气装置和保护设施是否完好。严禁设备带病运转；(3)停用的
