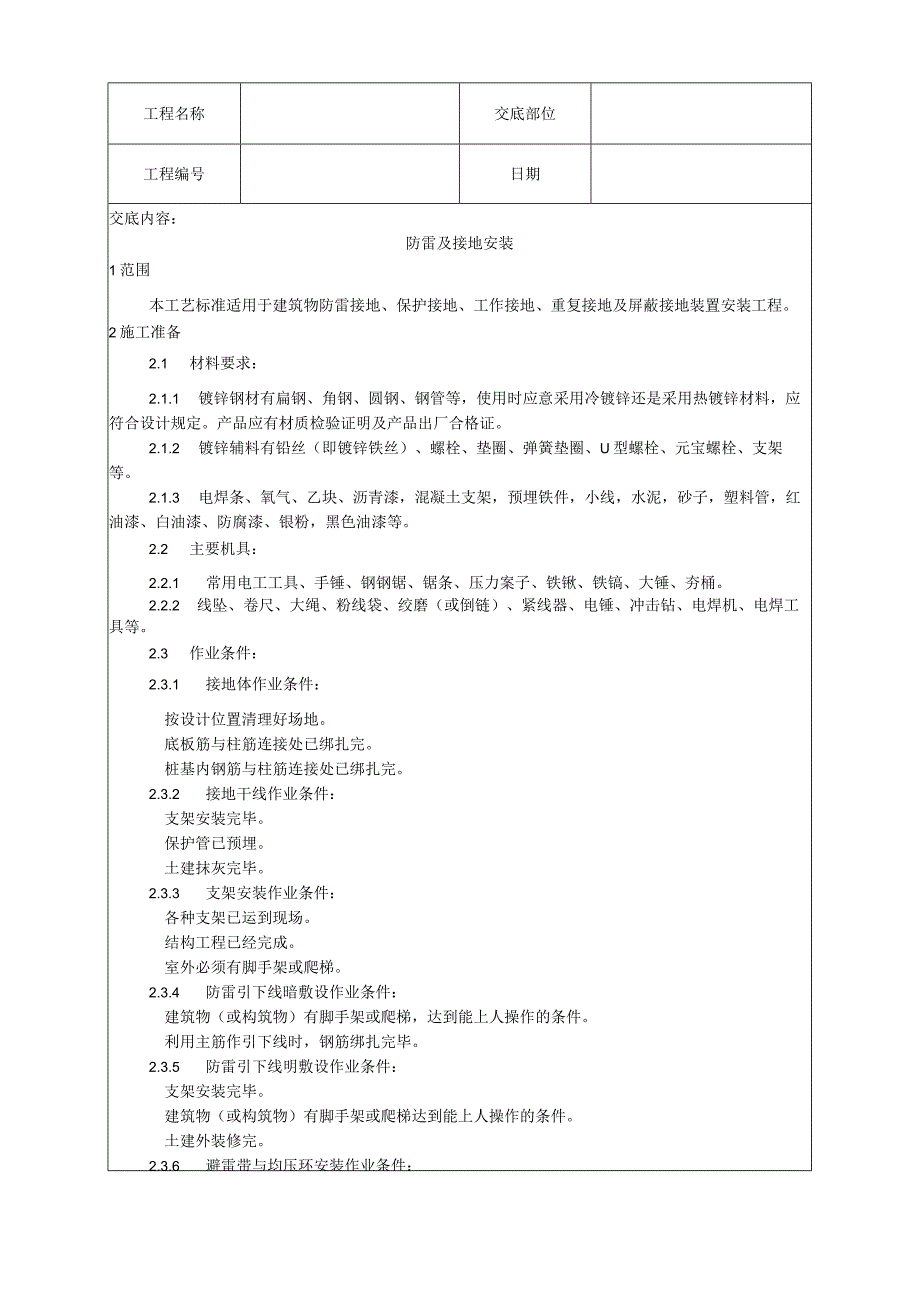

1、工程名称交底部位工程编号日期交底内容：防雷及接地安装1范围本工艺标准适用于建筑物防雷接地、保护接地、工作接地、重复接地及屏蔽接地装置安装工程。2施工准备2.1 材料要求：2.1.1 镀锌钢材有扁钢、角钢、圆钢、钢管等，使用时应意采用冷镀锌还是采用热镀锌材料，应符合设计规定。产品应有材质检验证明及产品出厂合格证。2.1.2 镀锌辅料有铅丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。2.1.3 电焊条、氧气、乙块、沥青漆，混凝土支架，预埋铁件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。2.2 主要机具：2.2.1 常用电工工具、手锤、钢钢锯、锯条、压
2、力案子、铁锹、铁镐、大锤、夯桶。2.2.2 线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。2.3 作业条件：2.3.1 接地体作业条件：按设计位置清理好场地。底板筋与柱筋连接处已绑扎完。桩基内钢筋与柱筋连接处已绑扎完。2.3.2 接地干线作业条件：支架安装完毕。保护管已预埋。土建抹灰完毕。2.3.3 支架安装作业条件：各种支架已运到现场。结构工程已经完成。室外必须有脚手架或爬梯。2.3.4 防雷引下线暗敷设作业条件：建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。利用主筋作引下线时，钢筋绑扎完毕。2.3.5 防雷引下线明敷设作业条件：支架安装完毕。

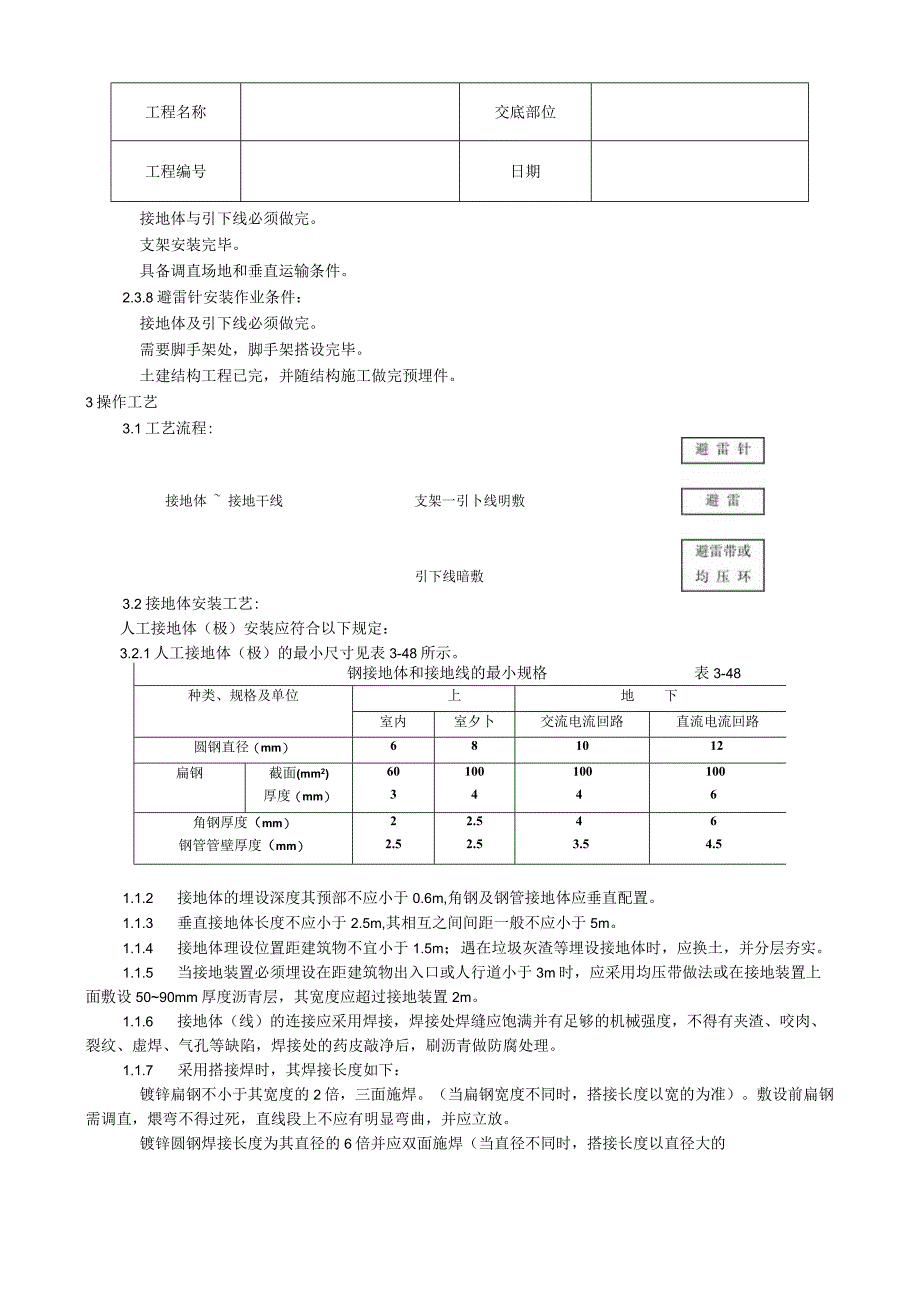

3、建筑物（或构筑物）有脚手架或爬梯达到能上人操作的条件。土建外装修完。2.3.6 避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。2.3.7 避雷安装作业条件：工程名称交底部位工程编号日期接地体与引下线必须做完。支架安装完毕。具备调直场地和垂直运输条件。2.3.8避雷针安装作业条件：接地体及引下线必须做完。需要脚手架处，脚手架搭设完毕。土建结构工程已完，并随结构施工做完预埋件。3操作工艺3.1工艺流程:接地体 接地干线支架一引卜线明敷引下线暗敷3.2接地体安装工艺:人工接地体（极）安装应符合以下规定：3.2.1人工接地体（极）的最小尺寸见表3-48所示。钢接地体和接地线的最小
4、规格表3-48种类、规格及单位上地下室内室夕卜交流电流回路直流电流回路圆钢直径（mm）681012扁钢截面(mm2)60100100100厚度（mm）3446角钢厚度（mm）22.546钢管管壁厚度（mm）2.52.53.54.51.1.2 接地体的埋设深度其预部不应小于0.6m,角钢及钢管接地体应垂直配置。1.1.3 垂直接地体长度不应小于2.5m,其相互之间间距一般不应小于5m。1.1.4 接地体理设位置距建筑物不宜小于1.5m；遇在垃圾灰渣等埋设接地体时，应换土，并分层夯实。1.1.5 当接地装置必须埋设在距建筑物出入口或人行道小于3m时，应采用均压带做法或在接地装置上面敷设5090mm

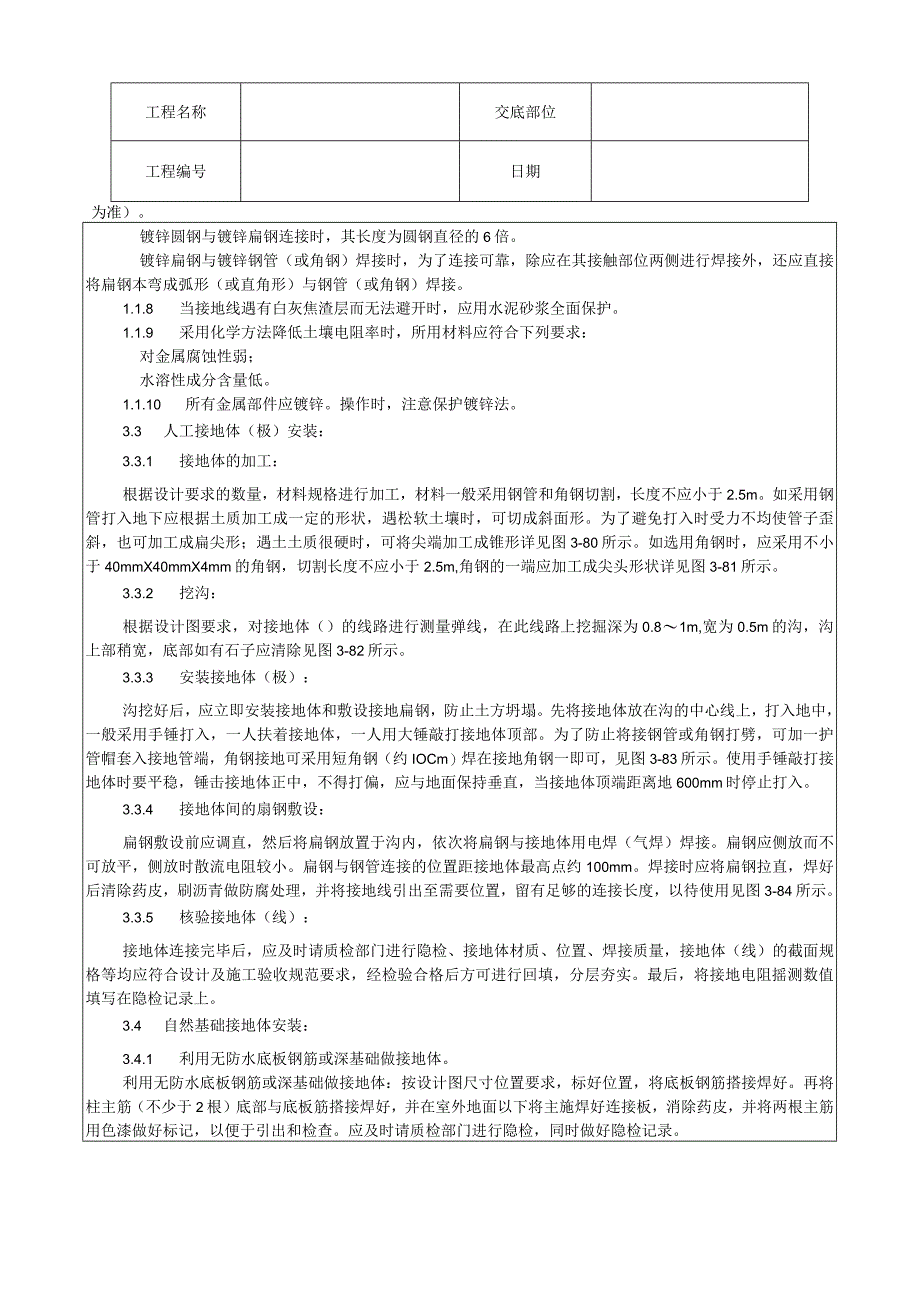

5、厚度沥青层，其宽度应超过接地装置2m。1.1.6 接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。1.1.7 采用搭接焊时，其焊接长度如下：镀锌扁钢不小于其宽度的2倍，三面施焊。（当扁钢宽度不同时，搭接长度以宽的为准）。敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。镀锌圆钢焊接长度为其直径的6倍并应双面施焊（当直径不同时，搭接长度以直径大的工程名称交底部位工程编号日期为准）。镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应
6、在其接触部位两侧进行焊接外，还应直接将扁钢本弯成弧形（或直角形）与钢管（或角钢）焊接。1.1.8 当接地线遇有白灰焦渣层而无法避开时，应用水泥砂浆全面保护。1.1.9 采用化学方法降低土壤电阻率时，所用材料应符合下列要求：对金属腐蚀性弱；水溶性成分含量低。1.1.10 所有金属部件应镀锌。操作时，注意保护镀锌法。3.3 人工接地体（极）安装：3.3.1 接地体的加工：根据设计要求的数量，材料规格进行加工，材料一般采用钢管和角钢切割，长度不应小于2.5m。如采用钢管打入地下应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形。为了避免打入时受力不均使管子歪斜，也可加工成扁尖形；遇土土质很硬时，
7、可将尖端加工成锥形详见图3-80所示。如选用角钢时，应采用不小于40mmX40mmX4mm的角钢，切割长度不应小于2.5m,角钢的一端应加工成尖头形状详见图3-81所示。3.3.2 挖沟：根据设计图要求，对接地体（）的线路进行测量弹线，在此线路上挖掘深为0.81m,宽为0.5m的沟，沟上部稍宽，底部如有石子应清除见图3-82所示。3.3.3 安装接地体（极）：沟挖好后，应立即安装接地体和敷设接地扁钢，防止土方坍塌。先将接地体放在沟的中心线上，打入地中，一般采用手锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。为了防止将接钢管或角钢打劈，可加一护管帽套入接地管端，角钢接地可采用短角钢（约IOC
8、m）焊在接地角钢一即可，见图3-83所示。使用手锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地600mm时停止打入。3.3.4 接地体间的扇钢敷设：扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地体用电焊（气焊）焊接。扁钢应侧放而不可放平，侧放时散流电阻较小。扁钢与钢管连接的位置距接地体最高点约100mm。焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理，并将接地线引出至需要位置，留有足够的连接长度，以待使用见图3-84所示。3.3.5 核验接地体（线）：接地体连接完毕后，应及时请质检部门进行隐检、接地体材质、位置、焊接质量，接地体（线）的截面
9、规格等均应符合设计及施工验收规范要求，经检验合格后方可进行回填，分层夯实。最后，将接地电阻摇测数值填写在隐检记录上。3.4 自然基础接地体安装：3.4.1 利用无防水底板钢筋或深基础做接地体。利用无防水底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。再将柱主筋（不少于2根）底部与底板筋搭接焊好，并在室外地面以下将主施焊好连接板，消除药皮，并将两根主筋用色漆做好标记，以便于引出和检查。应及时请质检部门进行隐检，同时做好隐检记录。工程名称交底部位工程编号日期3.4.2利用柱形桩基及平台钢筋做好接地k,按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与
10、柱主筋（不少于2根）焊好，并在室外地面以下，将主筋预埋好接地连接板，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查，并应及时请质检部门进行隐检，同时做好隐检记录。3.5 接地干线的安装应符合以下规定：3.5.1 接地干线穿墙时，应加套管保护，跨越伸缩缝时，应做煨弯补偿。3.5.2 接地干线应设有为测量接地电阻而预备的断接卡子，一般采用暗盒装入，同时加装盒盖并做上接地标记。3.5.3 接地干线跨越门口时应暗敷设于地面内（做地面以前埋好）1.1.1 5.4接地干线距地面应不小于20Omm,距墙面应不小于IOmm,支持件应采用40mmX4mm的扁钢，尾端应制成燕尾状，入孔深度与宽度各为50mm
11、,总长度为70mm。支持件间的水平直线距离一般为1m,垂直部分为1.5m,转弯部分为0.5m。3.5.5 接地干线敷设应平直，水平度与垂直度允许偏差2/1000,但全长不得超过IOmm。3.5.6 转角处接地干线弯曲中径不得小于扁钢厚度的2倍。3.5.7 接地干线应刷黑色油漆，油漆应均匀无遗漏，但断接卡子及接地端子等处不得刷油漆。3.6接地干线安装：接地干线应与接地体连接的扁钢相连接，它分为室内与室外连接两种，室外接地干线与支线一般敷设在沟内。室内的接地干线多为明敷，但部分设备连接的支线需经过地面，也可以埋设在混凝土内。具体安装方法如下：3. 6.1室外接地干线敷设：首先进行接地广线的调直、测
12、位、打眼、煨弯，并将断接卡子及接地端子装好。敷设前按设计要求的尺寸位置先挖沟。挖沟要求见3.3,然后将扁钢放平埋入。回填应压实但不需打夯，接地干线末端露出地面应不超过0.5m,以便接引地线。4. 6.2室内接地干线明敷设：预留孔与埋设支持件：按设计要求尺寸位置，预留出接地线孔，预留孔的大小应比敷设接地干线的厚度、宽度各大出6m。以上。其方法有以下三种：a施工时可按上述要求尺寸截一段扁钢预埋在墙壁内，当混凝土还未凝固时，抽动扁钢以便待凝固后易于抽出。b将扁钢上包一层油毛毡或几层牛皮纸后埋设在墙壁内，坝留孔距墙壁表面应为1520mmOc保护套可用厚Imm以上铁皮做成方形成圆形，大小应使接地线穿入时
13、，每边有6mm以上的空隙。支持件固定：根据设计要求先在砖墙（或加气混凝土墙、空心砖墙）上确定坐标轴线位置，然后随砌墙将预制成50mmX50mm的方木样板放火墙内，待墙砌好后将方木样板剔出，然后将支持件放入孔内，同时洒水淋湿孔洞，再用水泥砂浆将支持件埋牢，待凝固后使用。现浇混凝土墙上固定支架，先根据设计图要求弹线定位，钻孔，支架做燕尾埋入孔中，找平正，用水泥砂浆进行固定。明敷接地线的安装要求交底部位工程名称工程编号日期a敷设位置不应妨碍设备的拆卸与检修，并便于检查。b接地线应域或垂直敷设，也可沿建筑物倾斜结构平行在直线段上，不应有高低起伏及弯曲情况。c接地线沿建筑物墙壁水平敷设时，离地面应保持2
14、50300mm的距离，接地线与建筑物墙壁间隙应不小于IOmmod明敷的接地线表面应涂以15IOomm宽度相等的绿色漆和黄色漆相间的条纹，其标志明显。e在接地线引向建筑物内的入口处或检修用临时接地点处，均应刷白色底漆后标以黑色符号，其符号标为“”标志明显。明敷接地线安装：当支持件埋设完毕，水泥砂浆凝固后，可敷设墙上的接地线。将接地扁钢沿墙吊起，在支持件一端用卡子将扁钢固定，经过隔墙时穿跨预留孔，接地干线连接处应焊接牢固。末端预留或连接应符合设计要求。1 .7避雷针制作与安装：3 .7.1避雷针制作与安装应符合以下规定所有金属部件必须镀锌，操作时注意保护镀锌层。采用镀锌钢管制做针尖，管壁厚度不得小
