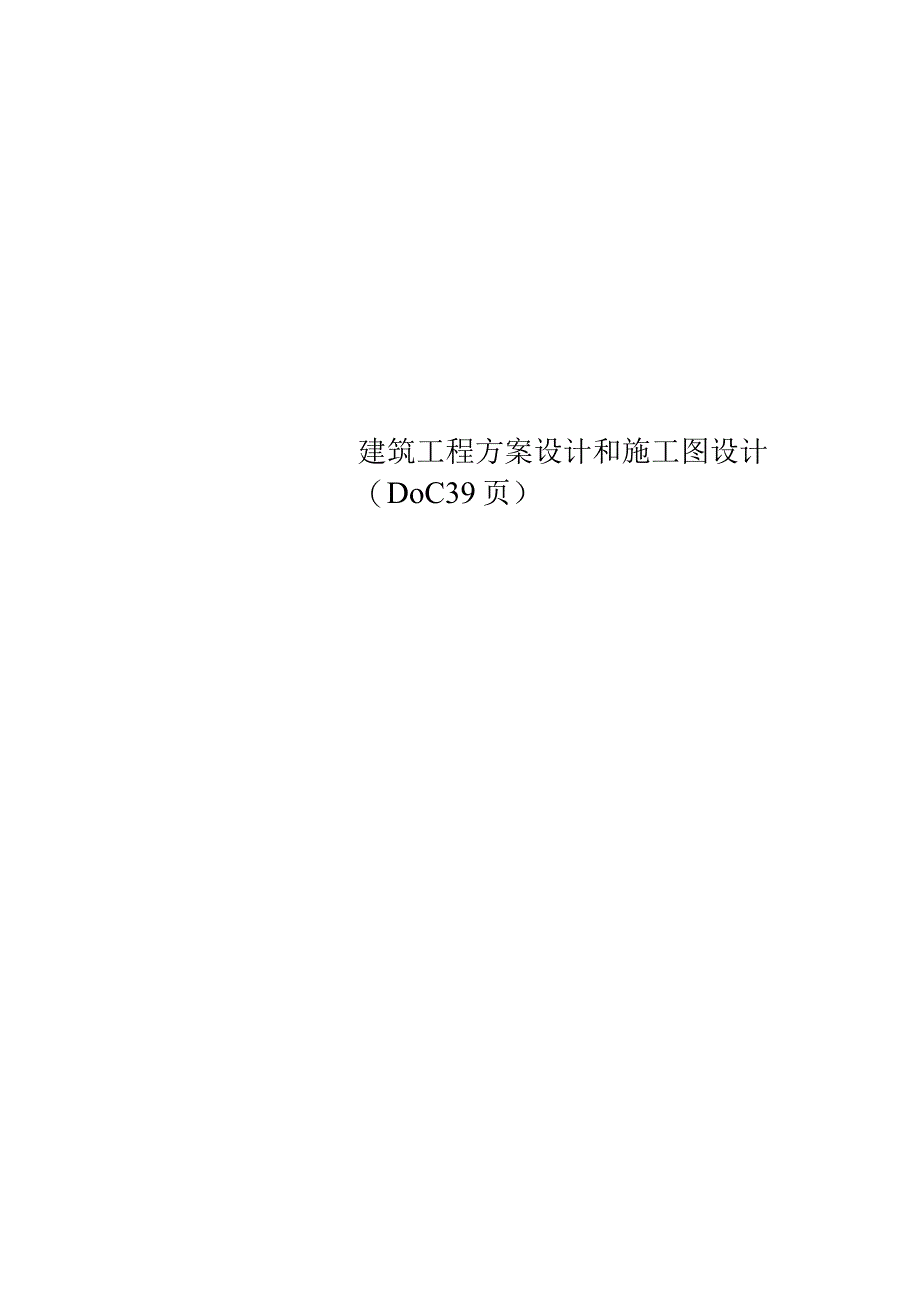

(精编)建筑工程方案设计和施工图设计(DOC 39页).docx_第1页
第1页 / 共36页

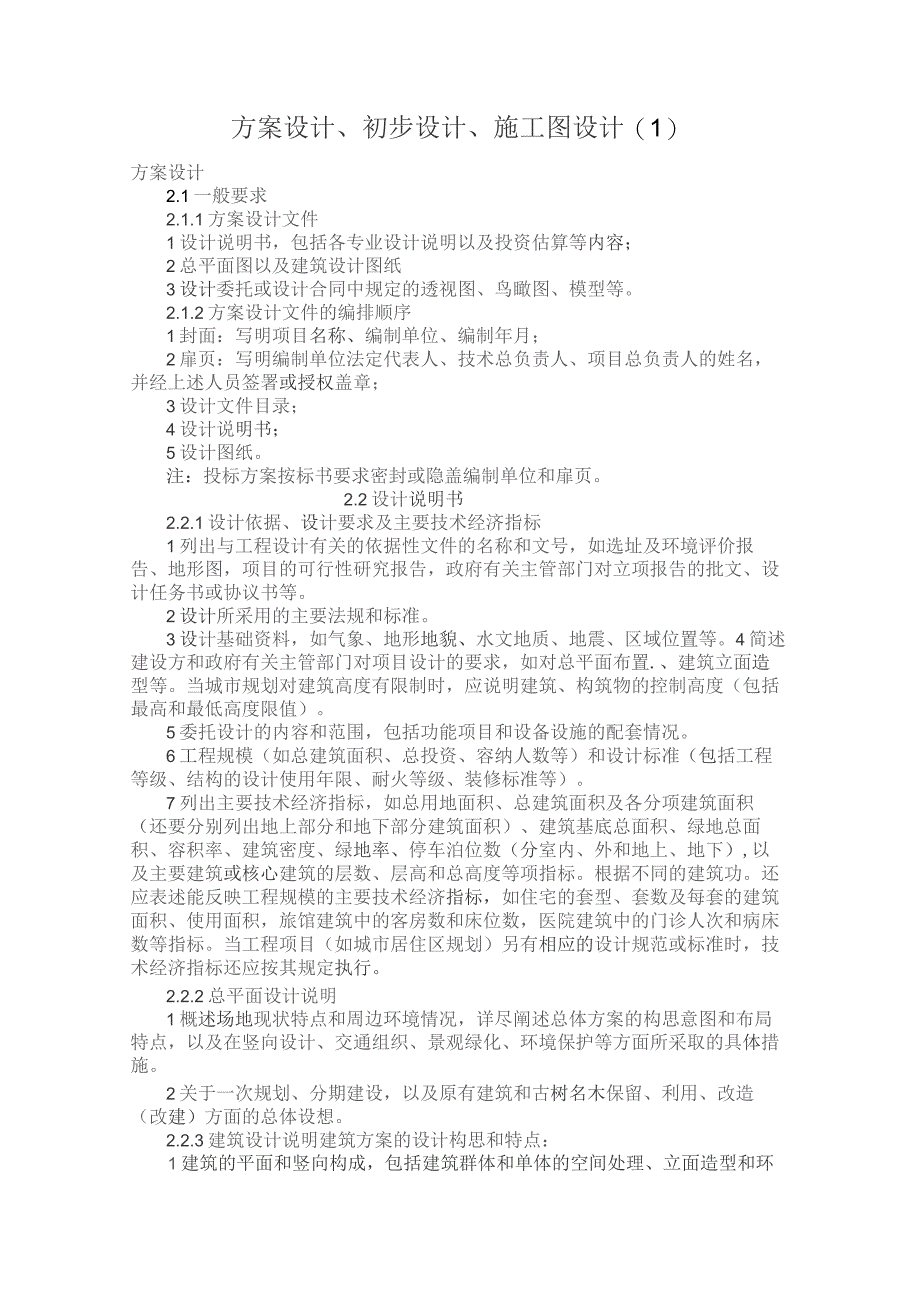

(精编)建筑工程方案设计和施工图设计(DOC 39页).docx_第2页
第2页 / 共36页

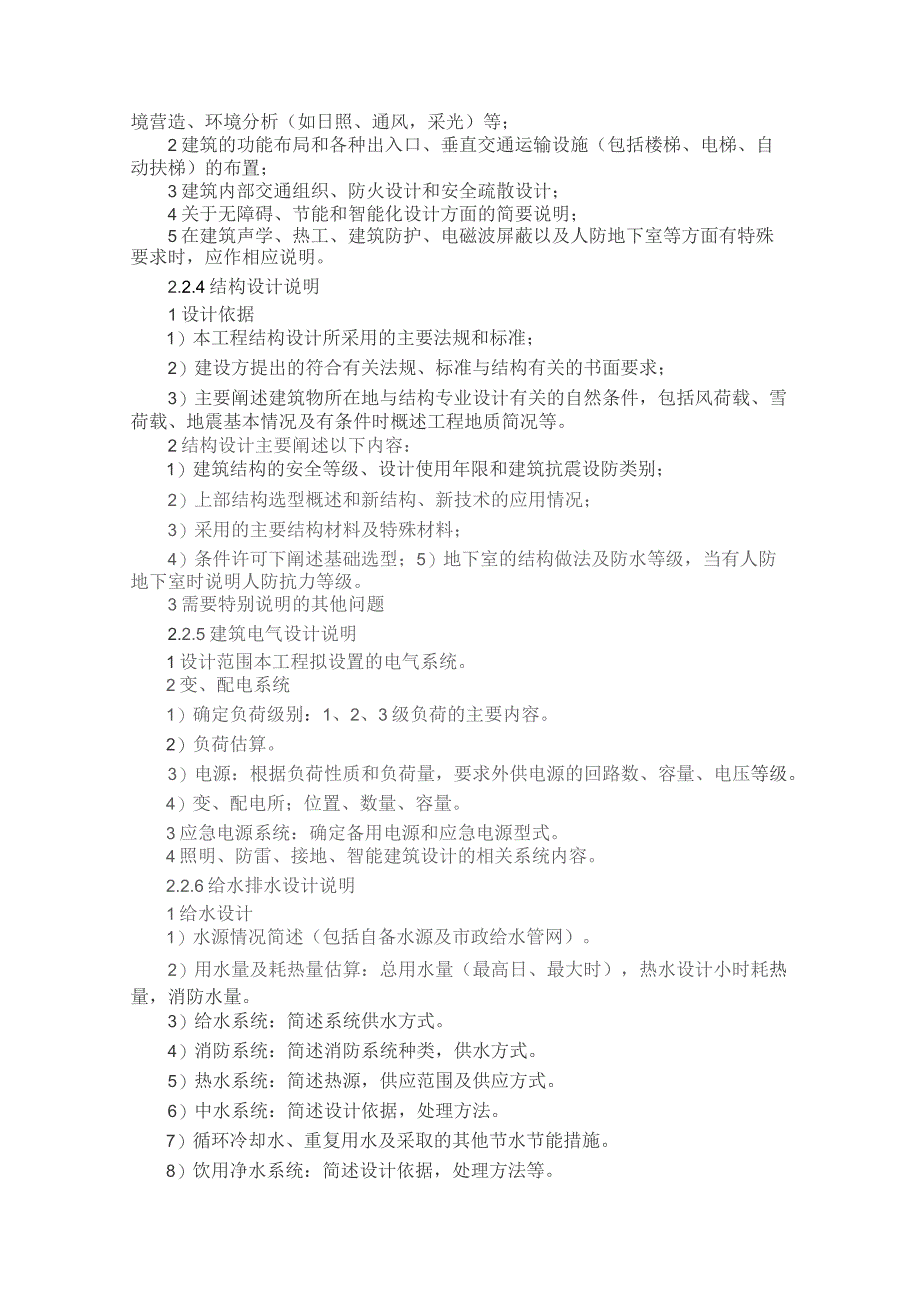

(精编)建筑工程方案设计和施工图设计(DOC 39页).docx_第3页
第3页 / 共36页
(精编)建筑工程方案设计和施工图设计(DOC 39页).docx_第4页
第4页 / 共36页
(精编)建筑工程方案设计和施工图设计(DOC 39页).docx_第5页
第5页 / 共36页
(精编)建筑工程方案设计和施工图设计(DOC 39页).docx_第6页
第6页 / 共36页
(精编)建筑工程方案设计和施工图设计(DOC 39页).docx_第7页
第7页 / 共36页
(精编)建筑工程方案设计和施工图设计(DOC 39页).docx_第8页
第8页 / 共36页
(精编)建筑工程方案设计和施工图设计(DOC 39页).docx_第9页
第9页 / 共36页
(精编)建筑工程方案设计和施工图设计(DOC 39页).docx_第10页
第10页 / 共36页
亲,该文档总共36页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《(精编)建筑工程方案设计和施工图设计(DOC 39页).docx》由会员分享,可在线阅读,更多相关《(精编)建筑工程方案设计和施工图设计(DOC 39页).docx(36页珍藏版)》请在第壹文秘上搜索。

1、建筑工程方案设计和施工图设计(DoC39页)方案设计、初步设计、施工图设计(1)方案设计2.1一般要求2.1.1方案设计文件1设计说明书,包括各专业设计说明以及投资估算等内容;2总平面图以及建筑设计图纸3设计委托或设计合同中规定的透视图、鸟瞰图、模型等。2.1.2方案设计文件的编排顺序1封面:写明项目名称、编制单位、编制年月;2扉页:写明编制单位法定代表人、技术总负责人、项目总负责人的姓名,并经上述人员签署或授权盖章;3设计文件目录;4设计说明书;5设计图纸。注:投标方案按标书要求密封或隐盖编制单位和扉页。2.2设计说明书2.2.1设计依据、设计要求及主要技术经济指标1列出与工程设计有关的依据

2、性文件的名称和文号,如选址及环境评价报告、地形图,项目的可行性研究报告,政府有关主管部门对立项报告的批文、设计任务书或协议书等。2设计所采用的主要法规和标准。3设计基础资料,如气象、地形地貌、水文地质、地震、区域位置等。4简述建设方和政府有关主管部门对项目设计的要求,如对总平面布置.、建筑立面造型等。当城市规划对建筑高度有限制时,应说明建筑、构筑物的控制高度(包括最高和最低高度限值)。5委托设计的内容和范围,包括功能项目和设备设施的配套情况。6工程规模(如总建筑面积、总投资、容纳人数等)和设计标准(包括工程等级、结构的设计使用年限、耐火等级、装修标准等)。7列出主要技术经济指标,如总用地面积、

3、总建筑面积及各分项建筑面积(还要分别列出地上部分和地下部分建筑面积)、建筑基底总面积、绿地总面积、容积率、建筑密度、绿地率、停车泊位数(分室内、外和地上、地下),以及主要建筑或核心建筑的层数、层高和总高度等项指标。根据不同的建筑功。还应表述能反映工程规模的主要技术经济指标,如住宅的套型、套数及每套的建筑面积、使用面积,旅馆建筑中的客房数和床位数,医院建筑中的门诊人次和病床数等指标。当工程项目(如城市居住区规划)另有相应的设计规范或标准时,技术经济指标还应按其规定执行。2.2.2总平面设计说明1概述场地现状特点和周边环境情况,详尽阐述总体方案的构思意图和布局特点,以及在竖向设计、交通组织、景观绿

4、化、环境保护等方面所采取的具体措施。2关于一次规划、分期建设,以及原有建筑和古树名木保留、利用、改造(改建)方面的总体设想。2.2.3建筑设计说明建筑方案的设计构思和特点:1建筑的平面和竖向构成,包括建筑群体和单体的空间处理、立面造型和环境营造、环境分析(如日照、通风,采光)等;2建筑的功能布局和各种出入口、垂直交通运输设施(包括楼梯、电梯、自动扶梯)的布置;3建筑内部交通组织、防火设计和安全疏散设计;4关于无障碍、节能和智能化设计方面的简要说明;5在建筑声学、热工、建筑防护、电磁波屏蔽以及人防地下室等方面有特殊要求时,应作相应说明。2.2.4结构设计说明1设计依据1)本工程结构设计所采用的主

5、要法规和标准;2)建设方提出的符合有关法规、标准与结构有关的书面要求;3)主要阐述建筑物所在地与结构专业设计有关的自然条件,包括风荷载、雪荷载、地震基本情况及有条件时概述工程地质简况等。2结构设计主要阐述以下内容:1)建筑结构的安全等级、设计使用年限和建筑抗震设防类别;2)上部结构选型概述和新结构、新技术的应用情况;3)采用的主要结构材料及特殊材料;4)条件许可下阐述基础选型;5)地下室的结构做法及防水等级,当有人防地下室时说明人防抗力等级。3需要特别说明的其他问题2.2.5建筑电气设计说明1设计范围本工程拟设置的电气系统。2变、配电系统1)确定负荷级别:1、2、3级负荷的主要内容。2)负荷估

6、算。3)电源:根据负荷性质和负荷量,要求外供电源的回路数、容量、电压等级。4)变、配电所;位置、数量、容量。3应急电源系统:确定备用电源和应急电源型式。4照明、防雷、接地、智能建筑设计的相关系统内容。2.2.6给水排水设计说明1给水设计1)水源情况简述(包括自备水源及市政给水管网)。2)用水量及耗热量估算:总用水量(最高日、最大时),热水设计小时耗热量,消防水量。3)给水系统:简述系统供水方式。4)消防系统:简述消防系统种类,供水方式。5)热水系统:简述热源,供应范围及供应方式。6)中水系统:简述设计依据,处理方法。7)循环冷却水、重复用水及采取的其他节水节能措施。8)饮用净水系统:简述设计依

7、据,处理方法等。2排水设计1)排水体制,污、废水及雨水的排放出路。2)估算污、废水排水量,雨水量及重现期参数等。3)排水系统说明及综合利用。4)污、废水的处理方法。3需要说明的其他问题。2.2.7采暖通风与空气调节设计说明1采暖通风与空气调节的设计方案要点。2采暖、空气调节的室内设计参数及设计标准。3冷、热负荷的估算数据。4采暖热源的选择及其参数。5空气调节的冷源、热源选择及其参数。6采暖、空气调节的系统形式,简述控制方式。7通风系统简述。8防烟、排烟系统简述。9方案设计新技术采用情况,节能环保措施和需要说明的其他问题。2.2.8热能动力设计说明1供热1)热源概况;2)供热范围;3)供热量估算

8、;4)供热方式;5)“加房及J区面积、换热站面积、位置及房高等要求;6)热力管道布置方式及敷设原则;7)水源、水质、水压要求;8)节能、环保,消防及安全措施。2燃料供应1)燃料来源,种类及性能数据;2)燃料供应范围;3)燃料消耗量;4)燃料供应方式;5)灰渣储存及运输方式乙6)消防及安全措施。3其他动力站房1)动力站房内容、性质;2)主要设备技术参数;3)系统形式:4)站房面积,位置及其他要求;5)节能、环保,消防及安全措施。2.2.9投资估算编制说明及投资估算表1投资估算编制说明资料1)编制依据;2)编制方法;3)编制范围(包括和不包括的工程项目与费用);4)主要技术经济指标;5)其他必要说

9、明的问题。2投资估算表投资估算表应以一个单项工程为编制单元,由土建、给排水、电气、暖通、空调、动力等单位工程的投资估算和土石方、道路、广场、围墙、大门、室外管线、绿化等室外工程的投资估算两大部分内容组成。编制内容可参照第3.10和4.9两节有关建筑工程概、预算文件的规定。在建设单位有可能提供工程建设其他费用时,可将工程建设其他费用和按适当费率取定的预备费列入投资估算表,汇总成建设项目的总投资。2.3设计图纸2.3.1总平面设计图纸1场地的区域位置。2场地的范围(用地和建筑物各角点的座标或定位尺寸、道路红线)。3场地内及四邻环境的反映(四邻原有及规划的城市道路和建筑物,场地内需保留的建筑物、古树

10、名木、历史文化遗存、现有地形与标高,水体,不良地质情况等)。4场地内拟建道路、停车场、广场、绿地及建筑物的布置,并表示出主要建筑物与用地界线(或道路红线、建筑红线)及相邻建筑物之间的距离。5拟建主要建筑物的名称、出入口位置、层数与设计标高,以及地形复杂时主要道路、广场的控制标高。6指北针或风玫瑰图、比例。7根据需要绘制下列反映方案特性的分析图:功能分区、空间组合及景观分析、交通分析(人流及车流的组织、停车场的布置及停车泊位数量等)、地形分析、绿地布置、日照分析、分期建设等。2.3.2建筑设计图纸1平面图应表示的内容1)平面的总尺寸、开间,进深尺寸或柱网尺寸(也可用比例尺表示);2)各主要使用房

11、间的名称;3)结构受力体系中的柱网、承重墙位置;4)各楼层地面标高、屋面标高;5)室内停车库的停车位和行车线路;6)底层平面图应标明剖切线位置和编号,并应标示指北针;7)必要时绘制主要用房的放大平面和室内布置:8)图纸名称、比例或比例尺。2立面图应表示的内容1)体现建筑造型的特点,选择绘制一、二个有代表性的立面;2)各主要部位和最高点的标高或主体建筑的总高度;3)当与相邻建筑(或原有建筑)有直接关系时,应绘制相邻或原有建筑的局部立面图;4)图纸名称、比例或比例尺。3剖面图应表示的内容1)剖面应剖在高度和层数不同、空间关系比较复杂的部位;2)各层标高及室外地面标高,室外地面至建筑檐口(女儿墙)的

12、总高度;3)若遇有高度控制时,还应标明最高点的标高;4)剖面编号、比例或比例尺。4表现图(透视图或乌瞰图)方案设计应根据合同约定提供外立面表现图或建筑造型的透视图或鸟瞰图。2.3.3热能动力设计图纸(当项目为城市区域供热或区域煤气调压站时提供)1主要设备平面布置图及主要设备表。2工艺系统图。3工艺管网平面布置图。3初步设计3.1-般要求3.1.1初步设计文件I设计说明书,包括设计总说明,各专业设计说明。2有关专业的设计图纸。3工程概算书。注:初步设计文件应包括主要设备或材料表,主要设备或材料表可附在说明书中,或附在设计图纸中,或单独成册。3.1.2初步设计文件的编排顺序1封面:写明项目名称、编

13、制单位,编制年月。2扉页:写明编制单位法定代表人。技术总负责人,项目总负责人和各专业负责人的姓名,并经上述人员签署或授权盖章。3设计文件目录。4设计说明书。5设计图纸(可另单独成册)。6概算书(可另单独成册)。注:1对于规模较大、设计文件较多的项目,设计说明书和设计图纸可按专业成册;2另外单独成册的设计图纸应有图纸总封面和图纸目录;图纸总封面的要求见施工图设计4.1.2条。3各专业负责人的姓名和签论文联盟WWW.LWLM.整明曙也可在本专业设计说明的首页上标明。3.2设计总说明3.2.1工程设计的主要依据1设计中贯彻国家政策、法规。2政府有关主管部门批准的批文、可行性研究报告、立项书、方案文件

14、等的文号或名称。3工程所在地区的气象、地理条件、建设场地的工程地质条件。4公用设施和交通运输条件。5规划、用地、环保,卫生、绿化、消防、人防、抗震等要求和依据资料。6建设单位提供的有关使用要求或生产工艺等资料。3.2.2工程建设的规模和设计范围1工程的设计规模及项目组成。2分期建设(应说明近期,远期的工程)的情况。3承担的设计范围与分工。3.2.3设计指导思想和设计特点1采用新技术、新材料、新设备和新结构的情况。2环境保护、防火安全、交通组织、用地分配、节能,安保、人防设置以及抗震设防等主要设计原则。3根据使用功能要求,对总体布局和选用标准的综合叙述。3.2.4总指标1总用地面积、总建筑面积等

15、指标。2其他相关技术经济指标。3.2.5提请在设计审批时需解决或确定的主要问题1有关城市规划,红线、拆迁和水、电、蒸汽、燃料等能源供应的协作问题.2总建筑面积、总概算(投资)存在的问题。3设计选用标准方面的问题。4主要设计基础资料和施工条件落实情况等影响设计进度和设计文件批复时间的因素。3.2.6总说明中已叙述的内容,在各专业说明中可不再重复。3.3总平面3.3.1在初步设计阶段,总平面专业的设计文件应包括设计说明书、设计图纸、根据合同约定的鸟瞰图或模型。3.3.2设计说明书1设计依据及基础资料1)摘述方案设计依据资料及批示中与本专业有关的主要内容;2)有关主管部门对本工程批示的规划许可技术条件(道路红线、建筑红线或用地界线、建筑物控制高度、容积率、建筑密度、绿地率,停车泊位数等),以及对总平面布局、周围环境、空间处理、交通组织、环境保护、文物保护、分期建设等方面的特殊要求;3)本工程地形图所采用的坐标、高程系统
