1、远程医学会诊系统技术要求一、项目背景全军远程医学会诊系统采用卫星通信方式构建,覆盖全军各级医疗机构,可以满足全军卫生系统开展远程会诊、卫生应急指挥、视频会议、远程教育、信息共享等综合应用需要。该系统于2004年建设投入使用,2010年进行全军高清升级,该套系统部分设备于2004年配发使用至今已有17余年,设备严重老化,其中卫星功放设备因年久已出现故障,其余相关设备目前使用状态不稳定。为改善系统的整体性能,降低故障率,需采购部分设备进行更换或作为备件使用。二、项目总体要求(一)因室外功率放大器损坏,需更换室外功率放大器,并对该设备进行安装与调试,进行远程医学会诊系统的整体联调,测试与其他入网医院

2、互联互通。(二)SCPC调制解调器、RCST调制解调器、分合路器、交换机、串口服务器等设备作为备用设备进行调试,随时可调换使用,对该系统原有的设备进行除尘及日常维护,测试与其他入网医院互联互通。(二)中标人所提供产品需提供36个月质保期,并提供7*24小时无间断服务支持。若投标人在产品使用过程中遇到任何问题,可在任意时刻通过电话、电子邮件等方式联络中标人。紧急问题电话联系中标人,中标人立刻响应处理;非紧急问题,甲乙双方沟通交流,确定解决方案,通常解决实际不超过3个工作日。(三)服务期间,若因中标人硬件自身原因引起故障,并在通过电话、网络远程无法解决的情况下,中标人保证在48小时内到达现场解决问

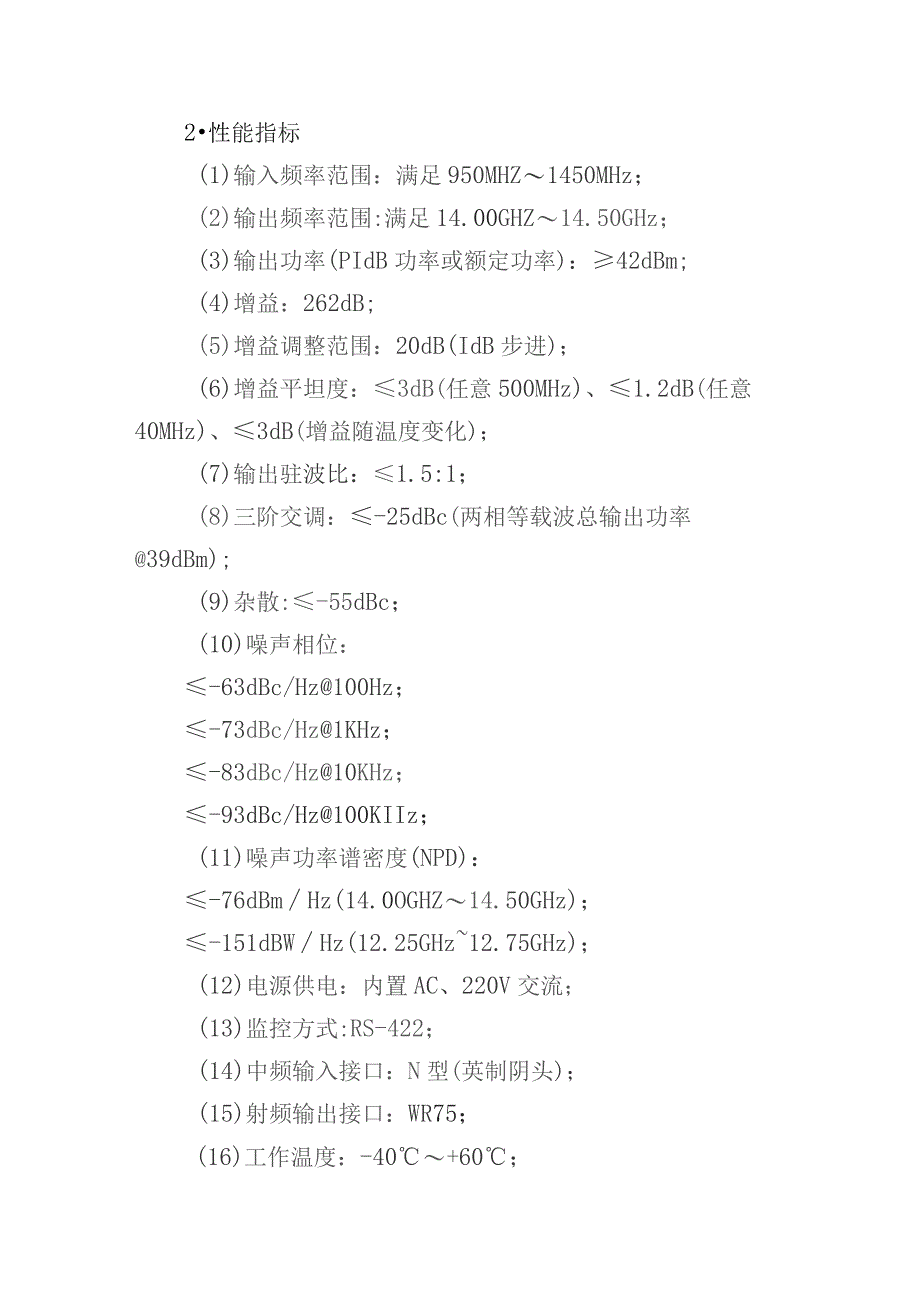

3、题,由此产生的费用由中标人自行负责。(四)标准符合性要求1接入全军远程医学信息网2.与全军远程医学信息网入网医院进行互联互通三、项目技术参数及要求序号设备名称单位数量室外功率放大器套12SCPC调制解调器套13RCST调制解调器套14分合路器个25交换机套26串口服务器套17设备安装调试项1(一)室外功率放大器1基本要求(1)投标产品具备国产自主知识产权,其生产单位为国内企业,其法人、或控股股东不得为境外人员;(2)具有工业和信息化部无线电发射设备型号核准证;(3)具有远程监控,兼容功率放大器通信协议;2性能指标(1)输入频率范围:满足950MHZ1450MHz;(2)输出频率范围:满足14.

4、00GHZ14.50GHz;(3)输出功率(PIdB功率或额定功率):42dBm;(4)增益:262dB;(5)增益调整范围:20dB(IdB步进);(6)增益平坦度:3dB(任意500MHz)、1.2dB(任意40MHz)、3dB(增益随温度变化);(7)输出驻波比:1.5:1;(8)三阶交调:-25dBc(两相等载波总输出功率39dBm);(9)杂散:-55dBc;(10)噪声相位:-63dBc/Hz100Hz;-73dBc/Hz1KHz;-83dBc/Hz10KHz;-93dBc/Hz100KIIz;(11)噪声功率谱密度(NPD):-76dBmHz(14.0OGHZ14.50GHz);

5、-151dBWHz(12.25GHz12.75GHz);(12)电源供电:内置AC、220V交流;(13)监控方式:RS-422;(14)中频输入接口:N型(英制阴头);(15)射频输出接口:WR75;(16)工作温度:-40+60;(二)SCPC调制解调器1.基本要求(1)投标产品具备自主知识产权,调制解调软件代码能够编译、下载,且下载之后设备能够实现正常功能;(2)支持网管远程监控,远程可对调制解调器主要参数进行设置与监控,兼容网管中心视频链路调制解调器通信协议要求;(3)能够与现有所以入网医院DatumPSM系列调制解调设备以Viterbi3/4(QPSK).LDPC3/4(8PSK)方

6、式兼容互通;(4)支持前面板查看、输入、修改调制解调器各项配置和参数,实时查看设备工作状态,显示界面上菜单深度不超过2级,方便远程指导端站操作。2性能指标(I)信号模式:单路单载波(SCPC),单载波;(2)发射频率调节范围:满足950MHz1450MHz,IHz步进;(3)接收频率调节范围:满足950MHz1450MHz,IHz步进;(4)数据速率:8Mbps,Ibps步进;(5)调制方式:QPSK,8PSK;编码方式:Viterbi3/4(QPSK),LDPC3/4(8PSK);(7)扰码类型:INTELSAT;(8)发射电平范围:OdBm-45dBm,IdB步进;(9)发射接头阻抗:50

7、0(英制N型);(10)输出相位噪声:-60dBc100Hz;-70dBclkHz;80dBc10kHz;(11)接收载波输入电平:-20dBm-65dBm;(12)接收频偏范围:土500KHz;(13)载波开/关隔离:260dB;(14)数据时钟源:内部、外部;内部稳定度:优于1x10-8OCXO;外部参考:IOMHz(-5dB+5dB);(15)BUC供电:开关可选,24VDC,270W;BUC参考:开关可选,IOMHZ(-5dBm+5dBm);(16)接收接头阻抗75(英制F型);(17)LNB供电:开关可选,13Vor18V可选;1.NB参考:开关可选,IOMHz(-5dBm+5dBm

8、);(18)数据接口:EthernetIP10/100Base-T;(19)IP工作模式:路由Or桥接可选;(20)IP包过滤规则:IPtableS或等效;(21)远程控制方式:RS232控制和监控;(22)电源输入:90to264VAC,5060Hz;(23)结构尺寸:1RU机架式。(三)RCST调制解调器1基本要求:支持全军远程医学信息网网管远程监控功能,远程可对调制解调器参数进行设置与监控。能够与现有全军入网医院TDMA调制解调器设备兼容互通2.回传/上行信道格式MF-TDMA3.回传/上行信道中频发射频率9501450MHZ4.回传/上行信道编码方式TUrbOCoding,兼容DVB-

9、RCS5.回传/上行信道调制QPSK6.回传/上行信道符号速率2.5MSPS7.下行信道格式DVB-S2ACM,MPE/MPEG-2,DVB-S8.下行信道符号速率DVB-S1.11到36MspsDVB-S21.1到36Msps9.下行信道信息速率DVB-S1.1到58MbpsDVB-S21.1到126MbPS10.下行信道FEC和调制DVB-SR/S(204,188)卷集码QPSK1/2,2/3,3/4,5/6,7/8;DVB-S2LDPCQPSKl/2,3/5,2/3,3/4,4/5,5/6,8/9,9/10;8PSK3/5,2/3,3/4,5/6,8/9,9/10;16APSK2/3,3

10、/4,4/5,5/6,8/9,9/1011.下行信道误码率按照DVB标准EN30D421DVB-S和EN302307DVE-S2,为接近无差错12.下行信道中频接收频率9501750MHZ13.L波段收发2个F型接口,75欧姆14.网络1个10/100BaseTEthernetRJ-4515.协议支持TCP/IP,UDP/IPJGMP,RIP1&2JPQoS16.控制1个RS-232(DB-9)17.尺寸IU高,可机柜安装18.电源100240VAC(四)分合路器1.频段范围52150MHz2.类型1入4出3.连接器F型阴头4.插入损耗6.6dB(L波段)5.端口特性可通过DC、IOMHz,反

11、向隔直,端口隔离24dB(五)交换机1.基本要求:三层交换机,具有24个百兆RJ45、2个千兆CoinbO接口、2个千兆SFP接口,交流供电2.MAC地址表:遵循IEEE802.Id标准3.VLAN特性:支持4K个VLAN、支持GuestVLAN、VoiceVLAN、SuperVLAN、支持基于MAC/协议/IP子网的VLAN4可靠性:支持RRPP环型拓扑、支持相交环和多实例等功能,故障保护切换时间低于50ms、支持BPDU保护、根保护和环回保护、支持智能以太保护SEP(SmartEthernetProtection)5.IP路由:静态路由、RIPvlv2.ECMP6.组播:支持IK的组播组、

12、支持IGMPvl/v2/v3Snooping和快速离开机制、支持组播VLAN和跨VLAN组播复制、支持捆绑端口的组播负载分担、基于可控组播、基于端口的组播流量统计7.QoS/ACL:支持对端口接收和发送报文的速率进行限制、支持报文重定向、支持基于端口的流量监管、支持L2(Layer2)L4(Layer4)包过滤功能,提供基于源MC地址、目的MAC地址、源IP地址、目的IP地址、端口、协议、VLAN的非法帧过滤功能、支持基于队列限速和端口Shaping功能8.安全特性:用户分级管理和口令保护、支持防止DOS、ARP防攻击、ICMP防攻击功能、支持IP、MAC、端口、VLAN的组合绑定支持端口隔离

13、、端口安全、StickyMAC、支持黑洞MAC地址,支持MAC地址学习数目限制、支持IEEE802.Ix认证,支持单端口最大用户数限制、支持AAA认证,支持RadiUS等多种方式、支持SSHV2.0、支持CPU保护功能、支持黑名单和白名单9.网管:支持SNMPVl/v2/v3支持WEB管理特性、支持SSHV2(六)串口服务器1.基本要求体积小巧,便于机柜后侧安装2.支持协议ARP,UDP,TCP,Telnet,ICMP,TFTP3.网络口10100BaseT4.串行口2个串行口,DB9针5.串行波特率300bps至115.2kbps6.字长7或8位7.停止位1至2位8.奇偶校验奇,偶,无9流量

14、控制X0NX0FF,CTS/RTS,无流控10、ModenI控制DTR11.LED指示电源,串口数据收发,以太网LlNK状态,以太网口数据收发12.设备管理HTTP,串行口登陆,Telnet登陆13.输入电源912V,500m(七)设备安装调试1.基本要求,包含但不限于站点安装所需的防水、绝缘、各种接头、各种固定件等配件和辅料。2入网测试要求所有设备需要进行系统集成,系统安装时进行远程医学系统入网验证,满足远程医学使用要求。3.安装运输要求中标单位负责设备包装、免费运输至国内指定地点,自行承担运保费用。4.施工安装要求中标单位须应有专业工程技术人员保证项目安装与服务,自行承担所有费用。5质量保证要求所有设备保修期三年,保修期内免费上门技术服务五、商务要求1质保期:自设备验收合格之日起免费质保3年。2.投标人对提供的货物在质保期内,因产品质量而导致的缺陷,必须免费提供维修服务。3投标方对提供的设备在维护服务期内,因产品质量而导致的缺陷,必须免费提供包修、包换、包退服务。4.投标方须在三包”范围内无偿提供该货物的技术培训和技术支持。5.投标方就所提供的货物必须在2小时内响应,24小时到达现场的维修服务。6投标方须提供一份易损易耗件清单,并具有长期提供货物易损耗零配件的能力。六、交货期限及交货地点交货期限:自合同签订之日起15个工作日内完成供货、安装。交货地点:甘肃省兰州市。
