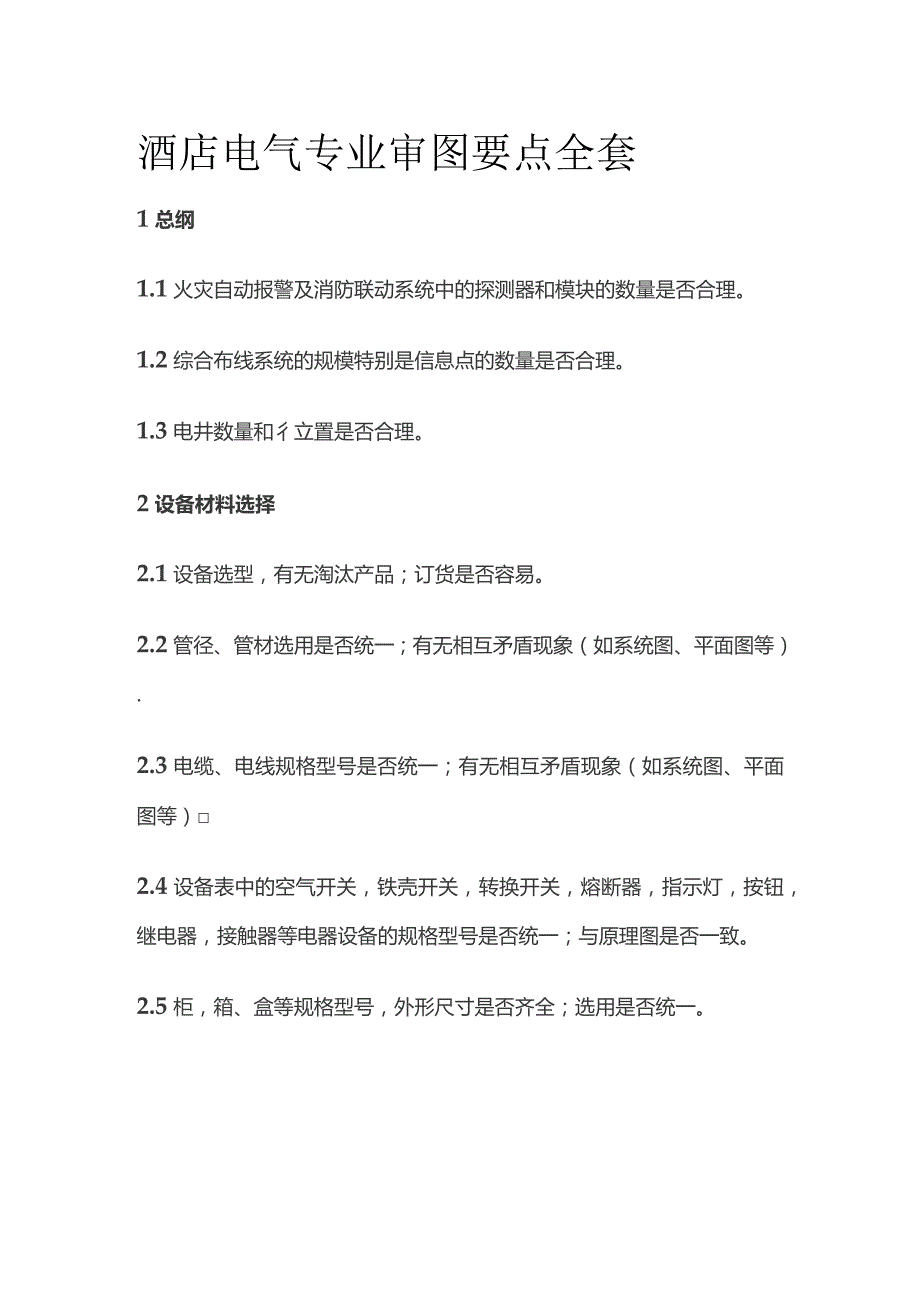

1、酒店电气专业审图要点全套1总纲1.1火灾自动报警及消防联动系统中的探测器和模块的数量是否合理。1.2综合布线系统的规模特别是信息点的数量是否合理。1.3电井数量和彳立置是否合理。2设备材料选择2.1设备选型，有无淘汰产品；订货是否容易。2.2管径、管材选用是否统一；有无相互矛盾现象（如系统图、平面图等）.2.3电缆、电线规格型号是否统一；有无相互矛盾现象（如系统图、平面图等）2.4设备表中的空气开关，铁壳开关，转换开关，熔断器，指示灯，按钮，继电器，接触器等电器设备的规格型号是否统一；与原理图是否一致。2.5柜，箱、盒等规格型号，外形尺寸是否齐全；选用是否统一。2.7灯具选用是否统一；规格品种

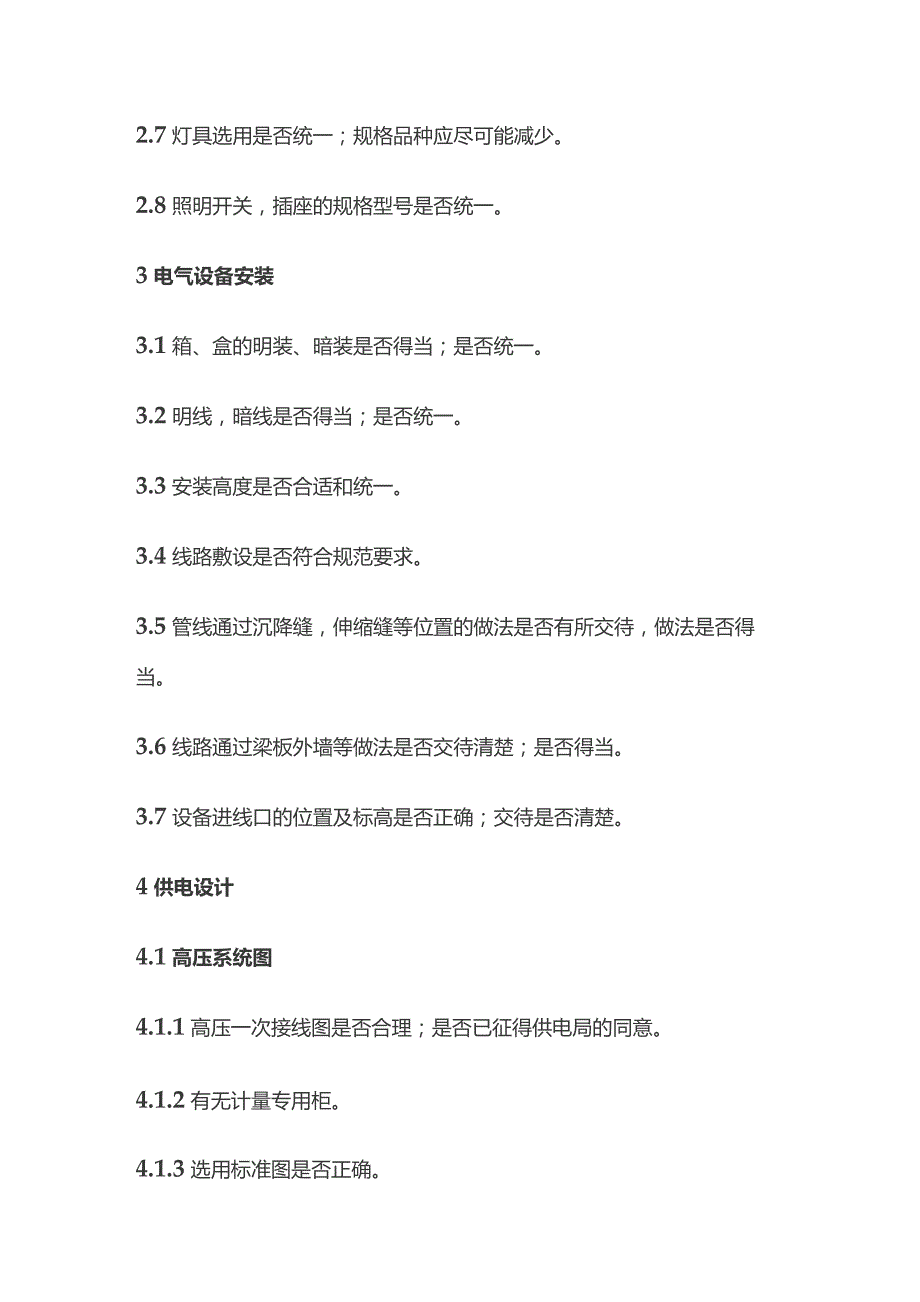

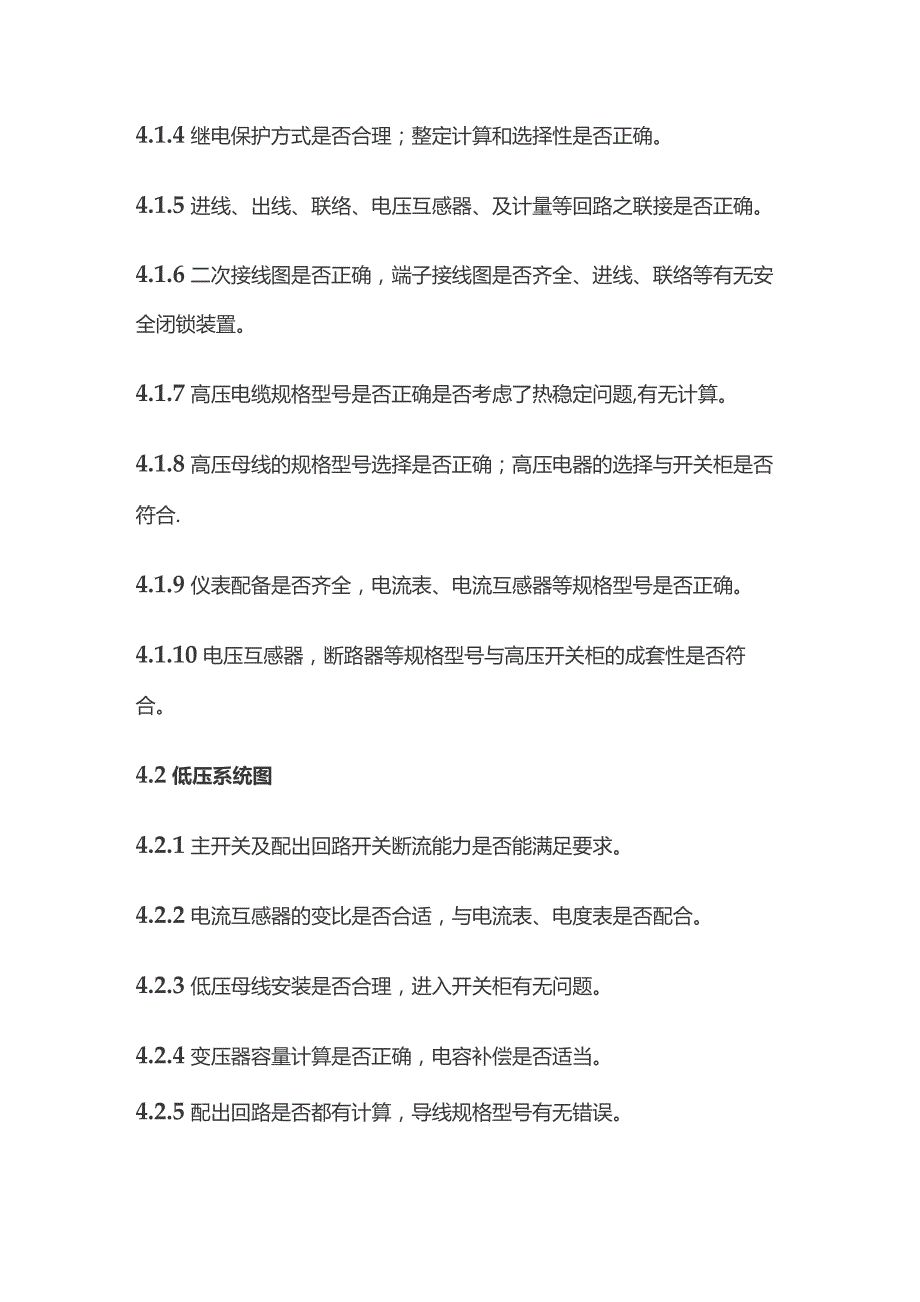

2、应尽可能减少。2.8照明开关，插座的规格型号是否统一。3电气设备安装3.1箱、盒的明装、暗装是否得当；是否统一。3.2明线，暗线是否得当；是否统一。3.3安装高度是否合适和统一。3.4线路敷设是否符合规范要求。3.5管线通过沉降缝，伸缩缝等位置的做法是否有所交待，做法是否得当。3.6线路通过梁板外墙等做法是否交待清楚；是否得当。3.7设备进线口的位置及标高是否正确；交待是否清楚。4供电设计4.1高压系统图4.1.1高压一次接线图是否合理；是否已征得供电局的同意。4.1.2有无计量专用柜。4.1.3选用标准图是否正确。4.1.4继电保护方式是否合理；整定计算和选择性是否正确。4.1.5进线、出线
3、、联络、电压互感器、及计量等回路之联接是否正确。4.1.6二次接线图是否正确，端子接线图是否齐全、进线、联络等有无安全闭锁装置。4.1.7高压电缆规格型号是否正确是否考虑了热稳定问题,有无计算。4.1.8高压母线的规格型号选择是否正确；高压电器的选择与开关柜是否符合.4.1.9仪表配备是否齐全，电流表、电流互感器等规格型号是否正确。4.1.10电压互感器，断路器等规格型号与高压开关柜的成套性是否符合。4.2低压系统图4.2.1主开关及配出回路开关断流能力是否能满足要求。4.2.2电流互感器的变比是否合适，与电流表、电度表是否配合。4.2.3低压母线安装是否合理，进入开关柜有无问题。4.2.4变
4、压器容量计算是否正确，电容补偿是否适当。4.2.5配出回路是否都有计算，导线规格型号有无错误。4.2.6保护开关的选择与导线的配合是否正确,上下级之间选择性如何。4.2.7保护和计量是否满足规范要求，及供电部门的规定。4.3事故电源系统图4.3.1发电机是否自动起动及自动切换。4.3.2发电机室的布置是否满足规范要求。4.3.3发电机室有无通风排烟设备，油箱的安装如何处理，是否满足要求；贮油量是否符合当地消防部门的要求；油库如何解决。4.3.4变电所消防报警以及灭火如何解决，有无气体灭火设施，是否满足规范要求。4.3.5地下室发电机的排烟如何解决，能否满足排烟、排风的要求。4.3.6发电机的噪
5、声，隔振如何解决，是否采取了措施。4.4设备选型4.4.1变压器的容量、台数是否合理，是否能满足使用要求。4.4.2变电所的位置是否合理，是否是负荷中心便于维护管理及安装，是否需要干式变压器，是否满足消防要求。4.4.3高压断路器，低压空气开关等断流能力是否满足要求。4.4.4高低压开关柜的选型是否合理。4.4.5静电电容器的容量是否满足要求，有无计算，补偿后功率因数是否满足规范要求。4.5设备布置图4.5.1设备布置间距是否符合规范要求，具体尺寸是否有误。4.5.2安装高度是否合适，是否满足规范要求。4.5.3变压器、开关柜等大型设备的安装做法是否合理,是否便于安装，利于维修。4.5.4地沟
6、做法是否满足规范要求。4.5.5变电所进出线路如何安装。4.5.6地沟与高压柜，低压柜的尺寸是否相符合。4.5.7低压母线的安装是否合理，规格型号是否注明。4.5.8静电电容器的安装是否合理，通风散热如何解决。4.5.9变电所是否设有通风换气或空调设备，能否满足要求。4.5.10变电所的面积是否满足使用要求，有无值班、休息室、厕所及上下水设备。5电力设计5.1总则5.1.1供配电方式是否合理，保证不出现故障，提高供电稳定性、安全性。5.1.2住宅项目中变压器之间应尽量采用环网式供电，楼宇单元之间采取n（派）接箱实现树干式连接。5.13合理确定低压柜的出线回路在非重要的相同性质（用途）和相邻区域
7、的小功率负荷尽量采用树干式供电。5.1.4需要系数、同时系数以及功率因数选择是否合理。5.2电力系统图5.2.1电力系统的保护是否正确，导线规格是否配合。5.2.2每一支路，每一段线（即由配电箱至配电箱一段）其导线规格及管径是否均已标注清楚。5.2.3大干线小开关及干线并接问题如何解决。5.2.4配电箱支路的开关，熔断器等规格容量是否均已标注清楚。5.2.5配电箱支路出线开关容量是否已标注清楚。5.2.6回路编号，管线规格是否已注明。5.2.7导线与管径配合是否正确。5.3控制原理图5.3.1控制原理图能否满足工艺要求，或使用要求，操作是否方便，自动控制是否可靠。5.3.2控制电源，控制元件，
8、控制仪表，是否合理可靠、接点数量及容量是否满足要求。5.3.3材料表是否齐全，规格型号是否确切。5.3.4控制箱选型是否合适，电器布置尺寸是否合适，箱体厚度与箱内设备是否适应。53.5有无工艺流程或控制要求图，或控制说明。5.3.6非标控制箱，配电箱，切换箱等加工图是否齐全，盘面布置是否合理，端子接线是否有误，加工说明是否详细。5.4电力平面图5.4.1电源引入的方向，位置是否合适，图上有无注明。5.4.2配电箱的位置是否合适，是否便于维修和操作。5.4.3电力配电系统是否考虑了生产工艺，防火分区等。5.4.4管线穿越楼板、墙及暗装配电箱等是否留洞，穿外墙时的防水是否解决。5.4.5控制线路在
9、平面图里是否已有表示、管线规格有无遗漏现象。5.4.6配电箱的型号、容量、编号、代号及安装高度等是否均已注明。5.4.7用电设备的编号、容量及安装高度是否均已注明。5.4.8单相负荷的三相分配是否平衡。5.4.9要不要降压起动，是否影响其他设备的运行。6照明设计6.1照明平面图6-1.1电源方向、位置是否合理，相数是否得当，图上是否已注明。6.1.2是否设有进线总开关，回路编号及导线规格是否均已注明。6.1.3架空进线高度是否能满足规范要求，电力、照明是否分开装表。6.1.4配电箱的位置是否合适，明装暗装是否得当，留调位置及大小是否已经提出要求。6.1.5各相负荷是否平衡，单路容量是否合适，每
10、支路灯头数量是否满足规范要求。6.1.6支路长度是否合适，电压降能否满足规范要求，有无计算。2.6.1.7导线根数是否有误，导线根数与管径配合是否合理。6.1.7管线的敷设方式是否合理,明配线及暗配线与结构形式是否相符。6.1.8事故照明是否满足要求，电源如何解决，灯头线、开关线是否有遗漏现象。6.1.9局部照明的安装高度，使用电压，导线截面等是否合理。6.1.10灯具的规格型号，安装方式，安装高度及灯泡数量是否标注清木木足O6.1.11非标灯具的安装详图是否齐全，有装修要求的灯具是否已有注明.6.1.12照度选择是否合适，有无计算，是否满足要求。6.2照明系统图6.2.1配电箱的型号、编号、
11、代号、容量是否标注清楚。6.2.2配电箱进线电缆的编号、代号、截面、管径，是否已标注清楚。6.2.3由配电箱至配电箱各段电缆或导线规格、管径是否已注明。6.2.4配电箱分支回路的开关（或溶断器）导线管径是否已标注清楚。6.2.5大截面电缆与DE6型开关的接线如何解决。6.2.6各级开关保护的选择性如何，是否满足要求。6.3事故照明6.3.1事故照明电源是否可靠，自动切换装置是否在末端。6.3.2走廊及疏散口是否设有疏散指示标志灯。6.3.3疏散灯的位置距离以及安装高度是否合适。6.3.4内装电池型灯具其照度是否满足要求。6.4照明控制6.4.1照明开关的位置是否恰当，开灯、关灯是否方便。6.4
12、.2走廊、楼梯是否是双控开关，控制线根数是否有误。6.4.3灯具的控制是分散还是集中控制，是否合理。6.4.4有无调光和变光要求，控制原理图是否合理。7防雷及接地7.1设计说明7.1.1防雷等级划分是否正确，图纸有无说明。7.1.2接地电阻要求值是多少，有无说明。7.1.3材料防腐，镀锌是否有所要求，有无说明。7.1.4导体（包括钢筋）连接是否采用焊接，有无说明。7.2接闪器7.2.1避雷带的材料，如为圆钢或扁钢规格是否合适。7.2.2避雷针的高度和支承安装是否可靠。7.2.3避雷带在女儿墙、檐口、屋脊上的安装是否可靠。7.2.4避雷带跨越沉降缝，伸缩缝等做法是否得当。7.2.5利用钢屋架及铁
13、皮屋等做接闪器是否可靠。7.2.6高出屋面的金属部份，如通风帽、旗杆、天线杆、灯杆、水箱、冷却塔是否与防雷装置做了可靠联接。7.2.7与节日彩灯并行时，避雷带的高度是否高于节日彩灯。7.3引下线7.3.1引下线的根数和距离是否满足规范要求。7.3.2利用柱子纵向主钢筋做引下线时,钢筋的连接是否满足规范要求,焊接长度是否有要求。7.3.3明敷引下线与其他并行金属管道如落水管，透气管等是否做了可靠连接。7.3.4明装引下线根部是否做了穿管保护。7.3.5明装或暗装引下线是否做了断线卡子，是否影响建筑外观。7.3.6利用柱子钢筋做引下线是否做了测试卡子，位置数量是否合理。7.3.7防侧向雷击是否做了
14、笼式避雷网措施。7.4接地装置7.4.1接地与接零是否已全盘考虑，进户线是否有重复接地。7.4.2程控电话，程控电梯，计算机房，消防中心，控制中心，音响中心等，是否需要独立接地系统，接地电阻是否满足要求。7.4.3在同一电气系统中是否有接零又接地的混杂现象。7.4.4灯具、开关设备、用电设备等外皮，安全保护接地是否可靠，接地连接是否满足要求。7.4.5所有管子、柜、箱、盒等电气设备之金属外壳是否都做了可靠接地。7.4.6有无防静电措施，是否可靠。7.4.7人工接地体的材料及规格是否满足要求，防腐处理是否可靠。7.4.8人工接地体的数量是否满足要求，高电阻率土壤如何处理，是否可靠。7.4.9附近
15、有无自然接地体，是否充分的进行了利用。7.4.10利用基础底板，梁等做接地体时主筋是否都采用了焊接。7.4.11外引钢筋的标高，部位是否合适；有无穿过防水层的现象，如何处理，是否可靠，有无说明。7.4.12大门口是否设有均压或绝缘措施。7.4.13接地体的埋入深度是否满足规范要求。8总图线路设计8.1电缆线路8.1.1电缆直埋敷设时，电缆的型号是否得当，进出建筑物及穿越道路或与其他交叉时是否有穿管保护。8.1.2电缆的敷设方式及敷设部位是否合理，是否便于施工、安装及维修。8.1.3电缆与动力、弱电、上下水、暖气、热力、煤气及工艺管道并行、交叉等处的处理是否能满足规范要求。8.1.4穿钢管敷设时是否设有电缆井，井间距离是否合适，钢管的防腐如何解决，说明中是否有要求。8.1.5穿多孔水泥管及石棉水泥管敷设时是否有坡度，电缆井是否设有积水坑。8.1.6电缆的弯曲半径是否满足规范要求。8.1.7电缆的规格型号与各单体图纸有无矛盾。8.1.8较长的线路有无电压降计算，是否满足要求。8.2室外
