1、筋上各种符号详细说明全套常见钢筋的分类1、按力学性能分：HPB235/HPB300一级光面钢筋，HRB335二级螺纹钢筋，HRB400三级螺纹钢筋和HRB500四级月牙肋和螺纹钢筋；2、按轧制外形分为：光圆钢筋和带肋螺纹钢筋；3、按钢筋直径大小分为：钢丝（3-5mm）细钢筋（610mm）中粗钢筋（1220mm）粗钢筋（大于20mm）。一般采用引出线的方法，具体有以下两种标注方法：1.标注钢筋的根数、直径和等级：3203:表示钢筋的根数:表示钢筋等级直径符号20:表示钢筋直径2.标注钢筋的等级、直径和相邻钢筋中心距：8200:表示钢筋等级直径符号8:表示钢筋直径:相等中心距符号200:相邻钢筋的

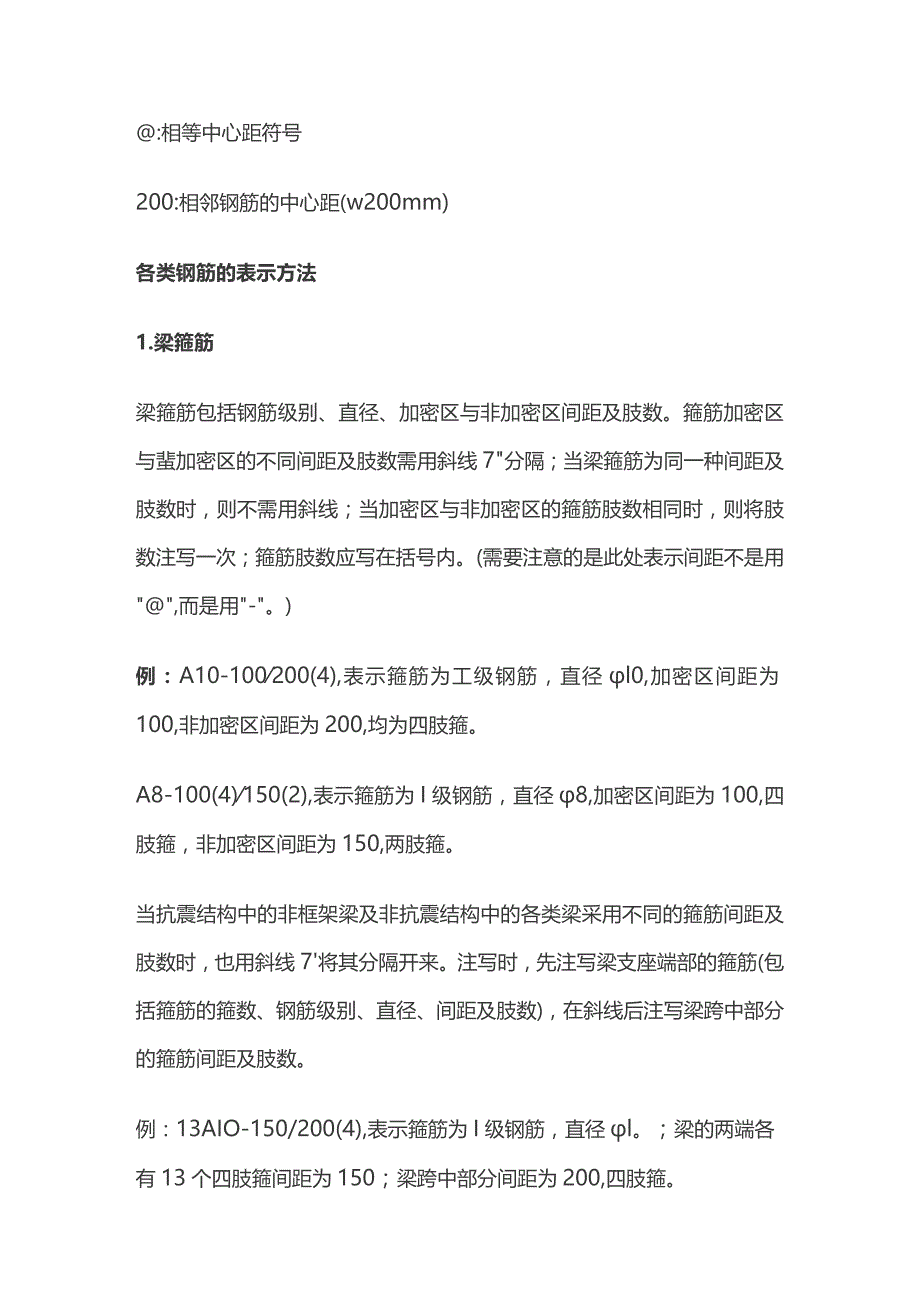

2、中心距(w200mm)各类钢筋的表示方法1.梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。箍筋加密区与蜚加密区的不同间距及肢数需用斜线7分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。(需要注意的是此处表示间距不是用,而是用-。)例：A10-100200(4),表示箍筋为工级钢筋，直径l0,加密区间距为100,非加密区间距为200,均为四肢箍。A8-100(4)150(2),表示箍筋为I级钢筋，直径8,加密区间距为100,四肢箍，非加密区间距为150,两肢箍。当抗震结构中的非框架梁及非抗震结构中的各类梁

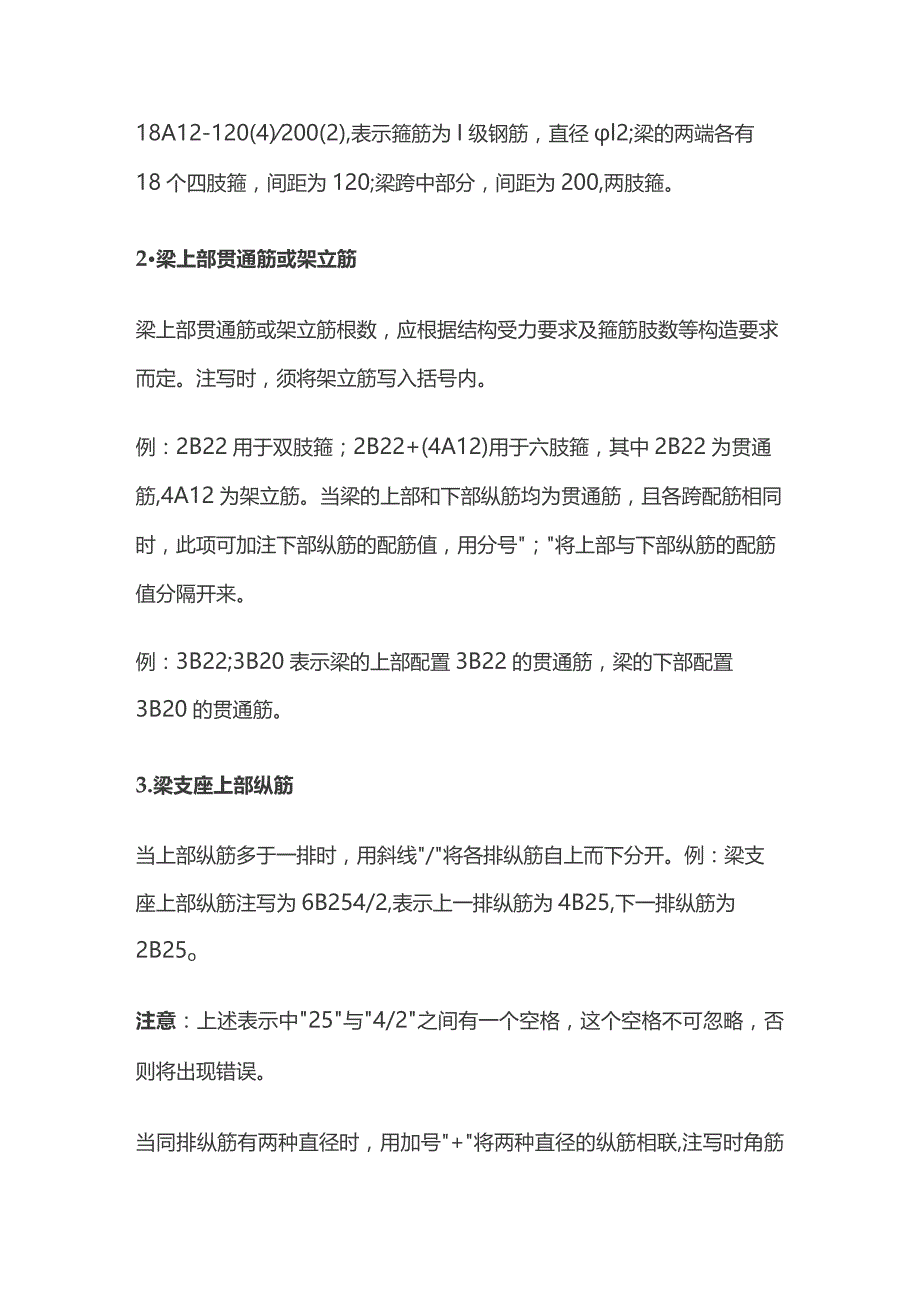

3、采用不同的箍筋间距及肢数时，也用斜线7将其分隔开来。注写时，先注写梁支座端部的箍筋(包括箍筋的箍数、钢筋级别、直径、间距及肢数)，在斜线后注写梁跨中部分的箍筋间距及肢数。例：13AIO-150/200(4),表示箍筋为I级钢筋，直径l。；梁的两端各有13个四肢箍间距为150；梁跨中部分间距为200,四肢箍。18A12-120(4)200(2),表示箍筋为I级钢筋，直径l2;梁的两端各有18个四肢箍，间距为120;梁跨中部分，间距为200,两肢箍。2梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。注写时，须将架立筋写入括号内。例：2B22用于双肢箍；2B
4、22+(4A12)用于六肢箍，其中2B22为贯通筋,4A12为架立筋。当梁的上部和下部纵筋均为贯通筋，且各跨配筋相同时，此项可加注下部纵筋的配筋值，用分号；将上部与下部纵筋的配筋值分隔开来。例：3B22;3B20表示梁的上部配置3B22的贯通筋，梁的下部配置3B20的贯通筋。3.梁支座上部纵筋当上部纵筋多于一排时，用斜线/将各排纵筋自上而下分开。例：梁支座上部纵筋注写为6B254/2,表示上一排纵筋为4B25,下一排纵筋为2B25o注意：上述表示中25与4/2之间有一个空格，这个空格不可忽略，否则将出现错误。当同排纵筋有两种直径时，用加号+将两种直径的纵筋相联,注写时角筋写在前面。例：梁支座上
5、部有四根纵筋，2B25放在角部，2B22放在中部，在梁支座上部应注写为2B25+2B22当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注.4.梁下部纵筋当下部纵筋多于一排时，用斜线/将各排纵筋自上而下分开。例：梁下部纵筋注写为6B252/4,则表示上一排纵筋为2B25,下一排纵筋为4B25,全部伸入支座。注意：上述表示中25与2/4之间有一个空格，这个空格不可忽略，否则将出现错误。当同排纵筋有两种直径时，用加号+将两种直径的纵筋相联，注写时角筋写在前面。当梁下部纵筋不全部伸入支座时，将梁下部纵筋减少的数量写在括号内。例：梁下部纵筋注写为6B252(-2)/4,则表示
6、上排纵筋为2B25,且不伸入；。一排纵筋为4B25,全部伸入支座。梁下部纵筋注写为2B25+3B22(-2)5B25,则表示上排纵筋为2B25和3B22,其中2B22不伸入支座；下一排纵筋为5B25,全部伸入支座。5.侧面纵向构造钢筋或侧面抗扭纵筋当梁某跨侧面布有抗扭纵筋时，须在该跨的适当位置标注抗扭纵筋的总配筋值，并在其前面加*号。例：在梁下部纵筋处另注写有*6B18时，则表示该跨梁两侧各有3B18的抗扭纵筋。梁编号由梁类型代号、序号、跨数及有无悬挑代号组成，应符合下表的规定。梁类型代号注：(XXA)为一端有悬挑，(XXB)为两端有悬挑，悬挑不计入跨数。例：KL7(5A)表示第7号框架梁，5
7、跨，一端有悬挑；1.9(7B)表示第9号非框架梁，7跨，两端有悬挑。AKL5-4(l)400xl50第5-4号暗框梁，跨数为1,梁宽400,高150括号内如果是(2A)即2跨，一端悬挑如果是（2B）即2跨，两端悬挑钢筋种类常用热轧钢筋按强度级别分为HPB235,HRB335、HRB400、HBB500四级。钢筋混凝土结构中所用钢筋有热轧钢筋、余热处理钢筋、钢绞线、冷轧带肋钢筋、冷拉钢筋、冷拔钢丝、冷轧扭钢筋等。热轧钢筋是经热轧成型并自然冷却的成品钢筋，分为热轧光圆钢筋与热轧带肋钢筋。热轧光圆钢筋为HPB235级钢筋；热轧带肋钢筋有月牙肋钢筋和等高肋钢筋，月牙肋钢筋为HBB335、HRB400级
8、钢筋；等高肋钢筋为HBB500级钢筋。在钢筋磅结构中，轴心受拉和小偏心受拉构件的钢筋抗拉强度设计值大于300Nmm2时，仍应枝300nmm2取用。答案补充：下面加了一横的钢筋符号表示HRB335钢筋，即二级钢（低合金螺纹钢）加了一横又多了一竖又表示HRB400钢筋，即三级钢（低合金螺纹钢）答案补充中一样的字符表示的HPB235钢筋即一级钢筋，平常说的圆钢，屈服点为235mpa中一样的字符下边带一横是HRB335钢筋，即二级钢筋，螺纹钢屈服点为335mpa中间两竖下边有一横是HRB400RRB400钢筋，即三级钢筋，高强钢筋，屈服点为400mpao下面加了一横的钢筋符号表示HRB335钢筋，即二
9、级钢（低合金螺纹钢）加了一横又多了一竖又表示HRB400钢筋，即三级钢（低合金螺纹钢）下面加了一横的钢筋符号表示二级钢，加了一横又多了一竖又表示三级近年来，随着科技的高速发展，在建筑钢材应用中节能、环保、高质量、高性能等要求被反复提出。高强钢筋（屈服强度大于400MPa的钢筋）因具有强度高、安全性好、综合性能优良、节能环保、使用寿命长等优点被全面推广，按照十二五规划高强钢筋的生产比例达到80%以上的要求，目前HRB400E钢筋已被大量使用，而在促进建筑钢材升级换代和推进钢材减量化的要求中，作为HRB400E钢筋的升级款HRB500E钢筋在强度、延展性、耐高温、低温、抗震性等性能方面较400E均有很大提高，逐渐成为市场的研发和推广重点。
