《钢筋混凝土用635MPa级热轧带肋钢筋.docx》由会员分享，可在线阅读，更多相关《钢筋混凝土用635MPa级热轧带肋钢筋.docx（11页珍藏版）》请在第壹文秘上搜索。

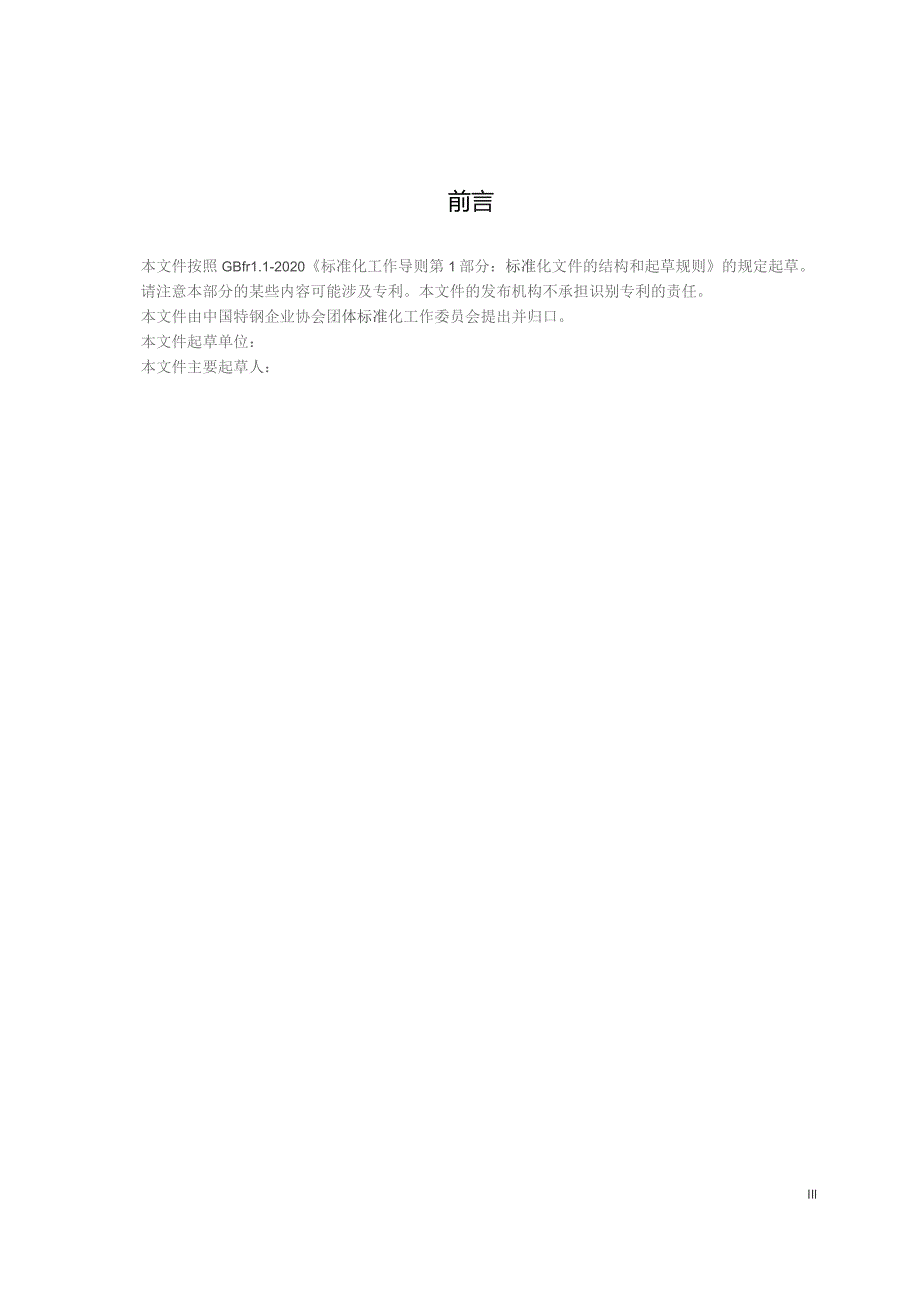

1、ICS77.140.60CCSH44团体标准T/SSEAXXXXXXXX钢筋混凝土用635MPa级热轧带肋钢筋XXXX-XX-XX 实施Steelforthereinforcementofconcrete635MPagradehotrolledribbedbarsXXXX-XX-XX发布中国特钢企业协会发布版权保护文件版权所有归属于该标准的发布机构。除非有其他规定，否则未经许可，此发行物及其章节不得以其他形式或任何手段进行复制、再版或使用，包括电子版，影印件，或发布在互联网及内部网络等。使用许可可于发布机构获取。前言本文件按照GBfr1.1-2020标准化工作导则第1部分：标准化文件的结构和起
2、草规则的规定起草。请注意本部分的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国特钢企业协会团体标准化工作委员会提出并归口。本文件起草单位：本文件主要起草人：IIl钢筋混凝土用635MPa级热轧带肋钢筋1范围本文件规定了钢筋混凝土用635MPa级普通热轧带肋钢筋的牌号、订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书。本文件适用于钢筋混凝土用635MPa级普通热轧带肋钢筋（简称钢筋）。2规范性引用文件f列文件中的内容通过文中的规范性引用而成为本文件必不可少的条款。其中，注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，
3、其最新版本（包括所有的修改单）适用于本文件。GB/T222钢的成品化学成分允许偏差GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅铮酸盐分光光度法GB/T223.11钢铁及合金格含量的测定可视滴定或电位滴定法GB/T 223.12GB/T 223.14GB/T 223.19GB/T 223.23GB/T 223.26GB/T 223.37GB/T 223.40GB/T 223.59GB/T 223.63GB/T 223.84GB/T 223.85GB/T 223.86钢铁及合金化学分析方法碳酸钠分离二苯碳酰二讲光度法测定常量钢铁及合金化学分析方法B试剂萃取光度法测定帆含量钢铁及合金化学分析
4、方法新亚铜灵-三氯甲烷萃取光度法测定铜量钢铁及合金 钢铁及合金 钢铁及合金 钢铁及合金 钢铁及合金镖含量的测定 郁含量的测定 氮含量的测定 能含量的测定 磷含量的测定丁二酮折分光光度法硫氟酸盐分光光度法蒸馆分离靛酚蓝分光光度法氯磺酚S分光光度法还磷钳蓝分光光度法和锦磷铮蓝分光光度法钢铁及合金化学分析方法 高碘酸钠（钾）光度法测定锌量 钢铁及合金钛含量的测定二安替比林甲烷分光光度法 钢铁及合金硫含量的测定感应炉燃烧后红外吸收法 钢铁及合金总碳含量的测定感应炉燃烧后红外吸收法GB/T1499.2-2018钢筋混凝土用钢第2部分：热轧带肋钢筋GB/T2101型钢验收、包装、标志及质量证明书的一般规定
5、GB/T4336球素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法）GB/T8170数值修约规则与极限数值的表示和判定GB/T13298金属显微组织检验方法GB/T17505钢及钢产品交货一般技术要求GB/T20066钢和铁化学成分测定用试样的取样和制样方法GB/T20123钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）GB/T20124钢铁氮含量的测定惰性气体熔融热导法（常规方法）GB/T20125低合金钢多元素的测定电感耦合等离子体发射光谱法GB/T28900钢筋混凝土用钢材试验方法JGJ18钢筋焊接及验收规程JGJ107钢筋机械连接技术规程T/SSEAXXXX-
6、XXXX3术语和定义GB/T1499.2中的术语和定义适用于本文件。4牌号钢筋牌号的构成及其含义见表L表I钢筋牌号的构成及含义类别牌号牌号构成英文字母含义普通热轧钢筋HRB635由HRB+屈服强度特征值构成HRB-热轧带肋钢筋的英文（HotrolledRibbedBars）缩写。E地震的英文（Earthquake）首位字母。HRB635E由HRB+屈服强度特征值+E构成5订货内容按本文件订货的合同或订单应包括以下内容：a）本文件编号；b）产品名称:c）钢筋牌号；d）钢筋公称直径、长度及重量（或数量）；e）特殊要求。6尺寸、外形、重量6.1公称直径范围钢筋公称直径范围为6mm-32mm。6.2尺
7、寸、外形、重量及允许偏差钢筋的尺寸、外形、重量及允许偏差应符合GB1499.2的规定。6.3表面形状及尺寸允许偏差6.3.1钢筋的表面形状及尺寸允许偏差应符合GB/T1499.2的规定。6.3.2钢筋实际重量与理论重量的偏差符合表2规定时，钢筋内径偏差不作交货条件。6.3.3不带纵肋的月牙肋钢筋，其内径尺寸可按GB1499.22018表3的规定作适当调整，但重量允许偏差仍应符合表2的规定。6.4长度及允许偏差钢筋按定尺交货时的长度允许偏差为:mm,按照定尺长度交货时应在合同中注明。钢筋可以盘卷交货，每盘应是一条钢筋，允许每批有5%的盘数（不足两盘时可有两盘）由两条钢筋组成。盘重由供需双方协商确
8、定。6.5弯曲度和端部直条钢筋的弯曲度应不影响正常使用，每米弯曲度不大于4mm,总弯曲度不大于钢筋总长度的0.4%。钢筋的端部应剪切正直，局部变形应不影响使用。6.6重量及允许偏差6.6.1钢筋可按理论重量交货，也可按实际重量交货。按理论重量交货时，理论重量为钢筋长度乘以GB1499.22018中表2中钢筋的每米理论重量。6.6.2钢筋实际重量与理论重量的允许偏差应符合表2的规定。表2钢筋实际重量与理论重量允许偏差公称直径/lTInI实际重量与理论熏量的偏差/%6126.014205.022324.07技术要求7.1冶炼方法钢应采用转炉或电炉治炼，必要时可采用炉外精炼。7.2牌号和化学成分7.
9、2.1钢筋牌号及化学成分和碳当量(熔炼分析)应符合表3的规定，根据需要，钢中还可加入V、Nb,Ti等元素。表3钢筋牌号及化学成分和碳当量(熔炼分析)牌号化学成分(质量分数)/%Ceq%,不大于CSiMnPS不大于HRB6350.280.801.600.0350.0350.5HRB635E0.280.801.600.03500350.5S7.2.2碳当量Ceq(%)值可按式(D计算；Ceq=C+Mn6+(Cr+V+Mo)/5+(Cu+Ni)/15(1)7.2.3钢的氮含量不应大于0.012%。供方如能保证可不作分析，钢中如有足够数量的氮结合元素，含氮量的限制可适当放宽。7.2.4钢筋的成品化学成
10、分允许偏差应符合GBfT222的规定，碳当量Ceq的允许偏差为+0.03%。7.3交货型式钢筋通常按直条交货，直径不大于16mm的钢筋也可按盘卷交货。T/SSEAXXXX-XXXX7.4力学性能7.4.1钢筋的下屈服强度&l、抗拉强度Rm、最大力总延伸率A等力学性能特征值应符合表4的规定。表4所列各力学性能特征值，除o/Rc1.可作为交货检验的最大保证值外，其他力学特征值可作为交货检验的最小保证值。表4力学性能间号下屈服强度RMPa抗拉强度Rw,/MPa断后伸长率最大力总延伸率A,t%RomIRaeLC凡.不小于不大于HRB635635795157.5一HRB635E635795159.012
11、5130注，Qm为钢筋实测抗拉强度:Rm为钢筋实测下屈服强度。7.4.2对于没有明显屈服强度的钢筋，下屈服特征值RCL应采用规定塑性延伸强度Rpo.2。7.4.3伸长率类型可从A或AE中选定，但仲裁检验时应采用Ag,。7.5工艺性能7.5.1弯曲性能钢筋应进行弯曲试验，按表5规定弯曲压头直径弯曲180。后，钢筋受弯曲部位表面不得产生裂纹。表5弯曲压头直径单位为亳米牌号公称直径d弯曲压头直径HRB6356256J28327dHRB635E6256d28327d7.5.2反向弯曲性能7.5.2.1对牌号带E的钢筋应进行反向弯曲试验。经反向弯曲试验后，钢筋受弯曲部分表面不得产生裂纹。7.5.2.2根
12、据需方要求，其他牌号钢筋也可进行反向弯曲试验。7.5.2.3可用反向弯曲试验代替弯曲试验。7.5.2.4反向弯曲试验的弯曲压头直径比弯曲试验相应增加一个钢筋公称直径。7.6疲劳性能根据需方需求，可进行疲劳性能试验。疲劳试验应符合GB/T28900的规定。7.7连接性能7.7.1钢筋的焊接、机械连接工艺及接头的质量检验与验收应符合JGJI8、JGJlO7等相关标准的规定。7.7.2钢筋推荐采用机械连接的方式进行连接。7.8金相组织钢筋的金相组织应符合GB/T1499.22018中7.9的规定。7.9表面质量7.9.1钢筋应无有害的表面缺陷。7.9.2当经钢丝刷刷过的试样的重量、尺寸、横截面积和力
13、学性能不低于本文件第6章、第7章要求时，锈皮、表面不平整或氧化铁皮不应作为拒收的理由。7.9.3除7.9.2条规定的缺陷以外的表面缺陷的试样不符合拉伸性能或工艺性能要求时，则认为这些缺陷是有害的。8试验方法8.1检验项目8.1.1每批钢筋的检验项目、取样方法和试验方法应符合表6的规定。表6检验项目、取样方法和试验方法序号检验项目取样数量个取样方法试验方法I化学成分01GBfT2()066GBZT223.5、GBZT223.11、GB223.12、GB/T223.14、GB/T223.19、GB/T223.23、GB/T223.26、GBZT223.37、GBZT223.40、GB223.59、
14、GB/T223.63、GB/T223.84、GB/T223.85、GB/T223.86、GBZT4336、GBZT20123、GB20124、GB/T201252拉伸2不同根钢筋切取GB/T28900和8.23弯曲2不同根钢筋切取GB/T28900和8.24反向弯曲1任一根钢筋切取GBZT28900和8.25尺寸逐根836表面逐根目视7重量偏差8.48金相组织2不同根钢筋切取GB/T13298和7.8a化学成分的试验方法优先采用GB4336,对化学分析结果有争议时，仲裁试验应按第2章中规定的GB/T223相关部分进行。8.1.2疲劳性能、连接性能型式检验取样方法和试验方法应符合GBfT1499.2的规定。8.2拉伸、弯曲、反向弯曲试验钢筋的拉伸、弯曲、反向弯曲试验应符合GB/T1499.2的规定。T/SSEAXXXX-XXXX8.3尺寸测量钢筋的尺寸测量应符合GB/T1499.2的规定。8.4重量偏差的测量8.4.1测量钢筋重量偏差时，试样应从不同根钢筋上截取，数量不少于5支，每支试样长度不小于500mmo长度应逐支测量，应精确到
