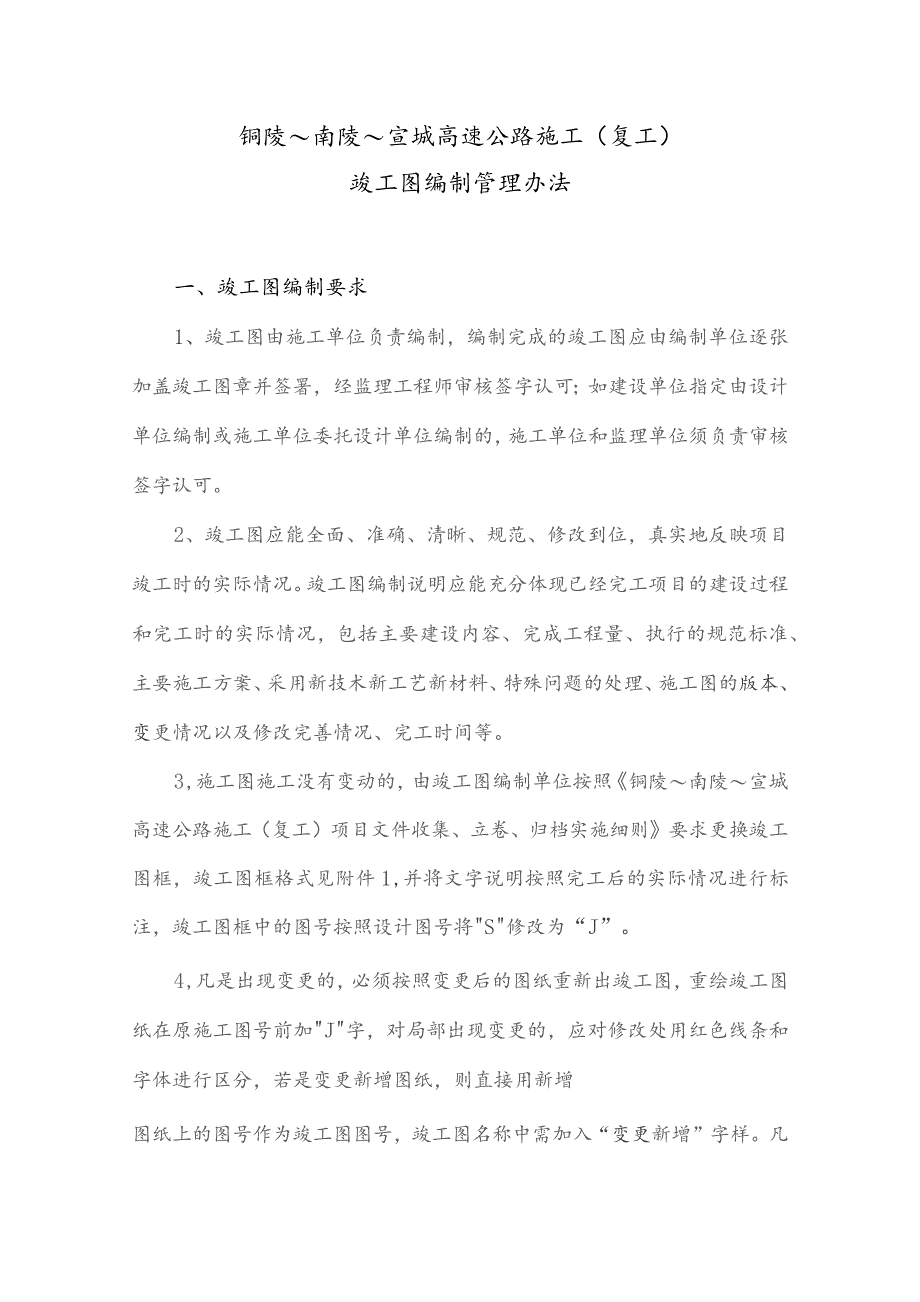

1、铜陵南陵宣城高速公路施工（复工）竣工图编制管理办法一、竣工图编制要求1、竣工图由施工单位负责编制，编制完成的竣工图应由编制单位逐张加盖竣工图章并签署，经监理工程师审核签字认可；如建设单位指定由设计单位编制或施工单位委托设计单位编制的，施工单位和监理单位须负责审核签字认可。2、竣工图应能全面、准确、清晰、规范、修改到位，真实地反映项目竣工时的实际情况。竣工图编制说明应能充分体现已经完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用新技术新工艺新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。3,施工图施工没有变动的，由

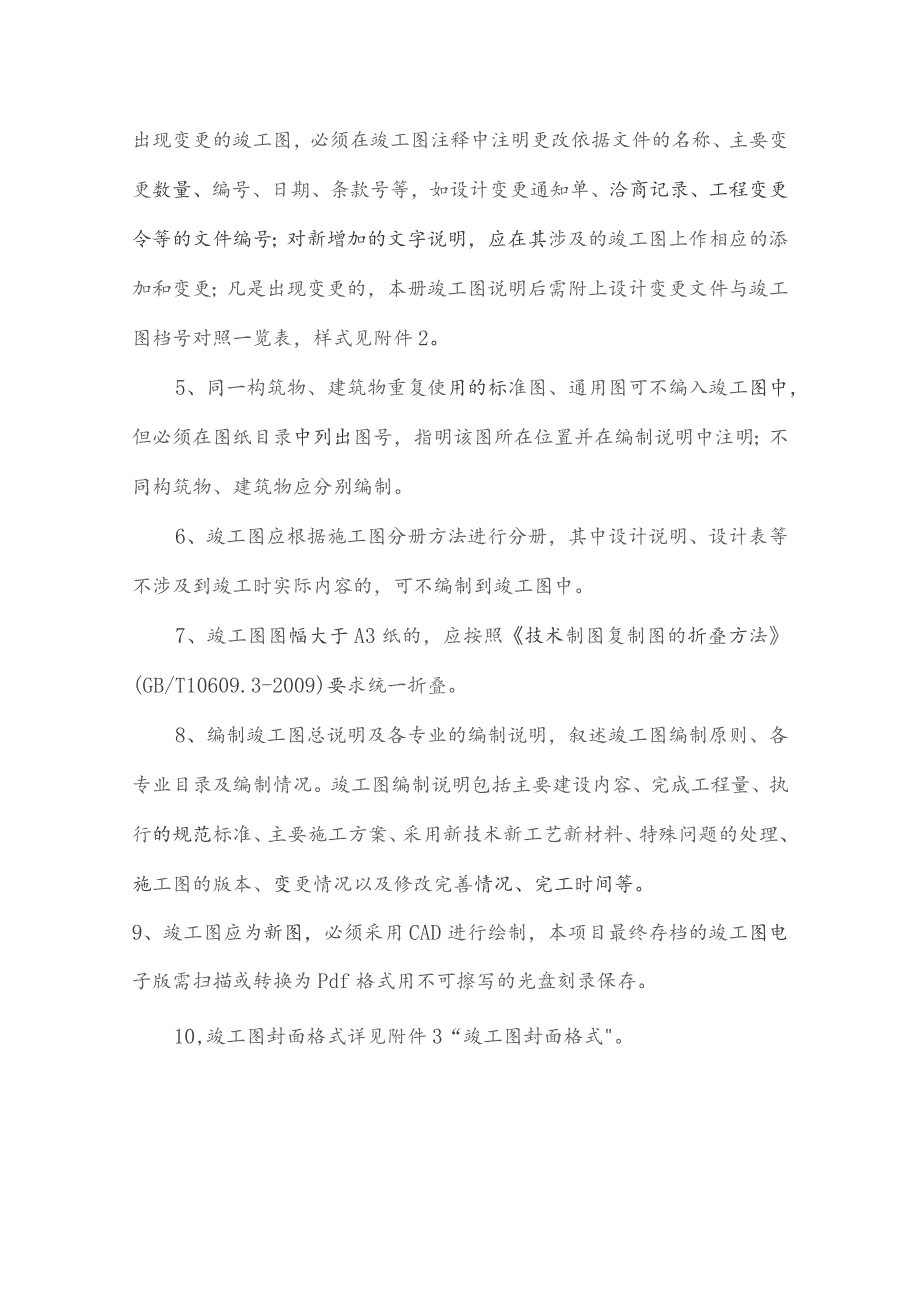

2、竣工图编制单位按照铜陵南陵宣城高速公路施工（复工）项目文件收集、立卷、归档实施细则要求更换竣工图框，竣工图框格式见附件1,并将文字说明按照完工后的实际情况进行标注，竣工图框中的图号按照设计图号将S修改为“J”。4,凡是出现变更的，必须按照变更后的图纸重新出竣工图，重绘竣工图纸在原施工图号前加J字，对局部出现变更的，应对修改处用红色线条和字体进行区分，若是变更新增图纸，则直接用新增图纸上的图号作为竣工图图号，竣工图名称中需加入“变更新增”字样。凡出现变更的竣工图，必须在竣工图注释中注明更改依据文件的名称、主要变更数量、编号、日期、条款号等，如设计变更通知单、洽商记录、工程变更令等的文件编号；对新
3、增加的文字说明，应在其涉及的竣工图上作相应的添加和变更；凡是出现变更的，本册竣工图说明后需附上设计变更文件与竣工图档号对照一览表，样式见附件2。5、同一构筑物、建筑物重复使用的标准图、通用图可不编入竣工图中，但必须在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制。6、竣工图应根据施工图分册方法进行分册，其中设计说明、设计表等不涉及到竣工时实际内容的，可不编制到竣工图中。7、竣工图图幅大于A3纸的，应按照技术制图复制图的折叠方法(GB/T10609.3-2009)要求统一折叠。8、编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。

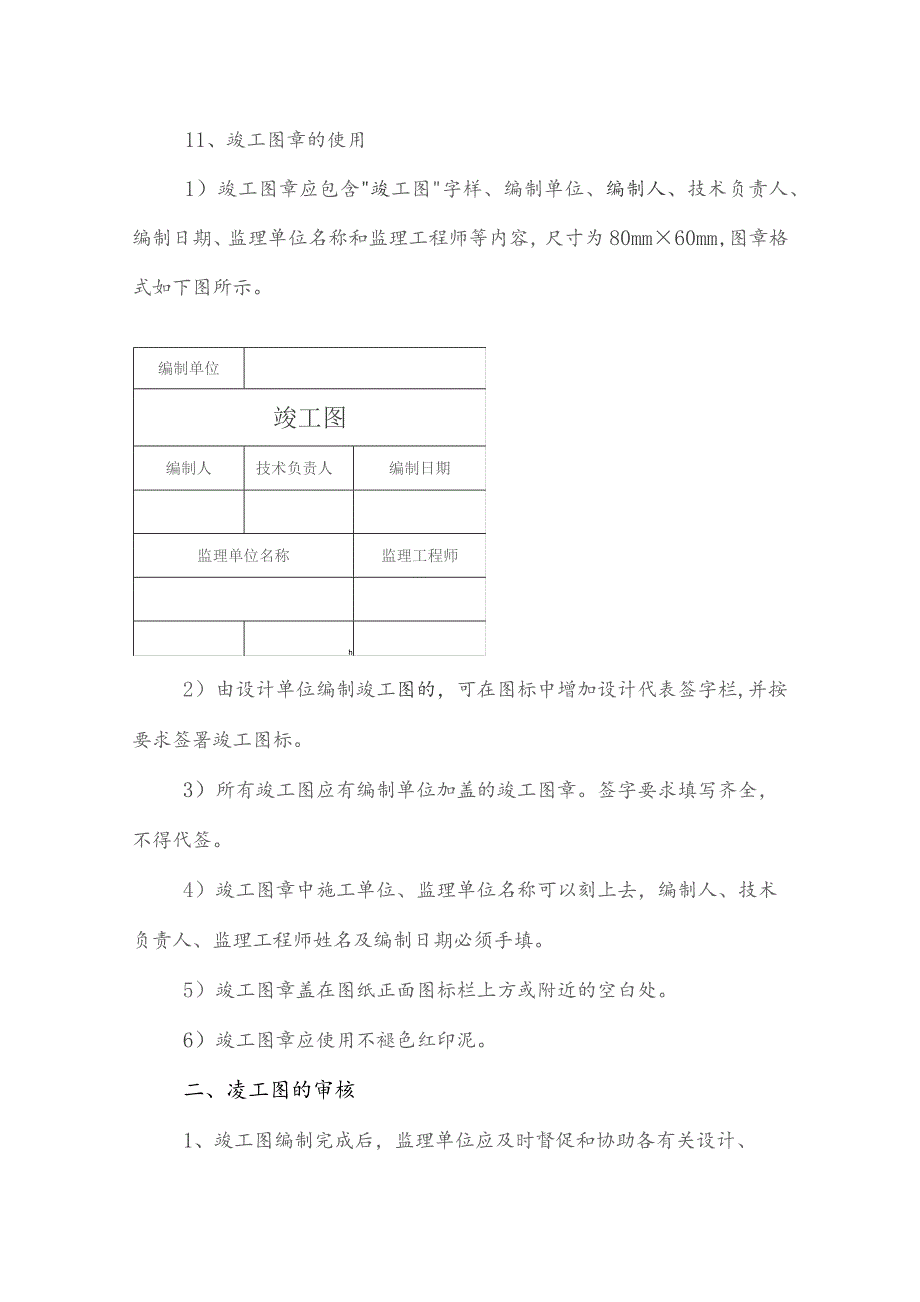

4、竣工图编制说明包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用新技术新工艺新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。9、竣工图应为新图，必须采用CAD进行绘制，本项目最终存档的竣工图电子版需扫描或转换为Pdf格式用不可擦写的光盘刻录保存。10,竣工图封面格式详见附件3“竣工图封面格式。11、竣工图章的使用1）竣工图章应包含竣工图字样、编制单位、编制人、技术负责人、编制日期、监理单位名称和监理工程师等内容，尺寸为80mm60mm,图章格式如下图所示。编制单位竣工图编制人技术负责人编制日期监理单位名称监理工程师h2）由设计单位编制竣工图的，可在图标
5、中增加设计代表签字栏,并按要求签署竣工图标。3）所有竣工图应有编制单位加盖的竣工图章。签字要求填写齐全，不得代签。4）竣工图章中施工单位、监理单位名称可以刻上去，编制人、技术负责人、监理工程师姓名及编制日期必须手填。5）竣工图章盖在图纸正面图标栏上方或附近的空白处。6）竣工图章应使用不褪色红印泥。二、凌工图的审核1、竣工图编制完成后，监理单位应及时督促和协助各有关设计、施工单位负责检查其竣工图编制情况，发现不准确或短缺时要及时进行修改和补齐。2、竣工内容应与施工图设计、设计变更、洽商、材料变更、施工及质检记录相符合。3,竣工图按单位工程或分项工程编制，配有详细编制说明和目录；并编制设计变更文件
6、与竣工图档号对照一览表，其样式详见附表2“设计变更文件与竣工图档号对照一览表。4、一张更改通知单涉及多图的，如果图纸不在同一卷册中，应将复制件附在有关卷册中，或在备考表中说明原件在何处。三、竣工图的装订竣工图（蓝图及成册图纸除外）按照三孔一线方式进行装订。装订前，应去除塑胶、塑封、塑模、胶圈等易老化腐蚀纸张的封面或装订材料。成册的竣工图可不装订，但必须将案卷封面、卷内目录、卷内备考表一一附上，且每份需加盖档号章，档号章内容包括该份图纸所在案卷的档号和本案卷中所在页次（档号章式样见附件4）。四、竣工图的套数本项目竣工图要求一式四套，其中原件一套，复制件三套，电子版二套，电子版竣工图采用不可擦写的
7、光盘进行保存。附件1：竣工图框格式（参考此图，修改项目名称及标段名称即可）U函LJ*=*tN斤工IRMVM”*X-WM- -Y春g注:此图为A3幅面的缩图，正式编写时按A3规格执行。竣工图框内所有字体均采用仿宋_GB2312烹体并加粗，大小为小四号字（Cad中设为4”），其中设计、施工单位名称字体大小为五号字（Cad中设为“3”），单位名称字数若多时，字体大小可根据图框适当调整。具体可见Cad版本样式。附件2：设计变更文件与竣工图档号对照一览表格式设计变更文件与竣工图档号对照一览表合同号：单位名称：起止桩号:序号变更内容变更依据文件文号所在案卷号对应竣工图号所在案卷号附件3：竣工图封面格式铜陵南陵宣城高速公路施工（复工）XX竣工图(K+K+)第合同段第册共册设计单位:施工单位:监理单位:建设单位:编制日期:注：此图为A3幅面的缩图，正式编写时按A3规格执行。加粗初号字，其余内容采用楷体加粗二号字。铜陵南陵宣城高速公路施工（复工）XX竣工图”采用楷体HEwM，e#2世三
