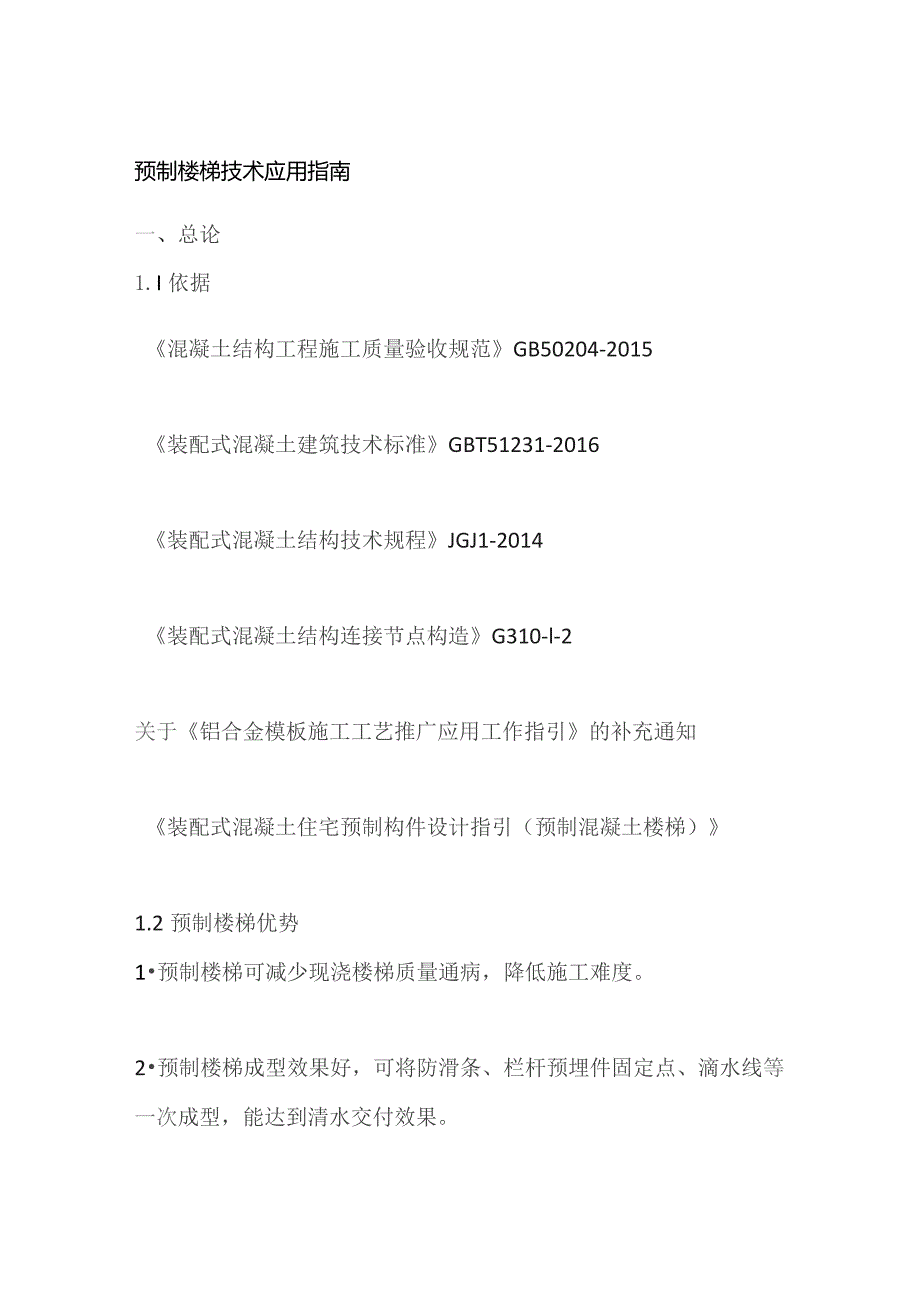

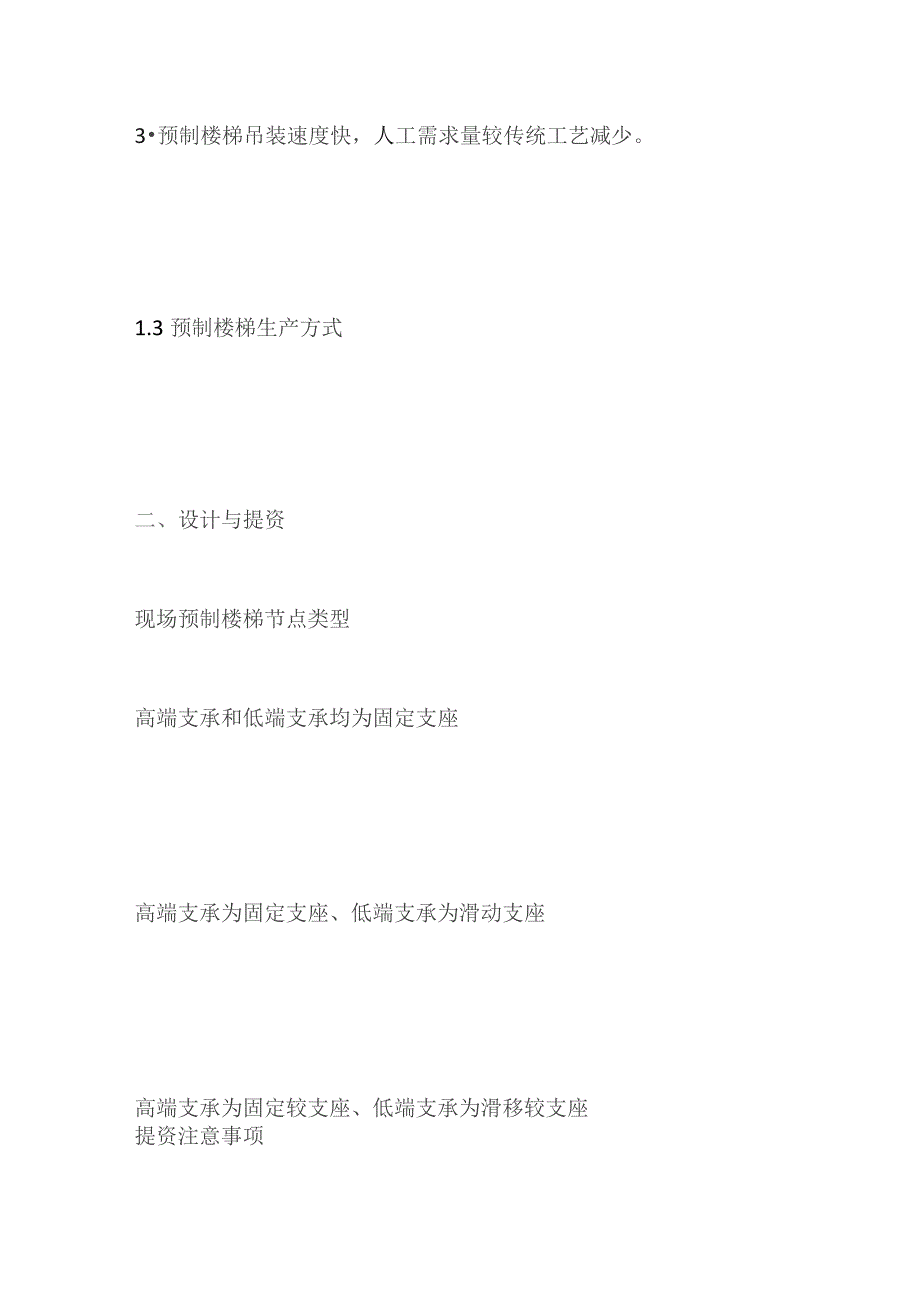

1、预制楼梯技术应用指南一、总论1.I依据混凝土结构工程施工质量验收规范GB50204-2015装配式混凝土建筑技术标准GBT51231-2016装配式混凝土结构技术规程JGJ1-2014装配式混凝土结构连接节点构造G310-l-2关于铝合金模板施工工艺推广应用工作指引的补充通知装配式混凝土住宅预制构件设计指引（预制混凝土楼梯）1.2预制楼梯优势1预制楼梯可减少现浇楼梯质量通病，降低施工难度。2预制楼梯成型效果好，可将防滑条、栏杆预埋件固定点、滴水线等一次成型，能达到清水交付效果。3预制楼梯吊装速度快，人工需求量较传统工艺减少。1.3预制楼梯生产方式二、设计与提资现场预制楼梯节点类型高端支承和低端

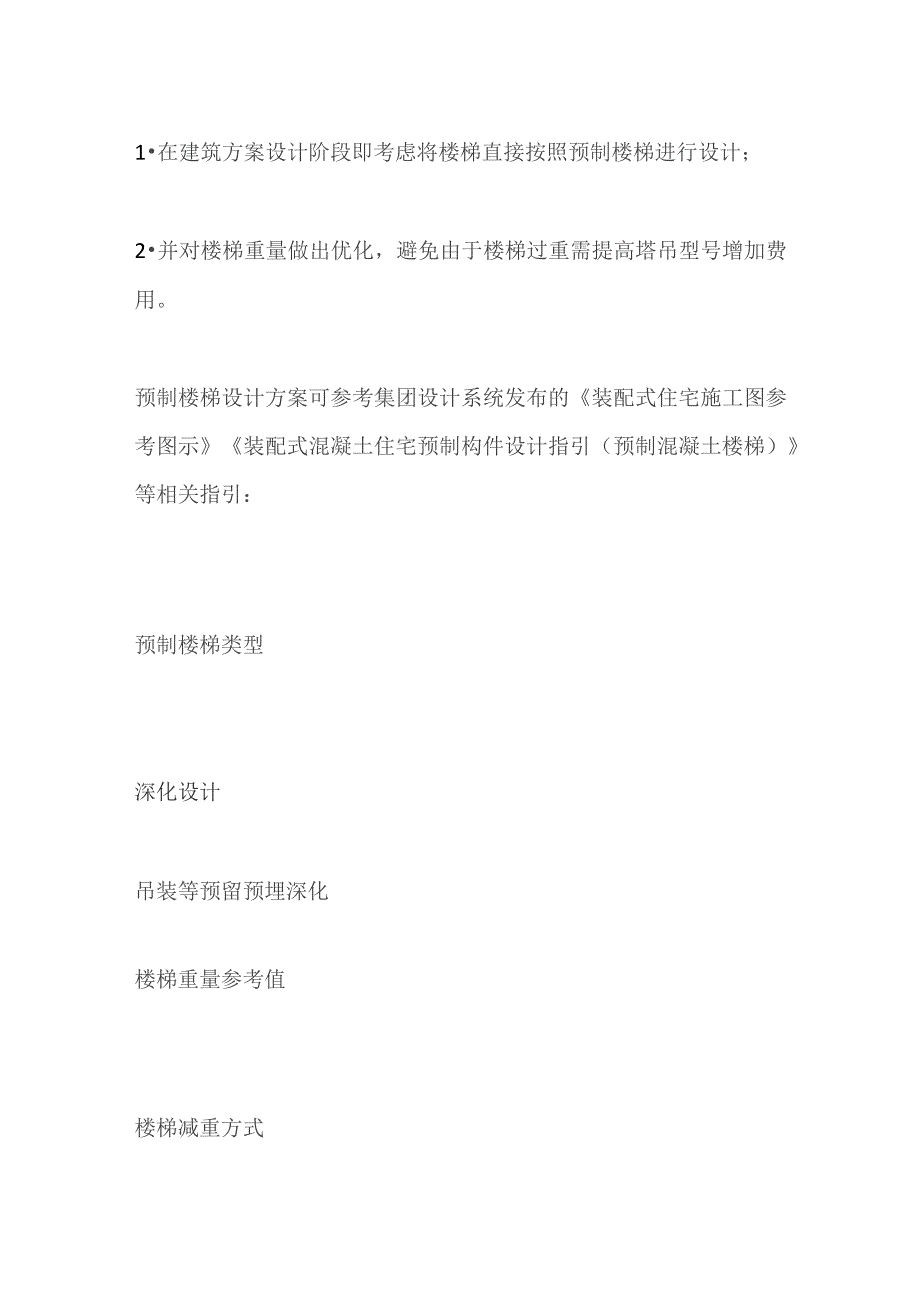

2、支承均为固定支座高端支承为固定支座、低端支承为滑动支座高端支承为固定较支座、低端支承为滑移较支座提资注意事项1在建筑方案设计阶段即考虑将楼梯直接按照预制楼梯进行设计；2并对楼梯重量做出优化，避免由于楼梯过重需提高塔吊型号增加费用。预制楼梯设计方案可参考集团设计系统发布的装配式住宅施工图参考图示装配式混凝土住宅预制构件设计指引（预制混凝土楼梯）等相关指引：预制楼梯类型深化设计吊装等预留预埋深化楼梯重量参考值楼梯减重方式三、现场预制要点场地布置(1)预制楼梯现场生产场地分为生产区和堆放区，且均在塔吊起重量覆盖范围内，宜毗邻钢筋加工棚布置。(2)预制场地选址应考虑与地库施工等工序的结合，可分不同阶段
3、进行布置。(3)生产区与堆放区地面宜采用100厚C20碎刚性地面或设置在经过验算加固处理的地下室顶板面。(4)场地面积应根据楼栋每层楼梯数量、每栋楼模具套数、满足施工进度的所需构件存量综合考虑后确定。(5)构件生产区及堆放区应做好施工围闭并设置好标识。塔吊选择起吊重量=起吊构件自重+吊索吊具重量+吊装架重量塔吊高度=建筑物高度+安全生产高度+索具高度模具选型根据设计单位审核批准的深化设计图纸，委托具有相应专业资质及经验的公司进行定型钢制模具的设计、加工，模具刚度、强度、稳定性、精度符合要求，应有质量证明书或检验报告。模具验收模具进场前需经过项目部、监理单位、设计单位、施工单位联合进行验收，对模
4、具尺寸、预埋件固定方式、位置等相关内容进行验收，合格后方可使用。生产计划及流程(1)生产计划影响因素：构件生产及脱模时间约1.5-2天每跑，铝模标准工期5天/层，每层楼梯梯段数，模具套数，最少库存量；(2)根据项目工期节点倒排生产时间，模拟PC构件的生产，若按照拟定的模具数量进行生产，为了满足现场施工需要则需提前多久开始生产，确定第一吊施工前的存放量及后续最低梯段存量,确保流水施工。构件质量管控四、吊装与成品保护吊装准备工作吊装流程吊装注意事项(1)采用吊装梁设置长短钢丝绳保证楼梯起吊呈正常使用状态,低跨采用手拉葫芦调节，使吊装梁与踏步呈水平状态，楼梯吊装钢丝绳与吊装梁垂直，便于就位。(2)主
5、吊索与吊装梁水平夹角a不宜小于60(3)就位时楼梯板要从上垂直向下安装，在作业层上空30Cm左右处略作停顿，施工人员手扶楼梯板调整方向，将楼梯板的边线与梯梁上的安装控制线对准，放下时要停稳慢放，严禁快速猛放。(4)基本位置就位后用撬棍微调楼梯板，直到位置正确，搁置平实，注意标高正确，校正后再脱钩。成品保护(1)预制楼梯段安装施工过程中及装配后应做好成品保护，成品保护可采取包、裹、盖、遮等有效措施，防止构件被撞击损伤和污染。(2)预制楼梯生产完后在堆场堆放时，地面做硬化处理，用垫木垫实；预制楼梯安装、校正过程中，避免对边缘的破坏。(3)楼梯安装就位后，安装缝隙和连接孔位可用泡沫填充，防止垃圾进入
6、其中；楼梯安装就位后，应及时将踏步面加以保护,避免将踏步棱角损坏，用胶合板定制稳定牢固的楼梯保护。五、案例介绍案例1：碧桂园贵阳花溪首府项目1项目概况：一栋21#楼共32层。2楼梯类型：使用预制板式双跑楼梯，每跑梯段重1.83吨。3模具选型：现场采用立式钢模、共配备1套模具。4运输方式：采用塔吊直接吊装、吊装最远距离33.4米。5塔吊选型：选用TC5610型常规塔吊，起重范围1.5-6吨，工作幅度2.5-56米。6吊装时间：约2小时吊装完成一层共计4跑楼梯，每跑楼梯吊装占用塔吊时间为15min,利用其他工序间歇时间使用塔吊；7人员配备：预制场制作安装工人2人，吊装工人3人。8.成本特点：模具单
7、价1.2万元/吨，模具重1.9吨，单套模具成本2.28万兀；(2)预制工人与吊装工人工资均为300元/天；每跑楼梯碎体积0.78m3；设置6011f生产区、IoOnf堆放区；9总包单位采用预制楼梯的考虑：通过该项目积累装配式建筑相关经验，为后续装配式项目施工创造条件。案例2：湖北武汉某地产公司商住项目1项目概况：5栋30-48层商住楼，总面积约14万平米。2楼梯类型：原设计为板式剪刀梯，每个梯段重约3.7吨，后优化为分段楼梯每梯段重L7吨。3模具选型：现场集中采用立式钢模、共960跑楼梯配备4套模4运输方式：采用叉车运输至每个楼栋距塔吊最近位置。5塔吊选型：选用TC5013型常规塔吊，起重范围
8、13-6吨，工作幅度2.5-50米。6吊装时间：预制楼梯吊装平均60分钟完成一层吊装。每跑楼梯吊装占用塔吊时间为15min;7人员配备：预制场制作安装工人2人，吊装工人3人，叉车司机人:8.成本特点：(1)模具单价1.1万元/吨、模具重量2吨，单套模具成本2.2万元:(2)预制工人与吊装工人工资均为250-300元/天；(3)每跑楼梯碎体积07m3；(4)预制楼梯加工及堆放场地长24米，宽6米,共144平方米;9总包单位采用预制楼梯的考虑：楼梯一次成型，免抹灰，减少工序；栏杆杯口预留，栏杆提前安装，减少临边防护成本；集中加工为场内穿插施工创造条件。案例3：陕西西安某地产公司住宅楼1项目概况：4
9、栋34层住宅楼，总面积约16万平米。2楼梯类型：梁式楼梯单层合计16个，单重2.7吨；双跑板式楼梯单层合计6个，单重1.75吨。3模具选型：现场集中采用定型钢模、配备8套模具确保标准层7天/天的进度（最快可达到5天/层）。4运输方式：采用塔吊转运或随车吊内转车转运至其他楼栋。5塔吊选型：选用TC5513型常规塔吊，起重范围1.3-8吨，工作幅度3-55米。6吊装时间：每层吊装完成需2小时，每跑楼梯吊装占用塔吊时间为15min,利用其他工序间歇时间吊装;7人员配备：预制场共4个工人，吊装工人3人；8成本特点：(1)模具单价13万元/吨、模具重量2.5吨，单套模具成本3.25万元；(2)预制工人按混凝土方量计算450元/rY?,吊装费用300元/层。(3)每跑梁式楼梯碎体积1.08m3,每跑板式楼梯碎体积0.7m3；(4)本构件集中加工场还负责生产飘窗、防火板、空调板、阳台等构件:9总包单位采用预制楼梯的考虑：装配式是行业发展的方向，提前进入有优势；避免后期楼梯间抹灰及梯步地面修补，楼梯间梯梁位置容易大小头等质量缺陷。
