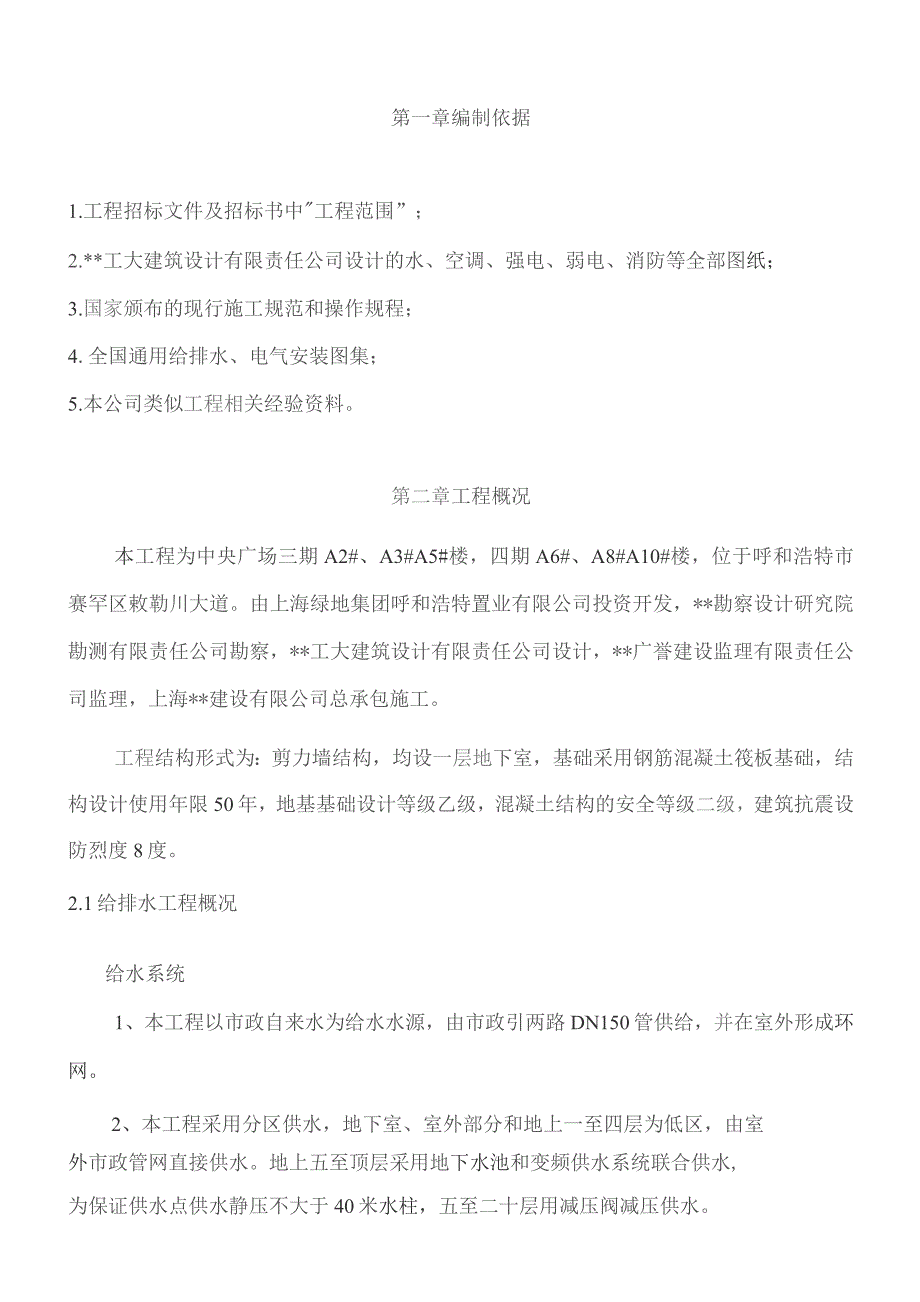

1、最新建筑工程给排水安装工程施工组织设计方案第一章编制依据1.工程招标文件及招标书中工程范围”；2.*工大建筑设计有限责任公司设计的水、空调、强电、弱电、消防等全部图纸；3.国家颁布的现行施工规范和操作规程；4.全国通用给排水、电气安装图集；5.本公司类似工程相关经验资料。第二章工程概况本工程为中央广场三期A2#、A3#A5#楼，四期A6#、A8#A10#楼，位于呼和浩特市赛罕区敕勒川大道。由上海绿地集团呼和浩特置业有限公司投资开发，*勘察设计研究院勘测有限责任公司勘察，*工大建筑设计有限责任公司设计，*广誉建设监理有限责任公司监理，上海*建设有限公司总承包施工。工程结构形式为：剪力墙结构，均设

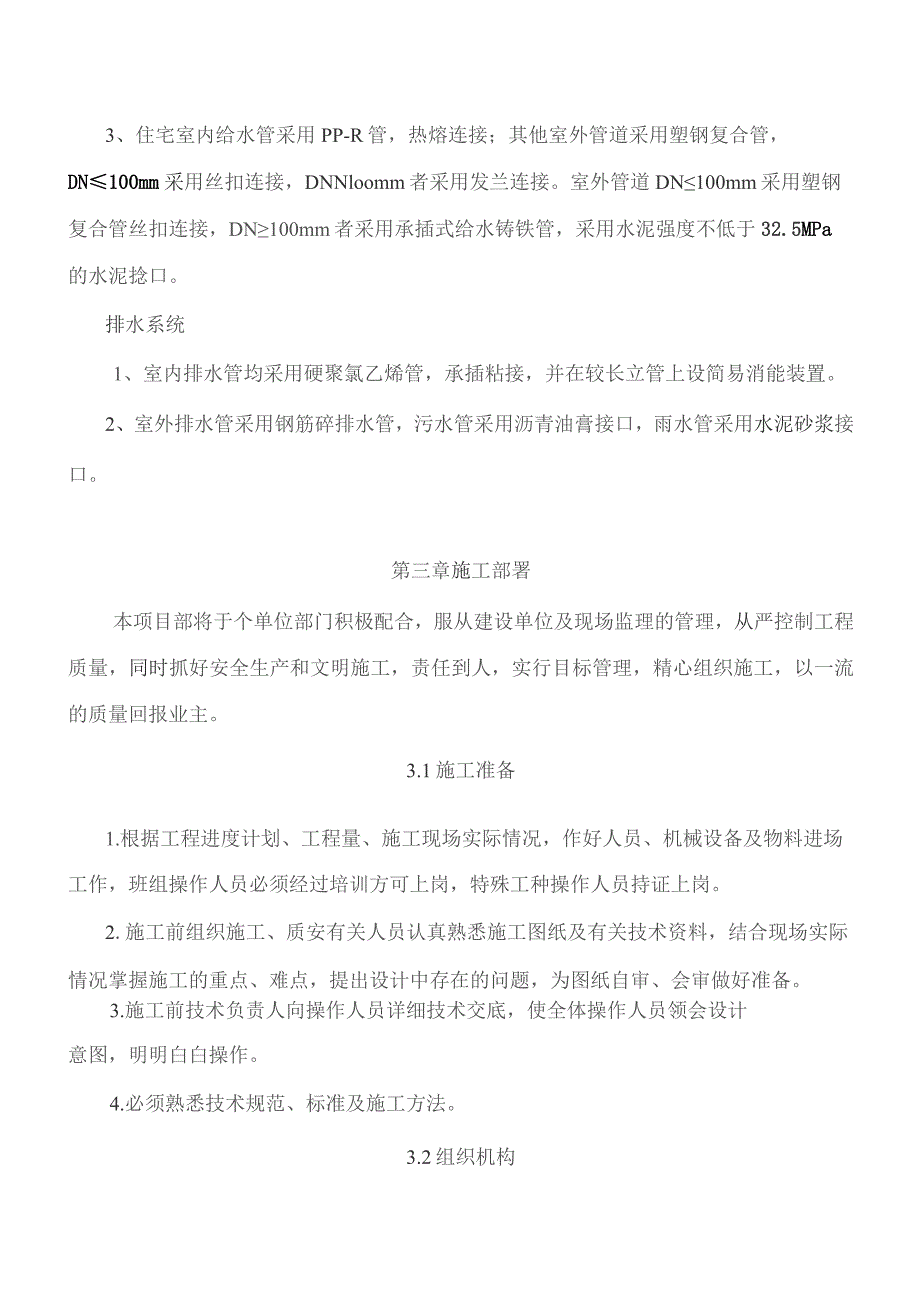

2、一层地下室，基础采用钢筋混凝土筏板基础，结构设计使用年限50年，地基基础设计等级乙级，混凝土结构的安全等级二级，建筑抗震设防烈度8度。2.1给排水工程概况给水系统1、本工程以市政自来水为给水水源，由市政引两路DN150管供给，并在室外形成环网。2、本工程采用分区供水，地下室、室外部分和地上一至四层为低区，由室外市政管网直接供水。地上五至顶层采用地下水池和变频供水系统联合供水,为保证供水点供水静压不大于40米水柱，五至二十层用减压阀减压供水。3、住宅室内给水管采用PP-R管，热熔连接；其他室外管道采用塑钢复合管，DN100mm采用丝扣连接，DNNloomm者采用发兰连接。室外管道DN100mm采
3、用塑钢复合管丝扣连接，DN100mm者采用承插式给水铸铁管，采用水泥强度不低于32.5MPa的水泥捻口。排水系统1、室内排水管均采用硬聚氯乙烯管，承插粘接，并在较长立管上设简易消能装置。2、室外排水管采用钢筋碎排水管，污水管采用沥青油膏接口，雨水管采用水泥砂浆接口。第三章施工部署本项目部将于个单位部门积极配合，服从建设单位及现场监理的管理，从严控制工程质量，同时抓好安全生产和文明施工，责任到人，实行目标管理，精心组织施工，以一流的质量回报业主。3.1施工准备1.根据工程进度计划、工程量、施工现场实际情况，作好人员、机械设备及物料进场工作，班组操作人员必须经过培训方可上岗，特殊工种操作人员持证上
4、岗。2.施工前组织施工、质安有关人员认真熟悉施工图纸及有关技术资料，结合现场实际情况掌握施工的重点、难点，提出设计中存在的问题，为图纸自审、会审做好准备。3.施工前技术负责人向操作人员详细技术交底，使全体操作人员领会设计意图，明明白白操作。4.必须熟悉技术规范、标准及施工方法。3.2组织机构1实施项目法施工的管理模式，组建本工程的项目经理部，对工程施工全过程的进度、质量、安全和文明施工负责。2.本工程将委派我公司高水平专业人员担任个管理岗位，负责对工程个专业施工管理。3.3劳动需用计划各工种低高峰期需用计划序号工种名称低峰高峰1管工15252电工18303电焊工244吊装工15钳工26杂工62
5、03.4主要施工机具计划主要施工机具需计划表序号机具名称单位数量1电焊机台42电烘箱台13套丝机台24手动打磨机台155手动电钻台126砂轮切割机台87台钻台28液压冲击钻129空压机台110电动试压泵台211汽车吊z112汽车台113倒锥台314接地电阻测定仪台115绝缘摇表台416测速器z117钳形交流电流电压表把218压线钳台819电子测温计个220电秒表块221手动试压泵z43.5分项工程进度计划I施工准备2配管（水、电）给水支管（暗管）、电管防雷接地从土建钢筋开始至封顶完3室内给水明支管、排水支管安装从抹灰后开始到刷白前完4给水立管、水表水水表井具备条件开始到刷白前完5配电箱、照明器
6、具安装从抹灰后开始刷白后完6电缆敷设从电缆井、低压配电室具备条件15天完7排水、雨水立管安装从外墙贴瓷片开始到贴完后完成Ax8调试、送水送电交工前1个月内第四章主要项目的施工方案及施工方法4.1给排水管道安装工程4.1.1室内给水管道安装1.管材与接口1）该工程采用新型安装材料，室内给水支管采用PP-R管，安装方式为暗装，其接口方式为热熔。给水立管采用钢塑复合管，连接方式为法兰连接。2）管材及阀门应有符合国家或部门现行标准的技术质量鉴定文件或产品合格证。阀门选择为DN50m时，选择截止阀；当DN50mn时选择闸阀或蝶阀。3）远传水表的规格应符合设计要求及经自来水公司确认，表壳铸造规矩、无砂眼、
7、无裂纹、表玻璃壳无损坏，铅封良好，有出厂合格证。2.施工工艺工艺流程图为:安装准备T理预留槽或支架制安装分户若安装分户彳限玉隐蔽立管安装T，门安装考绩式压管道I你!冲洗1）安装准备：认真熟悉图纸，核对各种管道座标，标高是否有交叉，管道排列所用空间是否合理，配合土建预埋、预留，并进一点核对位置及尺寸。2）管道安装应结合条件，合理安排顺序，当管道交叉处发生矛盾时，按下列原则避让：小管让大管；有压力管让无压力管，低压管让高压管；支管让主管；3）支管安装：安装前，结合施工图纸，将预留洞清理好，然后制作安装管道，安装时一定要掌握PP-R管的热熔方式：a、切断管材时，必须使用切管器垂直切断，如果没有切管器
8、，使用其它工具切断器材时，切断后应将切头清除干净，插入支承套管。b、当热熔器加热到260C时，管材和配件同时推进熔接器模具内，并加热至朽秒钟以上。c、把己加热的管材和管配件垂直推进并维持5秒钟以上，推进时用力不能太猛，以防止管头弯曲。d、热熔时，管材和配件粘附其它异物时，必须清理干净后热熔，管材和配件过度加热时，厚度变薄，管材在管配件内变形，会发生漏水现象，因此，制作时一定注意此项。e、安装完毕后，各配水点安好堵头，防止杂物进入管道；并用钩钉胶垫固定。PP-R管的安装方法：a.管道嵌墙暗敷时，宜配合土建预留凹槽，其尺寸设计无规定时，嵌墙暗管墙槽尺寸的深度为De+20mm宽度为De+4060mm
9、凹槽表面必须平整，不得有尖角等突出物，管道试压合格后，墙槽用M7.5级水泥砂浆填补密实。b.管道安装时，不得有异向扭曲，穿墙或穿楼板时，不宜强制校正，PP-R管且在金属管道平行敷设时应有一定的保护距离，净距不宜小于IoOnImPP-R管宜在金属管道的内侧。c室内明装管道，宜在土建粉饰完毕后进行，安装前应配合土建正确预留孔洞或预埋套管。d.管道穿越楼板时，应设置钢套管，套管高出地面50mm并有防水措施，管道穿越屋面时，应采取严格的防水措施。穿越前端应设固定支架。e.热水管穿墙壁时，应配合土建设置的钢套管，冷水管穿墙时，可预留洞，洞口尺寸较外长大50mmf.直埋在地坪面层以及墙体内的管道，应在隐蔽
10、前做好试压和隐蔽工程的验收记录工作。g.建筑物埋地引入管和室内埋地管敷设要求如下：i.室内地坪0.00以下管道铺设宜分两段进行，先进行地坪0.00以下至基础墙外壁段的铺设，待土建施工结束后，再进行户外连接管的铺设。ii.室内地坪以下管道铺设应在土建工程回填土夯实以后，重新开挖进行。严禁在回填土之前或未经夯实的土层中铺设。iii铺设管道的沟底应平整，不得有突出的尖硬物体，土壤的颗粒径不宜大于12mm必要时可铺IoOmm厚的砂垫层。iv.埋地管道回填时，管周回填不得夹杂尖硬物直接与管壁接触。应先用砂土或颗粒径不大于12mn的土壤回填至管顶上侧300mm处，经夯实后方可回填厚,室内埋地管道的埋置深度
11、不宜小于30OmmV.管道出地坪处应设置护管，其高度应高出地坪100mmvi.管道在穿基础墙时，应设置金属套管。套管与基础墙预留孔上方的净空高度，若设计无规定时不应小于Ioommvii.管道在穿越街坊道路，覆土厚度小于7（X）mm时，应采用严格的保护措施。室内明支管的安装a、室内明敷管时，应在土建粉饰完毕后进行安装，安装前应首先复核预留孔洞是否正确。b、管道安装前，按要求先设置管卡。位置应准确，埋设应平整、牢固。管卡与管道接触应紧密，但不得损伤管道表面。c、若采用金属管卡固定时，金属管卡与塑料管间应采用橡胶物隔垫，不得使用硬物隔垫，以防管子受损。d、在金属管件与塑料管连接部位，管卡应设置金属配
12、件一端，并尽量靠近金属配件。e、管道在穿墙时，一定要有套管。在经常有可能检修的给水附件前（或后）及支管的阀件前（或后）应安装活接头。在土建将水表井砌好后，进行给水立管安装。安装前根据图纸和相应规范确定位置吊垂线安装管卡。管卡装好好后，测出各立管的实际尺寸进行编号记录下来，统一进行预制及组装，在检查和调直后方可进行安装。安装好的立管要进行最后的检查，保持垂直度和离墙距离，使其正面和侧面都在同一垂直线上；最后把管卡收紧，或用螺栓固定于立管上。安装立管时注意事项：a、调直后的管道若管卡有松动，必须重新上紧。b、立管接水表处三通一定要方向一致，高度准确，以便水表安装。c、立管上的阀门要考虑便于开启和检
13、修，下供式立管上的阀门，当设计未注明高度时，应安装距地面30Omm且阀柄应超向操作者的左侧，并与墙面开成45。夹角处。d、管子穿楼板时，一定要用套管，套管可用塑料管，穿屋面的一是要用金属套管。套管应高出地面，屋面不少于100mnl并采取严格防水措施。e、塑料管道的最大支撑间距见下表：塑料管道的最大支撑间距（mm外径2025324050637590110水平管5005506508009501100120013501550立管90010001100130016001800200022002400f、钢管的立管支架，当楼层不超过4m时，可仅设置一个支架，并安装在距1.8m的位置，当超过4m时，设置两
14、个支架。g、钢管的水平管段安装支架间距不大于下表规定径DN(mm)1520253240507080100125150最大间距（m）22.533,544.555.566,57本工程中给水立管采用的是钢塑复合管，及具体安装方法和注意事项如下：a.应按标准规定的适用温度和介质选用管材种类。b.尽量选用细齿管子压钳和管钳。c.应用锯床切断或先用管子切割器切割至1/3钢管壁厚处，再用手锯将管锯断。不能用管子切割器一次将管子切断或用砂轮切割器切管。e.用刮削器或较刀修整内缘去除内壁凸纹、毛刺及锐角，管端塑层处应倒角。f.螺纹应分两次切削完成，切削时必须用冷却液冷却，将螺纹加工至国标规定长度。g.在管端和管件螺纹根部均匀涂上一圈专用密封胶。h.管道安装工序为：装夹一切割一一修整一上端套（I型管接头）知工螺纹一清理螺纹检查T螺纹密封5.管道的防腐1）明装管道：镀锌钢管刷红丹油两道，再刷银粉漆（当有装饰要求时，改刷与装饰色调相协调的面漆两道）,管道上的固定件与管道的刷
