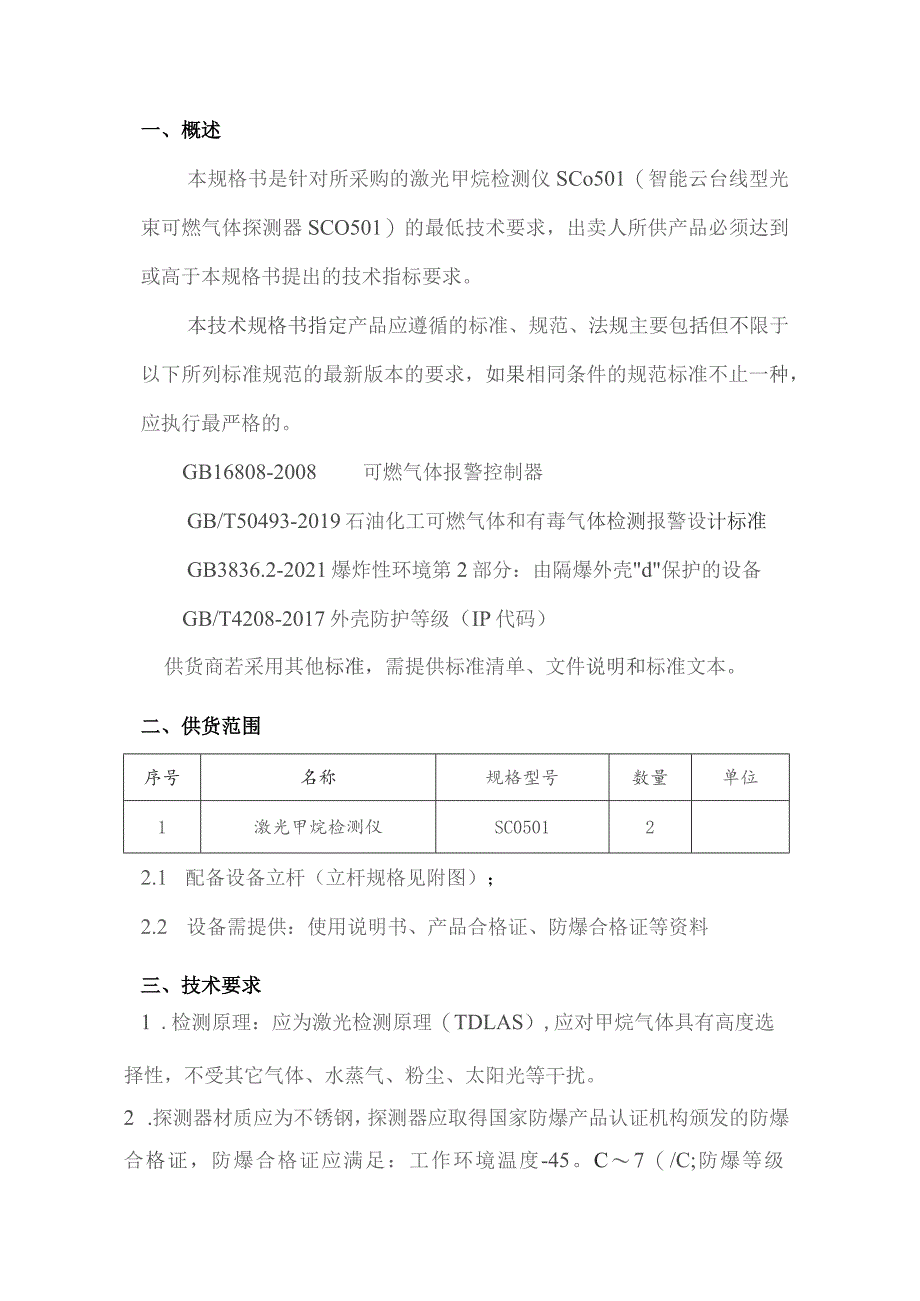

1、储气库项目激光甲烷检测仪SC0501技术规格书2023年8月一、概述本规格书是针对所采购的激光甲烷检测仪SCo501（智能云台线型光束可燃气体探测器SCO501）的最低技术要求，出卖人所供产品必须达到或高于本规格书提出的技术指标要求。本技术规格书指定产品应遵循的标准、规范、法规主要包括但不限于以下所列标准规范的最新版本的要求，如果相同条件的规范标准不止一种，应执行最严格的。GB16808-2008可燃气体报警控制器GB/T50493-2019石油化工可燃气体和有毒气体检测报警设计标准GB3836.2-2021爆炸性环境第2部分：由隔爆外壳d保护的设备GB/T4208-2017外壳防护等级（IP

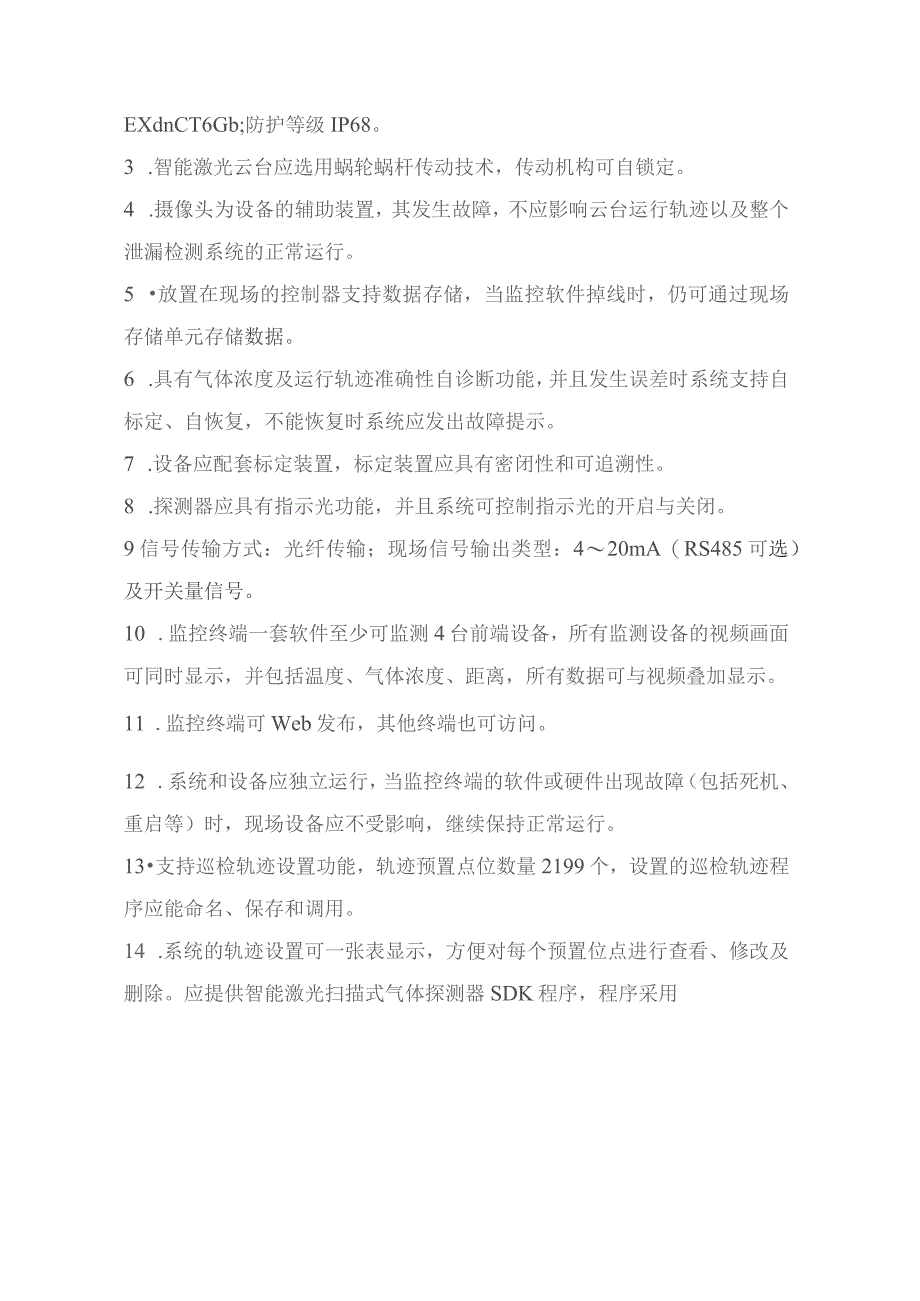

2、代码）供货商若采用其他标准，需提供标准清单、文件说明和标准文本。二、供货范围序号名称规格型号数量单位1激光甲烷检测仪SC050122.1 配备设备立杆（立杆规格见附图）；2.2 设备需提供：使用说明书、产品合格证、防爆合格证等资料三、技术要求1 .检测原理：应为激光检测原理（TDLAS）,应对甲烷气体具有高度选择性，不受其它气体、水蒸气、粉尘、太阳光等干扰。2 .探测器材质应为不锈钢，探测器应取得国家防爆产品认证机构颁发的防爆合格证，防爆合格证应满足：工作环境温度-45。C7（/C;防爆等级EXdnCT6Gb;防护等级IP68。3 .智能激光云台应选用蜗轮蜗杆传动技术，传动机构可自锁定。4 .
3、摄像头为设备的辅助装置，其发生故障，不应影响云台运行轨迹以及整个泄漏检测系统的正常运行。5 放置在现场的控制器支持数据存储，当监控软件掉线时，仍可通过现场存储单元存储数据。6 .具有气体浓度及运行轨迹准确性自诊断功能，并且发生误差时系统支持自标定、自恢复，不能恢复时系统应发出故障提示。7 .设备应配套标定装置，标定装置应具有密闭性和可追溯性。8 .探测器应具有指示光功能，并且系统可控制指示光的开启与关闭。9信号传输方式：光纤传输；现场信号输出类型：420mA（RS485可选）及开关量信号。10 .监控终端一套软件至少可监测4台前端设备，所有监测设备的视频画面可同时显示，并包括温度、气体浓度、距
4、离，所有数据可与视频叠加显示。11 .监控终端可Web发布，其他终端也可访问。12 .系统和设备应独立运行，当监控终端的软件或硬件出现故障（包括死机、重启等）时，现场设备应不受影响，继续保持正常运行。13支持巡检轨迹设置功能，轨迹预置点位数量2199个，设置的巡检轨迹程序应能命名、保存和调用。14 .系统的轨迹设置可一张表显示，方便对每个预置位点进行查看、修改及删除。应提供智能激光扫描式气体探测器SDK程序，程序采用一种或多种应用程序编程接口，以方便综合监测平台系统的集成或兼容。15.系统组态要求：(1)现有系统厂家：大连向量集传感技术有限公司(2)在现有系统上进行组态，增加气体检测和视频监控
5、通道，实现与现有系统的统一。(3)支持现有系统的手动控制及自动巡检，支持多路径巡检设置。(4)支持现有系统的前端设备状态自诊断和前端设备自动标定。(5)支持现有系统的前端设备监测数据的存储及查询，包括但不限于(报警记录、报警视频、历史报表、数据曲线)(6)并入系统的设备需能够独立巡航，不受监控终端的软硬件影响。 16.检测参数：检测对象甲烷(CH4)工作温度-40-7OT检测距离100m存储温度-40-85C检测范围O-lOOOOOppm.m工作湿度0-95%RH(无冷凝)静态检测限5ppm.m外壳材质不锈钢响应时间0.05S主机重量W30kg显示分辨率lppm.m控制箱重量25kg检测光激光
6、安全Class1防爆等级ExdIICT6Gb指示光激光安全Class3R防护等级1P68 17.云台参数:防爆标志ExdIICT6Gb1DIPA20TA.T6防护等级IP68水平转动(02)(360,+2)垂直转动-(90+2)-(902)水平转动速度水平转动速度0l/秒40。/秒垂直转动速度水平转动速度0.1。/秒40。/秒18摄像头参数:摄像机传感器类型1/2.8ProgressiveScanCMOS信号系统PALNTSC快门1/1秒l30,000秒日夜转换模式ICR红外滤片式信噪比大于52dB分辨率50HZ：25fps(1920*1080)60HZ：30fps(1920*1080)50H
7、Z：25fps(1280*720)60HZ：30fps(1280*720)最低照度彩色：0.05LUX(F1.6,AGCON)黑白：0.01LUX(F1.6,AGCON)白平衡自动1/自动2/室内/室外/手动/钠灯/日光灯3D降噪支持焦距4.7-94mm,20倍光学光圈FL6-F3.5镜头水平视角61.4-2.9度（广角-望远）近摄距10-1500mm（广角-望远）变倍速度大约3秒（光学，广角-望远）日夜转换模式ICR滤片式19输入输出参数:供电220VAC或24VDC通讯单芯光纤20通讯协议:类别通讯接口波特率通讯协议备注云台控制RS4859600pelco协议摄像头视频TCP/IP百兆网络
8、接口激光甲烷遥测设备RS4859600Modbus数据为：8；停止位1；奇偶校验：N四、验收1 .产品到达指定地点后，由物资质检部门、出卖人和买方有关人员共同对主副设备、资料等的内、外观进行验收；由出卖人派人员参加拆箱验收并负责处理设备出现验收不合格事宜如质量问题和数量短缺问题。验收合格后由物资质检部门、买方代表、供货商签字确认。2 .出卖人向买方技术人员讲解并演示系统的各项技术指标，以达到本技术规格要求。3 .买方在物资质检部门验收合格后对设备进行性能、系统运行调试验收，调试周期1个月，如果调试不合格，除解决存在问题外，继续延长测试周期，调试验收合格后买方签署调试验收证明。五、质量保证出卖人保证为买受人供应优质全新的产品，质量保证期为产品调试验收合格后12个月。六、售后服务1、在设备组装、调试运行以及整机质量保证期内，出卖人应派遣有资格、有经验、有技术、健康、能胜任工作的技术人员到买方现场从事技术指导服务工作，在正确安装维修、故障排除及操作使用等方面为买方提供技术上的帮助和支持，以保证设备能顺利投入使用。4 、购货合同生效后，卖方在技术服务期间要为买方人员在买方现场提供必要的技术培训，培训费用由卖方承担。七、其它约定如有未尽事宜，买卖双方友好协商解决。
