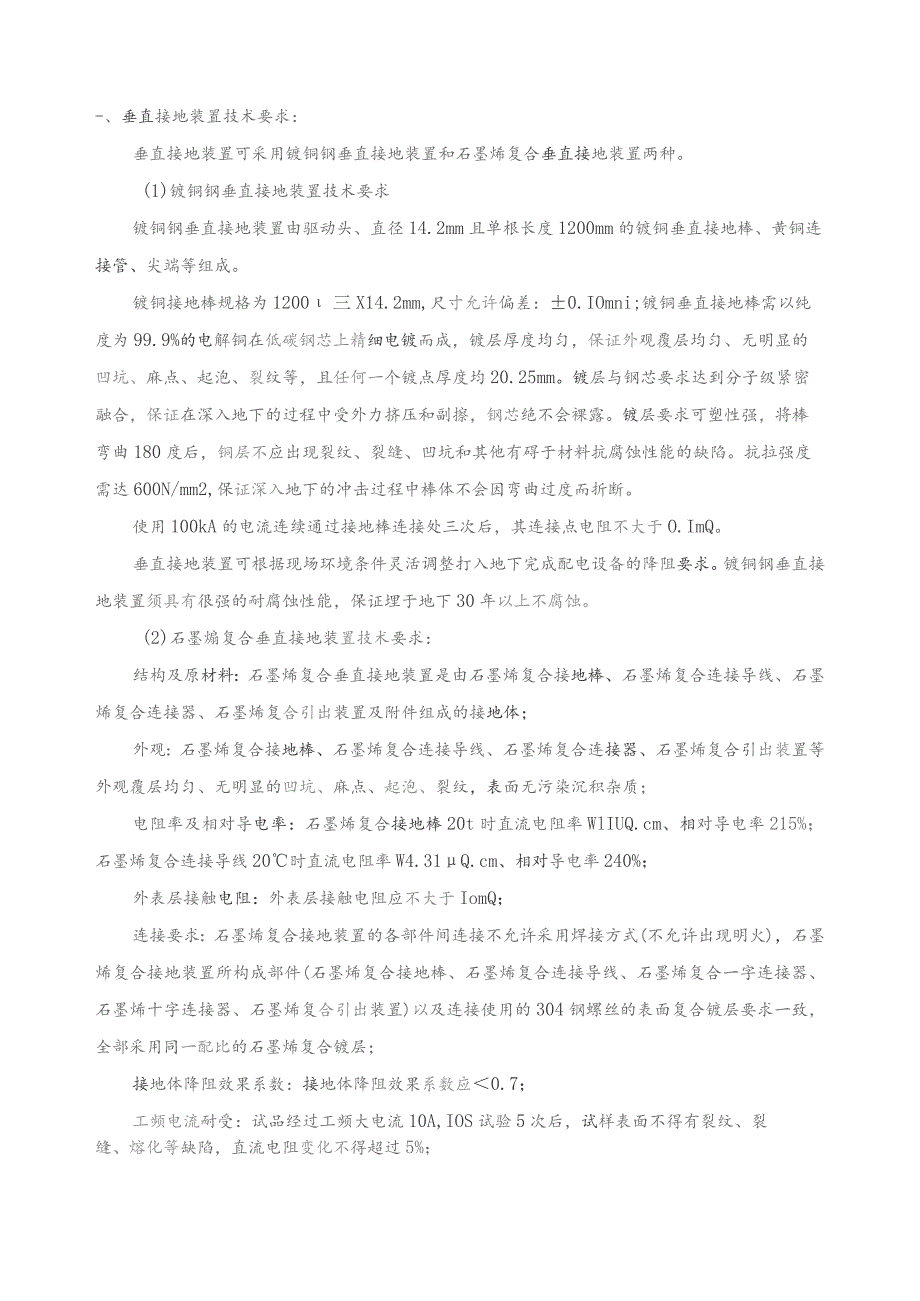

1、-、垂直接地装置技术要求：垂直接地装置可采用镀铜钢垂直接地装置和石墨烯复合垂直接地装置两种。(1)镀铜钢垂直接地装置技术要求镀铜钢垂直接地装置由驱动头、直径14.2mm且单根长度1200mm的镀铜垂直接地棒、黄铜连接管、尖端等组成。镀铜接地棒规格为1200三X14.2mm,尺寸允许偏差：0.IOmni;镀铜垂直接地棒需以纯度为99.9%的电解铜在低碳钢芯上精细电镀而成，镀层厚度均匀，保证外观覆层均匀、无明显的凹坑、麻点、起泡、裂纹等，且任何一个镀点厚度均20.25mm。镀层与钢芯要求达到分子级紧密融合，保证在深入地下的过程中受外力挤压和副擦，钢芯绝不会裸露。镀层要求可塑性强，将棒弯曲180度后
2、，铜层不应出现裂纹、裂缝、凹坑和其他有碍于材料抗腐蚀性能的缺陷。抗拉强度需达600N/mm2,保证深入地下的冲击过程中棒体不会因弯曲过度而折断。使用100kA的电流连续通过接地棒连接处三次后，其连接点电阻不大于O.ImQ。垂直接地装置可根据现场环境条件灵活调整打入地下完成配电设备的降阻要求。镀铜钢垂直接地装置须具有很强的耐腐蚀性能，保证埋于地下30年以上不腐蚀。(2)石墨煽复合垂直接地装置技术要求：结构及原材料：石墨烯复合垂直接地装置是由石墨烯复合接地棒、石墨烯复合连接导线、石墨烯复合连接器、石墨烯复合引出装置及附件组成的接地体；外观：石墨烯复合接地棒、石墨烯复合连接导线、石墨烯复合连接器、石
3、墨烯复合引出装置等外观覆层均匀、无明显的凹坑、麻点、起泡、裂纹，表面无污染沉积杂质；电阻率及相对导电率：石墨烯复合接地棒20t时直流电阻率WlIUQ.cm、相对导电率215%；石墨烯复合连接导线20时直流电阻率W4.31Q.cm、相对导电率240%；外表层接触电阻：外表层接触电阻应不大于IomQ；连接要求：石墨烯复合接地装置的各部件间连接不允许采用焊接方式(不允许出现明火)，石墨烯复合接地装置所构成部件(石墨烯复合接地棒、石墨烯复合连接导线、石墨烯复合一字连接器、石墨烯十字连接器、石墨烯复合引出装置)以及连接使用的304钢螺丝的表面复合镀层要求一致，全部采用同一配比的石墨烯复合镀层；接地体降阻

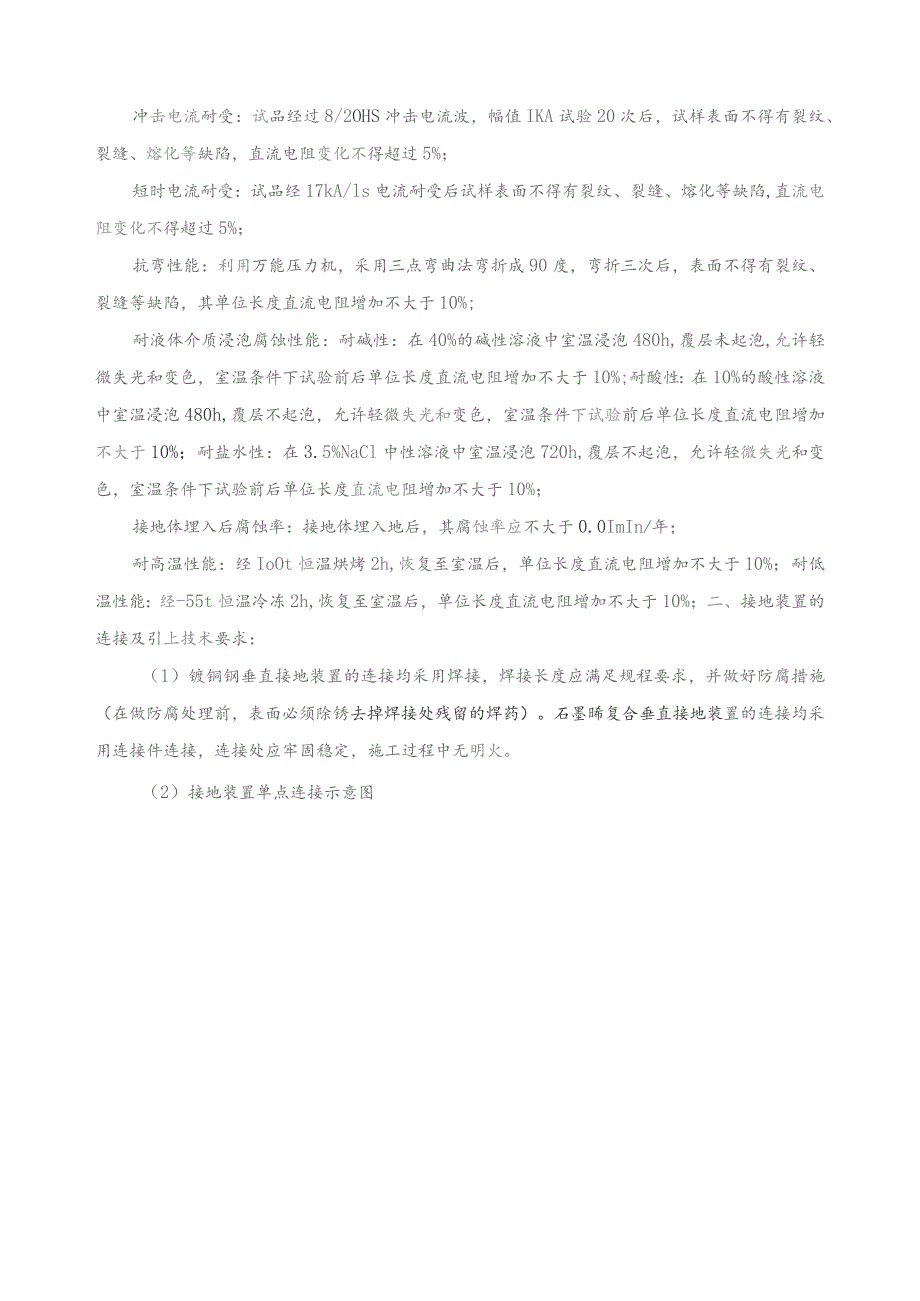

4、效果系数：接地体降阻效果系数应0.7；工频电流耐受：试品经过工频大电流10A,IOS试验5次后，试样表面不得有裂纹、裂缝、熔化等缺陷，直流电阻变化不得超过5%；冲击电流耐受：试品经过8/2OHS冲击电流波，幅值IKA试验20次后，试样表面不得有裂纹、裂缝、熔化等缺陷，直流电阻变化不得超过5%；短时电流耐受：试品经17kA/ls电流耐受后试样表面不得有裂纹、裂缝、熔化等缺陷,直流电阻变化不得超过5%；抗弯性能：利用万能压力机，采用三点弯曲法弯折成90度，弯折三次后，表面不得有裂纹、裂缝等缺陷，其单位长度直流电阻增加不大于10%;耐液体介质浸泡腐蚀性能：耐碱性：在40%的碱性溶液中室温浸泡480h
5、,覆层未起泡,允许轻微失光和变色，室温条件下试验前后单位长度直流电阻增加不大于10%;耐酸性：在10%的酸性溶液中室温浸泡480h,覆层不起泡，允许轻微失光和变色，室温条件下试验前后单位长度直流电阻增加不大于10%；耐盐水性：在3.5%NaCl中性溶液中室温浸泡720h,覆层不起泡，允许轻微失光和变色，室温条件下试验前后单位长度直流电阻增加不大于10%；接地体埋入后腐蚀率：接地体埋入地后，其腐蚀率应不大于0.0ImIn/年；耐高温性能：经IoOt恒温烘烤2h,恢复至室温后，单位长度直流电阻增加不大于10%；耐低温性能：经-55t恒温冷冻2h,恢复至室温后，单位长度直流电阻增加不大于10%；二、

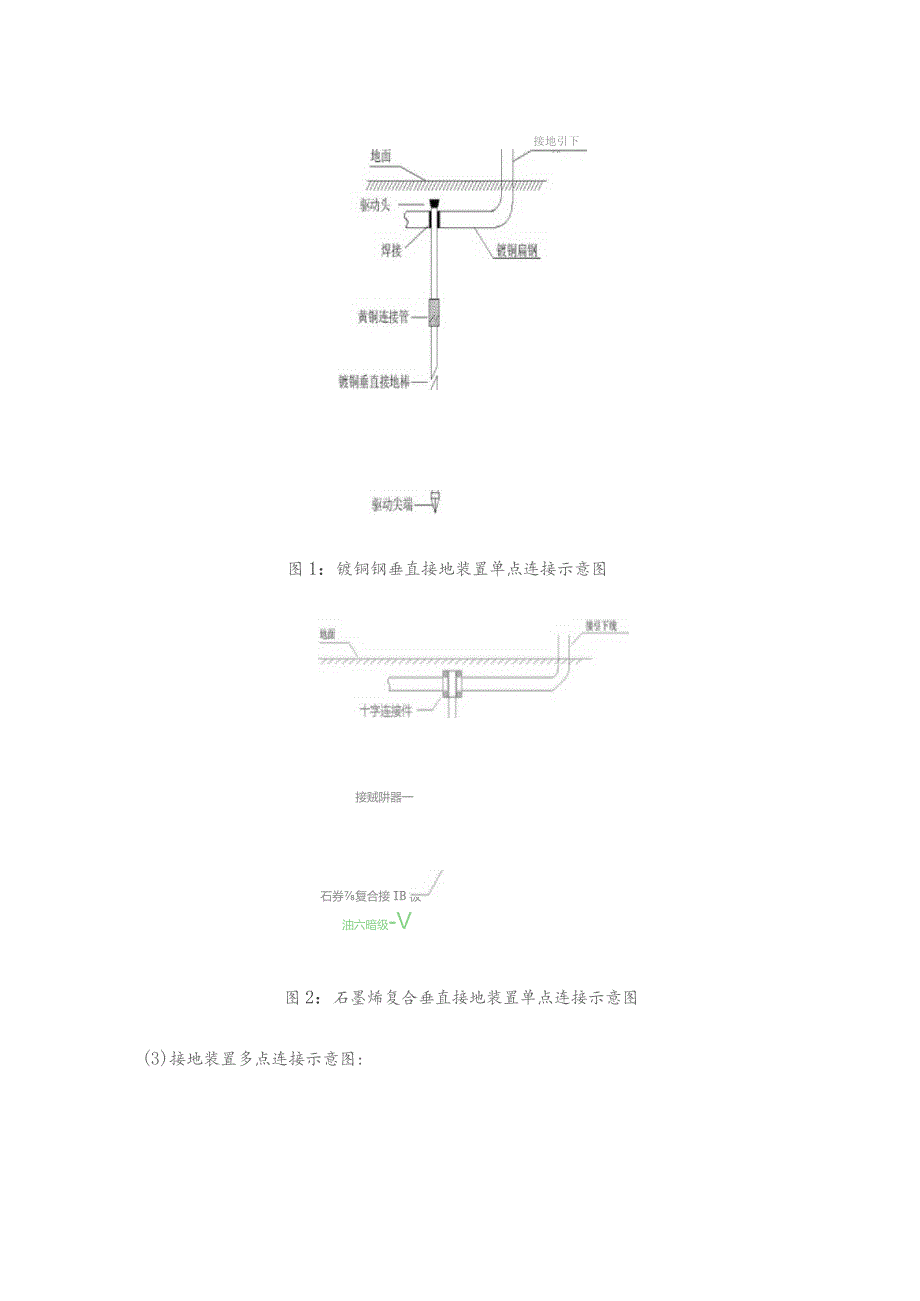

6、接地装置的连接及引上技术要求：（1）镀铜钢垂直接地装置的连接均采用焊接，焊接长度应满足规程要求，并做好防腐措施（在做防腐处理前，表面必须除锈去掉焊接处残留的焊药）。石墨晞复合垂直接地装置的连接均采用连接件连接，连接处应牢固稳定，施工过程中无明火。（2）接地装置单点连接示意图接地引下线图1：镀铜钢垂直接地装置单点连接示意图接贼阱器一石券复合接IB极油六暗级-V图2：石墨烯复合垂直接地装置单点连接示意图(3)接地装置多点连接示意图:图3：镀铜钢垂直接地装置多点连接示意图图4：石墨烯复合垂直接地装置多点连接示意图(4)柱上变压器、柱上开关接地引上线沿电杆向上敷设，采用带自锁不锈钢扎带固定。柱上变压器
7、接地引上线应预留避雷器接点、变压器外壳接点、JP柜接点变压器中性点接点，柱上开关接地引上线应预留避雷器接点。详见见示意图：图5：变压器引上线示意图图6：柱上开关引上线示意图(5)箱变、环网箱、电缆分支箱、DTU柜引上线与设备基础槽钢焊接。具体做法见图:图7：箱变、环网箱、电缆分支箱示意图ESRh Kifttt*r Ruaisa *?；1 -nrti（6）接地引上扁铁涂以IoOmm宽度相等的绿色和黄色相间的条纹标示。具体做法见下图:O黄色绿色黄色绿色三、垂直接地装置材料汇总表:镀铜钢垂直接地装置材料详见表1,石墨烯复合垂直接地装置材料表详见表2o表1：镀铜钢垂直接地装置材料表序号名称规格数量单位
8、备注1驱动头硬质合金驱动头，需与镀铜接地棒匹配3个2连接管黄铜材质，需与镀铜接地棒匹配31个3镀铜垂直接地棒1200mm*14.2mm,镀铜厚度0.25mm31根4尖端硬质合金尖端，需与镀铜接地棒匹配3个5扁钢40mm*4m4m注：镀铜垂直接地棒等数量根据现场情况增减，以满足接地电阻要求。表2：石墨烯复合垂直接地装置材料表序号名称规格数量单位备注1石墨端复合十字连接器宽80m*厚8mm、孔距56mm,直径13un16un2.个2石墨烯复合一字连接器宽80mm*厚8mm、孔距56mm,直径13mml3mm1.个3石墨烯复合接地棒16mm*1200mm4.根4石墨烯复合接地线端子长13Onnn*宽
9、60mm*厚8m,直径22un2.个5石墨烯复合接地线13mm6m6复合接地极保护器304不锈钢、16mm2个7六角六槽合金钻头硬质合金、锥形，六角六槽一端为尖头2个注：石墨烯复合接地棒等数量根据现场情况增减，以满足接地电阻要求。质量标准（1）配电设备垂直接地技术服务质量标准配电设备植入新的垂直接地装置后，接地电阻小于等于4欧姆。（接地电阻测量需在良好的天气进行，且空气相对湿度一般不高于80%,测量工作应尽量在干燥季节和土壤未冻结时进行，不应在雷、雨、雪中或雨、雪后立即进行）4.3.2垂直接地装置用材为镀铜接地材料（镀铜垂直接地棒等）时，铜层厚度大于等于0.25mm；垂直接地装置用材为石墨烯复
10、合接地材料时，覆层厚度大于等于0.254mm；垂直接地装置运行寿命大于30年。实施流程验收交付标准垂直接地施工属于隐蔽工程，施工单位需提供施工过程的影像资料，施工完毕后需提供接地电阻合格的照片及试验报告，相关要求如下:表3：镀铜钢垂直接地装置验收交付标准序号项目标准及要求备注1材料检查1、镀铜垂直接地棒：型号为长度1.2m,直径14.2；镀层材质纯度为99.9%的电解铜；钢芯材质为低碳钢芯；铜镀层厚度为0.25mn;可塑性：弯曲180度后镀层不开裂、不剥落。2、镀铜扁铁：规格型号为40*4；镀层材质为纯度为99.9%的电解铜；材质为低碳钢芯；镀层厚度为0.1师；可塑性：弯曲180度后镀层不开裂
11、、不剥落。3、连接管等附件材质为纯黄铜材料。外观检查、测量，可结合金屈检测检杳材质是否符合要求常W现R2接地体安装1、接地方式为垂直深接地，镀铜钢接地装置由直径14.2mm,单根长度1.2m的艘铜钢接地棒、连接器组成，并可根据现场上壤条件灵活调整打入地卜的总根数，在无特殊情况卜深入地表最大深度应为IOm以上。2、接地极通过连接管连接时应在连接管内加上防腐导电胶，接地系统可根据现场的实际情况调整。3、接地装置的连接及引上技术要求：接地装置的连接均采用焊接，焊接长度应满足规程要求，并做好防腐措施（在做防腐处理前，表面必须除锈去掉焊接处残留的焊药）。4、柱上变压器、柱上开关接地引上线沿电杆向上敷设，
12、采用带自锁不锈钢扎带固定。5、柱上变压器接地引上线应预留避雷器接点、变压器外壳接点、JP柜接点、变压器中性点接点。5、柱上开关接地引上线应预留避雷器接点、FTU接地点、开关本体接地点。7、箱变、环网箱引上线与设备基础槽钢焊接.8、接地引上扁铁涂以100mm宽度相等的绿色和黄色相间的条纹标示。参考资料：GB50169-2016电气装置安我1：程接地找置施工及验收规范3交付标准1、接地电阻测试达到上述质量标准。2、接地主材为镀铜接地材料，接地主材规格正确。3、新Ift入垂直接地装置于接地引下线在断接卡位置进行了有效连接。4、断接卡以下、接地装置以上部分做喷漆标示或防锈处理，防腐层完好，标志齐全明显
13、。5、搭接长度和焊接方式应符合以下规定：a.扁钢一扁钢：扁钢为其宽度的2倍（且至少3个棱边焊接）.b.圆钢一圆钢：圆钢为其直径的6倍（接触部位两边焊接）。c.扁钢一圆钢：搭接长度为圆钢直径的6倍（接触部位两边焊接）.d.在十字搭接处，应采取弥补搭接面不足的措施以满足上述要求。6、具备制造厂厂名或商标的永久性标志.外观检查、测量、由他方提供材料仁!U合格证明接地EPJl实验4质量检查、接地电阻测试1、配电设备植入新的垂直接地装置后，接地电阻小于等于4欧姆。如不满足上述标准应增设接地极。2、现场试验，施工方提供试验图片、视频等影像资料，施工方提供日验报告。质量检查、接地电阻测试表4：石墨烯复合垂直
14、接地装置验收交付标准序号项目标准及要求备注常规项Il1材料检查石墨烯合金接地棒直径16mm允许偏差0.15mm、长1200三允许偏差2.0mm：石墨烯合金连接导线直径13nn允许偏差土0.15mm；石墨烯合金连接器宽80三允许偏差Inra、厚8三允许偏差0.5mm、孔距56允许偏差1.Onrnu直径13/16允许偏差0.2mm：石墨烯合金引出装置宽60mm允许偏差hnm、厚8!三允许偏差0.5mm、长130Inm允许偏差Imra、直径22mm允许偏差0.2mm,石墨烯复合接地材料，覆层厚度大于等于0.254mm。外观检查、测量，可结合金属检测检查材质是否符合要求2接地体安装1,接地方式为水平接地体加垂直接地极，石墨烯复合接地装置由直径16mm,单根长度1.2m的石墨烯复合接地极、直径13石墨烯复合接地线，连接器组成，并可根据现场土壤条件灵活调整打入地下的总根数，在无特殊情况下深入地表最大深度应为40m以上。2 .接地线接地极之间采用连接件连接时，应拧紧螺枪，使连接点牢固稽定，可根据现场的实际情况调整。3 .接地装置的连接及引上技术要求：接地装置的连接均采用连接件连接.4、柱上变压器、柱上开关接地引上线沿电杆向上敷设，采用带自锁不锈钢扎带固定.5 .柱上变压器接地引上线应预留避雷器接点、变压器外壳接点、JP枢接点、变压器中性点接点。6、柱上开关接
