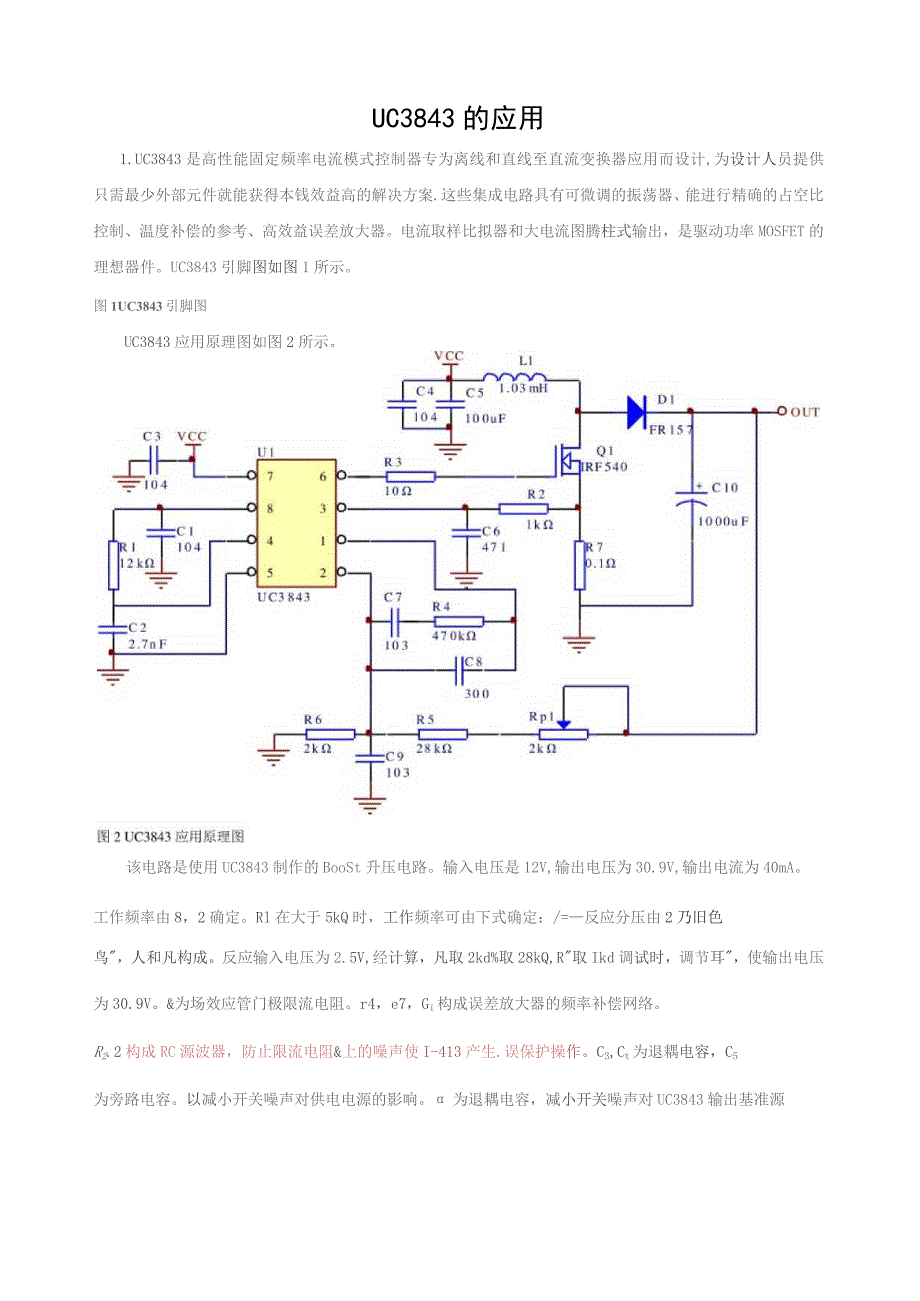

1、UC3843的应用1.UC3843是高性能固定频率电流模式控制器专为离线和直线至直流变换器应用而设计,为设计人员提供只需最少外部元件就能获得本钱效益高的解决方案.这些集成电路具有可微调的振荡器、能进行精确的占空比控制、温度补偿的参考、高效益误差放大器。电流取样比拟器和大电流图腾柱式输出，是驱动功率MOSFET的理想器件。UC3843引脚图如图1所示。图1UC3843引脚图UC3843应用原理图如图2所示。该电路是使用UC3843制作的BooSt升压电路。输入电压是12V,输出电压为30.9V,输出电流为40mA。工作频率由8，2确定。Rl在大于5kQ时，工作频率可由下式确定：/=反应分压由2乃
2、旧色鸟，人和凡构成。反应输入电压为2.5V,经计算，凡取2kd%取28kQ,R取Ikd调试时，调节耳，使输出电压为30.9V。&为场效应管门极限流电阻。r4，e7，Gi构成误差放大器的频率补偿网络。R2.2构成RC源波器，防止限流电阻&上的噪声使I-413产生.误保护操作。C3,Ct为退耦电容，C5为旁路电容。以减小开关噪声对供电电源的影响。为退耦电容，减小开关噪声对UC3843输出基准源的影响。Cg为退耦电容，减小开关噪声对误差放大器的影响。电流连续条件下PFC电感可由下式确定。确定输出电压(输入电网电压一般都有一定的变化范围(%),为了输入电流很好地跟踪输入电压，BOoSt级的输出电压应当
3、高于输入最高电压的峰值，但因为功率耐压由输出电压决定，输出电压一般是输入最顶峰值电压的1.05l.l倍。例如，输入电压22OV,50HZ交流电，变化范围是额定值的20%(A=20),最顶峰值电压是22OX1.21.414=373.45V.输出电压可以选择3904IOV.决定最大输入电流(1)电感应当在最大电流时防止饱利。最大交流输入电流发生在输入电压最低，同时输出功率最大时其中，e,=U/,:Uin,n=y,(100-)%一最低输入电压：一BoOSt级效率，通常在95%以上。决定工作频率。由功率器件，效率和功率等级等因素决定。例如输出功率1.5kW,功率管为MOSFET,开关频率70100kH
4、z,决定最低输入电压峰值时最大占空度。因为连续模式BOOSt变换器输出0。与输入，”关系为U,=UJ(I-O),所以，pmax_4一电吧4从上式可见，如果,选取较低，在最高输入电压峰值时对应的占空度非常小，由于功率开关的开关时间限制(否那么降低开关频率)，可能输入电流不能跟踪输入电压，造成输入电流的THD加大。(5)求需要的电感量。为保证电流连续，BOOSt电感应当大于 =rnunpg*A*(3)其中，M=2k42lm,k=0.50.2o经调试后，实际PFC电感取1.03mlL2 .测试结果与分析当供电电源受到干扰时，可能使芯片停止工作，从而出现打嗝现象。当采样电阻受到干扰时，芯片容易导致误保护，使输出占空比到达最低。为防止干扰，PCB要根据高频PCB布局规那么布局。3 .印制板底层图图3/印制板底层图4.印制板元件布局图图4/印制板元件相局图
