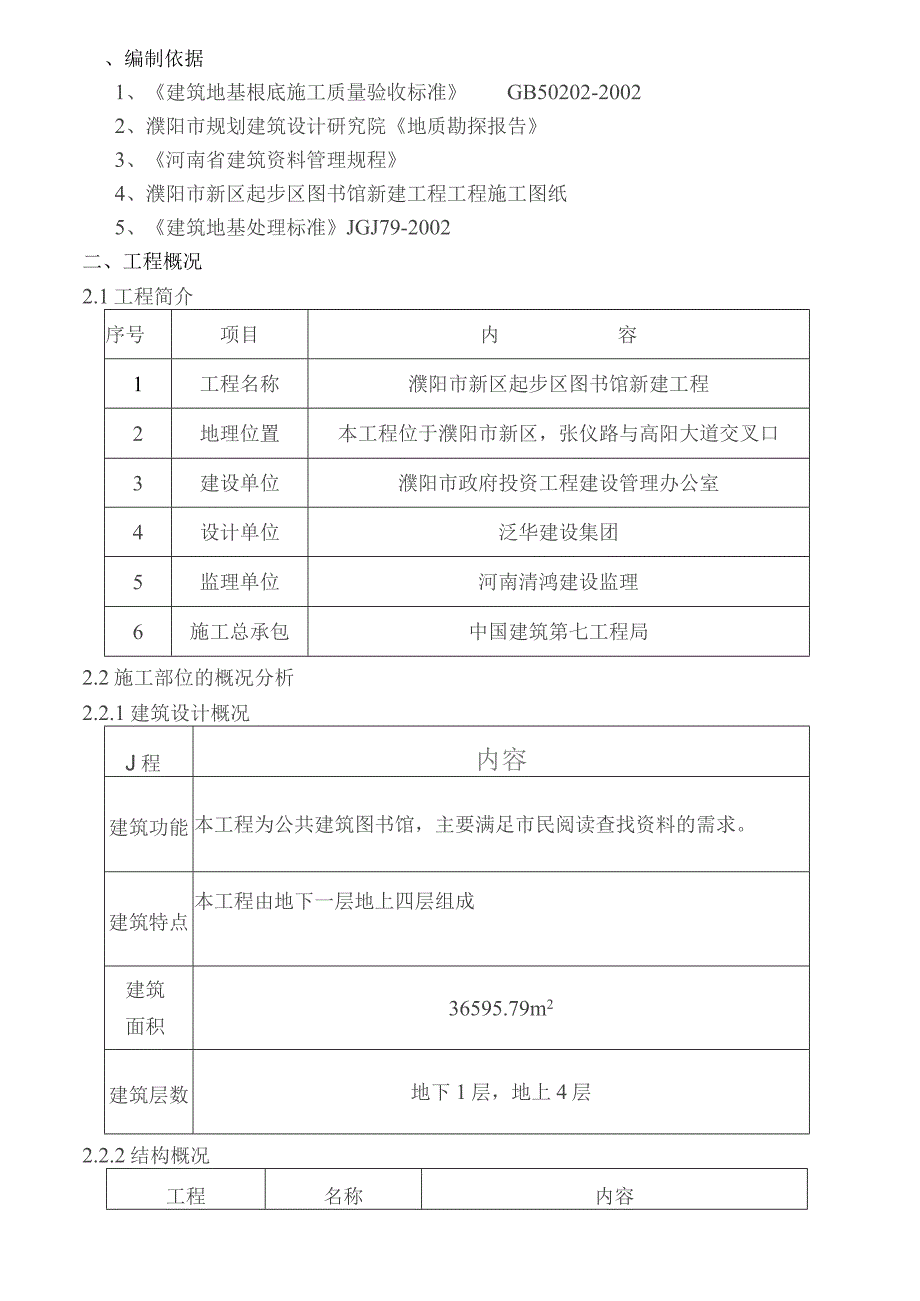

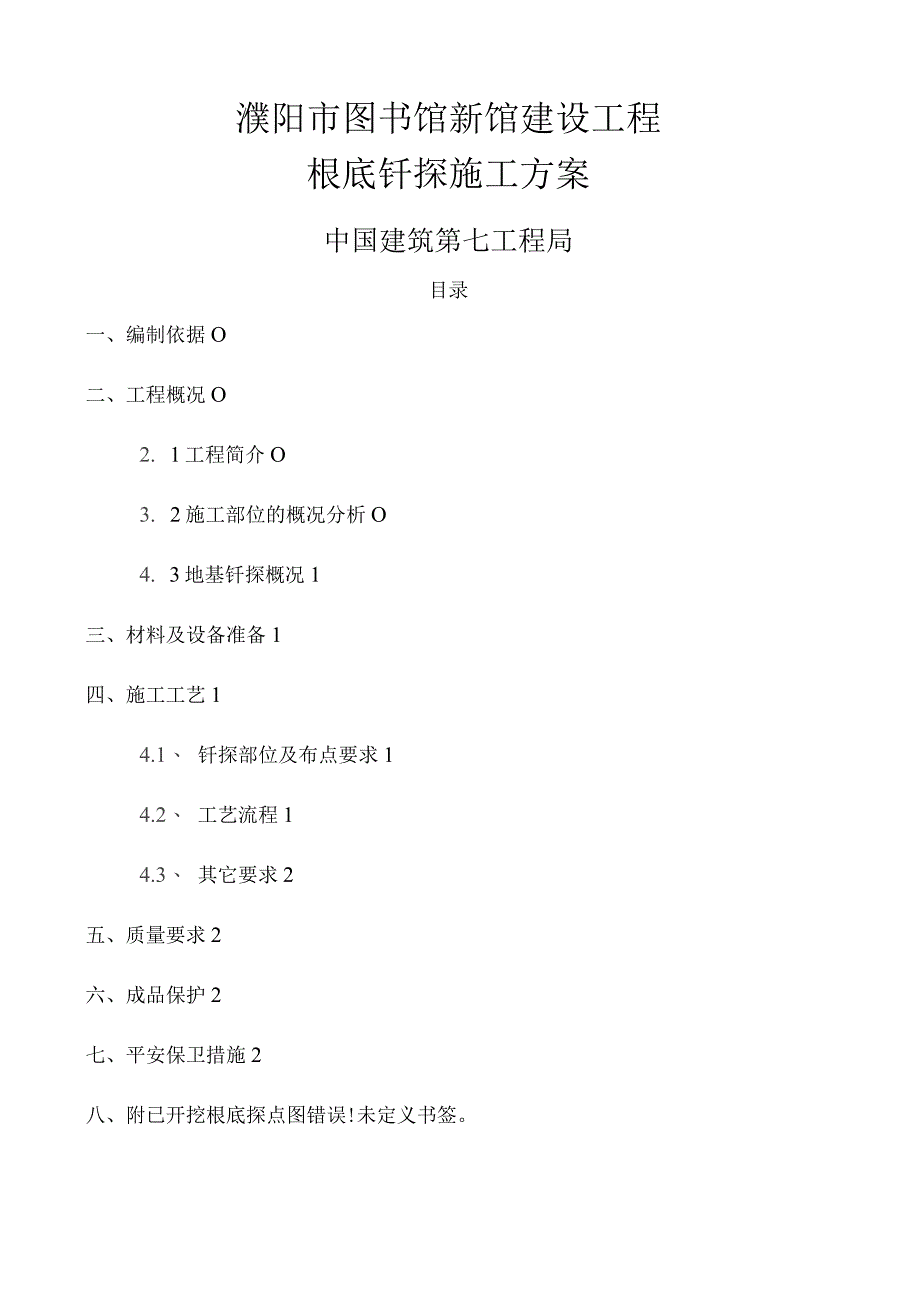

1、濮阳市图书馆新馆建设工程根底钎探施工方案中国建筑第七工程局目录一、编制依据O二、工程概况O2. 1工程简介O3. 2施工部位的概况分析O4. 3地基钎探概况1三、材料及设备准备1四、施工工艺14.1、 钎探部位及布点要求14.2、 工艺流程14.3、 其它要求2五、质量要求2六、成品保护2七、平安保卫措施2八、附已开挖根底探点图错误!未定义书签。、编制依据1、建筑地基根底施工质量验收标准GB50202-20022、濮阳市规划建筑设计研究院地质勘探报告3、河南省建筑资料管理规程4、濮阳市新区起步区图书馆新建工程工程施工图纸5、建筑地基处理标准JGJ79-2002二、工程概况2.1工程简介序号项目

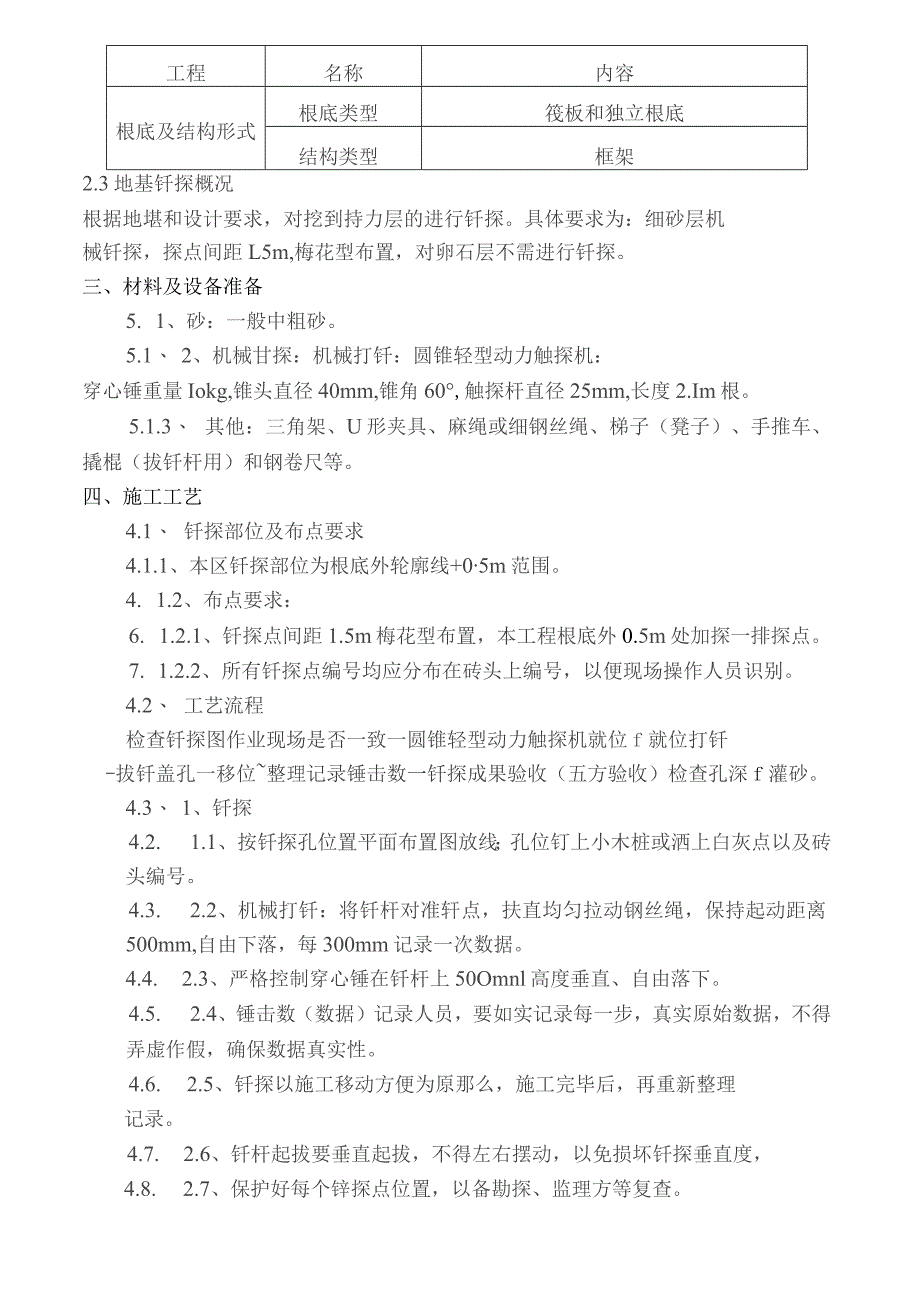

2、内容1工程名称濮阳市新区起步区图书馆新建工程2地理位置本工程位于濮阳市新区，张仪路与高阳大道交叉口3建设单位濮阳市政府投资工程建设管理办公室4设计单位泛华建设集团5监理单位河南清鸿建设监理6施工总承包中国建筑第七工程局2.2施工部位的概况分析2.2.1建筑设计概况J程内容建筑功能本工程为公共建筑图书馆，主要满足市民阅读查找资料的需求。建筑特点本工程由地下一层地上四层组成建筑面积36595.79m2建筑层数地下1层，地上4层2.2.2结构概况工程名称内容工程名称内容根底及结构形式根底类型筏板和独立根底结构类型框架2.3地基钎探概况根据地堪和设计要求，对挖到持力层的进行钎探。具体要求为：细砂层机械
3、钎探，探点间距L5m,梅花型布置，对卵石层不需进行钎探。三、材料及设备准备5. 1、砂：一般中粗砂。5.1、 2、机械甘探：机械打钎：圆锥轻型动力触探机：穿心锤重量Iokg,锥头直径40mm,锥角60,触探杆直径25mm,长度2.Im根。5.1.3、 其他：三角架、U形夹具、麻绳或细钢丝绳、梯子（凳子）、手推车、撬棍（拔钎杆用）和钢卷尺等。四、施工工艺4.1、 钎探部位及布点要求4.1.1、本区钎探部位为根底外轮廓线+05m范围。4. 1.2、布点要求：6. 1.2.1、钎探点间距1.5m梅花型布置，本工程根底外0.5m处加探一排探点。7. 1.2.2、所有钎探点编号均应分布在砖头上编号，以便
4、现场操作人员识别。4.2、 工艺流程检查钎探图作业现场是否一致一圆锥轻型动力触探机就位f就位打钎-拔钎盖孔一移位整理记录锤击数一钎探成果验收（五方验收）检查孔深f灌砂。4.3、 1、钎探4.2. 1.1、按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点以及砖头编号。4.3. 2.2、机械打钎：将钎杆对准轩点，扶直均匀拉动钢丝绳，保持起动距离500mm,自由下落，每300mm记录一次数据。4.4. 2.3、严格控制穿心锤在钎杆上50Omnl高度垂直、自由落下。4.5. 2.4、锤击数（数据）记录人员，要如实记录每一步，真实原始数据，不得弄虚作假，确保数据真实性。4.6. 2.5、钎探以施工
5、移动方便为原那么，施工完毕后，再重新整理记录。4.7. 2.6、钎杆起拔要垂直起拔，不得左右摆动，以免损坏钎探垂直度，4.8. 2.7、保护好每个锌探点位置，以备勘探、监理方等复查。4.3、其它要求4.3. 1、钎探完毕后，要保护好钎孔，未经五方验收后，不准灌砂。4.3. 2、灌砂时，用巾10钢筋（长超过1.8m）检查是否灌满压实。4.3. 3、钎探如遇枯水井、树根、软落土层以及地下不明物时，应报告现场负责人，查明原因，再进行钎探。4.3. 4、在记录表上，用不同颜色铅笔标注，与常规不同的锤击数。4.9. 5、在钎孔平面布置图上，注明过硬或过软孔号的位置，把障碍物或不明障碍物标注在图上，以便设
6、计、勘察人员或有关部门验槽时分析处理。五、应注意的质量问题及要求5.1、 轩位根本准确，轩孔不遗漏。5.2、 轩孔灌砂密实、不遗漏、不掺假。5.3遇钢钎打不下去时，应请示有关工长或技术员，取消钎孔或移位打钎。不得不打或任意填写锤数。5. 4记录数据应根据平面布置图的探孔位置填写。5.4. 1将钎孔平面布置图上的钎孔与记录表上的钎孔先行对照，有无错误。发现错误及时修改或补打。5. 4.2在记录表上用有色铅笔或符号将不同轩孔的锤击数分开。6. 4.3在钎孔平面布置图上，注明过硬或过软的孔号的位置。六、成品保护成品保护：钎探完成后，应做好标记，保护好钎孔，未经质量检查人员和有关技术员复验，不得堵塞或灌砂。七、平安保卫措施6.1、 进场必须戴平安帽。6.2、 不准吸烟，不准喝酒，不准赌博。6.3、 禁止随地大小便。6.4、 不准打架斗殴八、附己开挖根底探点图。
