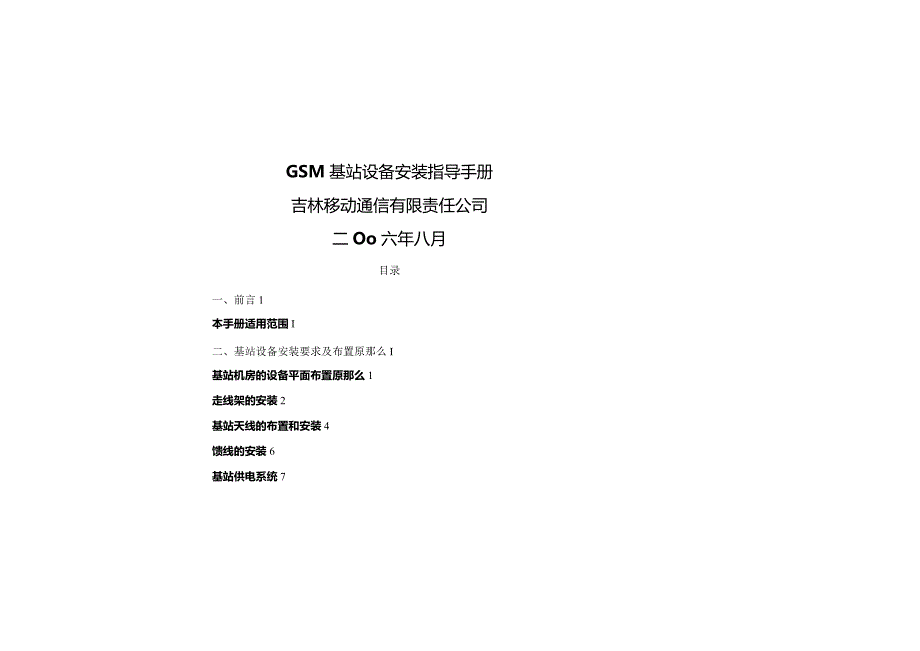

1、GSM基站设备安装指导手册吉林移动通信有限责任公司二Oo六年八月目录一、前言1本手册适用范围I二、基站设备安装要求及布置原那么I基站机房的设备平面布置原那么1走线架的安装2基站天线的布置和安装4馈线的安装6基站供电系统72.5. /交流配电箱的安装72.5.2 忘频开关电源的配置82.5.3 蓄电池的安装9空调的安装9三、基站的防雷与接地9供电系统的防雷与接地错误!未定义书签.电源防雷器的安装错误!未定义书3.3.2.1 屯源防雷器的安装133.2.2 电源防雷器安髓考前须知13天做微系统的防雷与接地14其它设施的防雷与接地15四、基站工艺要求16对基站机房建筑的工艺要求16对缆线布放的要求1

2、8电力电燃弯曲半径票求:24各种标识牌及机房内附属物品的要求25一、前言为了进一步提高工程建设,保证工程施工进度,统一解决工程建设中遇到的不标准施工问题,统-基站验收、整治标准,特制定出GSM基站设备安装指导手册。本手册适用范围本手册适用于吉林移动GSM网基站无线、电源设备安装工程。二、基站设备安装要求及布置原那么基站机房的设备平面布置原那么(1)基站设备通常排成一列(前面板对齐);(2)设备安装须进行抗震加固,在机架底部与地面加固;(3)安装完毕后,垂直偏差度应不大于3亳米;主走道侧必须对齐成直线,误差不大于5毫米;相邻机架应精密靠拢;整列机面应在同一平面上,无凹凸现象;(4)机架均应安装标

3、牌,标牌应统一安装于机柜前面板顶部正中,标牌内容应正确、清晰、完整(标明设备名称等,如:900BTS1、900BTS2,BTS设备标牌应标明设备制式、所属机柜等内容)。走线架的安装tl)走线架的安装位置和高度应符合施工图设计要求,左右偏爰不得超过50mm;(2)走线架应与机架平行,水平走线架每米允许偏差为2mm,整条走线架应无明显起伏和倾斜现象,走线架拐弯应成直角;(3)水平走线架的连接应用水平连接卡子,垂直(拐弯J走线架应用垂直连接卡了,且在卡子带挂钩端内应衬垫适宜的扁钢块。水平走线架卡子连接螺栓一律朝上穿放,连接端正、牢固;走线架水平连接实例走线架垂直连接实例4新建机房的走线架固定方式采用

4、两端时墙加固,中间加吊挂或对地支撑方式固定,每隔152m应作1次吊挂或对地支撑,走线架的吊挂应打在机房的承重梁上;对于3mX5m机房,主走线架可采用吊挂或横担加固方式进行加固:沿墙走线架可采用沿墙加固方式加固;走线架吊挂实例走线架对地支撑实例走线架终端加固实例走线架沿墙加固实例走线架横担加固实例(5)上下垂直走向的走线架与水平走向的走线架的连接应用升降卡子,它与地而和水平走线架均应垂宜,每米允许垂直偏差为2mm;(6)室内走线架最终用电缆连接至室内接地排上,室外楼顶走线架最终通过钢筋焊在大楼避雷带或接地极上.走线架接头之间如果没有良好的电气连接时,应增加导线加强走线架之间的电气连接;室外走线架

5、接地连接实例走线架间电气连接实例(7)各基站室内走线架统一采用40Omm宽的标准定型产品,安装在机架上方-走线架高度应根据机房的实际高度进行调整,走践架下沿距地为250Omm为宜;室内上走线实例(8)走线架的安装位置应有利于机架走线的布放,且馈线窗般安装在与走线架上檐水平的位置。馈线窗下沿与走线架相水平实例2.3基站天线的布置和安装(1)安装天线时要考虑天线附近环境和基站附近环境。对于天线附近环境主要考虑天线与天线之间的相互影响和天线受铁塔的影响。时于基站附近环境那么主要考虑50Om以内高层建筑物对传播的影响;Sf e全向天践安装实例(2)基站天线除本身直接接地外,还应设计有避雷针保护,天线应

6、处于避雷针保护装置的保护范围之内。2.4 馈线的安装布放馈线时要注意以下事项:CD基站馈线为7后或1-5/8的同轴电缆,安装时馈线弯曲半径应大于250mm;12软馈线的曲率半径120mm:1/2软馈线的弯曲半径图7用大馈线的弯曲半径图(2)馈线在铁塔爬梯和走线架上布放时,馈线每隔15米用馈线卡子加固一次;馈线室内走线及固定范例(3)馈城在室内局部应沿电缆走道或沿墙的电缆走线架安装,不能直接敷设在地面或墙壁上;馈线室内走线及固定范例(4)馈线进入机房的孔洞应严格密封,馈线应有回水弯,以防雨水渗入机房,馈线回水弯的制作;馈线回水汴制做实例馈线回水穹制作及第二点接地实例(5)馈线在铁塔上安装时,应沿

7、上塔爬梯一侧安装。馈线在塔上与天线连接端应将其外导体良好接地;(6)不管天线安装在塔上、屋顶或其它位置,其馈线在进入机房之前,都应将同轴电缆的外导体良好接地。2.5 基站供电素统交流配电箱的安装2.6 交流配电箱分室内型和室外型,室外型应进行防水、防生处理.箱体内部应加衬板,缆线及接线排应在衬板之后,衬板在空开对应位置开口,使交流空开外露;安装衬板后配电箱内部结构(2)板房基站交流配电箱采用上下进出线的方式,配电箱上、下各开出线口。配电箱中应有零线排和地线排,零线排不应做接地处理,地线排采用黄绿色lX35m?BV系列践接入室内地线排。箱体应做接地处理,采用黄绿色lX35mr112BV系列线同箱

8、内地线排相连。交流配电箱采用壁挂安装方式,下沿距地1.5m:插图配电箱上、下进出线图)(3)边际站交流配电箱应做防水处理,门边要有压条防止雨水进入,进、出现口应开在箱体下方,并应进行密封处理。配电箱中应有零线排和地线排,零线排不应做接地处理,地线排采用黄绿色lX35mm2BV系列线接入室内地线排。箱体应做接地处理,采用黄绿色l35mm-BV系列线同箱内地线排相连。采用特制支架固定在水泥墩上。插图(边际站配电箱图)2高频开关电源的配置基站无线设备应根据其机柜峰值电流,选择适当型号空气开关,接入一次下电侧;传输设备应根据其峰值电流,选择适当型号空气开关,接入二次卜电侧。在施工当中,如开关电源宜流输

9、出局部无相应空气开关,应根据设计,将对应位置空气开关予以更换。在开关电源安装时,应根据设计要求,调整开关电源1次下电阀值。253蓄电池的安装蓄电池通常莫墙安装,安装两组架式电池时中间相距400宛,以便于安装竖直走线架。2.6空调的安装(1)基站所用室内机大多数是落地柜式空调,须安装角钢底座固定在地面上;(2)室内机应面向基站设备安放;(3)安装空调时,室内机有冷凝水排出,机房墙壁需要打孔安装排水管,务必使管道呈UloO以上的下斜坡度(内高外低J,以防形成气袋:穿墙孔应加隔离板并用防火泥封堵。三、基站的防雷与接地为防止雷电的侵害,确保人身平安,要求电源设备应满足相关标准、标准中关于耐宙冲击指标的

10、规定,交流配电箱、交流配电单元应设有分级防护装置1.基站的交流供电系统应采用二相五线制供电方式;2,基站宜设置专用电力变压器,电力线宜采用具有金属护套或绝缘护套电缆穿钢管埋地引入基站,电力电缆金属护套或钢管两端应就近可靠接地,该段电缆统一采用3X35mm2-StfHsX+地面/胸端-都应触地连接地下长度50m说明:1、竟议市电入户线埋入冻土层以下;2,一微地区市电入户线埋地深度:(0mi0)m3,山区市电入户线埋坦谦宽:(L3L5)m市电入户电缆示意图3、进入基站的低压电力电缆宜从地下引入机房,其长度不宜小于50m(当变压器高压侧已采用电力电缆时,低正侧电力电缆长度不限),地埋深度应在冻土层以

11、下,一般地区埋深0.81m,山区L2;4、交流配电箱应加装电源防雷器,电源防雷器应能承受的模拟冲击电流波形为8/20us,冲击电流幅值大于60KA架空进线或40KA非架空进线);5、组合高频开关电源其防雷应能承受的模拟冲击电流波形为8/20us,冲击电流幅值大于IOKA的雷击;6、基站供电设备的正常不带电的金属局部、避雷器的接地端,均应作保炉接地,严禁做接零保护.新增高频开关电源外壳保护地线采用RVVZ-35mm2从室内地线接线板上引出;7,基站直流工作地,应从室内接地聚集线上就近引接,接地线截面积应满足最大负荷的要求,为95mm2,材料为多股铜线-新增高频开关电源工作地线板引入线采用RVVZ

12、-70mn2从室内地线接线板上引出。插图接地线图电源防雷器的安装电源防雷器其安装方式应为在交流配电箱市电进线侧,在380V/100A空开输出侧将火线、零线采用25mm/V系列电缆分别接在防雷箱对应的端子上,同时将防宙器接地端子通过1X35mm2黄绿色BV系列电缆连接到室内地线排即可。本期电源防雷箱采用壁挂式安装,安装于交流配电箱侧面。插图(浪涌位置图)3.2.2电源防雷器安装考前须知I)由变压器侧进入机房的电力电缆应通过空气开关前方可接入电源防雷器;2)在安装完毕后,将空气开关合闸导通,以保证防雷器处于运行状态;3)在安装完毕后,应检查防雷器模块与底座是否完全插紧、到位;4与电源防雷箱的连接线

13、线径应安装设计要求选择,连线线径不应过细,防止防雷器动作的流通效果和保护效果受到影响;5)主电路及地线排至防雷箱的连线应尽可能减少至500mm左右;6)防雷器的地线与其它线路应隔离布放,防止对被保护设备产生二次感应现象的发生。3.3 天馈线系统的防雷与接地(1)馈线在机房外接地在布放天馈线时,馈线进机房前必须三点接地。第1点:位于塔(或桅杆)顶天线1/2馈线与7/8馈线转接处。1米处,均采用接地卡子与铁塔塔身可靠连接。第3点:位于馈线进机房洞孔外,采用接地卡子与室外接地铜排相连接。如铁塔高度大于60m,馈线应在铁塔中部增加I处接地。(2)馈线在机房内的接地BTS设备的每条1/2和7用馈线转接处

14、可以安装避雷器目前摩托罗拉设备安装馈线避雷器)并做好保护接地,用RVVZIX16平方毫米电缆连接到室外接地铜排。馈线第一点接地实例馈线第二点接地实例注,本实例中的馈线接线卡子在下俯固定.基站同轴电缆馈线的金属外护层,应在上部、下部和经铁塔过桥(或室外走线架)进机房入口处就近接地。当铁塔高度大于或等于60米时,同轴电缆馈线的金属外护层还应在铁塔中部增加-处接地。基站馈线前两(三)处接地采用RVVZ-35mm2电缆截至铁塔(天线增高架或室外走线架)上,第三(四)处接地采用RVVZ-35mn?电缆接至基站室外地线接线板匕馈线第三点接地3.4 其它设施的防雷与接地移动通信基站的建筑物高层建筑)应有完善

15、的防直击雷及抑制二次感应雷的防雷装置(避雷网、避雷带和接闪器等)。机房顶部的各种金属设施,均应分别与屋顶避雷带就近连通.基站室外走线架、波导过桥等均应与防雷地网良好接触,采用RVVZ35mn电缆引接至基站室外地线接线板上.机房内走线架、吊挂铁架、机架或机壳等均应作保护接地。走线架接地线要求由走线架中部布放至地线接线板板房基站新装设备外壳、走线架接地线采用RVVZ-35mm2电缆引接至室内地线接线板上。四、基站工艺要求4.1 对基站机房建筑的工艺要求1、机房的高度:机房最低净高3米,采用上走线方式;2、机房的面积:机房面积大小应按设计建议的尺寸;3、机房的地面:地面标准载荷600Kg/m2,地面要求光洁平整,整个机房平面最远两点的高度偏差应小于0.2%,且最大不得超过5mm。基站的机柜直接固定在地面:4、机房的门窗:机房的外窗应密封防尘,门应方便设备的搬运,并密封防尘;窗、门结构应严密,防止雨水进入;5、机房的天棚及四壁、沟槽
