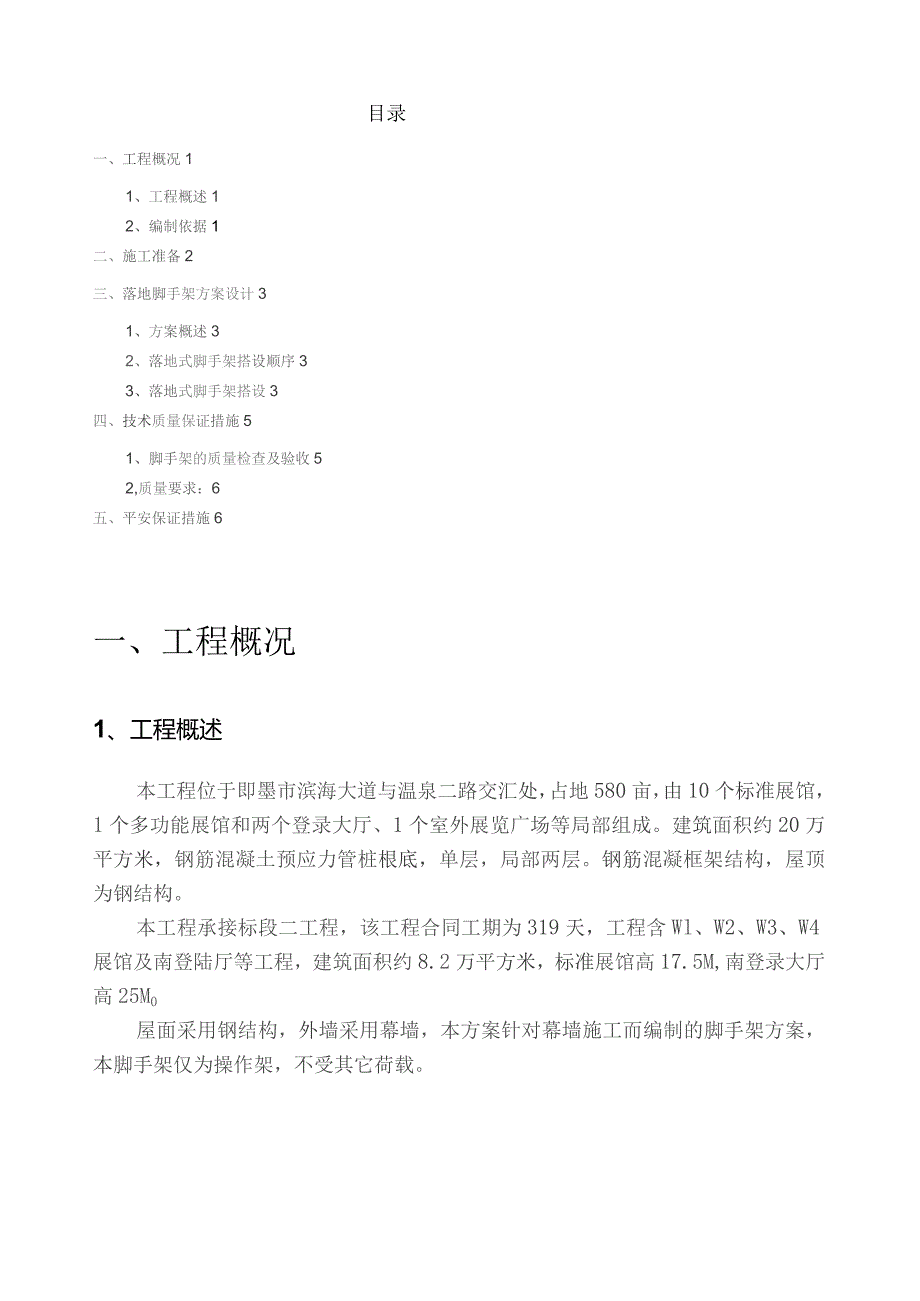

外脚手架施工方案(幕墙).docx_第1页
第1页 / 共7页

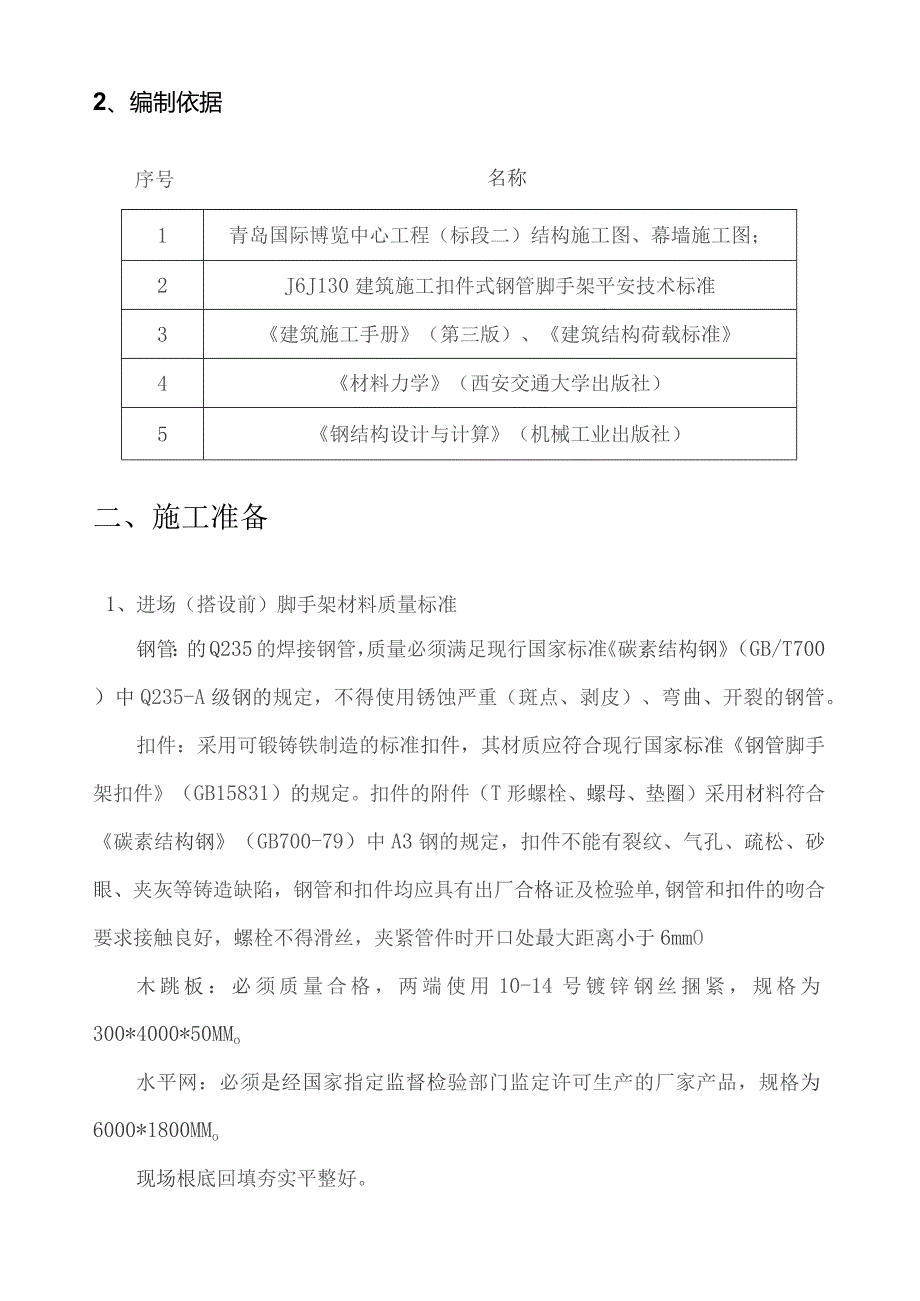

外脚手架施工方案(幕墙).docx_第2页
第2页 / 共7页

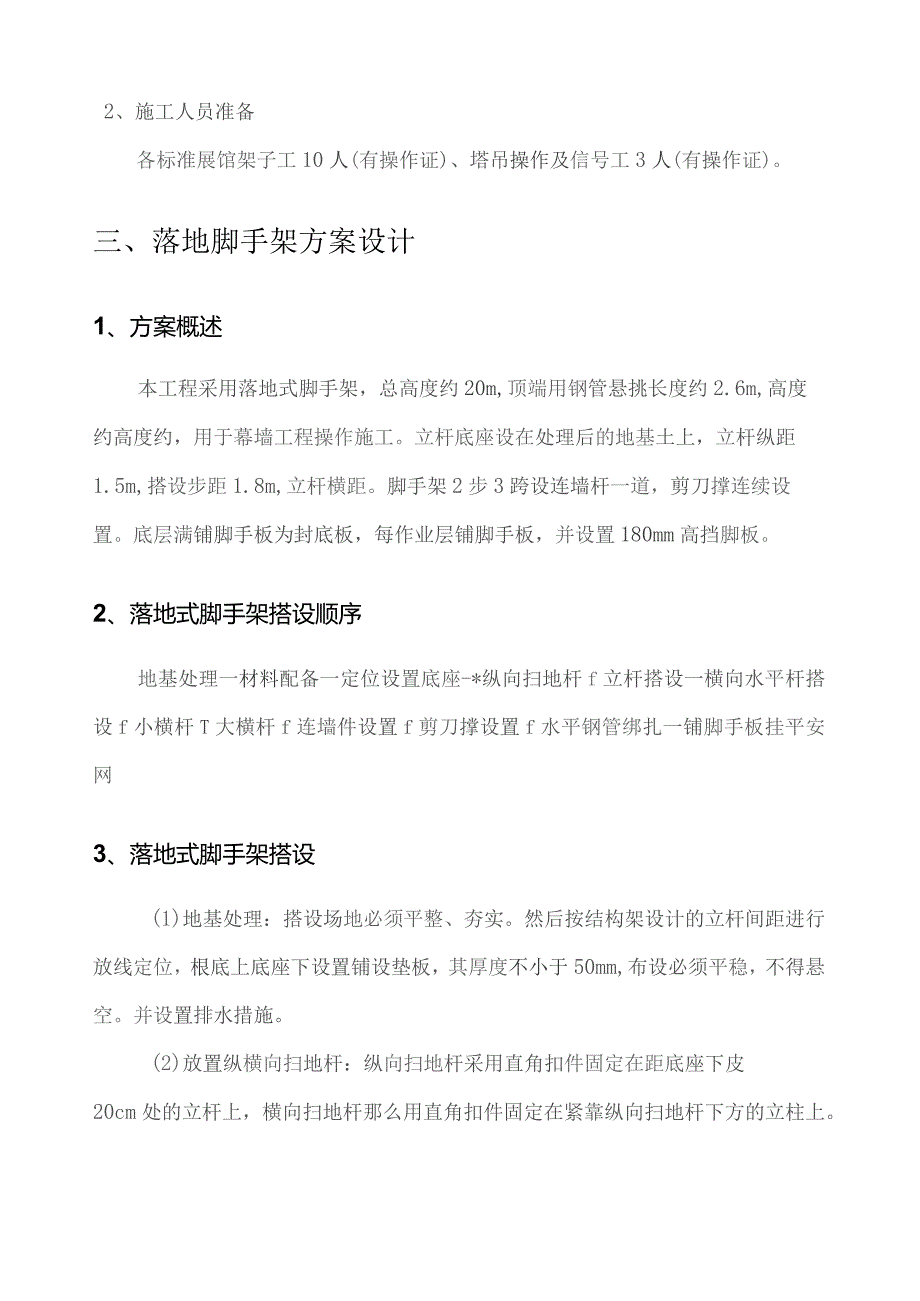

外脚手架施工方案(幕墙).docx_第3页
第3页 / 共7页
外脚手架施工方案(幕墙).docx_第4页
第4页 / 共7页
外脚手架施工方案(幕墙).docx_第5页
第5页 / 共7页
外脚手架施工方案(幕墙).docx_第6页
第6页 / 共7页
外脚手架施工方案(幕墙).docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《外脚手架施工方案(幕墙).docx》由会员分享,可在线阅读,更多相关《外脚手架施工方案(幕墙).docx(7页珍藏版)》请在第壹文秘上搜索。

1、目录一、工程概况11、工程概述12、编制依据1二、施工准备2三、落地脚手架方案设计31、方案概述32、落地式脚手架搭设顺序33、落地式脚手架搭设3四、技术质量保证措施51、脚手架的质量检查及验收52,质量要求:6五、平安保证措施6一、工程概况1、工程概述本工程位于即墨市滨海大道与温泉二路交汇处,占地580亩,由10个标准展馆,1个多功能展馆和两个登录大厅、1个室外展览广场等局部组成。建筑面积约20万平方米,钢筋混凝土预应力管桩根底,单层,局部两层。钢筋混凝框架结构,屋顶为钢结构。本工程承接标段二工程,该工程合同工期为319天,工程含Wl、W2、W3、W4展馆及南登陆厅等工程,建筑面积约8.2万

2、平方米,标准展馆高17.5M,南登录大厅高25M0屋面采用钢结构,外墙采用幕墙,本方案针对幕墙施工而编制的脚手架方案,本脚手架仅为操作架,不受其它荷载。2、编制依据序号名称1青岛国际博览中心工程(标段二)结构施工图、幕墙施工图;2J6J130建筑施工扣件式钢管脚手架平安技术标准3建筑施工手册(第三版)、建筑结构荷载标准4材料力学(西安交通大学出版社)5钢结构设计与计算(机械工业出版社)二、施工准备1、进场(搭设前)脚手架材料质量标准钢管:的Q235的焊接钢管,质量必须满足现行国家标准碳素结构钢(GB/T700)中Q235-A级钢的规定,不得使用锈蚀严重(斑点、剥皮)、弯曲、开裂的钢管。扣件:采

3、用可锻铸铁制造的标准扣件,其材质应符合现行国家标准钢管脚手架扣件(GB15831)的规定。扣件的附件(T形螺栓、螺母、垫圈)采用材料符合碳素结构钢(GB700-79)中A3钢的规定,扣件不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷,钢管和扣件均应具有出厂合格证及检验单,钢管和扣件的吻合要求接触良好,螺栓不得滑丝,夹紧管件时开口处最大距离小于6mmO木跳板:必须质量合格,两端使用10-14号镀锌钢丝捆紧,规格为300*4000*50MMo水平网:必须是经国家指定监督检验部门监定许可生产的厂家产品,规格为6000*1800MMo现场根底回填夯实平整好。2、施工人员准备各标准展馆架子工10人(有操作

4、证)、塔吊操作及信号工3人(有操作证)。三、落地脚手架方案设计1、方案概述本工程采用落地式脚手架,总高度约20m,顶端用钢管悬挑长度约2.6m,高度约高度约,用于幕墙工程操作施工。立杆底座设在处理后的地基土上,立杆纵距1.5m,搭设步距1.8m,立杆横距。脚手架2步3跨设连墙杆一道,剪刀撑连续设置。底层满铺脚手板为封底板,每作业层铺脚手板,并设置180mm高挡脚板。2、落地式脚手架搭设顺序地基处理一材料配备一定位设置底座-*纵向扫地杆f立杆搭设一横向水平杆搭设f小横杆T大横杆f连墙件设置f剪刀撑设置f水平钢管绑扎一铺脚手板挂平安网3、落地式脚手架搭设(1)地基处理:搭设场地必须平整、夯实。然后

5、按结构架设计的立杆间距进行放线定位,根底上底座下设置铺设垫板,其厚度不小于50mm,布设必须平稳,不得悬空。并设置排水措施。(2)放置纵横向扫地杆:纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立杆上,横向扫地杆那么用直角扣件固定在紧靠纵向扫地杆下方的立柱上。(3)立杆的搭设:立杆自处理后的地基上开始搭设,纵向间距150OnInb横向内立杆距外墙面600mm,外立杆距外墙面1600mmo立杆的接长采用对接扣件,相邻力杆接头不设在同一步内;同一步内隔一根立杆的两接头在高度方向错开500三以上;各接头中心至主节点应在600mm范围之内。(4)大横杆:大横杆至于小横杆之下,在立柱的内侧,用直角扣

6、件与立杆扣紧,其长度大于3跨,不小于6m,同一步大横杆四周要交圈。大横杆采用对接扣件连接,其接头交错布置,不在同步,同跨内。相邻接头水平距离不小于50cm,各接头距立杆的距离不大于50cmo(5)小横杆:每一立杆与横杆相交处,都必须设置一根小横杆,并采用直角扣件扣紧,在大横杆上,该杆轴线偏离主节点的距离不大于15cm。小横杆间距应与立杆柱间距相同,且根据作业层脚手板搭设的需要,可在两立柱之间等间距增设小横杆。小横杆伸出外排大横杆边缘距离不小于10cm,伸出里排大横杆在立柱处相向布置。(6)剪刀撑:剪刀撑应设置在脚手架立杆外侧随立杆、纵横向水平杆同步搭设,通长至顶。每副剪刀撑跨越立杆的根数不应少

7、于4根,剪力撑每6步4跨设置一道,不应超过9m,斜杆与地面的夹角在45-60。之间。斜杆相交点处于同一条直线上,并沿架高连续布置。剪刀撑的一根斜杆扣在立杆上,两端分别用旋转扣件固定,在其中间增加2-4个扣接点。所有固定点距主节点距离不大于15cm。最下部的斜杆与立杆的连接点距地面的高度控制在30cm内。剪刀撑的杆件连接采用搭接,其搭接长度不小于E,并用不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端的距离不小于IOcmo(7)脚手板:脚手板采用松木,厚5cm,宽35-45cm,长度不小于3.5m的硬木板。在作业层下部架设一道水平兜网,随作业层上升,同时作业不超过两层。首层满铺一层脚手板,以上每

8、隔六层也要满铺一层脚手板,并设置平安网及防护栏杆。脚手板设置在3根横向水平杆上,并在两端用铁丝固定。脚手板应平铺、满铺、铺稳,接缝中设两根小横杆,各杆距接缝的距离均不大于15cmo靠墙一侧的脚手板离墙的距离不应大于15cm。拐角处两个方向的脚手板应重叠放置,防止出现头和空挡现象。(8)连墙件:连墙件采用刚性连接,环抱于框架柱与框架梁,m,水平间距为4.5m,连墙杆用048X3.5的钢管,它与脚手架和建筑物的连接采用直角扣件。连墙件横竖向顺序排列,均匀布置,与架体和结构立面垂直,并尽量靠近主节点(距主节点的距离不大于30Cm)。连墙杆伸出扣件的距离应大于10cm。底部第一根大横杆就开始布置连墙杆

9、,靠近框架柱、框架梁的小横杆可直接作连墙杆用。(9)防护设施:在作业层下部架处设一道水平兜网。在架内高度3.6m处设首层平网,往上每隔5步距设隔层平网,施工层应设随层网。作业层脚手架立杆于0.6m及1.2m处设有两道防护栏杆,底部侧面设18cm高的挡脚板。(10)具体施工见下列图。四、技术质量保证措施1、脚手架的质量检查及验收(1)在脚手架完成之后,必须由平安部、技术部、搭设班组等进行检查、验收,并填写验收单、合格前方可进行使用。(2)脚手架的验收和日常检查按照以下规定进行,在遭受暴风、大雨、等强力作用之后;在使用过程中,发现有显著变形、沉降、撤除杆件和拉结以及其它平安隐患存在的情况时。检查合

10、格后,方允许投入使用或继续使用。2、质量要求:立杆垂直度:10Omln(最后验收)。搭设中立杆垂直度:H=2m,7mm;H=10m,20mm;H=20m,40nni;H=30m,60mi;H=40m,80mm;H=50m,100mm。间距:a步距20mm;b立杆纵距50mm;C立杆横距20mm。纵向水平高差:a同杆两端20mm;b同跨内两根纵向水平杆高差10mm。横向水平杆外伸长度(500mm):50mmo扣件螺栓拧紧力距4065Nm。五、平安保证措施1、施工前必须进行平安技术交底,所有架子工必须持证上岗。超过2m高作业须佩带平安带,平安帽与平安带在使用前须经检查合格;穿胶底防滑鞋,外架下部应

11、划警戒区并设围栏。操作脚手架上人员不得过分集中,严禁打闹、跑、跳,搭设过程中,假设杆件尚未扣紧或己松动时,严禁中途停止作业。2、搭设施工用的脚手架材料,必须把好材料质量关,不符合规定要求的材料,严禁使用。3、脚手架必须随着楼层的施工要求搭设,搭设时避开立体交叉作业,并严格按施工方案及相应平安标准进行施工,控制好立杆的垂直度,横杆水平并确保节点符合要求。4、立杆的垂直偏差,应不大于架高的1/600且全高偏斜不大于100nlin。5、大横杆的水平偏差不大于该片脚手架总长度的1/300,且不大于50mm,大、小横杆的允许挠度,一般暂定为杆件长度的1/50。6、脚手架各杆件相交伸出的端头均大于100m

12、n),以防止杆件滑脱。7、施工过程中,应随时观察地基及脚手架的变化情况,大风雨后,要观察有无变化,发现问题及时处理。8、架子四角应设避雷装置,脚手架的防雷接地用与建筑物柱子防雷接地连接,要用电阻表测定电阻不大于30,防止脚手架受雷击损坏。在施工过程中,遇有雷雨,施工人员应立即离去。9、脚手架撤除顺序自上而下进行,不能上下同时作业,连墙链必须与脚手架同步撤除。不允许分立面、分段撤除,拆下的扣件和配件应及时运至地面,严禁高空抛掷。10、底立杆应按立杆接长要求选择不同长度的钢管,交错设置,至少应有两种适合的不同长度的钢管作立杆,接头错开一个步跨。11、连墙件和剪刀撑应及时设置,不得滞后超过2步。12、脚手架在所有外架操作层外侧,有同时进行其他施工作业或行人通过时,应采取外立面全封闭和做防护栏杆。13、脚手架搭设使用后,定期不断进行维护、完善,落实专人进行检查及观测工字钢梁的变形。14、未尽事宜应严格按现行建筑平安操作规程进行施工。
