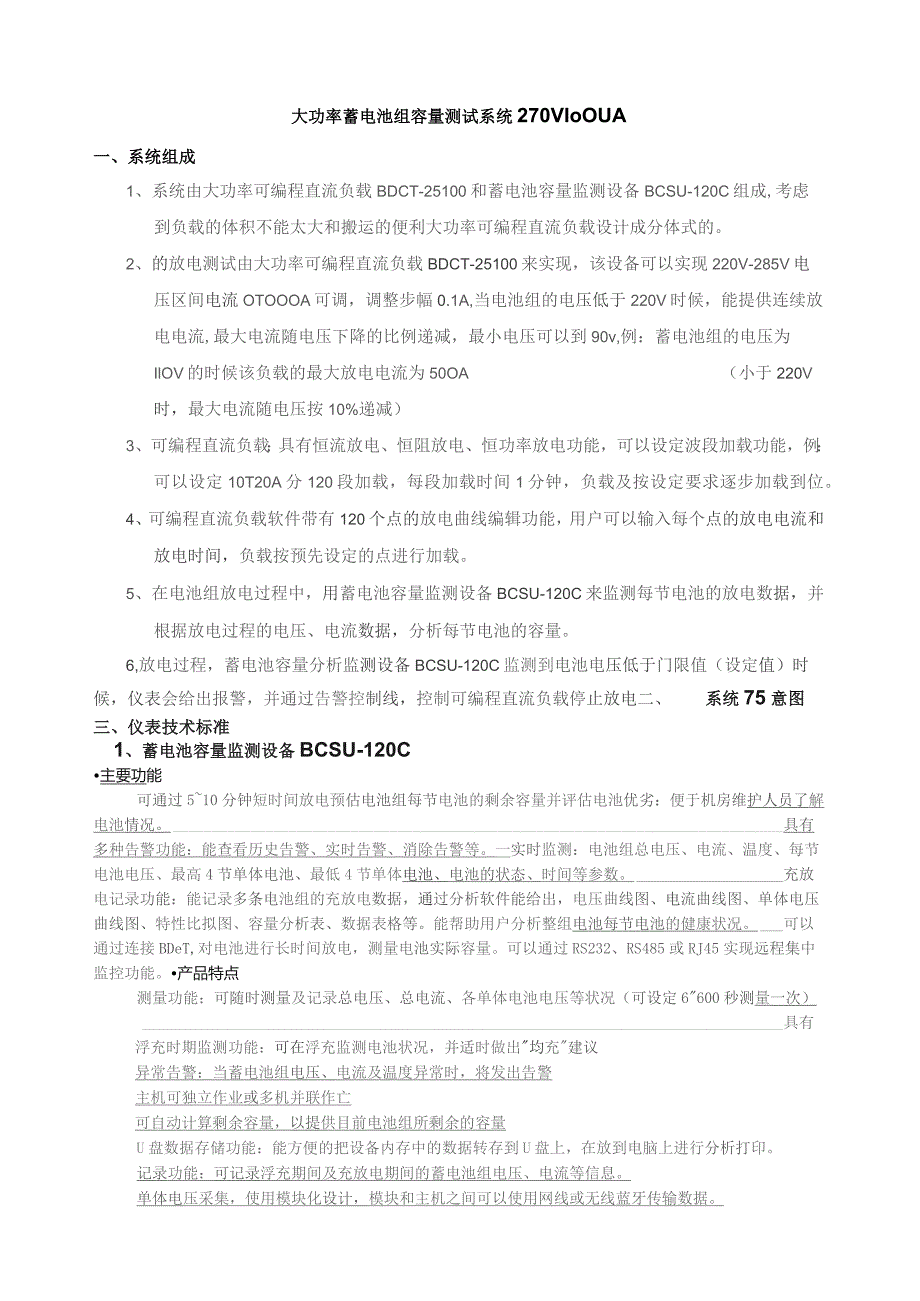

1、大功率蓄电池组容量测试系统270VIoOUA一、系统组成1、系统由大功率可编程直流负载BDCT-25100和蓄电池容量监测设备BCSU-120C组成,考虑到负载的体积不能太大和搬运的便利大功率可编程直流负载设计成分体式的。2、的放电测试由大功率可编程直流负载BDCT-25100来实现，该设备可以实现220V-285V电压区间电流OTOOOA可调，调整步幅0.1A,当电池组的电压低于220V时候，能提供连续放电电流,最大电流随电压下降的比例递减，最小电压可以到90v,例：蓄电池组的电压为IlOV的时候该负载的最大放电电流为50OA（小于220V时，最大电流随电压按10%递减）3、可编程直流负载：
2、具有恒流放电、恒阻放电、恒功率放电功能，可以设定波段加载功能，例：可以设定10T20A分120段加载，每段加载时间1分钟，负载及按设定要求逐步加载到位。4、可编程直流负载软件带有120个点的放电曲线编辑功能，用户可以输入每个点的放电电流和放电时间，负载按预先设定的点进行加载。5、在电池组放电过程中，用蓄电池容量监测设备BCSU-120C来监测每节电池的放电数据，并根据放电过程的电压、电流数据，分析每节电池的容量。6,放电过程，蓄电池容量分析监测设备BCSU-120C监测到电池电压低于门限值（设定值）时候，仪表会给出报警，并通过告警控制线，控制可编程直流负载停止放电二、系统75意图三、仪表技术标
3、准1、蓄电池容量监测设备BCSU-120C主要功能可通过510分钟短时间放电预估电池组每节电池的剩余容量并评估电池优劣：便于机房维护人员了解电池情况。具有多种告警功能：能查看历史告警、实时告警、消除告警等。一实时监测：电池组总电压、电流、温度、每节电池电压、最高4节单体电池、最低4节单体电池、电池的状态、时间等参数。充放电记录功能：能记录多条电池组的充放电数据，通过分析软件能给出，电压曲线图、电流曲线图、单体电压曲线图、特性比拟图、容量分析表、数据表格等。能帮助用户分析整组电池每节电池的健康状况。可以通过连接BDeT,对电池进行长时间放电，测量电池实际容量。可以通过RS232、RS485或RJ
4、45实现远程集中监控功能。产品特点测量功能：可随时测量及记录总电压、总电流、各单体电池电压等状况（可设定6600秒测量一次）具有浮充时期监测功能：可在浮充监测电池状况，并适时做出均充建议异常告警：当蓄电池组电压、电流及温度异常时，将发出告警主机可独立作业或多机并联作亡可自动计算剩余容量，以提供目前电池组所剩余的容量U盘数据存储功能：能方便的把设备内存中的数据转存到U盘上，在放到电脑上进行分析打印。记录功能：可记录浮充期间及充放电期间的蓄电池组电压、电流等信息。单体电压采集，使用模块化设计，模块和主机之间可以使用网线或无线蓝牙传输数据。单体电压采集模块采用内置CPU保证对电池电压的高精度采集7电

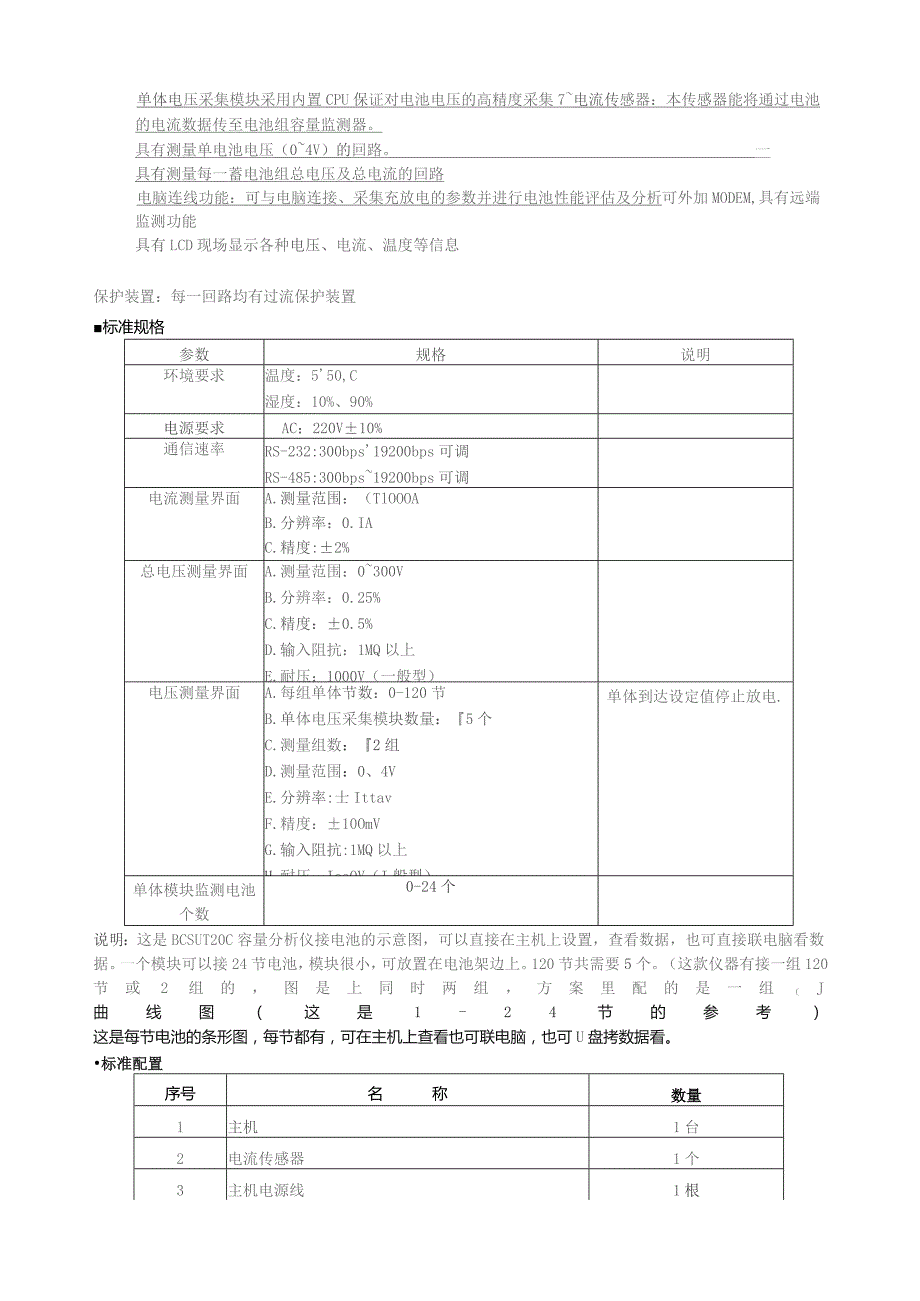

5、流传感器：本传感器能将通过电池的电流数据传至电池组容量监测器。具有测量单电池电压（04V）的回路。一具有测量每一蓄电池组总电压及总电流的回路电脑连线功能：可与电脑连接、采集充放电的参数并进行电池性能评估及分析可外加MODEM,具有远端监测功能具有LCD现场显示各种电压、电流、温度等信息保护装置：每一回路均有过流保护装置标准规格参数规格说明环境要求温度：550,C湿度：10%、90%电源要求AC：220V10%通信速率RS-232:300bps19200bps可调RS-485:300bps19200bps可调电流测量界面A.测量范围：（TlOOOAB.分辨率：0.IAC.精度:2%总电压测量界面
6、A.测量范围：0300VB.分辨率：0.25%C.精度：0.5%D.输入阻抗：1MQ以上E.耐压：1000V（一般型）电压测量界面A.每组单体节数：0-120节B.单体电压采集模块数量：5个C.测量组数：2组D.测量范围：0、4VE.分辨率:士IttavF.精度：10OmVG.输入阻抗:1MQ以上H.耐压：IooOV（I般型）单体到达设定值停止放电.单体模块监测电池个数0-24个说明：这是BCSUT20C容量分析仪接电池的示意图，可以直接在主机上设置，查看数据，也可直接联电脑看数据。一个模块可以接24节电池，模块很小，可放置在电池架边上。120节共需要5个。（这款仪器有接一组120节或2组的，

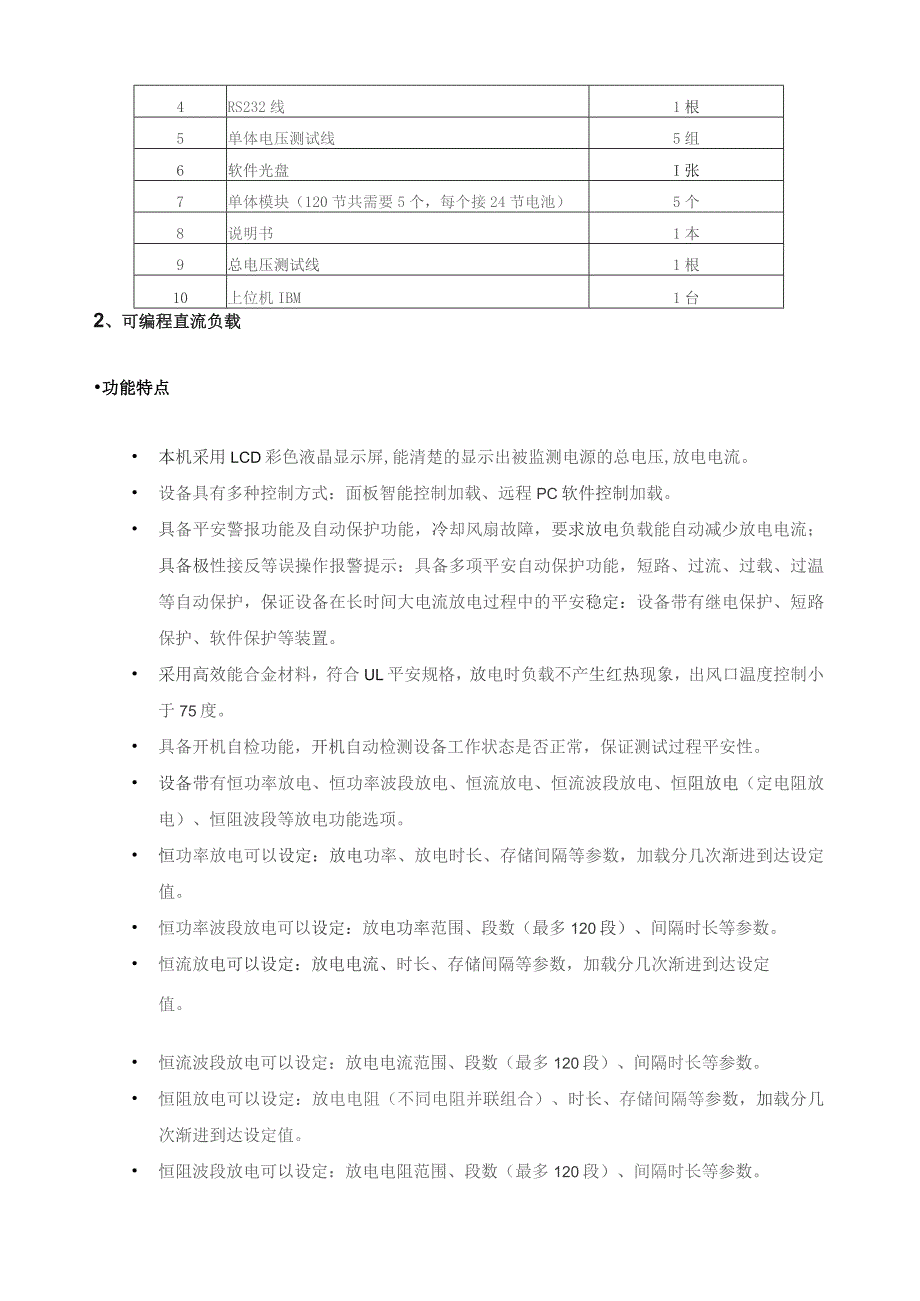

7、图是上同时两组，方案里配的是一组（J曲线图（这是1-24节的参考）这是每节电池的条形图，每节都有，可在主机上查看也可联电脑，也可U盘拷数据看。标准配置序号名称数量1主机1台2电流传感器1个3主机电源线1根4RS232线1根5单体电压测试线5组6软件光盘I张7单体模块（120节共需要5个，每个接24节电池）5个8说明书1本9总电压测试线1根10上位机IBM1台2、可编程直流负载功能特点 本机采用LCD彩色液晶显示屏,能清楚的显示出被监测电源的总电压,放电电流。 设备具有多种控制方式：面板智能控制加载、远程PC软件控制加载。 具备平安警报功能及自动保护功能，冷却风扇故障，要求放电负载能自动减少放电
8、电流；具备极性接反等误操作报警提示：具备多项平安自动保护功能，短路、过流、过载、过温等自动保护，保证设备在长时间大电流放电过程中的平安稳定：设备带有继电保护、短路保护、软件保护等装置。 采用高效能合金材料，符合UL平安规格，放电时负载不产生红热现象，出风口温度控制小于75度。 具备开机自检功能，开机自动检测设备工作状态是否正常，保证测试过程平安性。 设备带有恒功率放电、恒功率波段放电、恒流放电、恒流波段放电、恒阻放电（定电阻放电）、恒阻波段等放电功能选项。 恒功率放电可以设定：放电功率、放电时长、存储间隔等参数，加载分几次渐进到达设定值。 恒功率波段放电可以设定：放电功率范围、段数（最多120
9、段）、间隔时长等参数。 恒流放电可以设定：放电电流、时长、存储间隔等参数，加载分几次渐进到达设定值。 恒流波段放电可以设定：放电电流范围、段数（最多120段）、间隔时长等参数。 恒阻放电可以设定：放电电阻（不同电阻并联组合）、时长、存储间隔等参数，加载分几次渐进到达设定值。 恒阻波段放电可以设定：放电电阻范围、段数（最多120段）、间隔时长等参数。 主机操作面板有LCD液晶屏幕（彩屏），按键（九键），电流拨档开关等。液晶显示内容：参数设置、电压、电流、电阻、温度、放电容量、放电时长、启动时间等。 带有RS485通讯接口，与PC机间通讯。 带有数据分析打印软件，分析打印放电曲线，自动生成测试报告
10、；远程PC机上实时读取放电数据，可通过后台软件远程PC机上控制放电电流。 试验结束，数据经通信接口数据线通讯上传计算机后台处理后可自动生成各种图表，直流电源特性一目了然。技术参数设备型号BDCT-25100接入负载电压DC90V-285V放电功率范围接入负载电压DC90V-285V,功率0250kW。电流调测量范围电流放电范围0.I-100OA电流测量分辨率0.IA电流测量精度0.5%总电压测量精度0.5%电压测量分辨率温度测量范围085温度测量精度+C温度测量分辨率环境温度T0C50C环境湿度5%90%输入阻抗1兆欧以上耐压绝缘1000V以上散热方式强制风冷式，上顶排风平均无故障时间MTBF51000H工作电源AC220V15%,50Hz设备最大功耗200Ow重量(Kg)600A150Kg;400A120kg尺寸(mm)90OmmXI20OmmXI50Omm(每个机柜的尺寸)加载曲线图标准配置序号名称数量1主机1台2外挂负载IooOA是1台600A主机,可单用.40OA为从机。放电电缆各30m。1套3工作电源线(AC220V50Hz)1套4电压外采线(VOLTl)1根5RS-485通讯线1个6RS-232转RS-485有源转换器1套7说明书1木8软件光盘1张9保修卡1份产品图片:容量分析仪BCSU-120C尺寸：长340*宽90*高23Omm重5KG
