大体积混凝土裂缝处理篇.docx

上传人:p** 文档编号:641974 上传时间:2024-01-02 格式:DOCX 页数:12 大小:43.47KB
下载 相关 举报
大体积混凝土裂缝处理篇.docx_第1页
第1页 / 共12页
大体积混凝土裂缝处理篇.docx_第2页
第2页 / 共12页
大体积混凝土裂缝处理篇.docx_第3页
第3页 / 共12页
大体积混凝土裂缝处理篇.docx_第4页
第4页 / 共12页
大体积混凝土裂缝处理篇.docx_第5页
第5页 / 共12页
大体积混凝土裂缝处理篇.docx_第6页
第6页 / 共12页
大体积混凝土裂缝处理篇.docx_第7页
第7页 / 共12页
大体积混凝土裂缝处理篇.docx_第8页
第8页 / 共12页
大体积混凝土裂缝处理篇.docx_第9页
第9页 / 共12页
大体积混凝土裂缝处理篇.docx_第10页
第10页 / 共12页
亲,该文档总共12页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《大体积混凝土裂缝处理篇.docx》由会员分享,可在线阅读,更多相关《大体积混凝土裂缝处理篇.docx(12页珍藏版)》请在第壹文秘上搜索。

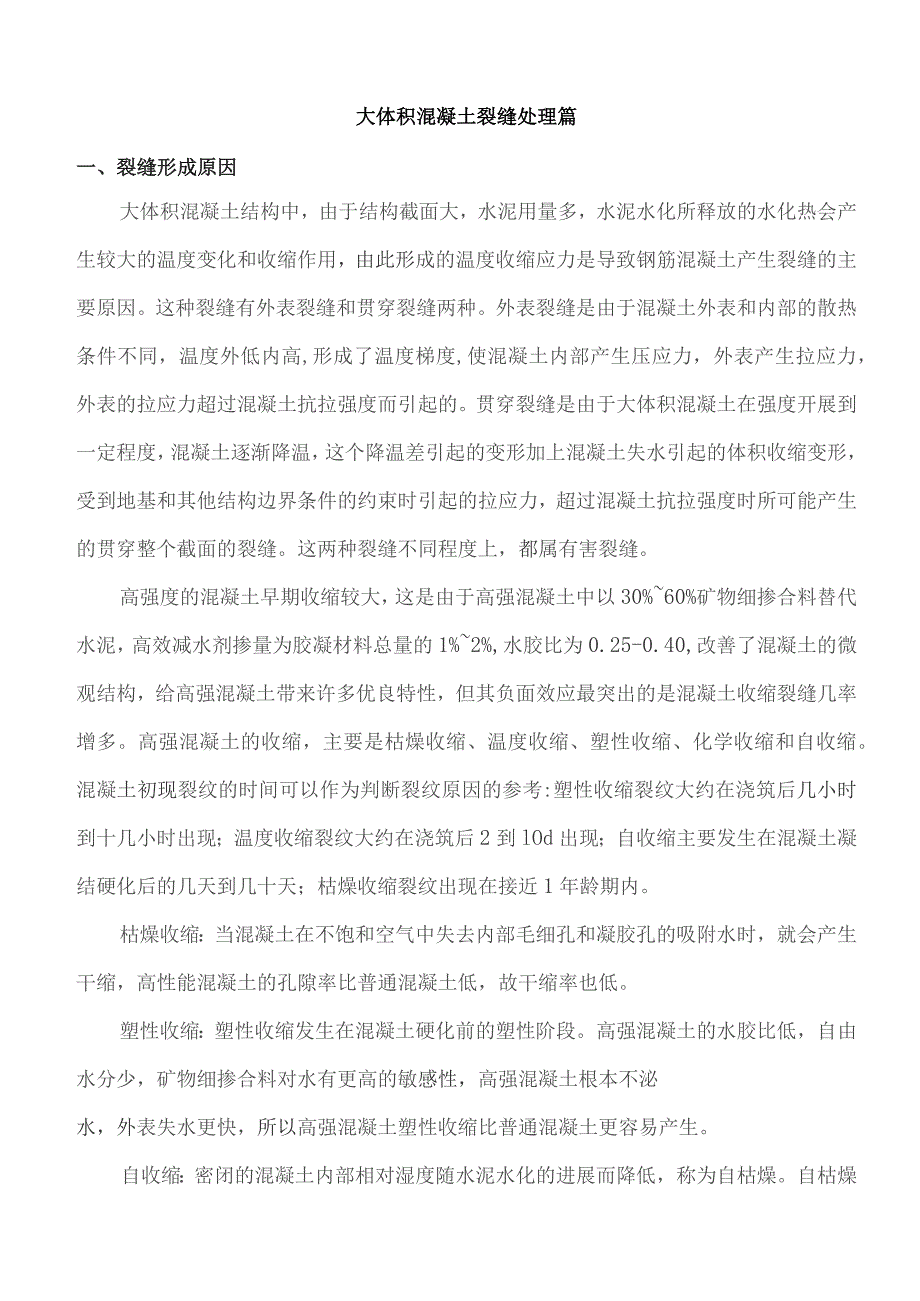

1、大体积混凝土裂缝处理篇一、裂缝形成原因大体积混凝土结构中,由于结构截面大,水泥用量多,水泥水化所释放的水化热会产生较大的温度变化和收缩作用,由此形成的温度收缩应力是导致钢筋混凝土产生裂缝的主要原因。这种裂缝有外表裂缝和贯穿裂缝两种。外表裂缝是由于混凝土外表和内部的散热条件不同,温度外低内高,形成了温度梯度,使混凝土内部产生压应力,外表产生拉应力,外表的拉应力超过混凝土抗拉强度而引起的。贯穿裂缝是由于大体积混凝土在强度开展到一定程度,混凝土逐渐降温,这个降温差引起的变形加上混凝土失水引起的体积收缩变形,受到地基和其他结构边界条件的约束时引起的拉应力,超过混凝土抗拉强度时所可能产生的贯穿整个截面的

2、裂缝。这两种裂缝不同程度上,都属有害裂缝。高强度的混凝土早期收缩较大,这是由于高强混凝土中以30%60%矿物细掺合料替代水泥,高效减水剂掺量为胶凝材料总量的1%2%,水胶比为0.25-0.40,改善了混凝土的微观结构,给高强混凝土带来许多优良特性,但其负面效应最突出的是混凝土收缩裂缝几率增多。高强混凝土的收缩,主要是枯燥收缩、温度收缩、塑性收缩、化学收缩和自收缩。混凝土初现裂纹的时间可以作为判断裂纹原因的参考:塑性收缩裂纹大约在浇筑后几小时到十几小时出现;温度收缩裂纹大约在浇筑后2到lOd出现;自收缩主要发生在混凝土凝结硬化后的几天到几十天;枯燥收缩裂纹出现在接近1年龄期内。枯燥收缩:当混凝土

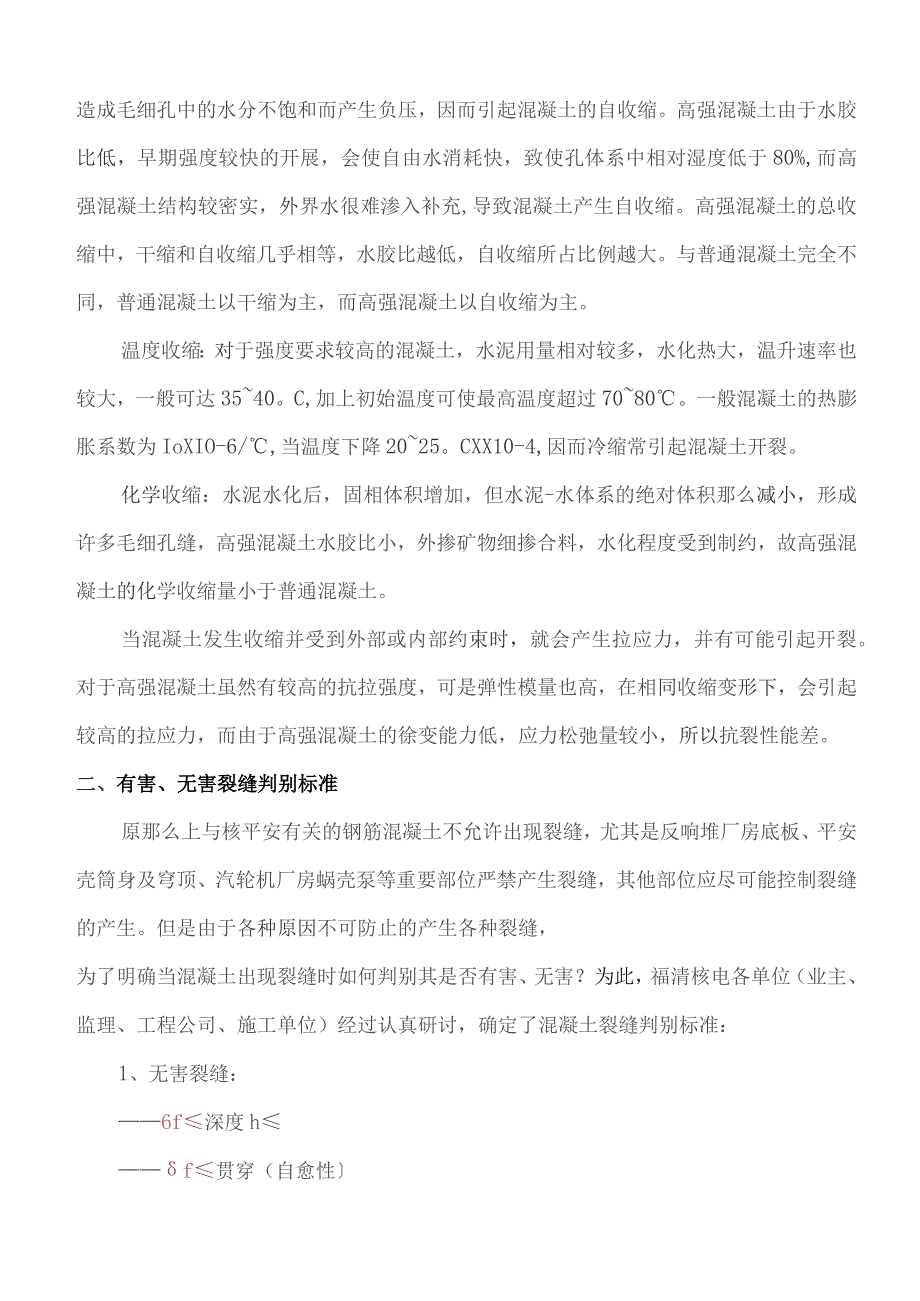

3、在不饱和空气中失去内部毛细孔和凝胶孔的吸附水时,就会产生干缩,高性能混凝土的孔隙率比普通混凝土低,故干缩率也低。塑性收缩:塑性收缩发生在混凝土硬化前的塑性阶段。高强混凝土的水胶比低,自由水分少,矿物细掺合料对水有更高的敏感性,高强混凝土根本不泌水,外表失水更快,所以高强混凝土塑性收缩比普通混凝土更容易产生。自收缩:密闭的混凝土内部相对湿度随水泥水化的进展而降低,称为自枯燥。自枯燥造成毛细孔中的水分不饱和而产生负压,因而引起混凝土的自收缩。高强混凝土由于水胶比低,早期强度较快的开展,会使自由水消耗快,致使孔体系中相对湿度低于80%,而高强混凝土结构较密实,外界水很难渗入补充,导致混凝土产生自收缩

4、。高强混凝土的总收缩中,干缩和自收缩几乎相等,水胶比越低,自收缩所占比例越大。与普通混凝土完全不同,普通混凝土以干缩为主,而高强混凝土以自收缩为主。温度收缩:对于强度要求较高的混凝土,水泥用量相对较多,水化热大,温升速率也较大,一般可达3540。C,加上初始温度可使最高温度超过7080。一般混凝土的热膨胀系数为IoXIO-6/,当温度下降2025。CXX10-4,因而冷缩常引起混凝土开裂。化学收缩:水泥水化后,固相体积增加,但水泥-水体系的绝对体积那么减小,形成许多毛细孔缝,高强混凝土水胶比小,外掺矿物细掺合料,水化程度受到制约,故高强混凝土的化学收缩量小于普通混凝土。当混凝土发生收缩并受到外

5、部或内部约束时,就会产生拉应力,并有可能引起开裂。对于高强混凝土虽然有较高的抗拉强度,可是弹性模量也高,在相同收缩变形下,会引起较高的拉应力,而由于高强混凝土的徐变能力低,应力松弛量较小,所以抗裂性能差。二、有害、无害裂缝判别标准原那么上与核平安有关的钢筋混凝土不允许出现裂缝,尤其是反响堆厂房底板、平安壳筒身及穹顶、汽轮机厂房蜗壳泵等重要部位严禁产生裂缝,其他部位应尽可能控制裂缝的产生。但是由于各种原因不可防止的产生各种裂缝,为了明确当混凝土出现裂缝时如何判别其是否有害、无害?为此,福清核电各单位(业主、监理、工程公司、施工单位)经过认真研讨,确定了混凝土裂缝判别标准:1、无害裂缝:6f深度h

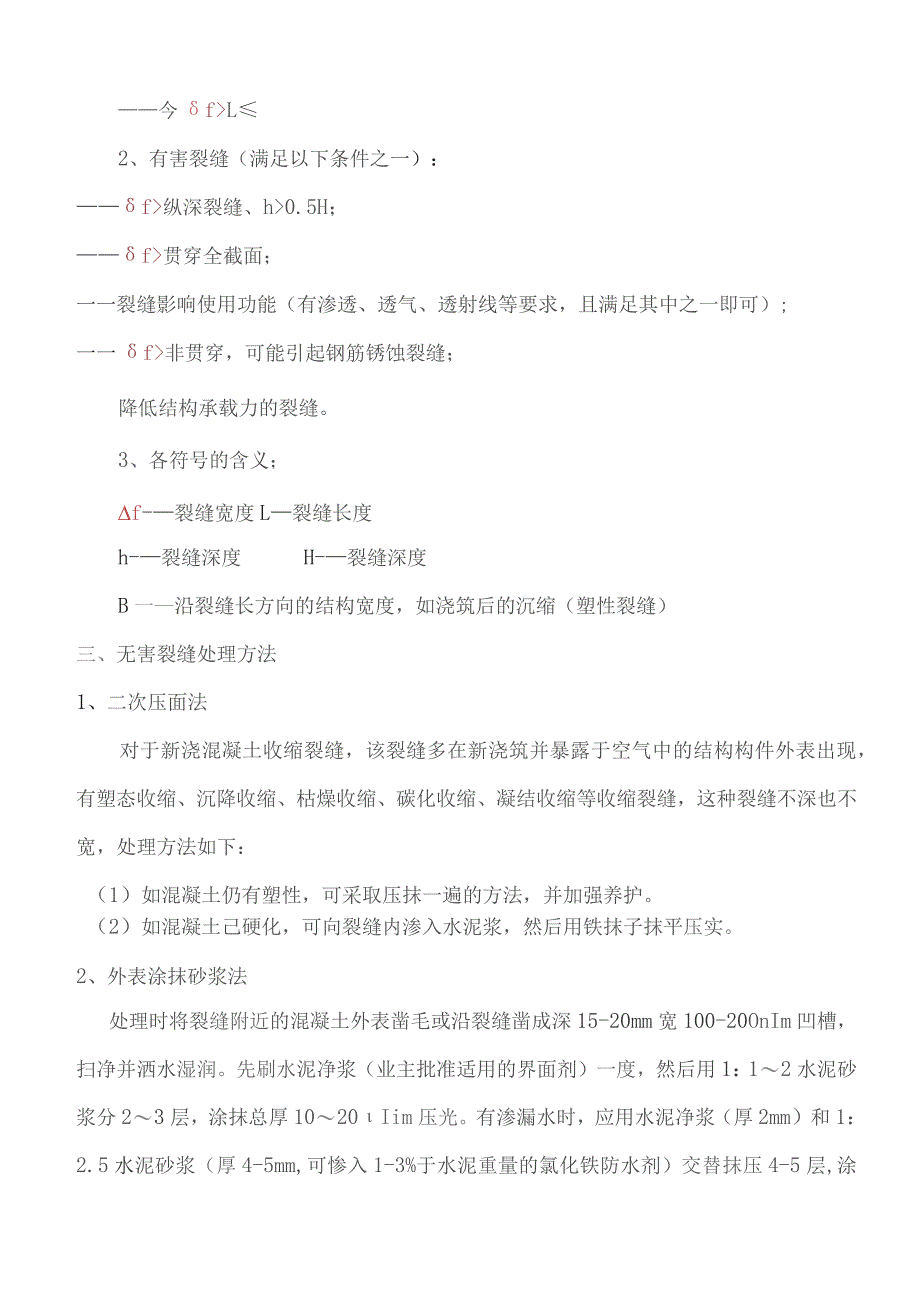

6、f贯穿(自愈性今fL2、有害裂缝(满足以下条件之一):f纵深裂缝、h0.5H;f贯穿全截面;一一裂缝影响使用功能(有渗透、透气、透射线等要求,且满足其中之一即可);一一f非贯穿,可能引起钢筋锈蚀裂缝;降低结构承载力的裂缝。3、各符号的含义;f-裂缝宽度L裂缝长度h-裂缝深度H-裂缝深度B一沿裂缝长方向的结构宽度,如浇筑后的沉缩(塑性裂缝)三、无害裂缝处理方法1、二次压面法对于新浇混凝土收缩裂缝,该裂缝多在新浇筑并暴露于空气中的结构构件外表出现,有塑态收缩、沉降收缩、枯燥收缩、碳化收缩、凝结收缩等收缩裂缝,这种裂缝不深也不宽,处理方法如下:(1)如混凝土仍有塑性,可采取压抹一遍的方法,并加强养护

7、。(2)如混凝土己硬化,可向裂缝内渗入水泥浆,然后用铁抹子抹平压实。2、外表涂抹砂浆法处理时将裂缝附近的混凝土外表凿毛或沿裂缝凿成深15-20mm宽100-20OnIm凹槽,扫净并洒水湿润。先刷水泥净浆(业主批准适用的界面剂)一度,然后用1:12水泥砂浆分23层,涂抹总厚1020Iim压光。有渗漏水时,应用水泥净浆(厚2mm)和1:2.5水泥砂浆(厚4-5mm,可惨入1-3%于水泥重量的氯化铁防水剂)交替抹压4-5层,涂抹后3-4小时进行覆盖并洒水养护。3、外表涂抹环氧胶泥(或粘贴环氧玻璃布)法涂抹前,将裂缝附近外表清洗干净(油污应用丙酮或二甲苯擦洗净)、枯燥。较宽裂缝用环氧胶泥填塞,并将胶泥

8、均匀地涂刮压裂缝外表,宽80-100mma基层枯燥有困难时可以用环氧煤焦油胶泥。需要粘贴环氧玻璃布时,先将玻璃布脱钠、枯燥,视具体情况可作成一布二油(或二布三油,第二层布的周围应比下一层宽10-15mm),4、外表凿槽嵌补法:当裂缝稀少,但深度较深时,沿混凝土裂缝凿一条V型或U型槽,槽内外表应修理平整,清洗干净,并保持槽内枯燥。槽内嵌入刚性材料如水泥砂浆、环氧胶泥,或填灌柔性材料如聚氯乙烯胶泥、沥青油膏等密封。密封材料嵌入前,先涂刷与嵌填材料混凝土性质的稀释涂料(外表可作砂浆保护层或不作保护层),具体做法见图1。图1外表凿槽修补裂缝的处理方法(a)般裂缝处理(b)渗水裂缝处理(C)活动裂缝处理

9、(d)活动裂缝扩展后的情况I-裂缝;2一水泥砂浆或环氧胶泥;3-聚氧乙烯;4一1:2.5水泥砂浆或刚性防水五层做法;5一密封材料;6一隔离缓冲区;B一槽宽;6一裂缝活动距离注:对于施工缝外表的裂缝,处理时可在与其连接的施工段混凝土浇筑前,按外表凿槽嵌补法的要求在裂缝位置处凿V型或U型槽,该槽内不再填充其他填充物,由该连接施工段浇筑的结构混凝土填充,以保证施工缝处混凝土。5、外表贴条法对于裂缝移动范围不限于一个平面并有防水要求不便凿槽修补的活裂缝,可将一条具有柔性的聚丁橡胶密封条置于裂缝上面,用聚丁橡胶粘结剂将周边粘结于混凝土上(见图2),使密封条中部能随裂缝活动而自由活动,长的裂缝可分段为粘结

10、,分段为密封条的连接采用聚丁橡胶粘贴搭接,搭接处上下压搓应切成斜面搭接,长度IoOmn1。图2柔性密封带外表粘贴1裂缝2-油毡或塑料隔离层:3聚丁橡胶密封条;4一粘结剂四、有害裂缝处理方法1、水泥灌浆法一一钻孔:采用风钻钻孔,孔距1除浅孔采用骑缝孔外一般占孔轴线与裂缝呈3045斜角(见图3),孔深应穿过裂缝面以上,当钻孔有两排或两排以上时,宜交叉或呈梅花形布置。图3钻孔示意图I-裂缝;2一骑缝孔:3-斜孔一一冲洗:钻孔完毕后,应用水冲洗,按竖向排列自上而下逐孔进行。密封:缝面冲洗净后,在裂缝外表用L12水泥砂浆或环氧胶泥涂抹。-埋管:一般用019-38的钢管作灌浆管(钢管上端加工丝扣),安装前

11、在钢管外壁用生胶带缠紧,然后旋入孔中,孔中管壁周围的空隙用水泥砂浆或硫磺砂浆封堵,以防冒浆或灌浆管冲孔中脱出。一一试压:用0b0.2MPa压力水作渗水试验,采取灌浆孔压水,排水孔排水的方法检查裂缝和管路畅通情况,然后关闭排气孔检查止浆堵漏效果,并湿润缝面,以利粘结。0.5MPao在整条裂缝处理完毕后,孔内应充满净浆,并填入净砂用棒捣实。2、化学灌浆法一钻孔:采用风钻钻孔,孔距1除浅孔采用骑缝孔外一般占孔轴线与裂缝呈30一45.斜角(见图3),孔深应穿过裂缝面以上,当钻孔有两排或两排以上时,宜交叉或呈梅花形布置;一一密封:缝面冲洗净后,在裂缝外表用1:12水泥砂浆或环氧胶泥涂抹。一一埋管:一般用

12、。19-38的钢管作灌浆管(钢管上端加工丝扣),安装前在钢管外壁用生胶带缠紧,然后旋入孔中,孔中管壁周围的空隙用水泥砂浆或硫磺砂浆封堵,以防冒浆或灌浆管冲孔中脱出。-试压:用0.2-0.3MPa压缩空气进行压力实验;-灌浆:采用环氧树脂浆液进行灌浆。环氧树脂浆液配比:材料名称重量配合比备注环氧树脂g)煤焦油(g)邻苯二甲酸二丁脂(ml)二甲苯ml)乙二胺(ml)粉料(g)环氧浆夜1001040-508-12注浆用环氧腻子1001()10-1250-100固定喷浆嘴、封闭裂缝用环氧胶泥1001030-408-1225-45涂面和粘贴玻璃布用环氧煤焦油胶泥100/(100)100/(50)5/55

13、0/2512/(12)100/(100)潮湿基层涂面和粘贴玻璃布用注:1.二甲苯、乙二胺、粉料的掺量,可视气温和施工操作具体情况适当调整。2.环氧煤焦油胶泥配合比,分子用于底层,分母用于面层。图4灌浆工艺流程及设备I-混凝土结构;2裂缝;3一环氧封闭带;4一灌浆嘴;5一活接头;6一木塞;7高压塑料透明胶管;8阀门;9-压浆罐;Io-压力表;11进料口;12-高压胶管;13-空压机和手压泵;14-调压阀五、有害裂缝处理案例IRC筒体G段混凝土裂缝处理措施1、裂缝处理施工流程:裂缝清理f选取灌浆嘴埋设点f涂刷封缝胶及埋设灌浆嘴f封缝检验f配置灌浆胶液一压力灌浆一撤除灌浆嘴及碎外表清理f灌浆效果检验

14、1.1、 裂缝清理裂缝缝口及缝边外表应清平,剔除松散杂物。将附在混凝土外表上的灰浆、尘土去除,在宽约6cm的范围内,将粘贴压浆嘴处的裂缝内的异物清干净,然后用压缩空气吹净,假设有油污等要用丙酮或酒精清洗;假设碎外表处于潮湿状态时,必须要等到其枯燥后才能施工。1.2、 选取灌浆嘴埋设点时注浆嘴间距为20-50cm,在一条裂缝上必须设置有进浆口、排气口或出浆口。注浆嘴底盘粘贴面要用砂布打磨,并用丙酮擦洗干净;粘贴时注浆嘴底盘周围均匀地抹上12mm裂缝封闭胶胶泥,并与孔眼对准贴于裂缝上,注意粘贴牢固,且不得堵嘴堵缝。按照灌浆嘴埋设原那么在裂缝处做好埋设标识。1. 3、涂刷封缝胶及埋设灌浆嘴封缝质量的

15、好坏直接影响灌浆效果与质量,应特别予以重视。裂缝封闭胶采用JN-F封口胶系列A、B两组分腻子状专用裂缝封闭胶粘剂,在配胶重量比为A:B=100:25-50(即A:B=2-4:1)的宽范围内,在施工前先进行试配确认。但为保证工程质量,仍应进行称量,一般情况下推荐配胶比例为A:B=100:30,25C时的可操作时间约为50-60分钟。随着B剂用量的增加,可操作时间相应缩短。每次配胶量不宜过大,以在可操作时间内用完为准。(特殊说明在30C40C情况下的配胶比例及可操作时间。可操作时间约30-40分钟J按确定配胶比例称取JN-F封口胶于洁净枯燥容器中,用油灰刀搅拌至色泽完全均匀一致。将调好的封闭胶沿着裂缝涂刮均匀,封闭宽度为5cm,长度比实际裂缝两端各长IOcmo在裂缝封闭胶涂刷过程中同时进行灌浆嘴的埋设按照事先预定的埋设位置逐一埋设灌浆嘴。灌浆嘴周围应先用丙酮洗净,灌浆嘴底盘周围均匀地抹上12mm厚裂缝封闭胶泥,并与孔眼对准贴于裂缝上,注意粘贴牢固,且不得堵嘴堵缝。1.4、 封缝检验待裂缝封闭胶固化后

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 建筑/环境 > 设计及方案

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
