《粘度的测量方法——粘度计的使用.docx》由会员分享，可在线阅读，更多相关《粘度的测量方法——粘度计的使用.docx（5页珍藏版）》请在第壹文秘上搜索。

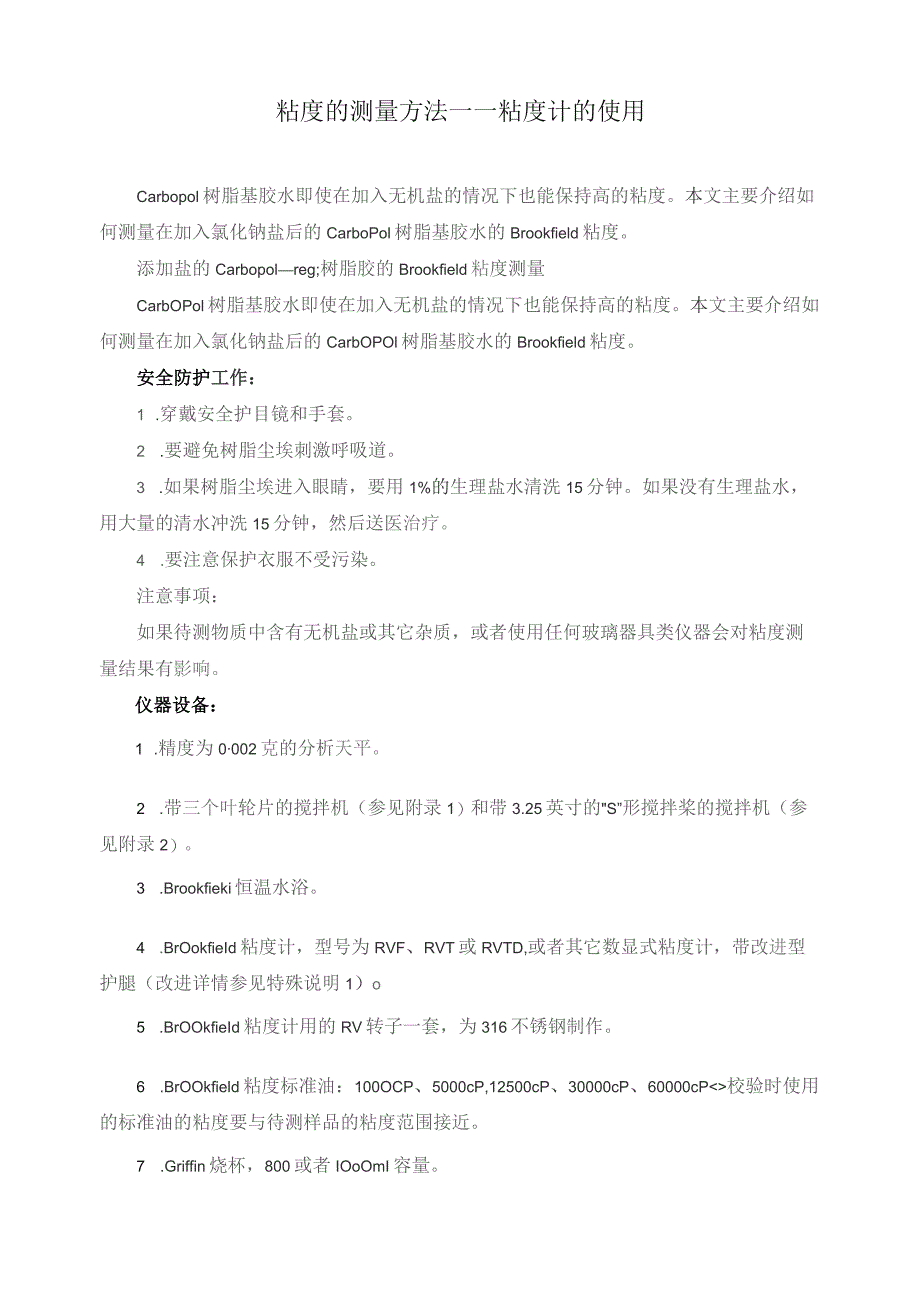

1、粘度的测量方法一一粘度计的使用Carbopol树脂基胶水即使在加入无机盐的情况下也能保持高的粘度。本文主要介绍如何测量在加入氯化钠盐后的CarboPol树脂基胶水的Brookfield粘度。添加盐的Carbopolreg;树脂胶的Brookfield粘度测量CarbOPol树脂基胶水即使在加入无机盐的情况下也能保持高的粘度。本文主要介绍如何测量在加入氯化钠盐后的CarbOPOl树脂基胶水的Brookfield粘度。安全防护工作：1 .穿戴安全护目镜和手套。2 .要避免树脂尘埃刺激呼吸道。3 .如果树脂尘埃进入眼睛，要用1%的生理盐水清洗15分钟。如果没有生理盐水，用大量的清水冲洗15分钟，然后
2、送医治疗。4 .要注意保护衣服不受污染。注意事项：如果待测物质中含有无机盐或其它杂质，或者使用任何玻璃器具类仪器会对粘度测量结果有影响。仪器设备：1 .精度为0002克的分析天平。2 .带三个叶轮片的搅拌机（参见附录1）和带3.25英寸的S”形搅拌桨的搅拌机（参见附录2）。3 .Brookfieki恒温水浴。4 .BrOokfieId粘度计，型号为RVF、RVT或RVTD,或者其它数显式粘度计，带改进型护腿（改进详情参见特殊说明1）o5 .BrOOkfieId粘度计用的RV转子一套，为316不锈钢制作。6 .BrOOkfield粘度标准油：100OCP、5000cP,12500cP、30000

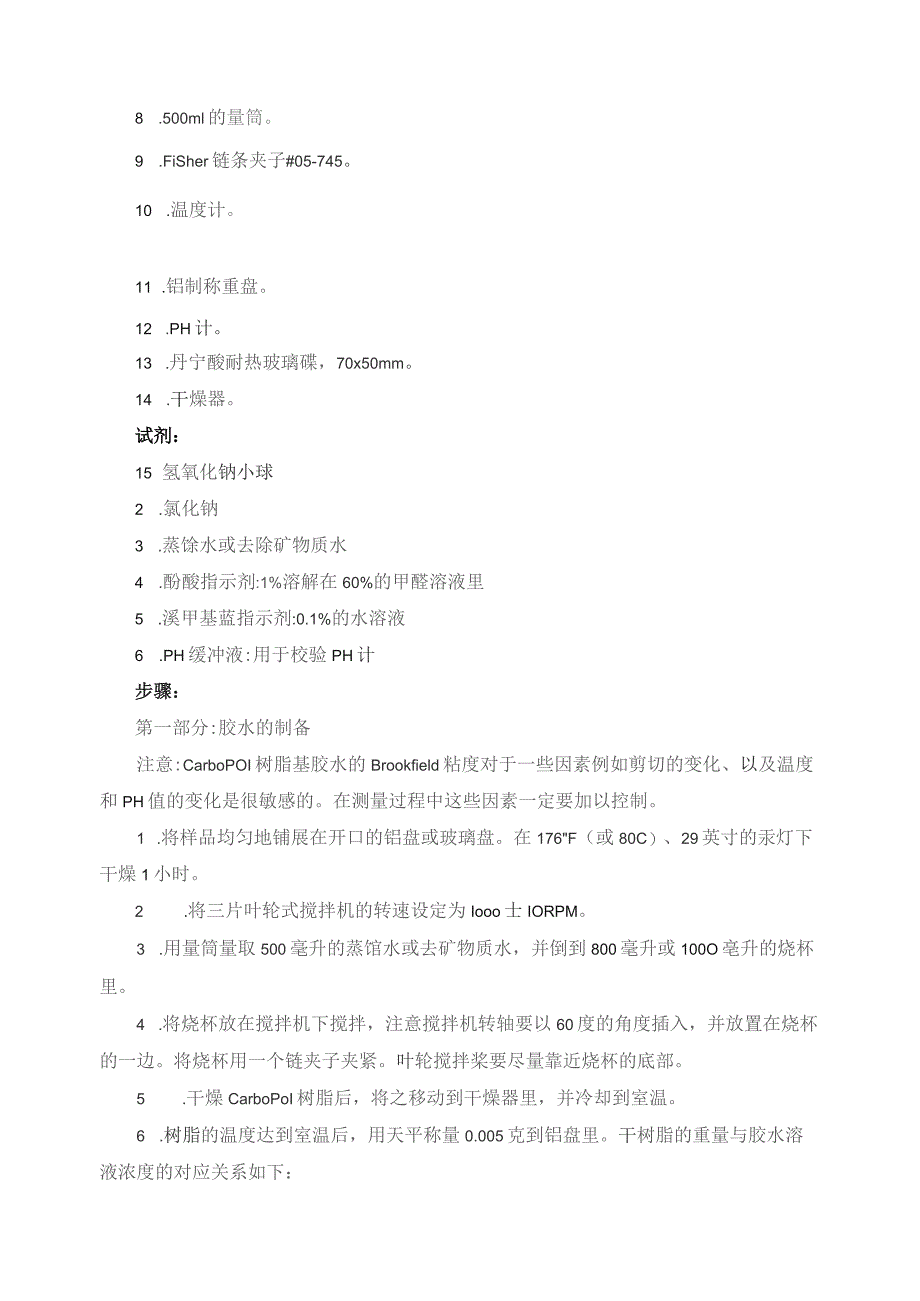

3、cP、60000cP校验时使用的标准油的粘度要与待测样品的粘度范围接近。7 .Griffin烧杯，800或者IOoOmI容量。8 .500ml的量筒。9 .FiSher链条夹子#05-745。10 .温度计。11 .铝制称重盘。12 .PH计。13 .丹宁酸耐热玻璃碟，70x50mm。14 .干燥器。试剂：15 氢氧化钠小球2 .氯化钠3 .蒸馀水或去除矿物质水4 .酚酸指示剂:1%溶解在60%的甲醛溶液里5 .溪甲基蓝指示剂:0.1%的水溶液6 .PH缓冲液:用于校验PH计步骤：第一部分:胶水的制备注意:CarboPOI树脂基胶水的Brookfield粘度对于一些因素例如剪切的变化、以及温度
4、和PH值的变化是很敏感的。在测量过程中这些因素一定要加以控制。1 .将样品均匀地铺展在开口的铝盘或玻璃盘。在176F（或80C）、29英寸的汞灯下干燥1小时。2 .将三片叶轮式搅拌机的转速设定为Iooo士IORPM。3 .用量筒量取500毫升的蒸馆水或去矿物质水，并倒到800毫升或100O亳升的烧杯里。4 .将烧杯放在搅拌机下搅拌，注意搅拌机转轴要以60度的角度插入，并放置在烧杯的一边。将烧杯用一个链夹子夹紧。叶轮搅拌桨要尽量靠近烧杯的底部。5 .干燥CarboPoI树脂后，将之移动到干燥器里，并冷却到室温。6 .树脂的温度达到室温后，用天平称量0.005克到铝盘里。干树脂的重量与胶水溶液浓度

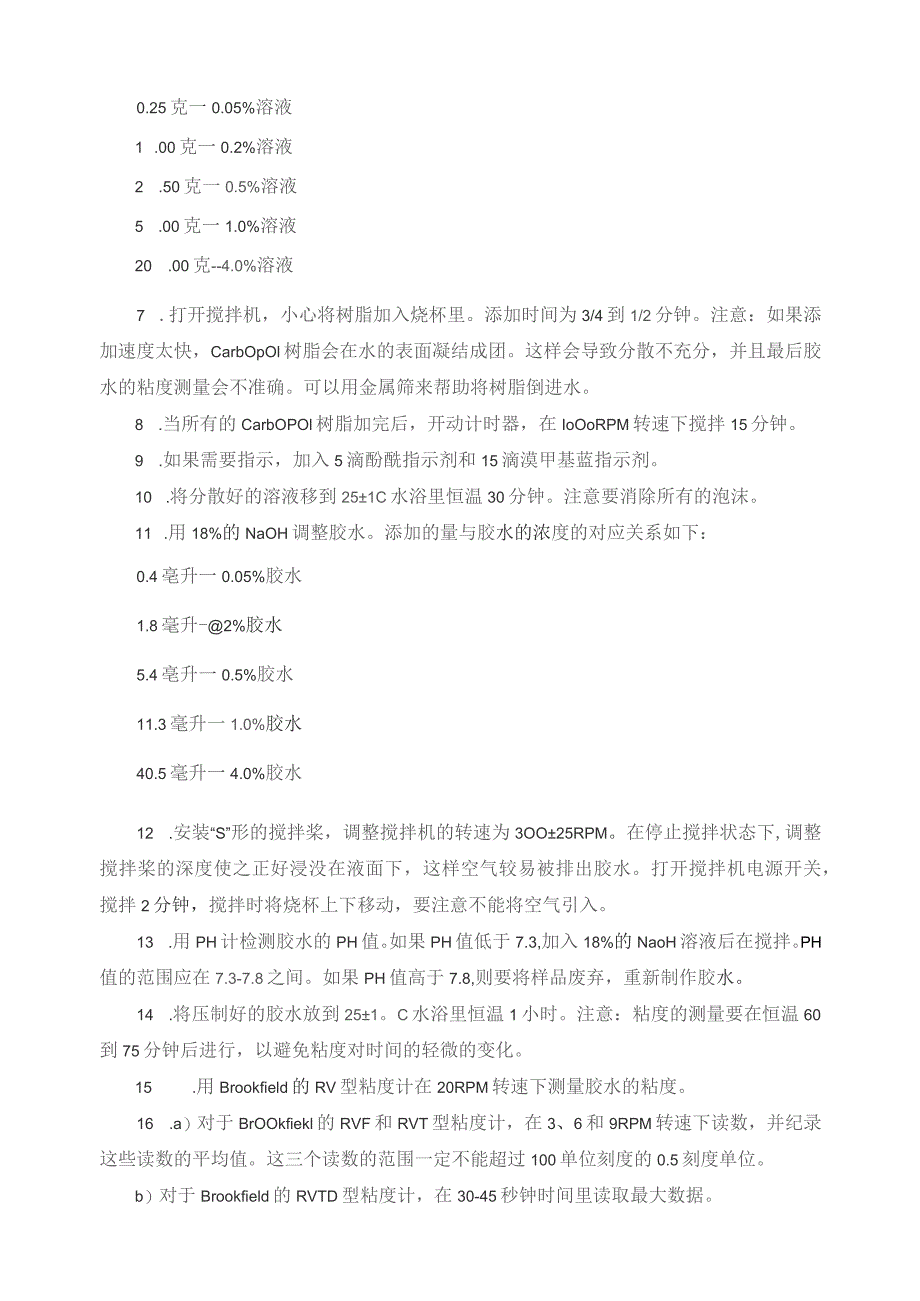

5、的对应关系如下：0.25克一0.05%溶液1 .00克一0.2%溶液2 .50克一0.5%溶液5 .00克一1.0%溶液20 .00克-4.0%溶液7 .打开搅拌机，小心将树脂加入烧杯里。添加时间为3/4到1/2分钟。注意：如果添加速度太快，CarbOpOl树脂会在水的表面凝结成团。这样会导致分散不充分，并且最后胶水的粘度测量会不准确。可以用金属筛来帮助将树脂倒进水。8 .当所有的CarbOPOl树脂加完后，开动计时器，在IoOoRPM转速下搅拌15分钟。9 .如果需要指示，加入5滴酚酰指示剂和15滴漠甲基蓝指示剂。10 .将分散好的溶液移到251C水浴里恒温30分钟。注意要消除所有的泡沫。1
6、1 .用18%的NaOH调整胶水。添加的量与胶水的浓度的对应关系如下：0.4亳升一0.05%胶水1.8毫升-2%胶水5.4亳升一0.5%胶水11.3毫升一1.0%胶水40.5毫升一4.0%胶水12 .安装“S”形的搅拌桨，调整搅拌机的转速为3OO25RPM。在停止搅拌状态下,调整搅拌桨的深度使之正好浸没在液面下，这样空气较易被排出胶水。打开搅拌机电源开关，搅拌2分钟，搅拌时将烧杯上下移动，要注意不能将空气引入。13 .用PH计检测胶水的PH值。如果PH值低于7.3,加入18%的NaoH溶液后在搅拌。PH值的范围应在7.3-7.8之间。如果PH值高于7.8,则要将样品废弃，重新制作胶水。14 .
7、将压制好的胶水放到251。C水浴里恒温1小时。注意：粘度的测量要在恒温60到75分钟后进行，以避免粘度对时间的轻微的变化。15 .用Brookfield的RV型粘度计在20RPM转速下测量胶水的粘度。16 .a）对于BrOOkfiekl的RVF和RVT型粘度计，在3、6和9RPM转速下读数，并纪录这些读数的平均值。这三个读数的范围一定不能超过100单位刻度的0.5刻度单位。b）对于Brookfield的RVTD型粘度计，在30-45秒钟时间里读取最大数据。注意：粘度计的所有读数一定要高于10而低于90。如果读数在10-90的刻度范围之外，那么要选择另外的转子进行测量。（选择那些可以得到最大读数
8、的转子，以获得最精确的结果。）计算:粘度（CPS）不同转子对应的度盘读数常数如下：转子常数3504100520()650072000第二部分:添加盐1 .先将待测胶水制备好，其浓度有0.2%,0.5%,L0%。2 .在读取完胶水的粘度后，加入适量的盐，用铝制的称量盘称重。盐的含量重量0.2%1.0克0.5%2.5克1 .0%5.0克3 .在低转速下用S”形搅拌桨将胶水与盐混合均匀。在30-60秒内完成混合过程。4 .重新将胶水放到25土2的恒温水浴里恒温30分钟。5 .用Brookfield的RVF、RVT或RVTD型粘度计在20RPM转速下测量胶水的粘度。a)对于Brookfield的RVF和RVT型粘度计，在3、6和9RPM转速下读数，并纪录这些读数的平均值。注意这三个读数的范围一定不能超过100单位刻度的0.5刻度单位。b)对于Brookfield的RVTD型粘度计，在30-45秒钟时间里读取最大数据。特殊说明：1.改进型护腿的尺寸：当测量范围是从粘度计机身的底部到护腿的底部时，护腿的长度要切割到73/4英寸长。如果不经过这样的修改，在用IO(X)ml的烧杯时#7转子就不能浸没到合适的深度。注意事项：粘度计的表盘读数一定要高于10和低于90。如果读数在10-90的刻度范围之外，那么要选择另外的转子进行测量。
