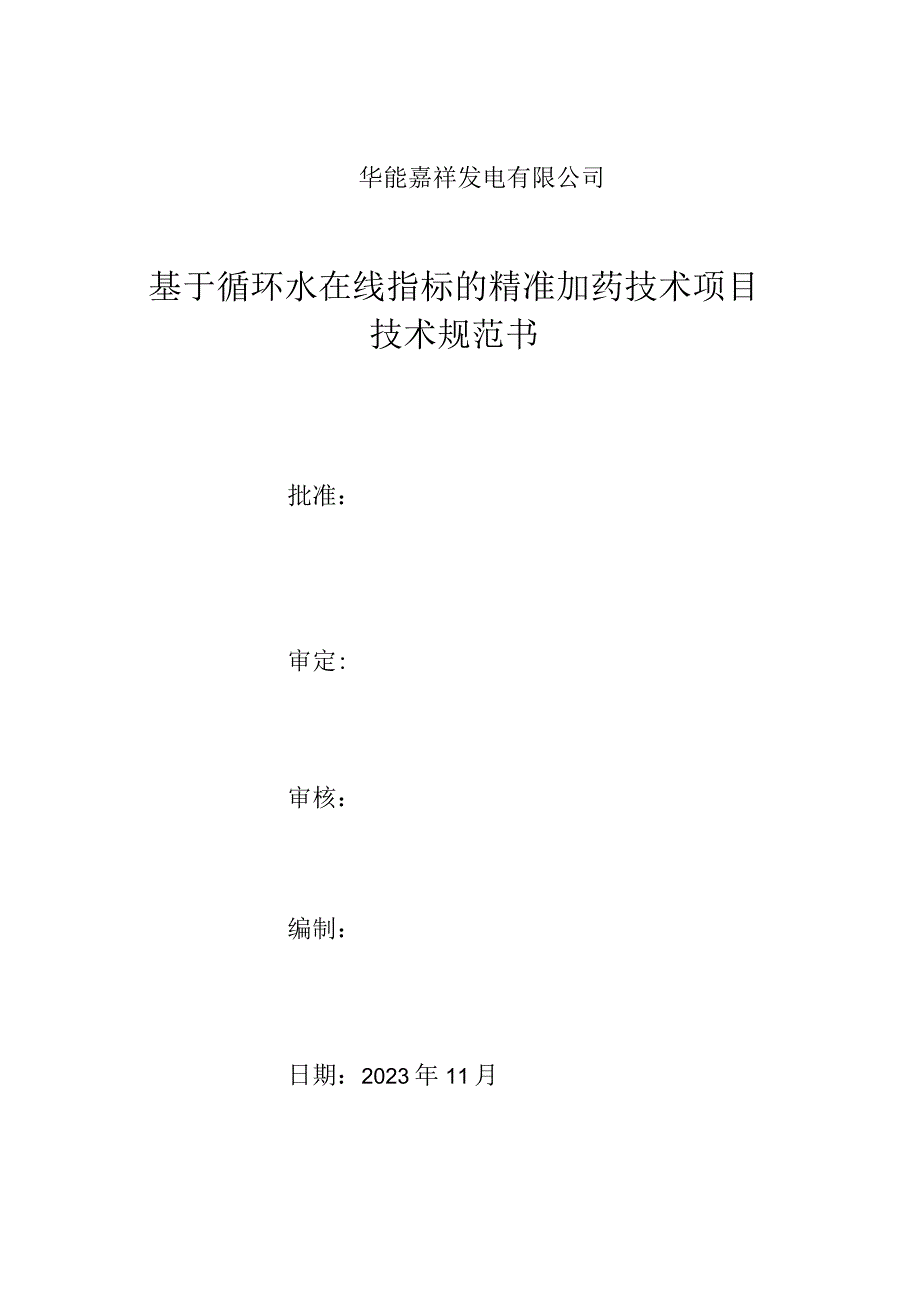

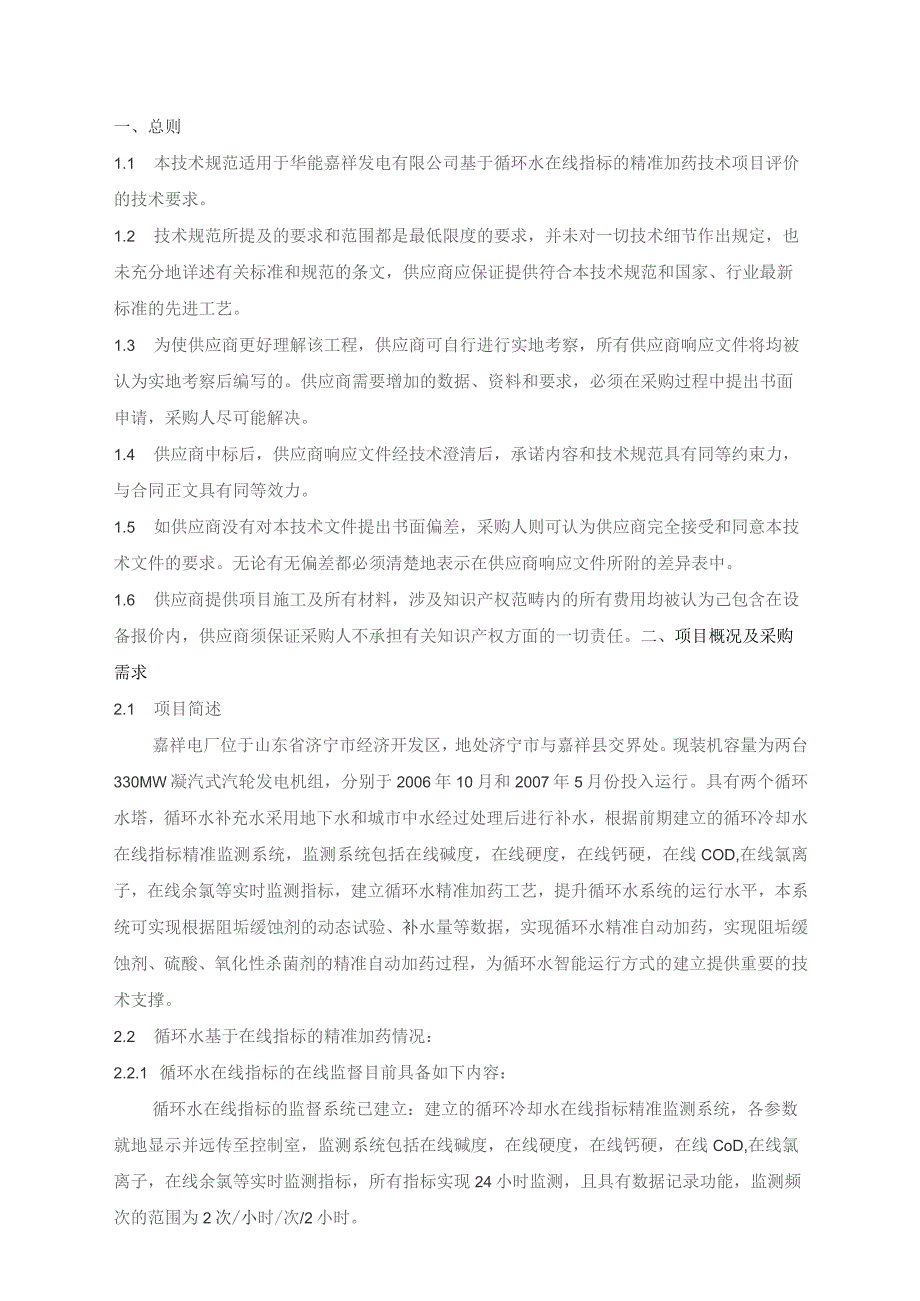

1、华能嘉祥发电有限公司基于循环水在线指标的精准加药技术项目技术规范书批准：审定:审核：编制：日期：2023年11月一、总则1.1 本技术规范适用于华能嘉祥发电有限公司基于循环水在线指标的精准加药技术项目评价的技术要求。1.2 技术规范所提及的要求和范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，供应商应保证提供符合本技术规范和国家、行业最新标准的先进工艺。1.3 为使供应商更好理解该工程，供应商可自行进行实地考察，所有供应商响应文件将均被认为实地考察后编写的。供应商需要增加的数据、资料和要求，必须在采购过程中提出书面申请，采购人尽可能解决。1.4 供应商中
2、标后，供应商响应文件经技术澄清后，承诺内容和技术规范具有同等约束力，与合同正文具有同等效力。1.5 如供应商没有对本技术文件提出书面偏差，采购人则可认为供应商完全接受和同意本技术文件的要求。无论有无偏差都必须清楚地表示在供应商响应文件所附的差异表中。1.6 供应商提供项目施工及所有材料，涉及知识产权范畴内的所有费用均被认为己包含在设备报价内，供应商须保证采购人不承担有关知识产权方面的一切责任。二、项目概况及采购需求2.1 项目简述嘉祥电厂位于山东省济宁市经济开发区，地处济宁市与嘉祥县交界处。现装机容量为两台330MW凝汽式汽轮发电机组，分别于2006年10月和2007年5月份投入运行。具有两个
3、循环水塔，循环水补充水采用地下水和城市中水经过处理后进行补水，根据前期建立的循环冷却水在线指标精准监测系统，监测系统包括在线碱度，在线硬度，在线钙硬，在线COD,在线氯离子，在线余氯等实时监测指标，建立循环水精准加药工艺，提升循环水系统的运行水平，本系统可实现根据阻垢缓蚀剂的动态试验、补水量等数据，实现循环水精准自动加药，实现阻垢缓蚀剂、硫酸、氧化性杀菌剂的精准自动加药过程，为循环水智能运行方式的建立提供重要的技术支撑。2.2 循环水基于在线指标的精准加药情况：2.2.1 循环水在线指标的在线监督目前具备如下内容：循环水在线指标的监督系统已建立：建立的循环冷却水在线指标精准监测系统，各参数就地
4、显示并远传至控制室，监测系统包括在线碱度，在线硬度，在线钙硬，在线CoD,在线氯离子，在线余氯等实时监测指标，所有指标实现24小时监测，且具有数据记录功能，监测频次的范围为2次/小时/次/2小时。222此次基于在线指标的循环水精准加药包括如下内容：根据前期建设的在线碱度、硬度、钙硬、氯离子、C0D、余氯等在线指标形成的监测体系，掌握循环水的实时水质情况，并结合阻垢缓蚀剂的动态试验报告、实时补水量等数据，指导阻垢缓蚀剂、硫酸、氧化型杀菌剂的精准加药，通过设备安装及改造从而实现循环水系统的精准自动加药。2.2.3 工艺流程概述根据碱度、硬度、钙硬、氯离子、COD,余氯等在线指标组成的循环水水质在线
5、监测系统，结合阻垢缓蚀剂的动态试验、补水量等数据。首先建立阻垢缓蚀剂、硫酸、氧化型杀菌剂的精准加药计算方法，而后通过对加药泵、加药管道的改造，实现循环水自动加药过程。2.2.3.1 基于循环水在线指标的精准加药技术工艺流程如下所示：在线指标传输T加药过程计算一加药设备改造T加药过程实施T数据上传。2.2.4 循环水加药过程要求：循环水的加药对象包含阻垢缓蚀剂、硫酸、氧化性杀菌剂，各类药剂的添加需要以前期在华能嘉祥电厂现场安装的水质在线分析仪表的传输数据为依据，不得仅以电导率、PH数据为依据进行加药控制。加药过程的结果需要上传DCS系统,可实现远程监控。2.2.4.1 各类药剂加药要求1）阻垢缓
6、蚀剂，阻垢缓蚀剂添加过程的计算方法，应根据阻垢剂动态、半动态、静态试验报告数据为依据，结合循环水的保有水量、硬度、钙硬为计算依据进行计算，加药程序建立后，可根据阻垢剂动态、半动态、静态试验报告中所述阻垢效果的不同进行程序调整，并且现场增加加药泵和加药管道，可实现不同种类不同来源的阻垢缓蚀剂的添加。加药过程相关数据上传DCS系统。2）硫酸，硫酸添加过程的计算方法，应根据硫酸的浓度为依据，结合循环水的保有水量、碱度为计算依据进行计算，加药程序建立后，可根据硫酸浓度的不同进行程序调整，并且现场增加加药泵和加药管道，可实现不同浓度硫酸的添加。加药过程相关数据上传DCS系统。3）氧化性杀菌剂，氧化性杀菌
7、剂添加过程的计算方法，根据循环水的余氯、保有水量、COD为计算依据进行计算，加药程序建立后，可对不同类型的氧化性杀菌剂的添加进行控制，并且现场增加加药泵和加药管道，可实现不同种类氧化性杀菌剂的添加。加药过程相关数据上传DCS系统。2.2.4.2 电气要求本系统所有电器元件全部使用国产品牌，可实现信号定向远传功能。2.2.5 .3控制系统单元系统完全参照国家的技术规范要求。控制单元的核心包含：通讯设施系统、自动控制单元、数据采集单元、配电单元。1）能够以RS485数字通讯接口，连接目前常用的各种分析仪器进行数据（及其属性标识）采集记录、精准度性能检校、运行状态诊断等测控操作，支持软件对状态位的显
8、示。2）能够按照用户标识记录和网络通讯格式，进行数据存储、处理、维护和专题公务应用。3）够设置使用基于TCP/IP的有线网络通讯方式，自动将监测数据、标识上报到指定的中心站计算机或服务器。4）通讯协议与国家标准一致。三、采购范围及内容3.1 供应商编制基于循环水在线指标的精准加药技术项目方案，审批通过后按方案开展设备安装及改造，内容要求涵盖基于循环水在线指标的精准加药技术项目技术规范书中各设备单元的性能指标，完成性能评价报告，对各工况试验数据及文字要精确描述，对评价过程发现的问题，要提出具体的整改措施。对试验数据及结果进行的评价，应有明确的结论，应有明确的结论和权威性第三方证明。申请与循环水在
9、线监测技术和工艺相关的发明专利授权1项或受理3项，并形成项目专家验收委员会认可的技术报告。四、工期与进度要求3.2 计划工期：60天。具体开工时间以采购人通知为准。五、技术要求5.1 本次方案的材料、设备、工程、设计、安装试运行均应按相关的最新国家和行业标准及规范执行，这些标准和规程（不限于以下所列）至少包括：序号标准或规范号标准或规范名称1DL50682014发电厂化学设计规范2DL/T50541996火力发电厂汽水管道设计技术规定3JB/T2932-1999水处理设备技术条件4HG/T206792014化工设备、管道外防腐设计规范5CK130A1785聚氯乙烯塑料制设备设计技术规定6GB1
10、50.12011压力容器第1部分：通用要求7GBl50.22011压力容器第2部分：材料8GB150.32011压力容器第3部分：设计9GB150.42011压力容器第4部分：制造、检验和验收10NB/T47003.1-2009钢制焊接常压容器11ISDTC-138流体输送用热塑料管材管件与阀门12HG2053892衬塑（PP、PE、PVO钢管和管件13JB/T5777.22002电力系统二次电路用控制及继电保护屏（柜、台）通用技术条件14ANSI488可编程控制器的数字接口15ISA552过程运算的二进制逻辑图16ISA553过程操作的二进制逻辑图17ISA554仪表回路图18NEMAICS
11、A工业控制设备及系统的端子板六、验收标准5.2 供应商完成基于循环水在线指标的精准加药技术的相关设备和系统的安装调试，并提供最终盖章版的PDF电子版和U盘，纸质版报告数量满足采购人档案管理要求。七、双方的责任和义务5.3 采购人负责提供有关技术资料供供应商查阅，查阅地点为采购人资料室。负责现场监测所需要的电源、照明等配合工作。5.4 采购人负责现场安全工作的交底工作，对供应商工作的安全、质量和时间进度进行监督、检查、考核。5.5 采购人配合供应商开展工作，取得项目专家验收委员会验收文件后办理付款手续。5.6 采购人应随时接受供应商通过电话等方式进行的相关咨询，并于24小时内提供咨询服务结果。5
12、.7 供应商服务人员应具有与本项目技术要求相适应的技术水平、管理水平和相应资质。应保持服务人员的稳定性。除非采购人书面同意，供应商不得更换服务人员。如需更换，应以同等或更高条件的人员取代需更换的人员。5.8 供应商工作人员应遵守采购人安全与车辆管理制度。自配劳保防护用品。进入施工现场，正确配戴安全帽，高空作业必须按要求系好安全带等安全保护措施，车辆停放规定车位，禁止乱停乱放。5.9 供应商如需现场监测，监测人员严禁触碰与监测无关的生产运行设备，并承担因此造成的全部后果。八、考核8.1 除不可抗因素及非供应商原因外，未按照工作计划节点开展工作，每个节点延迟考核100O元/天。8.2 供应商现场发
13、生人员或车辆违章、违规情形，按照采购人规定进行考核。8.3 因供应商技术能力或者其它原因，不能按期完成试验工作，采购人将视工作开展情况将未完工作委托其他有能力的第三方机构，费用由供应商支付。九、合同价款及支付方式9.1 本工程采用固定总价承包方式，在工作范围不变的情况下，实行总价承包，供应商应根据现场实际情况，充分考虑施工中可能出现的风险，合同签订后价格将不再调整。9.2 本工程不付预付款，工程完工后，供应商提报经采购人签认的工程竣工验收单,经采购人签字确认后，按照合同约定进行付款。十、技术差异表技术差异表序号采购文件响应文件条目简要内容条目简要内容注：响应文件与采购文件有差异之处，无论多么微
14、小，均应汇总说明。如无差异，则填“无”。如果响应文件与采购文件的差异之处没有填入差异表”中，不管供应商是否在响应文件的其他任何地方有其他描述，均不能免除供应商已经承诺响应文件要求的责任。(以下无正文)附件：工作量清单工作范围规格数量杀菌剂加药罐安装玻璃钢/碳钢材质，符合杀菌剂防腐要求，体积不小于5立方米,加药罐附带加药口、排放口和池药口，并附带固定装置1项阻垢剂加药罐安装玻璃钢/碳钢材质，符合杀菌剂防腐要求，体积不小于5立方米,加药曜附带加药门、排放口和泄药口，并附带固定装置I-Iji阻垢缓蚀剂加药泵安装耐阻垢缓蚀剂腐蚀，220v50HZ40w,40L/H,满足生产需要加药量，附带防雨罩，可变频控制I-Iji硫酸加药泵安装耐硫酸腐蚀，22Ov5()HZ40w,11OL/H,满足生产需要加药量，附带防雨罩，可变频控制I/氧化性杀菌剂加药泵安装耐氧化性杀菌剂腐蚀，22Ov5OHZ40w,HOUH,满足生产需要加药量，附带防雨罩，可变频控制1项取药泵安装耐阻垢缓蚀剂、氧化性腐蚀，最大流量5m3h,附带防雨罩2项电气控制单元安装满足DCS控制要求1项控制电缆敷设仪表信号ZC-KVVp224*l.5mm2,300米*8根1项动力电缆敷设动力控制，ZC-KVVP2219*1.0mm2,300米*4根I侬化学清洗装置采用生活用水为水源，单次清洗量不低于3m单次清洗时间不超过20min1项
