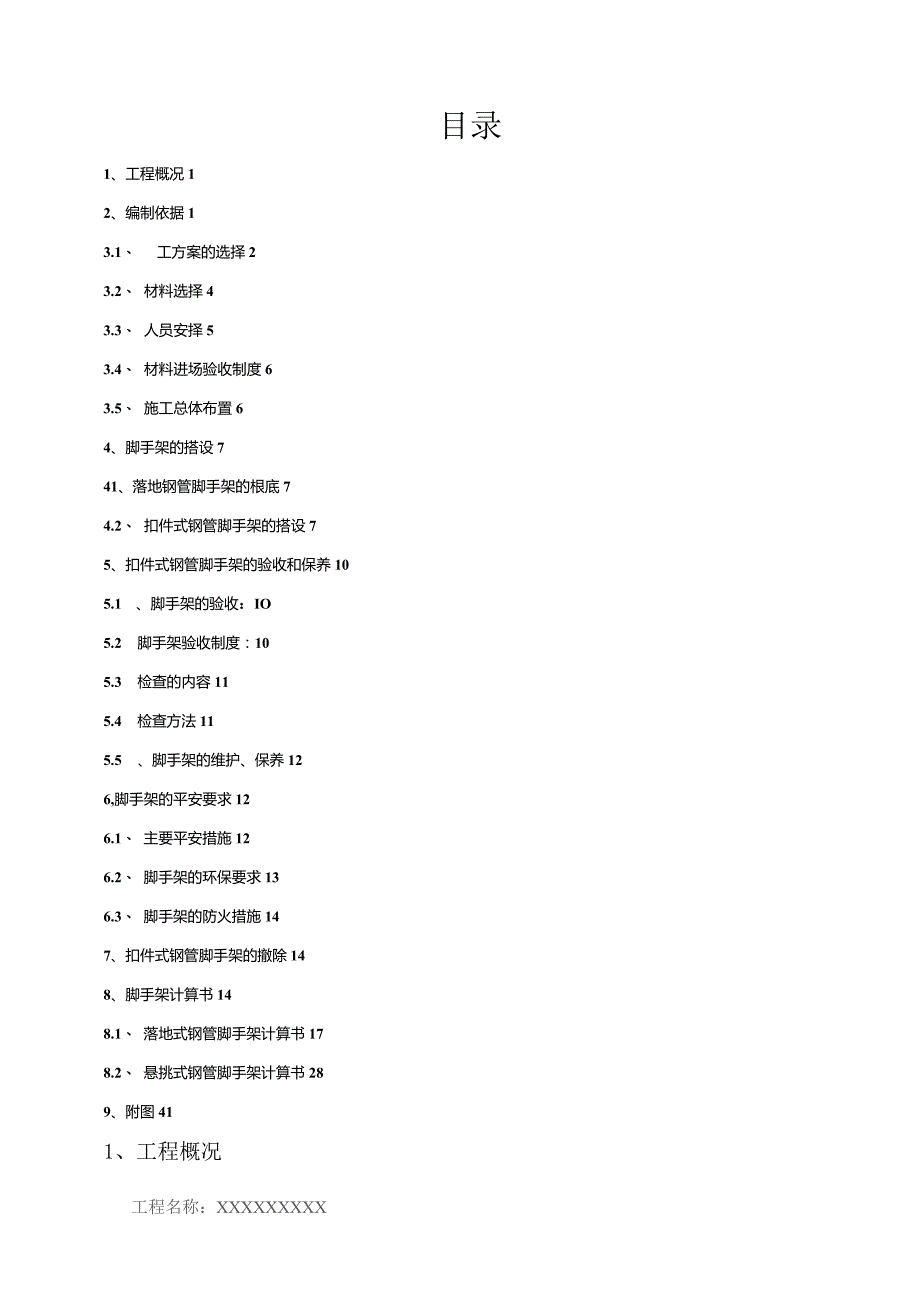

1、目录1、工程概况12、编制依据13.1、 工方案的选择23.2、 材料选择43.3、 人员安择53.4、 材料进场验收制度63.5、 施工总体布置64、脚手架的搭设741、落地钢管脚手架的根底74.2、 扣件式钢管脚手架的搭设75、扣件式钢管脚手架的验收和保养105.1 、脚手架的验收:IO5.2 脚手架验收制度:105.3 检查的内容115.4 检查方法115.5 、脚手架的维护、保养126,脚手架的平安要求126.1、 主要平安措施126.2、 脚手架的环保要求136.3、 脚手架的防火措施147、扣件式钢管脚手架的撤除148、脚手架计算书148.1、 落地式钢管脚手架计算书178.2、

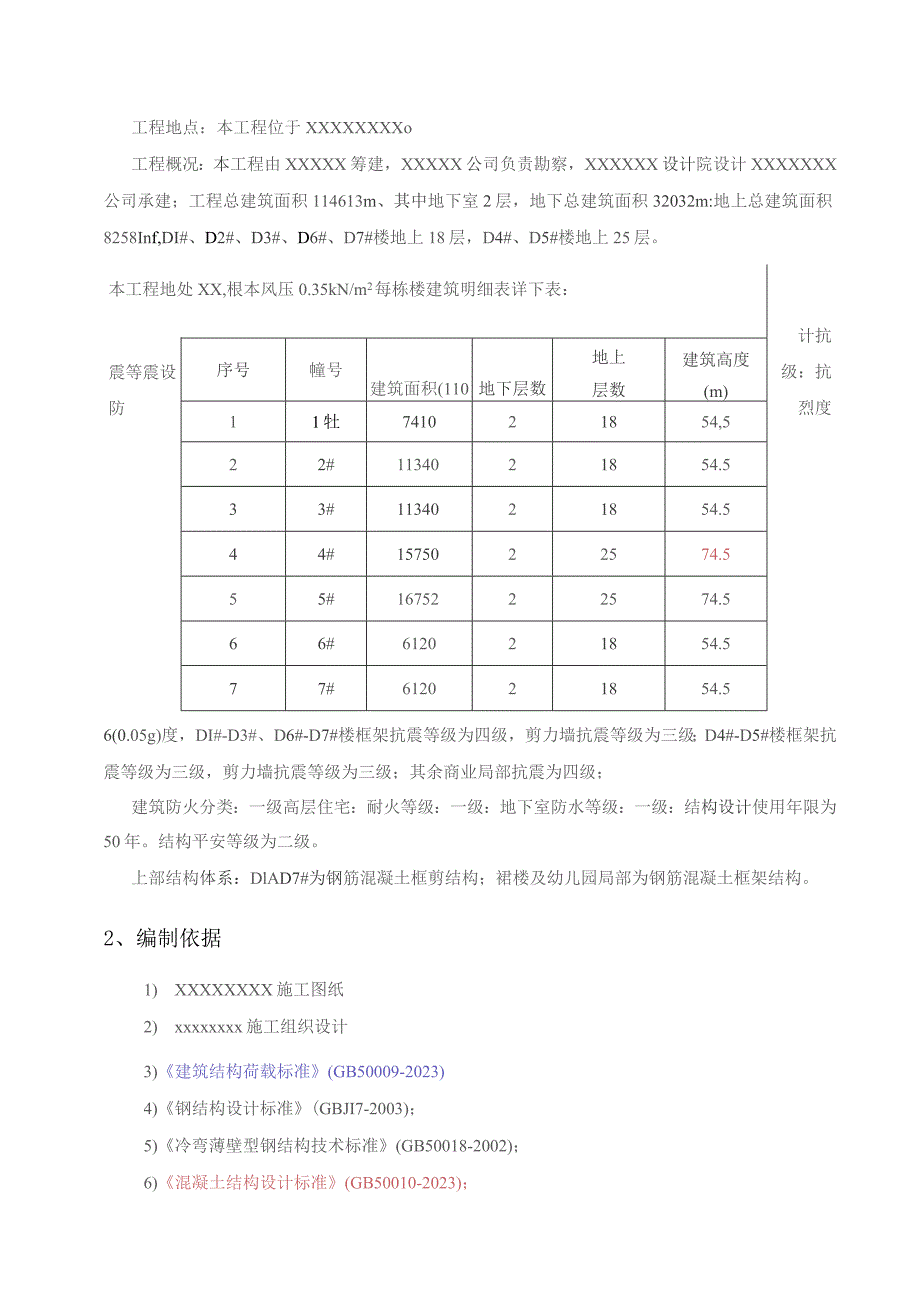

2、悬挑式钢管脚手架计算书289、附图411、工程概况工程名称:XXXXXXXXX工程地点:本工程位于XXXXXXXXo工程概况:本工程由XXXXX筹建,XXXXX公司负责勘察,XXXXXX设计院设计XXXXXXX公司承建;工程总建筑面积114613m、其中地下室2层,地下总建筑面积32032m:地上总建筑面积8258Inf,DI#、D2#、D3#、D6#、D7#楼地上18层,D4#、D5#楼地上25层。本工程地处XX,根本风压0.35kN/m2每栋楼建筑明细表详下表:计抗级:抗烈度震等震设防序号幢号建筑面积(110地下层数地上层数建筑高度(m)11牡741021854,522#113402185
3、4.533#1134021854.544#1575022574.555#1675222574.566#612021854.577#612021854.56(0.05g)度,DI#-D3#、D6#-D7#楼框架抗震等级为四级,剪力墙抗震等级为三级;D4#-D5#楼框架抗震等级为三级,剪力墙抗震等级为三级;其余商业局部抗震为四级;建筑防火分类:一级高层住宅:耐火等级:一级:地下室防水等级:一级:结构设计使用年限为50年。结构平安等级为二级。上部结构体系:DlAD7#为钢筋混凝土框剪结构;裙楼及幼儿园局部为钢筋混凝土框架结构。2、编制依据1) XXXXXXXX施工图纸2) xxxxxxxx施工组织设

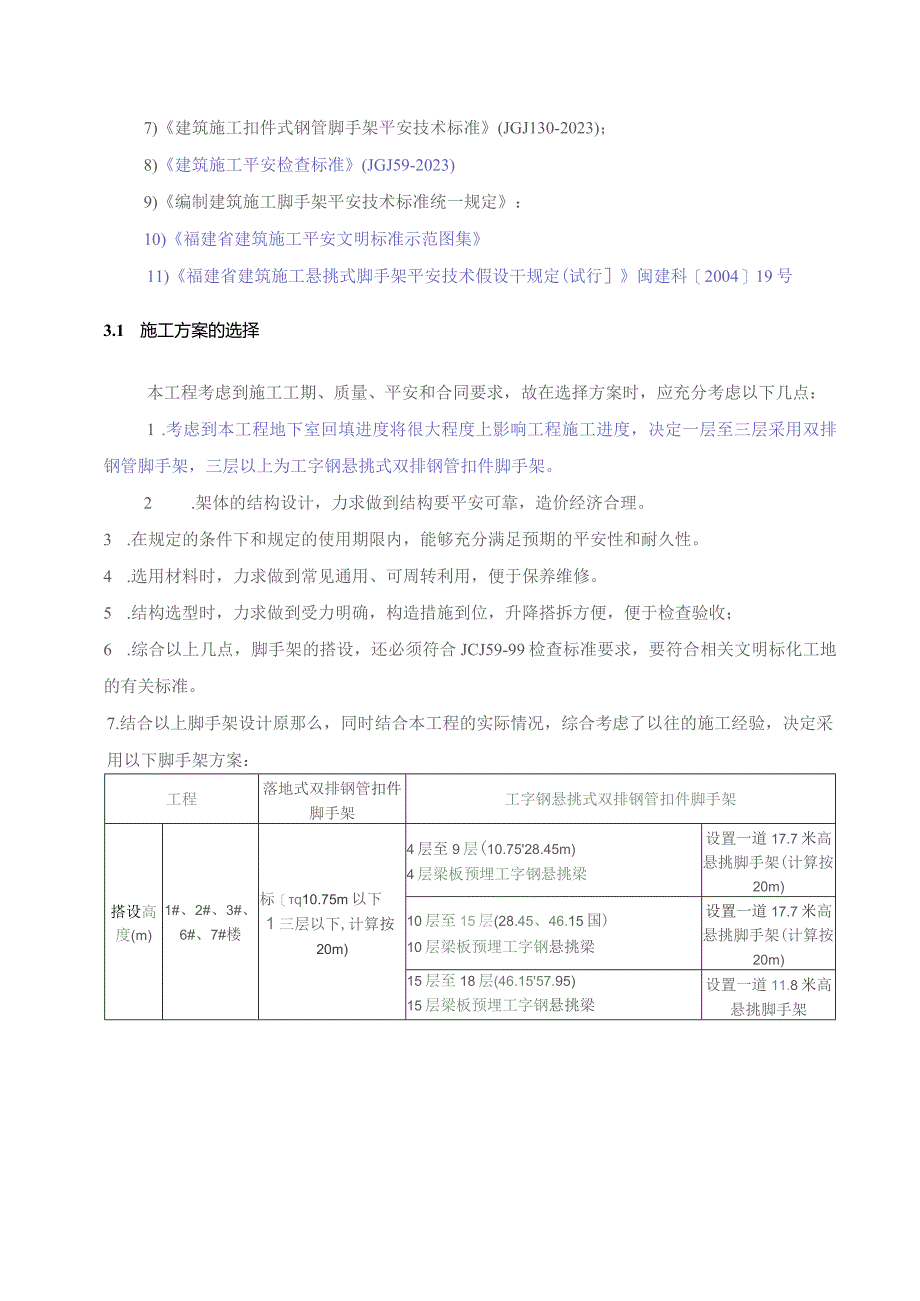

4、计3)建筑结构荷载标准(GB50009-2023)4)钢结构设计标准(GBJI7-2003);5)冷弯薄壁型钢结构技术标准(GB50018-2002);6)混凝土结构设计标准(GB50010-2023);7)建筑施工扣件式钢管脚手架平安技术标准(JGJ130-2023);8)建筑施工平安检查标准(JGJ59-2023)9)编制建筑施工脚手架平安技术标准统一规定:10)福建省建筑施工平安文明标准示范图集11)福建省建筑施工悬挑式脚手架平安技术假设干规定(试行闽建科200419号3.1 施工方案的选择本工程考虑到施工工期、质量、平安和合同要求,故在选择方案时,应充分考虑以下几点:1 .考虑到本工程
5、地下室回填进度将很大程度上影响工程施工进度,决定一层至三层采用双排钢管脚手架,三层以上为工字钢悬挑式双排钢管扣件脚手架。2 .架体的结构设计,力求做到结构要平安可靠,造价经济合理。3 .在规定的条件下和规定的使用期限内,能够充分满足预期的平安性和耐久性。4 .选用材料时,力求做到常见通用、可周转利用,便于保养维修。5 .结构选型时,力求做到受力明确,构造措施到位,升降搭拆方便,便于检查验收;6 .综合以上几点,脚手架的搭设,还必须符合JCJ59-99检查标准要求,要符合相关文明标化工地的有关标准。7.结合以上脚手架设计原那么,同时结合本工程的实际情况,综合考虑了以往的施工经验,决定采用以下脚手
6、架方案:工程落地式双排钢管扣件脚手架工字钢悬挑式双排钢管扣件脚手架搭设高度(m)1#、2#、3#、6#、7#楼标q10.75m以下1三层以下,计算按20m)4层至9层(10.7528.45m)4层梁板预埋工字钢悬挑梁设置一道17.7米高悬挑脚手架(计算按20m)10层至15层(28.45、46.15国)10层梁板预埋工字钢悬挑梁设置一道17.7米高悬挑脚手架(计算按20m)15层至18层(46.1557.95)15层梁板预埋工字钢悬挑梁设置一道11.8米高悬挑脚手架(计算按20m)-Ws5#楼标高8.85m以下(三层以下,计算按20m)4层至9层8526.55)4层梁板预埋工字钢悬挑梁设置一道
7、17.7米高悬挑脚手架(计算按20m)IO层至15层(26.554425)10层梁板预埋工字钢悬挑梁设置一道17.7米高悬挑脚手架(计算按20m)16层20层(44.2561.95)16层梁板预埋工字钢悬挑梁设置一道17.7米高悬挑脚手架(计算按20m)21层至25层(61.9576.7)21层梁板预埋工字钢悬挑梁设置一道14.75高悬挑脚手架(计算按20m)立杆横距(DI)0.90.9立杆纵距(m)1.51.5步距(m)1.81.8(首步距1.5)防护栏杆设置栏杆高度为l2m连墙件两步两跨(15m以上采用单扣件,15m以上采用双扣件)两步两跨(采用双扣件)型钢类型/16号工字钢,间距1.5m
8、、悬挑长度1.3m,建筑物内锚固段长度2Tn沿楼面边沿连续布置。剪刀撑设置沿全高设置连续剪刀撑材料扣件式钢管脚手架、竹福脚手板、平安挂网16号工字钢悬挑梁、扣件式钢管脚手架、竹福脚手板、平安挂网3.2、 材料选择1)采用q483.5mm的钢管,立杆、大横杆及剪刀撑杆长度:46m,小横杆长度:1.01.5m。材质应符合GB/T700的要求。钢管外表应平直光滑,不应有裂纹、分层、压痕、划道和硬弯,新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样,送有相关国家资质的试验单位,进行钢管抗弯、抗拉等力学试验,试验结果满足设计要求后,方可在施工中使用。2)连接扣件采用符合质量标准GB15831-2
9、006钢管脚手架扣件标准的要求,没有裂缝和无严重锈蚀的对接扣、直角扣和旋转扣三种含T形螺栓、螺母、垫片)等。扣件与钢管贴合面要接触良好。扣件夹紧钢管时,开口处不大于5mm,回转扣的盘旋面间隙要小于1mm。1 .钢管选用外径48mm,壁厚不得小于3.5mm。钢管应有产品合格证、质量检验报告,钢管外表应平直光滑,弯曲、压扁、锈蚀严重及打孔的钢管不得使用。钢管必须涂防锈漆。2、扣件应有生产许可证、产品质量合格证、法定检测单位的测试报告和产品标识,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换。扣件应进行防锈处理。3)脚手板采用竹笆片脚手板。4)立网:采用密目式平安立网,网目应满足2000目/100c
10、n?,做耐贯穿试验不穿透,2 .61.8m的单张网重量在3kg以上,颜色应满足环境效果要求,选用绿色。要求阻燃,使用的平安网必须有产品生产许可证和质量合格证,以及由建筑平安监督管理部门发放的准用证,应符合DBJ-Oo6-94要求。5)悬挑架支撑底座型钢采用16号工字钢,钢丝绳选用6*19直径16mm,拉环直径采用直径20mm,悬挑工字钢压环采用20mm光圆钢筋U型。6)连墙件采用钢管,其材质应符合现行国家标准碳素结构钢(GB/T7OO-2006)中Q235A钢的要求。7)踢脚板采用木板,面层要求涂黄黑相间油漆。(一)落地钢管脚手架搭设脚手架的钢管钢材强度等级为Q235-A,钢管外表应平直光滑,
11、不应有裂纹、分层、压痕、划道和硬弯,新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样,送有相关国家资质的试验单位,进行钢管抗弯、抗拉等力学试验,试CC验结果满足设计要求后,方可在施工中使用。扣件为可锻铸造扣件,应符合建设部钢管脚手扣件标准JGJ22-85的要求,由有扣件生产许可证的生产厂家提供,不得有裂纹、气孔、缩松、砂眼等锻造缺陷,扣件的规格应与钢管相匹配,贴和面应平整,活动部位灵活,夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时,扣件必须取样送有相关国家资质的试验单位,进行扣件抗滑力等试验,试验结果满足设计要求前方可在施工中使用。(二)
12、普通型钢悬挑脚手架水平悬挑梁是此类型脚手架的重要材料,其钢材强度等级为Q235-A,采用16号工字钢,水平梁悬挑梁所使用的钢材必须外表平整,无锈蚀。截面有足够的抗弯抵抗距,在满载条件下其挠度变形应满足相应设计要求。搭设脚手架的钢管钢材强度等级为Q235-A,钢管外表应平直光滑,不应有裂纹、分层、压痕、划道和硬弯,新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样,送有相关国家资质的试验单位,进行钢管抗弯、抗拉等力学试验,试验结果满足设计要求后,方可在施工中使用。扣件为可锻铸造扣件,应符合建设部钢管脚手扣件标准JGJ22-85的要求,由有扣件生产许可证的生产厂家提供,不得有裂纹、气孔、缩松
13、、砂眼等锻造缺陷,扣件的规格应与钢管相匹配,贴和面应平整,活动部位灵活,夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时,扣件必须取样送有相关国家资质的试验单位,进行扣件抗滑力等试验,试验结果满足设计要求前方可在施工中使用。3.3、 人员安排1,为确保工程进度的需要,同时根据本工程的结构特征和外脚手架的工程量,确定本工程外脚手架搭设按下表配置人力资源,操作工均有上岗作业证书。2,建立由工程经理、施工员、平安员、搭设技术员组成的管理机构,搭设负责人负有指挥、调配、检查的直接责任。3、外脚手架的搭设和撤除,均应有工程技术负责人的认可,方可进行施工作业,并
14、必须配备有足够的辅助人员和必要的工具。1)架子班组必须选用经公司考核合格的劳务班组,架子工28人,操作人员必须持证上岗。2)脚手架搭设人员必须是经过按现行国家标准特种作业人员平安技术考核管理规那么(GB5036)考核的专业架子工。上岗人员应定期体检,合格者方可持证上岗。(一)劳动力安排表工种人数技术管理2平安监督2质量检查3测量放线3架子工28(二)机具配备机具名称数量备注架子扳手40把架子工搭设和撤除架子用力矩扳手1把.检查架子扣件拧紧力度是否到达要求倒链5把调整架子水平弯曲度3.4、 材料进场验收制度对于进场的钢管、扣件等材料,安排专人进行检查,检查内容包括产品合格证、质量检验报告。所有材
